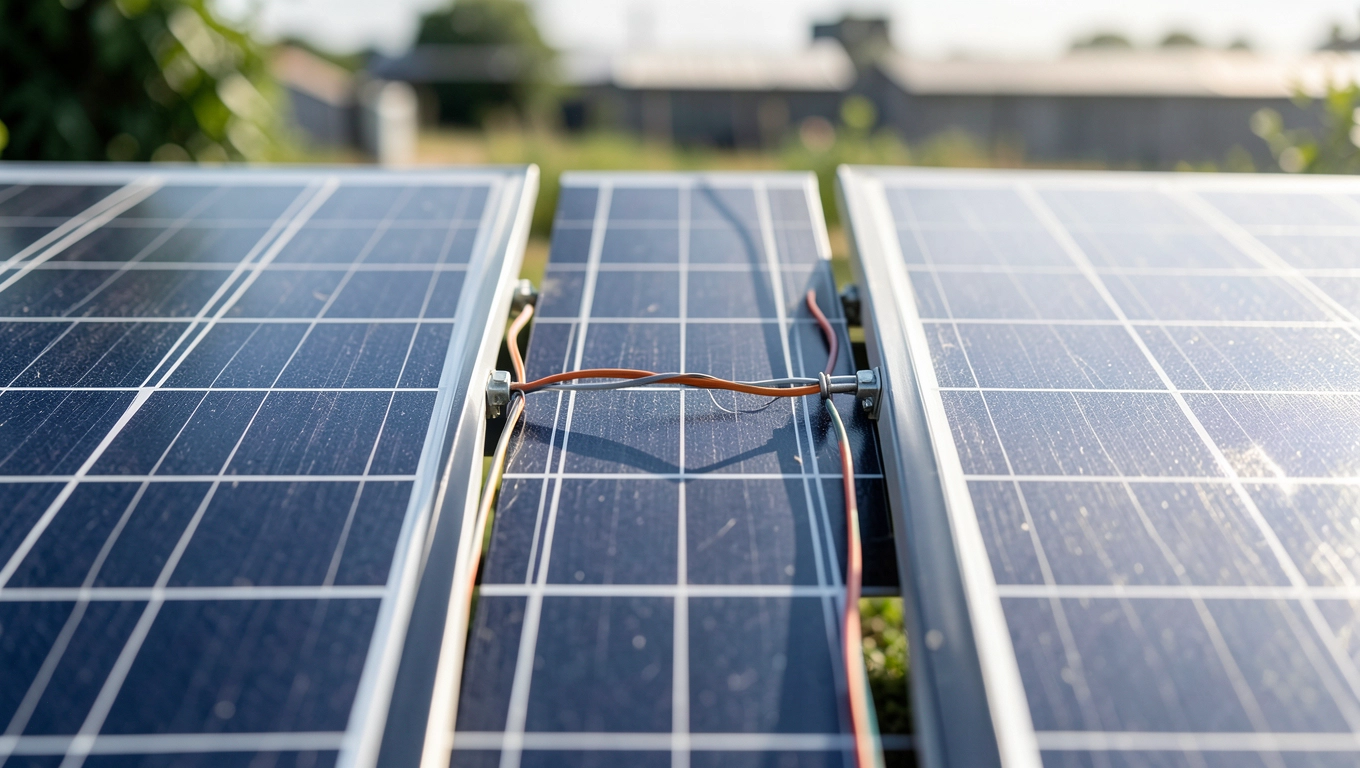

Łączenie paneli fotowoltaicznych bez strat mocy

Źle dobrany schemat łączenia paneli fotowoltaicznych potrafi zjeść nawet 30-50% realnej mocy instalacji zamiast zakładanych 150 W z trzech modułów po 50 W zostaje czasem 23 W przy połączeniu szeregowym albo 45 W przy równoległym, gdy panele nie są do siebie parametrycznie dopasowane. To nie jest teoretyczny problem z podręcznika, lecz konkretna strata: przy 50 W różnicy i 1000 godzinach słońca rocznie to 50 kWh, czyli około 40 zł rocznie uciekających z rachunku za prąd. Poniżej znajdziesz kompletny przewodnik po trzech sposobach łączenia modułów, ich wadach i zaletach oraz praktyczną checklistę przed montażem bez lania wody i z konkretnymi liczbami, które naprawdę robią różnicę przy projektowaniu domowej elektrowni.

• Panele fotowoltaiczne szeregowo, równolegle czy mieszane
• Ile paneli w jednym stringu i jak unikać strat
• Optymalizatory i mikrofalowniki przy niedopasowaniu paneli
• Najczęstsze błędy przy łączeniu paneli PV

Panele fotowoltaiczne szeregowo, równolegle czy mieszane

Połączenie szeregowe sumuje napięcie modułów przy zachowaniu tego samego prądu trzy panele po 50 V i 10 A dają razem 150 V i 10 A. To klasyka instalacji stringowych podłączanych do falownika sieciowego, gdzie inwerter potrzebuje wysokiego napięcia stałego (zwykle od 80 V do nawet 1000 V w zależności od modelu), żeby w ogóle ruszyć z pracą.

Typowy string w domowej instalacji 6-10 kWp mieści od 8 do 20 paneli, a normy PN-EN 50549 i IEC 62548 jasno mówią, że suma napięć jałowych w najzimniejszym dniu nie może przekraczać maksymalnego napięcia wejściowego inwertera. Przekroczenie tej granicy grozi trwałym uszkodzeniem elektroniki i to jest pierwszy powód, dla którego liczba modułów w stringu nigdy nie jest przypadkowa.

Szereg ma jednak poważną wadę fizyczną: cały łańcuch działa według zasady najsłabszego ogniwa. Jeśli jeden panel wpadnie w cień komin, drzewo, sąsiedni budynek jego prąd spada, a wraz z nim prąd całego stringu. Producenci radzą sobie z tym diodami bypass, które odcinają zacieniony moduł, ale to rozwiązanie połowiczne odcięty panel wciąż pobiera napięcie z sąsiadów, a nie produkuje.

Połączenie równoległe działa odwrotnie: sumuje prąd przy stałym napięciu. Trzy panele po 50 V i 10 A dadzą razem 50 V i 30 A. To konfiguracja typowa dla systemów off-grid z regulatorem PWM albo małych instalacji niskonapięciowych 12/24/48 V, gdzie inwerter hybrydowy pobiera zbyt niskie napięcie, żeby budować stringi.

Kluczowa przewaga równoległego to odporność na częściowe zacienienie każdy moduł pracuje niezależnie, więc zacienienie jednego nie pogrąża całości. Minusem są wyższe prądy płynące grubymi przewodami DC, co wymaga przekrojów minimum 6 mm², a przy większych mocach nawet 10 mm² i solidnych zabezpieczeń nadprądowych po stronie każdego łańcucha.

Połączenie mieszane łączy oba światy: kilka paneli łączymy szeregowo w stringi o napięciu dopasowanym do MPPT falownika, a potem kilka stringów łączymy równolegle. Przykład z życia: 16 paneli o mocy 400 W dzielimy na dwa stringi po 8 sztuk każdy daje około 320 V i 13 A, a razem równolegle zasilają inwerter prądem 26 A przy tym samym napięciu.

Ile paneli w jednym stringu i jak unikać strat

Liczba paneli w stringu zależy od trzech twardych parametrów: napięcia maksymalnego inwertera, zakresu MPPT i napięcia jałowego modułu w skrajnych temperaturach. Karta katalogowa panelu podaje Voc (napięcie obwodu otwartego) w warunkach STC zwykle około 37 V dla modułu 400 W. W mroźny poranek, gdy ogniwo ma -10°C, napięcie jałowe rośnie o około 12-15%.

Przeliczmy to dla typowego inwertera hybrydowego o Maksymalnym napięciu DC 600 V: 600 V podzielone przez 37 V Voc daje 16 paneli w stringu, ale po korekcie na mróz i współczynnik temperaturowy realnie wchodzi 14 modułów. Przekroczenie tej liczby w słoneczny, zimny dzień kończy się przepięciem na wejściu falownika.

Minimalna liczba paneli wynika z napięcia startowego MPPT zwykle 80-150 V. Jeśli string nie dobije do tej granicy, inwerter nie ruszy rano albo przy niskim nasłonecznieniu. Dla modułów 400 W o Voc 37 V potrzeba minimum 4-5 sztuk w szeregu.

Różne panele w jednym stringu to prosta droga do strat moduł 400 W i 350 W połączone szeregowo popłyną prądem słabszego, czyli tym z 350 W. Przy napięciu 37 V każdego moc spadnie do około 320 W, a cały string zamiast 750 W da realne 640 W, tracąc 110 W na niedopasowaniu. Producenci dopuszczają łączenie różnych marek, jeśli parametry mieszczą się w 5% tolerancji, ale gra nie jest warta świeczki przy większych różnicach.

Planując rozbudowę za 2-3 lata, zostaw w inwerterze wolne wejście MPPT i zaprojektuj stringi tak, by nowe panele dało się dołączyć równolegle do istniejących bez przebudowy całej instalacji. To kosztuje zero przy projektowaniu, a oszczędza tysiące złotych przy rozbudowie.

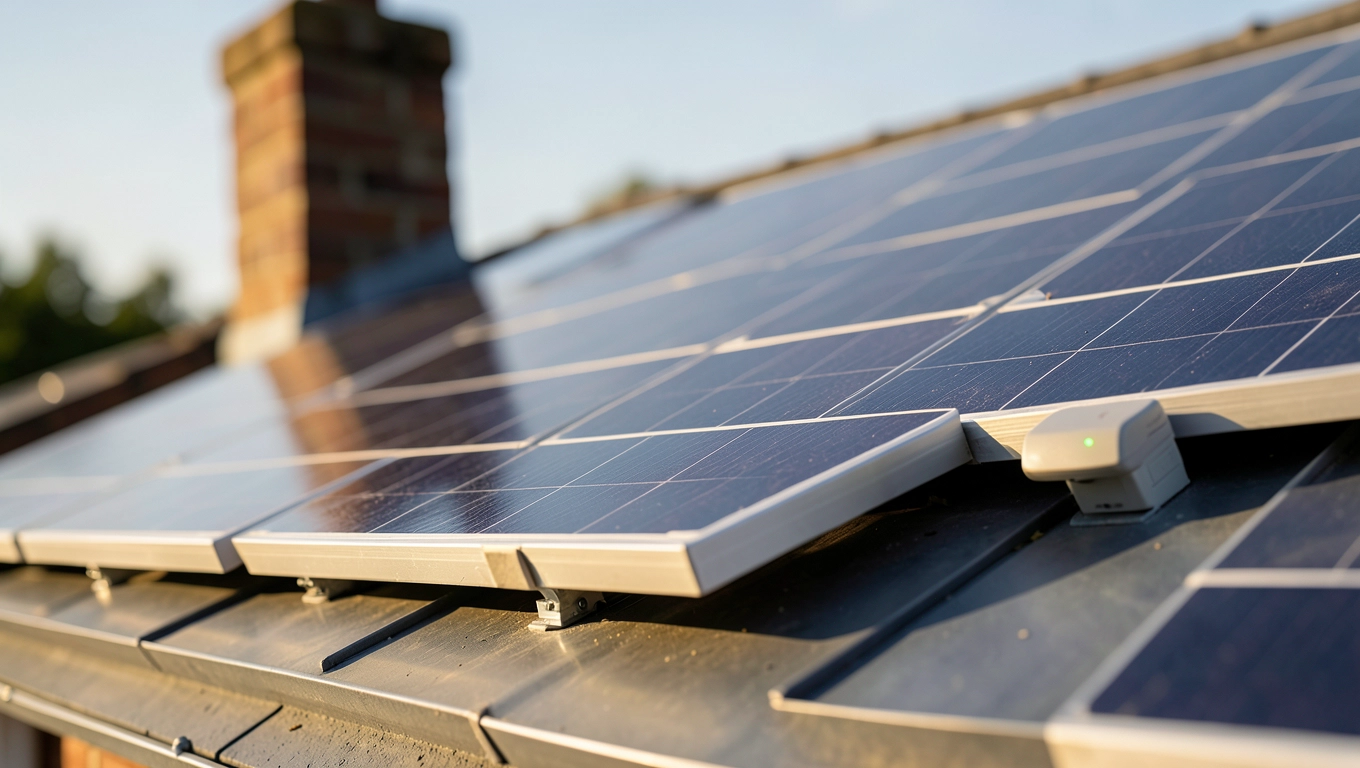

Optymalizatory i mikrofalowniki przy niedopasowaniu paneli

Optymalizator mocy to małe urządzenie montowane pod każdym panelem, które śledzi punkt maksymalnej mocy niezależnie od reszty stringu. Gdy jeden moduł wpada w cień, pozostałe pracują pełną mocą, a optymalizator dopasowuje napięcie wyjściowe tak, by string jako całość nadal mieścił się w zakresie MPPT inwertera. Różnica w produkcji przy częściowym zacienieniu potrafi wynieść 15-25% rocznie.

Mikroinwerter zastępuje centralny falownik całkowicie każdy panel dostaje własny przetwornik DC/AC zamieniający prąd stały na zmienny 230 V od razu przy module. Zaleta: pełna niezależność, łatwy monitoring każdego panelu osobno, brak ryzyka pożarowego związanego z wysokim napięciem DC na dachu. Wada: wyższy koszt inwestycji o około 20-30% w porównaniu ze stringiem + optymalizatory.

Z ekonomicznego punktu widzenia przy instalacji 6 kWp na dachu bez cienia mikroinwertery zwracają się dopiero po 8-10 latach dzięki wyższej produkcji w zacienieniu. Przy dachu z kominami, lukarnami i sąsiednimi drzewami ten próg opłacalności spada do 4-5 lat i wtedy wybór staje się oczywisty.

Norma IEC 62548 dopuszcza obie konfiguracje, ale nakazuje spełnienie wymogu szybkiego wyłączenia napięcia DC w razie zaniku sieci mikroinwertery robią to automatycznie, a string z optymalizatorami wymaga dodatkowego modułu Rapid Shutdown. To nie biurokratyczny wymysł, lecz realne zabezpieczenie dla strażaków interweniujących przy pożarze budynku.

Najczęstsze błędy przy łączeniu paneli PV

Pętla indukcyjna w przewodach DC to cichy zabójca wydajności dwa przewody plusa i minusa idące równolegle przez kilka metrów tworzą antenę zbierającą zakłócenia elektromagnetyczne. Skuteczne rozwiązanie to skręcenie przewodów ze sobą lub poprowadzenie ich jak najbliżej siebie, co redukuje powierzchnię pętli o ponad 90%.

Łuk elektryczny w złączach MC4 to drugie najczęstsze zagrożenie źle zaciśnięta tuleja kontaktowa albo niedokręcone złącze w warunkach rosy i deszczu potrafi wygenerować łuk o temperaturze 3000°C, który stapia plastik i podpala konstrukcję dachu. Każde złączenie wymaga użycia dedykowanej zaciskarki, a nie kombinerek, oraz sprawdzenia siły wciągnięcia złącza powinno kliknąć i nie dać się rozłączyć ręcznie.

Źle dobrany przekrój przewodu DC to gwarantowany pożar i spadek mocy. Dla prądu 13 A i długości 20 m przewodu wymagany jest przekrój minimum 6 mm², dla 20 A przy tej samej długości już 10 mm². Cienki kabel grzeje się pod obciążeniem jak grzałka, a spadek napięcia na odcinku 20 m potrafi sięgnąć 3-5%, co mnożone przez cały rok daje kilkadziesiąt złotych start.

Mieszanie złącz różnych producentów to kolejna klasyka złącze MC4 jednej firmy nie zawsem pasuje mechanicznie i elektrycznie do złącza innej, nawet jeśli nominalnie wygląda tak samo. Różnica 0,1 mm w średnicy styku zmienia rezystancję przejścia, a to z kolei przekłada się na grzanie i korozję. Jednolitość komponentów na całej długości łańcucha to nie fanaberia, lecz warunek bezpieczeństwa.

Brak zabezpieczeń nadprądowych po stronie DC to błąd kosztujący życie. Każdy string powinien mieć bezpiecznik topikowy albo wyłącznik nadprądowy dobrany do maksymalnego prądu zwarciowego paneli (Isc) pomnożonego przez współczynnik 1,25 zgodnie z normą PN-EN 50549. Bez tego zwarcie w jednym łańcuchu zasila wszystkie równoległe stringi, a prąd potrafi przekroczyć 100 A, paląc kable i inwerter w ułamku sekundy.

Ograniczniki przepięć SPD typu 1+2 montowane na wejściu DC inwertera chronią elektronikę przed wyładowaniami atmosferycznymi i przepięciami sieciowymi. Na dachu budynku bez piorunochronu SPD typu 2 to absolutne minimum, a ich brak to rosyjska ruletka z falownikiem za 8-15 tysięcy złotych.

Checklist przed wyborem schematu połączeń

• Sprawdzony poziom zacienienia w skali roku analizator nasłonecznienia albo ręczna obserwacja co godzinę od wschodu do zachodu przez tydzień
• Dobierany inwerter z marginesem napięcia DC minimum 20% ponad Voc stringu w skrajnych warunkach
• Zaplanowana rezerwa mocy na rozbudowę wolne wejście MPPT albo miejsce w rozdzielni na dodatkowy string
• Jednolitość paneli pod kątem mocy, producenta i typu ogniw (monokrystaliczne vs polikrystaliczne)
• Przekroje przewodów DC obliczone dla konkretnej długości i prądu, nie wzięte z głowy
• Zabezpieczenia nadprądowe w każdym stringu, ograniczniki SPD typu 2 po stronie DC
• Złącza MC4 jednego producenta, zaciśnięte dedykowaną zaciskarką, sprawdzone siłą wciągania
• Projekt wykonany przez osobę z uprawnieniami SEP albo certyfikatem UDT do projektowania instalacji PV

Powyższe wytyczne bazują na normie PN-EN 50549-1:2019, IEC 62548:2023 oraz wytycznych SEP dotyczących instalacji fotowoltaicznych. Ostateczną konfigurację powinien każdorazowo zatwierdzić projektant z uprawnieniami, uwzględniając lokalne warunki przyłączenia i specyfikę dachu.

Źródła danych: norma PN-EN 50549-1 (PKN, 2019), IEC 62548 (IEC, 2023), katalogi techniczne producentów paneli klasy Tier 1, raporty TÜV Rheinland dotyczące bezpieczeństwa instalacji PV, dokumentacja techniczna inwerterów hybrydowych dostępnych na rynku polskim (witryny: pkn.pl, iec.ch, tuv.com).
