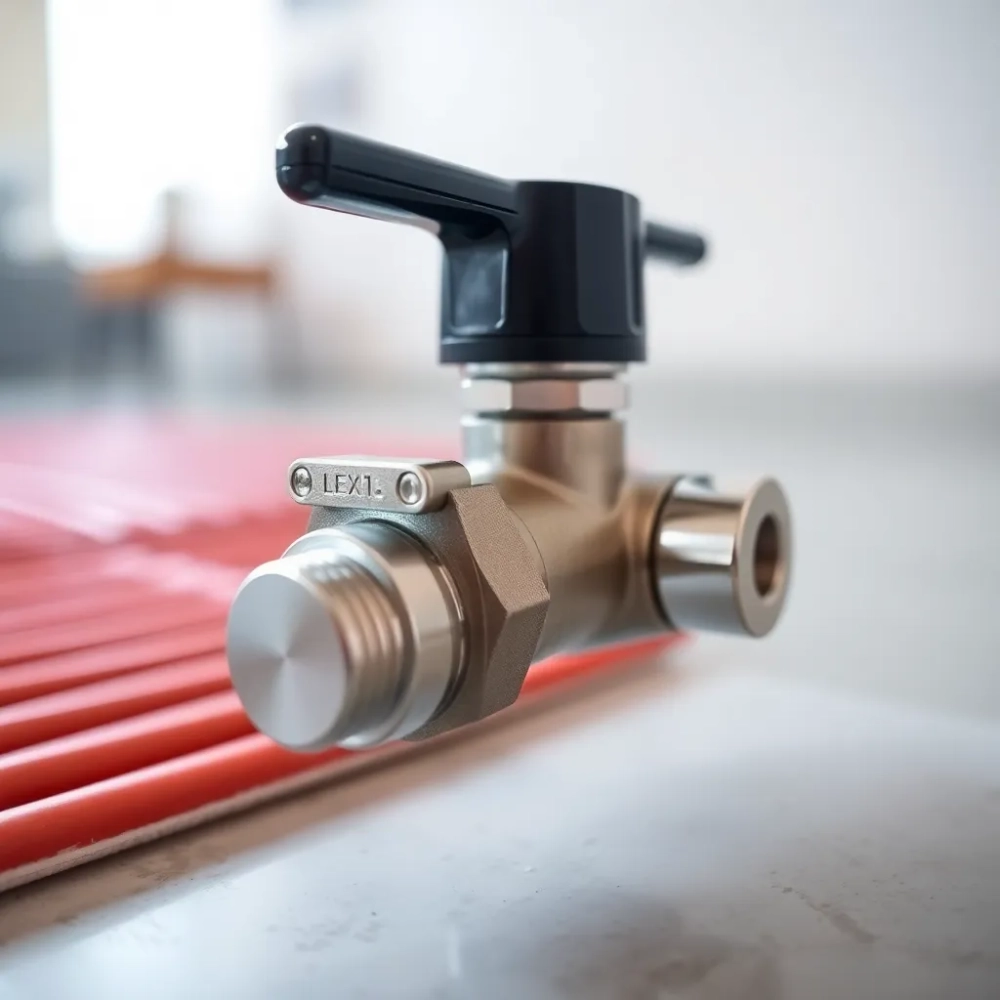

Zestaw mieszający do podłogówki bez pompy – co naprawdę dostajesz w środku?
Specyfikacja techniczna grupy mieszającej AFRISO bez pompy
Kocioł gazowy albo węglowy podaje wodę w granicach 70-80°C, a podłogówka potrzebuje zaledwie 20-43°C. Bezpośrednie podłączenie grozi przegrzaniem rury PEX, pękaniem wylewki anhydrytowej i trwałym uszkodzeniem posadzki. Zestaw mieszający do podłogówki bez pompy obniża temperaturę czynnika dokładnie do poziomu bezpiecznego dla warstwy wylewki i okładziny.
- Specyfikacja techniczna grupy mieszającej AFRISO bez pompy
- Montaż zestawu mieszającego krok po kroku (do rozdzielacza 130 mm)
- Najczęstsze błędy przy montażu grupy mieszającej bez pompy
- Dla kogo ten zestaw mieszający sprawdzi się, a komu nie?
W praktyce oznacza to koniec z koniecznością utrzymywania kotła na minimalnej mocy, co większość instalatorów uważa za proszenie się o kłopoty. Mosiężny zawór termostatyczny z czujnikiem bimetalicznym automatycznie domieszuje chłodniejszą wodę z powrotu, utrzymując zadaną wartość na wyjściu z tolerancją ±2°C.
| Parametr | Wartość | Co oznacza w praktyce |
|---|---|---|
| Kvs | 2,3 m³/h | Maksymalny przepływ przy pełnym otwarciu zaworu. Wystarcza na ok. 110-120 m² ogrzewanej powierzchni przy standardowym rozstawie rur 15 cm. |
| Przyłącze | G1" | Gwint calowy kompatybilny z większością rozdzielaczy mosiężnych i stalowych dostępnych na polskim rynku. |
| Zakres regulacji | 20-43°C | Precyzyjne pokrętło ze skalą pozwala ustawić temperaturę zasilania pętli podłogowych. |
| Temperatura maksymalna | 95°C | Górna granica czynnika na wejściu, powyżej której uszczelnienia EPDM zaczynają tracić elastyczność. |
| Ciśnienie robocze | do 10 bar | Zapas bezpieczeństwa wystarczający dla typowych instalacji domowych pracujących w zakresie 1,5-2,5 bar. |
| Stężenie glikolu | do 50% | Umożliwia napełnienie instalacji mieszanką przeciwzamrożeniową w budynkach sezonowych. |
| Materiał korpusu | Mosiądz CW602N (DZR) | Odporny na odcynkowanie w wodzie o podwyższonej twardości, zgodnie z normą PN-EN 12165. |
| Uszczelnienia | EPDM | Kauczuk etylenowo-propylenowo-dienowy wytrzymujący temperaturę do 120°C w krótkotrwałych skokach. |
Co kryje się pod pojęciem Kvs 2,3
Kvs to współczynnik przepływu wyrażony w metrach sześciennych na godzinę przy spadku ciśnienia jednego bara. Prosty przelicznik: powierzchnia obsługiwana ≈ (Kvs × 1000) / 20. Przy wartości 2,3 otrzymujemy 115 m², co pokrywa typowy dom jednorodzinny z czterema pętlami podłogowymi. Przekroczenie tej granicy skutkuje nierównomiernym rozkładem temperatury między pierwszą a ostatnią sekcją rozdzielacza.
Dlaczego DZR ma znaczenie
Woda twarda, bogata w jony chlorkowe i wodorowęglany, wypłukuje cynk ze standardowego mosiądzu. Po dwóch, trzech sezonach grzewczych zwykły zawór zaczyna przeciekać przy uszczelce. Stop CW602N zawiera dodatki inhibujące ten proces, wydłużając żywotność do 15-20 lat w typowej instalacji domowej. Norma PN-EN 12165 wymaga takiej odporności dla armatury pracującej w obiegach grzewczych.
Wartość Kvs 2,3 przy rozdzielaczu z 8-10 obwodami wymaga zastosowania pompy o wydajności minimum 30 l/min przy podnoszeniu 4-5 m słupa wody. Standardowe pompy obiegowe z automatycznym sterowaniem spełniają ten warunek bez dodatkowej regulacji.
Montaż zestawu mieszającego krok po kroku (do rozdzielacza 130 mm)
Grupa mieszająca bez pompy współpracuje wyłącznie z rozdzielaczami o rozstawie belek 130 mm. Wersja 210 mm wymaga wbudowanej pompy, inaczej mieszanka nie pokona oporów hydraulicznych dłuższego obiegu. Przed rozpoczęciem pracy warto odciąć dopływ czynnika z kotła i zlać ciśnienie z instalacji przez najbliższy zawór spustowy.
Niezbędne narzędzia to klucz płaski 36 mm, klucz nastawny, pasta uszczelniająca do gwintów (nie taśma teflonowa, która przy wysokiej temperaturze traci szczelność), poziomica oraz pojemnik na resztki wody. Czas montażu przez doświadczonego instalatora to około 40 minut, amatorsko trzeba liczyć dwie godziny z zapasem na poprawki.
Przygotowanie i odpowietrzanie
Po zamknięciu zaworów odcinających na rozdzielaczu otwiera się odpowietrzniki ręczne na końcówkach każdej belki. Powietrze gromadzące się w górnych partiach instalacji blokuje przepływ i powoduje zimne strefy przy krawędziach pomieszczeń. Odpowietrzanie trwa do momentu, gdy zamiast powietrza zacznie wypływać ciągły strumień wody bez pęcherzyków.
Montaż zaworu mieszającego
Korpus zaworu ma wyraźnie odlaną strzałkę kierunku przepływu. Pominięcie tego znaku to najczęstsza przyczyna nieprawidłowej pracy całego układu. Zawór montuje się na zasilaniu, pomiędzy pompą obiegową a rozdzielaczem. Śrubunki dokręca się kluczem płaskim z wyczuciem, momentem około 25-30 Nm, żeby nie zgnieść o-ringu.
Podłączenie do rozdzielacza
Belka zasilająca rozdzielacza (górna) łączy się z wyjściem zaworu, natomiast belka powrotna (dolna) wraca bezpośrednio do źródła ciepła. Rozstaw 130 mm oznacza odległość osiową między belkami, co odpowiada długości śrubunków w zestawie. Połączenie wykonuje się z pastą uszczelniającą na gwincie, dokręcając naprzemiennie obie strony, by nie przekrzywić przyłącza.
Ustawienie temperatury
Pokrętło ze skalą od 20 do 43°C ustawia się wstępnie na 35°C dla większości pomieszczeń mieszkalnych. Łazienki wymagają 38-40°C ze względu na wyższą komfortową temperaturę podłogi. Po 24 godzinach pracy warto skorygować ustawienie o 1-2°C w górę lub w dół, obserwując wskazania termometrów tarczowych zamontowanych na belce zasilającej i powrotnej.
Termometry tarczowe w zestawie służą do kontroli, nie do regulacji. Różnica między zasilaniem a powrotem powinna wynosić 5-8°C. Większy zakres oznacza zbyt szybki przepływ przez pętle, mniejszy wskazuje na konieczność zwiększenia wydajności pompy obiegowej.
Najczęstsze błędy przy montażu grupy mieszającej bez pompy
Odwrócony kierunek przepływu to klasyk polskich instalacji. Czujnik bimetaliczny zaworu musi być zanurzony w mieszance wychodzącej do rozdzielacza, a nie w gorącej wodzie z kotła. Zamontowanie zaworu odwrotnie powoduje, że temperatura zasilania rośnie zamiast spadać, a ogranicznik nie reaguje na sygnał z czujnika.
Brak pompy przy rozdzielaczu 210 mm to drugi najczęstszy błąd. W takiej konfiguracji opory hydrauliczne są zbyt wysokie, by przepływ grawitacyjny zapewnił równomierne grzanie. Skutkiem jest zimna podłoga w najdalszej pętli przy przegrzanej pierwszej sekcji.
Lista krytycznych uchybień
- Zbyt wysoka temperatura na zaworze (powyżej 45°C). Wylewka anhydrytowa zaczyna pękać, rury PEX tracą elastyczność i powstają mikropęknięcia widoczne dopiero po kilku latach.
- Pominięcie odpowietrznika na belce powrotnej. Powietrze blokuje przepływ, a automatyczne odpowietrzniki montuje się tylko na zasilaniu, co pogarsza sytuację.
- Zastosowanie zwykłego mosiądzu zamiast DZR w instalacjach z twardą wodą. Po trzech sezonach zawór zaczyna cieknąć przy uszczelce.
- Brak zaworu zwrotnego na powrocie. Bez niego grawitacyjny przepływ w dół przez otwarty zawór mieszający chłodzi kocioł w trybie czuwania.
- Niedokręcone śrubunki. Przy ciśnieniu roboczym 2,5 bar nawet lekko luźne połączenie zaczyna przepuszczać wodę po kilku cyklach grzewczych.
Nie montuj grupy mieszającej bez pompy, jeśli rozdzielacz ma rozstaw 210 mm. Również nie ustawiaj temperatury powyżej 45°C, nawet jeśli pokrętło na to pozwala. Bezpieczny zakres dla podłogówki kończy się na tej granicy, przekroczenie oznacza gwarantowane uszkodzenie wylewki w ciągu dwóch, trech sezonów.
Dla kogo ten zestaw mieszający sprawdzi się, a komu nie?
Grupa mieszająca bez pompy pasuje do instalacji o powierzchni do 120 m² z rozdzielaczem 130 mm, współpracujących z kotłem gazowym kondensacyjnym, kotłem na paliwo stałe lub kominkiem z płaszczem wodnym. Sprawdza się w domach nowobudowanych oraz przy modernizacji istniejących układów, gdzie dotychczasowy kocioł pracował w trybie minimalnym.
Nie sprawdzi się w układach z pompą ciepła, która produkuje wodę o temperaturze 35-45°C już na wyjściu. Tam potrzebny jest zawór trójdrogowy z siłownikiem i sterowaniem pogodowym, a nie prosta grupa mieszająca. Również w budynkach o powierzchni powyżej 120 m², gdzie jedna grupa nie zapewni wystarczającego przepływu dla wszystkich obwodów.
Porównanie wariantów
| Cecha | Grupa bez pompy (130 mm) | Grupa z pompą (210 mm) | Zawór 3-drogowy z siłownikiem |
|---|---|---|---|
| Powierzchnia obsługiwana | do 120 m² | do 250 m² | bez ograniczeń |
| Źródło ciepła | kocioł wysokotemperaturowy | kocioł wysokotemperaturowy | pompa ciepła, kocioł |
| Sterowanie | termostat bimetaliczny | termostat bimetaliczny | sterownik pogodowy |
| Koszt orientacyjny | 650-900 zł | 1200-1800 zł | 2200-3500 zł |
| Koszt na m² | 5,4-7,5 zł/m² | 4,8-7,2 zł/m² | 2,9-4,6 zł/m² (przy 600 m²) |
| Montaż | 40 min | 60 min | 90 min + uruchomienie automatyki |
Checklist przed zakupem
- Rozdzielacz ma rozstaw 130 mm (bez pompy) lub 210 mm (z pompą)?
- Powierzchnia ogrzewana nie przekracza 120 m²?
- Źródło ciepła podaje wodę powyżej 60°C?
- Instalacja pracuje w układzie zamkniętym z naczyniem wzbiorczym?
- Twardość wody nie wymaga filtra zmiękczającego?
Kiedy grupa bez pompy nie wystarczy
Duże powierzchnie powyżej 120 m² z rozdzielaczem o więcej niż ośmiu obwodach wymagają albo grupy z pompą, albo podziału instalacji na strefy z osobnymi zestawami mieszającymi. Każda strefa dostaje wtedy własny obieg, co upraszcza regulację i skraca czas reakcji na zmiany temperatury zewnętrznej.
Pompy ciepła typu powietrze-woda lub gruntowa w trybie grzania podają wodę w zakresie 30-45°C, więc montaż grupy mieszającej bez pompy mija się z celem. Tam potrzebna jest regulacja jakościowa z zaworem trójdrogowym i siłownikiem, sterowana krzywą grzewczą na podstawie temperatury zewnętrznej.
Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego określa maksymalną temperaturę powierzchni podłogi na 29°C dla stref stałego pobytu i 33°C dla stref brzegowych (wzdłuż ścian zewnętrznych). Ustawienie zaworu na 43°C przy standardowym rozstawie rur 15 cm zapewnia utrzymanie tych wartości bez przekroczeń.
Kompatybilność materiałowa
Zestaw współpracuje z rozdzielaczami mosiężnymi i stalowymi nierdzewnymi. Nie zaleca się stosowania w instalacjach z tworzywowymi elementami armatury niskiej jakości, które pod wpływem temperatury powyżej 40°C tracą stabilność wymiarową. Również rury wielowarstwowe PEX/PE-RT muszą posiadać deklarację zgodności z normą PN-EN ISO 15875, co potwierdza ich odporność na warunki pracy w podłogówce.
Kiedy wybrać wariant z zaworem trójdrogowym
Sterowanie pogodowe reaguje na zmiany temperatury zewnętrznej, obniżając temperaturę zasilania w cieplejsze dni. Taka regulacja obniża zużycie gazu o 15-20% w skali sezonu w porównaniu ze stałym ustawieniem pokrętła. Zawór trójdrogowy z siłownikiem kosztuje więcej, ale zwraca się w ciągu trzech, czterech lat przy powierzchni powyżej 150 m².
Dla typowego domu 100-120 m² z kotłem gazowym i rozdzielaczem 130 mm grupa bez pompy pozostaje najprostszym i najtańszym rozwiązaniem. Montaż zajmuje mniej niż godzinę, regulacja sprowadza się do ustawienia pokrętła, a brak siłownika i automatyki oznacza brak elementów, które mogą się zepsuć.
Trwałość i konserwacja
Zawór bimetaliczny nie wymaga serwisowania w normalnych warunkach pracy. Co dwa lata warto sprawdzić dokręcenie śrubunków i stan uszczelek, a raz w sezonie skontrolować wskazania termometrów. Jeśli różnica między zasilaniem a powrotem przekracza 10°C, przyczyną jest zatkanie filtra siatkowego na powrocie albo zapowietrzenie jednej z pętli.
Wymiana uszczelek EPDM zalecana jest po 10 latach pracy, nawet jeśli wizualnie wyglądają prawidłowo. Kauczuk starzeje się pod wpływem temperatury i tlenu rozpuszczonego w wodzie, traci elastyczność i zaczyna przepuszczać. Koszt kompletu uszczelek to około 30-50 zł, a wymiana zajmuje kwadrans po odcięciu dopływu czynnika.
Przy wyborze dostawcy warto zwrócić uwagę na dostępność części zamiennych i gwarancję producenta. Europejscy producenci armatury grzewczej oferują zazwyczaj 5-letnią gwarancję na korpusy mosiężne i 2-letnią na elementy ruchome. Krótsze okresy ochrony powinny wzbudzać wątpliwości co do jakości materiałów.
Źródła danych i norm: PN-EN 1264 (wodne ogrzewanie podłogowe), PN-EN 12165 (mosiądz odporny na odcynkowanie), PN-EN ISO 15875 (rury PEX do instalacji grzewczych), katalogi techniczne producentów armatury grzewczej (afiso.pl, danfoss.pl, heimeier.pl).
