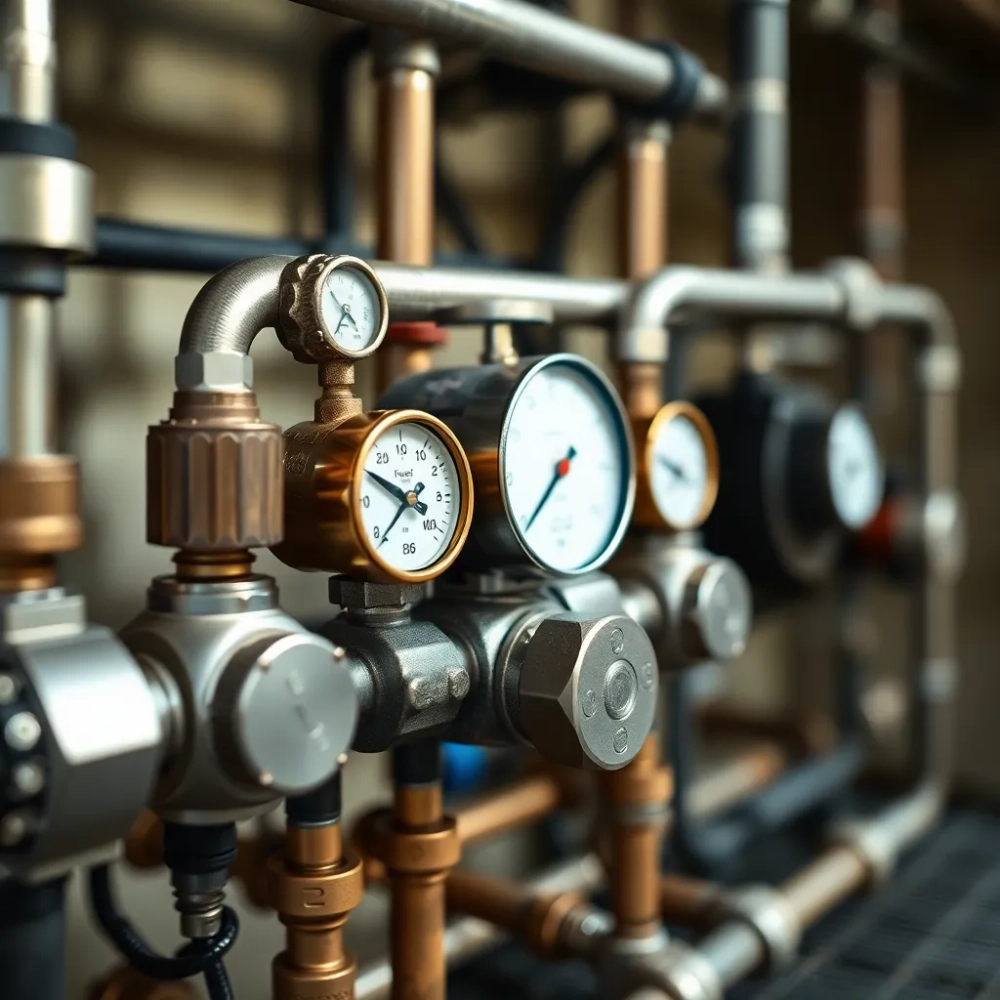

Grupa pompowa do rozdzielacza podłogówki — jak dobrać w 3 minuty?

Czym właściwie jest grupa pompowa do rozdzielacza podłogówki

Każdy, kto buduje dom z ogrzewaniem podłogowym, prędzej czy później staje przed ścianą pojęć: rozdzielacz, belka, grupa pompowa, mieszająca, bezpośrednia. W głowie mnożą się pytania, a katalogi producentów tylko je pogłębiają, bo każdy opisuje swoje rozwiązanie tak, jakby było jedynym sensownym wyborem. Tymczasem sedno jest proste: grupa pompowa do rozdzielacza podłogówki to kompaktowy blok montowany na ścianie kotłowni, który wymusza obieg wody, obniża jej temperaturę do bezpiecznych dla posadzki 35-45°C i utrzymuje tę wartość z dokładnością do jednego stopnia. Bez niej podłogówka albo grzeje za słabo, albo co gorsza niszczy parkiet i klej pod płytkami.

• Czym właściwie jest grupa pompowa do rozdzielacza podłogówki
• Rozstaw belek 210 vs 235 mm który pasuje do Twojego rozdzielacza
• Jaka pompa i zawór mieszający sprawdzą się najlepiej w 2026 roku
• Najczęstsze błędy montażowe, które kosztują powtórkę instalacji
• Drzewo decyzyjne: jak wybrać grupę pompową do konkretnej instalacji
• Najczęściej zadawane pytania

Mechanizm działania opiera się na trzech współpracujących elementach. Pompa obiegowa nadaje czynnikowi odpowiednią prędkość, pokonując opory hydrauliczne rur i rozdzielacza. Zawór mieszający (trójdrogowy lub czterodrogowy) dozuje porcję gorącej wody z kotła i chłodniejszej z powrotu, tworząc mieszankę o żądanej temperaturze. Belka montażowa scala te elementy w jeden spójny moduł, dopasowany rozstawem króćców do konkretnego rozdzielacza. Gdy temperatura mieszanki rośnie powyżej nastawy, siłownik termiczny przymyka obieg gorący; gdy spada otwiera go. Reakcja trwa sekundy, a nie minuty, dzięki czemu komfort termiczny w pomieszczeniach pozostaje stabilny.

Grupę pompową bezpośrednią (kotłową) stosuje się tam, gdzie temperatura zasilania już mieści się w zakresie podłogówki, czyli przy pompach ciepła lub nowoczesnych kotłach kondensacyjnych z niską krzywą grzewczą. Grupa mieszająca wchodzi do gry, gdy źródło ciepła pracuje na 55-80°C, a posadzka potrzebuje maksymalnie 45°C. W praktyce oznacza to: kocioł gazowy starszego typu albo węglowy prawie zawsze mieszająca; pompa ciepła najczęściej bezpośrednia, choć przy chłodzeniu pasywnym warto dodać zawór do ochrony przed roszeniem.

Kluczowa jest też funkcja zaworu zwrotnego, o której wielu wykonawców zapomina. Po wyłączeniu pompy grawitacja mogłaby wymusić przepływ gorącej wody do pętli podłogowej i w ciągu kilkunastu minut podnieść temperaturę posadzki do niebezpiecznych 60°C. Zawór zwrotny na zasilaniu rozdzielacza blokuje ten scenariusz, działając na tej samej zasadzie co zawór w dolocie pompy cyrkulacyjnej ciepłej wody różnica ciśnień zamyka lub otwiera grzybek. Bez niego nawet najlepiej ustawiona automatyka nie uchroni podłogi przed przegrzaniem.

Izolacja termiczna grupy pompowej, choć z pozoru kosmetyczna, ma konkretne uzasadnienie. Skropliny na zimnych rurach w nieogrzewanej kotłowni to nie tylko estetyka to wilgoć sprzyjająca korozji króćców mosiężnych i rozwojowi grzybów w zabudowie. Skorupy EPP lub EPS ograniczają też straty ciepła rzędu 30-50 W na każdy metr niezaizolowanej rury, co w skali sezonu daje kilkadziesiąt złotych oszczędności. Norma PN-EN 15316 jasno wskazuje, że wszystkie elementy instalacji grzewczej przenoszące ciepło powinny być izolowane, chyba że ich zadaniem jest oddawanie ciepła do pomieszczenia a grupa pompowa do takich nie należy.

Rozstaw belek 210 vs 235 mm który pasuje do Twojego rozdzielacza

Przed zakupem grupy pompowej trzeba zmierzyć jeden detal: rozstaw między osiami zasilania i powrotu na rozdzielaczu. W Polsce dominują dwa standardy. Rozstaw 210 mm spotykany jest w rozdzielaczach niektórych producentów europejskich, w tym w wybranych seriach marki Afriso oraz IVAR. Rozstaw 235 mm to domena Tiemme, a także większości modeli z segmentu premium, montowanych w domach energooszczędnych. Różnica 25 mm wydaje się drobna, ale uniemożliwia bezpośrednie przykręcenie grupy pompowej króćce trafiają obok złączek i cały moduł trzeba przerabiać, dokupując adaptery za 80-150 zł.

Jak zmierzyć rozstaw bez specjalistycznych narzędzi? Wystarczy suwmiarka lub precyzyjna miarka. Mierzy się odległość między osiami dwóch najbliższych króćców rozdzielacza, które połączą się z grupą pompową zwykle są to króćce górny (zasilanie) i dolny (powrót). Wartość podaje się w milimetrach i zaokrągla do standardu 210 lub 235. Producenci czasem oferują rozstawy pośrednie, np. 220 czy 230 mm, ale należy ich unikać montaż wymaga wtedy indywidualnych przekładek, a szczelność połączeń zależy od jakości hydraulika, nie od fabryki.

Rozdzielacze mosiężne z rozstawem 210 mm dominują w starszych instalacjach i tańszych zestawach. Ich zaletą jest kompatybilność z szeroką gamą grup pompowych w przedziale cenowym 1800-2600 zł. Wada mniejszy przekrój wewnętrzny króćców, co przy dużych powierzchniach (powyżej 200 m²) wymusza montaż pompy o wyższym podnoszeniu. Rozdzielacze 235 mm stosuje się tam, gdzie projekt przewiduje wysoką wydajność cieplną, na przykład przy podłogówce w domach pasywnych albo w połączeniu z buforem ciepłej wody użytkowej. Większy rozstaw to też większa sztywność całego modułu i mniejsze ryzyko naprężeń termicznych przy rozgrzewaniu kotłowni.

Przy wyborze warto też zwrócić uwagę na średnicę przyłączy. Najczęściej spotykane to GW 1″ (DN25), ale w małych instalacjach do 80 m² zdarzają się GW 3/4″ (DN20). Zbyt duże przyłącza w stosunku do przepływu powodują nierównomierne rozłożenie czynnika między pętlami w skrajnych przypadkach skrajne obwody grzeją słabiej o 3-5°C niż środkowe. Norma PN-EN 1264-4 zaleca, aby prędkość przepływu wody w rurach podłogowych nie przekraczała 0,6 m/s, a spadek ciśnienia na jednym obwodzie mieścił się w granicach 10-25 kPa.

Jaka pompa i zawór mieszający sprawdzą się najlepiej w 2026 roku

Sercem każdej grupy pompowej jest pompa obiegowa. W 2026 roku rynek zdominowały cztery konstrukcje: Grundfos UPM3, Wilo Para, Wita Go.Future oraz Afriso APH 160. Wszystkie spełniają wymogi dyrektywy ekoprojektu (EEI ≤ 0,20), ale różnią się szczegółami, które w praktyce decydują o komforcie użytkowania.

Grundfos UPM3 to konstrukcja wirnikowa z magnesem trwałym, pracująca z mocą 2-52 W. Maksymalne podnoszenie 4 m słupa wody przy przepływie 2 m³/h w zupełności wystarcza dla typowej podłogówki do 200 m². Zaletą jest bezgłośna praca poniżej 32 dB oraz intuicyjny panel z trzema trybami: stałe ciśnienie, proporcjonalne ciśnienie, stała prędkość. W trybie autoadaptacji pompa sama dobiera charakterystykę do oporów instalacji, co eliminuje konieczność ręcznego balansowania zaworami na rozdzielaczu. Minus wyższa cena, o 25-40% w stosunku do konkurencji.

Wilo Para stanowi najczęstszy wybór w domach jednorodzinnych dzięki korzystnemu stosunkowi ceny do jakości. EEI na poziomie 0,17 plasuje ją w klasie A, a zakres mocy 3-43 W pokrywa większość typowych instalacji. Tryb Dynamic Adapt plus automatycznie dostosowuje ciśnienie do aktualnego zapotrzebowania, eliminując zjawisko „szumu hydraulicznego" w nocy. Użytkownicy chwalą intuicyjny wyświetlacz LED i możliwość odczytu historii pracy przydatne przy diagnostyce sezonowej.

Wita Go.Future to propozycja dla mniejszych powierzchni (do 120 m²) oraz instalacji modernizowanych w starszych budynkach, gdzie opory hydrauliczne potrafią być wyższe niż w nowym domu. Pompa oferuje trzy stałe krzywe i jedną zmienną, ale bez automatycznej adaptacji. Maksymalny pobór mocy 25 W czyni ją energooszczędną, a cena o 15% niższa od Grundfosa zachęca do zakupu tam, gdzie budżet jest ograniczony.

Afriso APH 160 zamyka stawkę, celując w segment 100-180 m². EEI 0,19, zakres mocy 2-45 W i siedem trybów pracy (w tym nocny z obniżonym ciśnieniem) pozwalają precyzyjnie dostroić parametry do krzywej grzewczej. Cechą wyróżniającą jest wbudowany moduł komunikacji bezprzewodowej, ułatwiający integrację z systemami smart home opartymi na protokole Modbus.

Zawór mieszający to drugi element decydujący o jakości grupy. ESBE serii 20-43°C z głowicą termiczną zapewnia dokładność regulacji ±1°C, ale wymaga ręcznego ustawienia krzywej i nie współpracuje z automatyką pogodową. Afriso ATM 561 (zakres 20-50°C) i ATM 761 (zakres 35-70°C) oferują większą elastyczność pierwszy dedykowany podłogówce, drugi grzejnikom lub systemom mieszanym. Oba współpracują z siłownikami 0-10 V, co umożliwia zdalną regulację przez sterownik kotła lub aplikację domową.

Moduły mieszające BTU 501 i BTU 502 to kompletne rozwiązania „plug and play" dla podłogówki. BTU 501 pracuje w zakresie 20-50°C i ma wbudowaną pompę oraz zawór trójdrogowy, BTU 502 poszerza zakres do 35-70°C i dodaje funkcję ochrony przed kondensacją. Różnica między nimi sprowadza się do temperatury zasilania: jeśli źródło ciepła daje 55°C, wystarczy BTU 501; jeśli 65-75°C, lepszy będzie BTU 502, który skuteczniej obniży temperaturę mieszanki bez ryzyka kawitacji pompy.

Najczęstsze błędy montażowe, które kosztują powtórkę instalacji

Montaż grupy pompowej do rozdzielacza podłogówki wygląda na prosty schemat: przykręcić, podłączyć, odpowietrzyć. W praktyce pięć powtarzających się błędów odpowiada za większość reklamacji w pierwszym sezonie grzewczym.

Błąd pierwszy: odwrócony kierunek przepływu. Zawór mieszający ma oznaczone strony A i B, a pompa strzałkę na korpusie. Pomylenie kierunku powoduje, że czynnik zamiast krążyć przez wymiennik, trafia do obejścia, a pompa pracuje „pod prąd". Objawia się to brakiem grzania w najdalszych pętlach przy jednoczesnym szumie na zaworze. Rozwiązanie wymaga fizycznego demontażu i obrócenia pompy strata kilku godzin i około 200 zł za usługę hydraulika.

Błąd drugi: pomijanie zaworu zwrotnego. Wspomniany już element krytyczny dla bezpieczeństwa. Bez niego po wyłączeniu pompy grawitacja wtłacza do pętli wodę o pełnej temperaturze kotła, co w ciągu 20-30 minut potrafi podnieść temperaturę posadzki do 55-60°C. Skutki to pękanie kleju pod terakotą, deformacja paneli winylowych, a w skrajnych przypadkach uszkodzenie termiczne rur PEX. Koszt wymiany posadzki w salonie 30 m² to 8000-15000 zł, nie licząc mebli do demontażu.

Błąd trzeci: źle dobrana pompa do przepływu. Pompa o zbyt dużym podnoszeniu wtłacza wodę przez obejście zamiast przez pętle podłogowe, tworząc „fałszywy obieg". Pompa za słaba nie pokonuje oporów i powoduje nierównomierne grzanie. Rozwiązanie to pomiar przepływu na każdym obwodzie rotametrem oraz porównanie z krzywą pompy parametry muszą się spotkać w punkcie pracy, nie na jej skraju.

Błąd czwarty: brak izolacji termicznej. Rury grzewcze przechodzące przez nieogrzewaną kotłownię tracą od 8 do 15 W na metr bieżący. W skali 12 metrów odsłoniętej instalacji to 100-180 W marnowanego ciepła w każdej sekundzie sezonu, czyli około 250-400 kWh rocznie. Izolacja z pianki PE o grubości 13 mm kosztuje 8-12 zł za metr i zwraca się w ciągu dwóch sezonów.

Błąd piąty: nieprawidłowe odpowietrzanie. Po napełnieniu instalacji wodą trzeba usunąć powietrze z pompy, zaworu i rozdzielacza. Pominięcie tego kroku powoduje „pusty obieg" pompa pracuje, woda krąży tylko w górnej części instalacji, a dolne pętle pozostają zimne. Procedura wymaga odkręcenia śruby odpowietrzającej na korpusie pompy, uruchomienia jej na najwyższym biegu i odczekania, aż woda popłynie jednostajnym strumieniem bez pęcherzyków.

Grupa pompowa bez zaworu zwrotnego to gwarancja problemów w pierwszej awarii kotła lub zaniku napięcia. Tanio zainstalowany zawór zwrotny kosztuje 40-80 zł, a jego brak może kosztować powtórkę całej podłogówki w salonie.

Drzewo decyzyjne: jak wybrać grupę pompową do konkretnej instalacji

Wybór grupy pompowej najlepiej zacząć od trzech pytań, które w 90% przypadków zawężają pole do dwóch, trzech konkretnych modeli.

Pytanie pierwsze: jaki rozdzielacz 210 mm, 235 mm czy inny? Odpowiedź eliminuje połowę katalogu, bo rozstaw belki musi pasować do króćców rozdzielacza bez adapterów. W domach nowo budowanych dominuje 235 mm, w starszych instalacjach 210 mm.

Pytanie drugie: źródło ciepła. Pompa ciepła z zasilaniem 35-45°C współpracuje z grupą bezpośrednią (bez zaworu mieszającego) oszczędność 600-1000 zł. Kocioł gazowy kondensacyjny (45-55°C) wymaga grupy mieszającej z zaworem 20-50°C. Kocioł starszego typu lub węglowy (60-80°C) wymusza grupę mieszającą z zaworem 35-70°C i pompą o większym podnoszeniu.

Pytanie trzecie: wymagana temperatura zasilania podłogówki. Standardowo 35-40°C dla komfortu i niskiego zużycia energii. Niektóre posadzki (drewno egzotyczne, panele winylowe) wymagają obniżenia do 28-32°C tu potrzebny jest zawór o zakresie 20-35°C.

Najczęściej zadawane pytania

Czy grupa pompowa jest potrzebna do każdej podłogówki? Tak, z wyjątkiem sytuacji, gdy temperatura zasilania źródła ciepła nie przekracza 45°C i jest stabilna przez cały sezon. W praktyce dotyczy to pomp ciepła gruntowych i powietrznych. W pozostałych przypadkach grupa mieszająca chroni posadzkę przed przegrzaniem i stabilizuje komfort.

Jak często serwisować grupę pompową? Pompa obiegowa nie wymaga regularnego serwisu, ale zawór mieszający warto sprawdzić przed każdym sezonem grzewczym wystarczy ręczne przekręcenie pokrętła i obserwacja, czy temperatura na zasilaniu rozdzielacza reaguje płynnie. Trzaski lub opór oznaczają zużycie uszczelki i potrzebę wymiany za 50-120 zł.

Czy można zamontować grupę pompową samodzielnie? Technicznie tak, ale regulacja zaworu mieszającego wymaga termometru i doświadczenia. Błąd 3-5°C na zasilaniu przekłada się na różnicę komfortu odczuwalną gołymi stopami. Instalator z uprawnieniami SEP wykona to w 2-3 godziny i udzieli gwarancji.

Jaka jest realna różnica cen między grupami 210 a 235 mm? Rozstaw sam w sobie nie wpływa istotnie na cenę różnica 100-200 zł wynika z droższych pomp montowanych w grupach 235 mm. Największy skok cenowy, rzędu 30%, pojawia się między grupą bezpośrednią a mieszającą.

Przed zakupem grupy pompowej zmierz rozstaw króćców rozdzielacza, sprawdź temperaturę zasilania źródła ciepła i ustal wymaganą temperaturę podłogówki. Te trzy liczby determinują 95% wyboru.

Norma PN-EN 1264 reguluje projektowanie i wykonanie ogrzewania podłogowego, natomiast PN-EN 15316 opisuje wymagania dotyczące izolacji i strat ciepła w instalacjach grzewczych. Dyrektywa ekoprojektu ErP 2009/125/WE narzuca współczynnik EEI ≤ 0,20 dla pomp obiegowych wprowadzanych na rynek po 2015 roku. Dane techniczne pomp i zaworów pochodzą z kart katalogowych producentów dostępnych na ich stronach internetowych (grundfos.pl, wilo.pl, afriso.pl, tiemme.pl).
