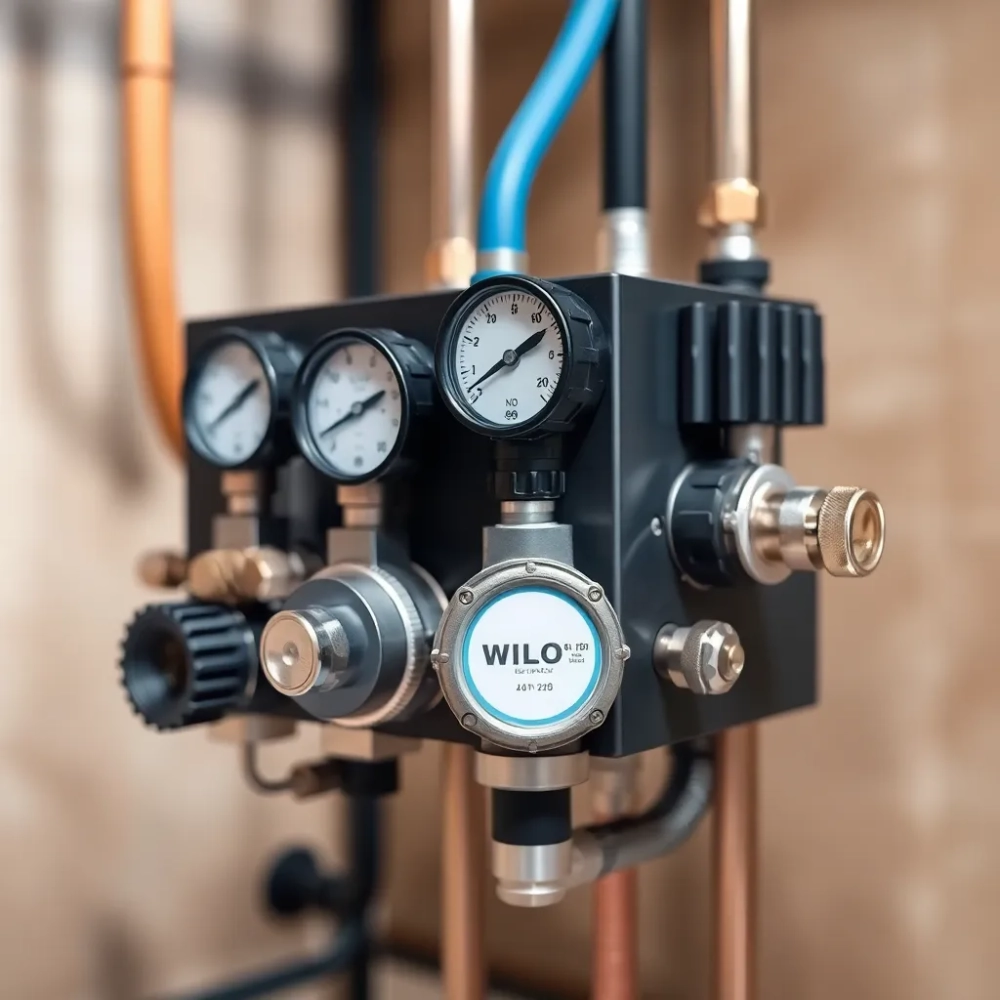

Grupa mieszająca z pompą Wilo do podłogówki – kompletny zestaw na lata

Podłogówka potrafi frustrować: jedno pomieszczenie parzy w stopy, inne ledwo dogrzewa, a rachunek za prąd nie odzwierciedla komfortu, którego nikt nie czuje. Przy powierzchni 80-230 m² problem prawie nigdy nie leży w rurach ani w rozdzielaczu. Leży w grupie mieszającej, czyli w miejscu, gdzie gorąca woda z kotła lub pompy ciepła zostaje ochłodzona do temperatury bezpiecznej dla posadzki. Jej sercem jest pompa elektroniczna Wilo oraz zawór mieszający od ich współpracy zależy zarówno stabilność temperatury, jak i roczne zużycie energii.

• Dobór grupy mieszającej Wilo do powierzchni 80-230 m²
• Pompa Wilo Para i zawór ESBE parametry, które realnie obniżają rachunki
• Montaż grupy mieszającej z pompą Wilo krok po kroku
• Najczęstsze błędy przy montażu i eksploatacji grupy mieszającej do podłogówki

Dobór grupy mieszającej Wilo do powierzchni 80-230 m²

Producenci podłogówek rzadko uczciwie mówią, że 80 m² z rurą PE-X fi 16 i pętlą 80-100 mb to zupełnie inny reżim hydrauliczny niż 230 m² z dziewięcioma sekcjami. W pierwszym przypadku opór przepływu jest na tyle niski, że pompa pracuje na dolnym zakresie krzywej, a każdy błąd doboru zaworu objawia się jako „przegrzana łazienka". W drugim potrzebna jest pompa o wyższym ciśnieniu dyspozycyjnym i zawór o większym Kvs, bo inaczej obieg zaczyna szumieć i traci stabilność.

Powyższa tabela nie jest „widełkami marketingowymi". To wartości wynikające z faktu, że dla rury PE-X 16x2 mm straty ciśnienia rosną wykładniczo powyżej 90 mb pętli. Każdy dodatkowy metr rury podnosi opór o kilka procent, a przy dziesięciu sekcjach sumuje się to w taki sposób, że pompa 3-stopniowa nie jest w stanie utrzymać nominalnego przepływu. Dlatego w górnym zakresie powierzchni rezygnacja z pompy elektronicznej oznacza kompromis, który użytkownik odczuje jako głośniejszą pracę i nierówne temperatury w pokojach.

Przy 230 m² warto też sprawdzić, czy źródło ciepła (kocioł kondensacyjny albo pompa ciepła) ma wystarczający przepływ. Grupa mieszająca nie zwiększy mocy kotła może ją tylko precyzyjniej dystrybuować.

Wielu instalatorów traktuje dobór grupy mieszającej jako decyzję „albo pompa elektroniczna, albo zwykła trzybiegowa". Tymczasem różnica nie sprowadza się do komfortu chodzi o to, jak układ reaguje na zmianę zapotrzebowania. Gdy na dworze robi się cieplej, elektroniczna pompa Wilo automatycznie obniża obroty. Trzybiegowa pracuje cały czas na tym samym biegu, więc nadwyżka energii musi gdzieś się „rozproszyć". Najczęściej odbywa się to kosztem posadzki, która cyklicznie przekracza 29°C.

Pompa Wilo Para i zawór ESBE parametry, które realnie obniżają rachunki

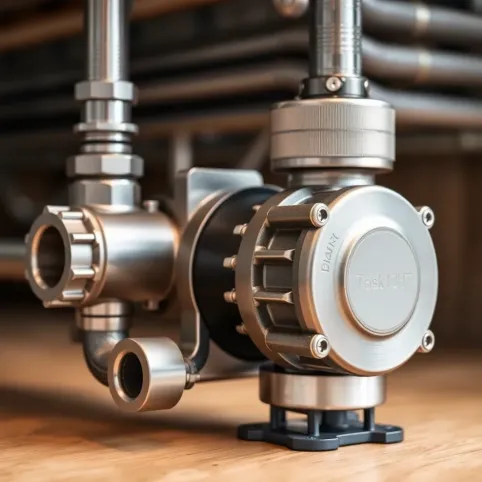

Wilo Para 25/130/6-43/SC-12 to pompa z wirnikiem magnetycznym i zintegrowanym przetwornikiem ciśnienia. Jej najważniejszą cechą użytkową nie jest wysokość podnoszenia (6,4 m przy maksymalnym przepływie), lecz zdolność do pracy w jednym z trzech trybów: stałego ciśnienia, proporcjonalnym oraz stałej wydajności. Tryb stałego ciśnienia utrzymuje Δp na stałym poziomie układ nie szarpie przy zamykaniu zaworów termostatycznych w pokojach. Tryb proporcjonalny obniża ciśnienie przy małym przepływie, co przekłada się na cichszą pracę nocą.

Zawór ESBE (seria 90 lub VTA) pełni w układzie rolę termostatycznego mieszacza. Jego zakres regulacji wynosi 20-50°C, a dokładność ±2°C. W praktyce oznacza to, że ustawienie 35°C skutkuje temperaturą zasilania podłogówki od 33 do 37°C wystarczająco wąskie okno, by uniknąć przegrzewania posadzki. Kvs zaworu (współczynnik przepływu) determinuje, jak duży strumień wody przezeń przejdzie przy danym spadku ciśnienia. Przy 200 m² pętli o oporze 20-25 kPa zawór o Kvs 3,2 po prostu „nie przepuści" wymaganego litrażu.

ESBE od dekad dostarcza zawory do skandynawskich instalacji podłogowych. Konstrukcja z wkładem termostatycznym na bazie wosku syntetycznego zapewnia powtarzalność nastaw po kilku latach zawór nadal reaguje tak samo, co w pompie elektronicznej przekłada się na stabilność całego układu.

Roczny koszt prądu pompy Wilo Para przy pracy 5500 h/rok i średnim poborze 18 W wynosi około 95-115 zł (przy taryfie G11 0,65 zł/kWh). Pompa 3-stopniowa w analogicznych warunkach pobiera 60-80 W, co daje 320-420 zł rocznie. Różnica 200-300 zł zwraca się w ciągu 3-5 lat, a przy obecnych cenach energii szybciej.

Montaż grupy mieszającej z pompą Wilo krok po kroku

Grupa mieszająca może stać po lewej lub prawej stronie rozdzielacza. Decyzja zależy od tego, skąd przychodzi zasilanie z kotła lub pompy ciepła. Większość nowoczesnych szafek podtynkowych ma symetryczną budowę, ale w praktyce 70% instalatorów montuje grupę po lewej stronie, bliżej pionu zasilającego. Uchwyt montażowy dołączony do zestawu ZMPW pozwala na regulację rozstawu, dzięki czemu nie trzeba wiercić dodatkowych otworów.

Kluczowy moment montażu to ustawienie zaworu ESBE. Pokrętło regulacyjne powinno wskazywać temperaturę o 2-3°C wyższą niż zadana temperatura podłogówki. Dlaczego? Bo woda mieszana w zaworze traci dodatkowe 1-2°C na odcinku między grupą a rozdzielaczem. Bez tej korekty pokój nagrzewa się wolniej, a użytkownik kręci pokrętłem, szukając kompensacji, która tak naprawdę powinna być ustawiona raz, na początku.

Pierwsze uruchomienie wymaga odpowietrzenia układu. Odpowietrznik automatyczny w górnej części grupy odkręca się o pół obrotu, aż usłyszymy syk wydobywającego się powietrza. Po kilku minutach, gdy zacznie się wydobywać wyłącznie woda, zakręcamy go z powrotem. Ten krok wydaje się prozaiczny, ale zignorowany prowadzi do kawitacji pompy i przyspieszonego zużycia wirnika.

Nigdy nie uruchamiaj pompy elektronicznej Wilo bez wcześniejszego napełnienia i odpowietrzenia instalacji. Praca „na sucho" trwająca dłużej niż 30 sekund trwale uszkadza łożyska magnetyczne, a gwarancja tego nie obejmuje.

Po odpowietrzeniu ustawiamy tryb pracy pompy. Dla domu 150 m² z ośmioma sekcjami optymalny jest tryb stałego ciśnienia na poziomie 1,5-2,0 m. W trybie proporcjonalnym pompa reagowałaby zbyt nerwowo na każde zamknięcie zaworu termostatycznego, co objawiałoby się słyszalnymi „kliknięciami" w rozdzielaczu.

Checklista montażowa 8 punktów

• Sprawdzenie kierunku przepływu na korpusie pompy (strzałka)
• Uszczelnienie połączeń gwintowych taśmą teflonową lub pakułami
• Montaż zaworu zwrotnego na powrocie
• Ustawienie zaworu mieszającego na temperaturę wyższą o 2-3°C od zadanej
• Odpowietrzenie układu przed pierwszym uruchomieniem
• Wybranie trybu pracy pompy (Δp-c dla 80-120 m², Δp-v dla 120-180 m²)
• Kontrola szczelności przy ciśnieniu 1,5 x robocze
• Zanotowanie ustawień w protokole odbioru

Najczęstsze błędy przy montażu i eksploatacji grupy mieszającej do podłogówki

Najczęściej spotykany błąd to montaż zaworu mieszającego bez wcześniejszego sprawdzenia ciśnienia dyspozycyjnego źródła ciepła. Jeśli kocioł ma wbudowaną pompę o niskim ciśnieniu, a grupa wymaga 20 kPa do poprawnej pracy, zawór będzie się „dławił", a temperatura podłogi będzie oscylować. Rozwiązanie polega na albo zmianie źródła, albo montażu dodatkowej pompy pomiędzy kotłem a grupą mieszającą.

Drugi błąd wynika z przeświadczenia, że „pompa większa = lepsza". Instalatorzy czasem montują jednostki o wyższym ciśnieniu „na zapas", nie biorąc pod uwagę, że elektroniczna pompa Wilo potrafi automatycznie dostosować moc do oporu. Przewymiarowana pompa cyklicznie przechodzi w tryb minimum i zatrzymuje się, po czym uruchamia się z pełną mocą efekt to słyszalne „pukanie" w instalacji.

Brak odpowietrznika w górnej części rozdzielacza to trzeci klasyczny błąd. Powietrze zbiera się tam niepostrzeżenie przez pierwszy sezon grzewczy, a po latem wywołuje korozję aluminiowych elementów rozdzielacza. Raz w roku warto ręcznie odpowietrzyć układ, nawet jeśli posiada automatyczny odpowietrznik.

Czwarty problem dotyczy serwisu zaworu. Woskowy wkład termostatyczny ESBE powinien być sprawdzany co 12 miesięcy. Wystarczy zdjąć pokrętło i obejrzeć trzpień jeśli widoczne są ślady osadów wapnia, wkład należy wymienić. Koszt części to około 60-90 zł, a wymiana trwa 15 minut. Zignorowanie tej czynności po pięciu latach skutkuje „przyklejeniem" się zaworu w jednej pozycji, co użytkownik odczuje jako nagły wzrost temperatury podłogi.

Piąty błąd pomijanie corocznego przeglądu pompy. Wilo Para nie ma tradycyjnych uszczelnień, ale jej wirnik magnetyczny wymaga czystej wody. W instalacjach, gdzie nie stosuje się inhibitorów korozji, po 4-5 latach mogą pojawić się drobiny metali, które osadzają się na wale. Objawem jest delikatny szum przy wysokich obrotach i spadek wydajności. W takiej sytuacji pompę można zregenerować, wymieniając sam wkład.

Kiedy ten zestaw, a kiedy inne rozwiązanie?

Zestaw ZMPW z pompą Wilo Para i zaworem ESBE sprawdza się w domach 80-230 m² zasilanych przez kocioł kondensacyjny albo pompę ciepła. Nie jest natomiast optymalny dla domów powyżej 250 m² z wieloma obiegami grzewczymi tam lepiej sprawdza się sprzęgło hydrauliczne z osobnymi grupami na każdy obieg. Również w mieszkaniach poniżej 60 m² montaż pełnego zestawu bywa przerostem formy nad treścią wystarczy pompa obiegowa z zaworem termostatycznym.

Rzeczywisty przypadek dom 150 m²

W domu z 2019 roku o powierzchni 148 m², ośmioma sekcjami podłogówki i kotłem kondensacyjnym 24 kW zamontowano zestaw ZMPW. Roczne zużycie prądu przez pompę Wilo wyniosło 102 kWh, czyli 78 zł przy taryfie G11. Temperatura podłogi utrzymywała się w zakresie 26-28°C bez względu na temperaturę zewnętrzną. Wcześniejszy zestaw z pompą 3-stopniową w analogicznym domu pobierał 410 kWh rocznie, czyli 252 zł różnica 174 zł rocznie pokryła dodatkowy koszt zestawu elektronicznego w cztery sezony.

Dobór pompy do podłogówki sprowadza się nie do „im mocniejsza, tym lepsza", lecz do pytania, jak precyzyjnie układ ma reagować na zmiany pogody. Pompa elektroniczna odpowiada na to pytanie automatycznie, pompa stałobiegunowa wymaga ręcznej interwencji.

Przy wyborze grupy mieszającej do podłogówki Wilo warto pamiętać o trzech liczbach: 6,4 m wysokości podnoszenia dla 230 m², ±2°C dokładności zaworu ESBE i 3-43 W poboru mocy pompy. Te trzy parametry, potwierdzone w dokumentacji katalogowej producenta, są gwarancją, że układ nie będzie ani szumiał, ani generował niepotrzebnych kosztów. Pytanie o dobór konkretnej konfiguracji do planowanej powierzchni warto kierować z gotowym rysunkiem rozdzielacza i informacją o źródle ciepła wtedy odpowiedź techniczna zajmuje minuty zamiast godzin.

Źródła danych: Karta katalogowa Wilo Para 25/130/6-43/SC-12 (dokumentacja producenta, dostępna na stronie wilo.pl), dokumentacja techniczna zaworów mieszających ESBE seria 90/VTA (esbe.se), normy PN-EN 1264 dotyczące ogrzewania podłogowego, dane katalogowe rur PE-X 16x2 mm wg PN-EN ISO 15875.
