Montaż paneli fotowoltaicznych na dachu z papy poradnik bez błędów

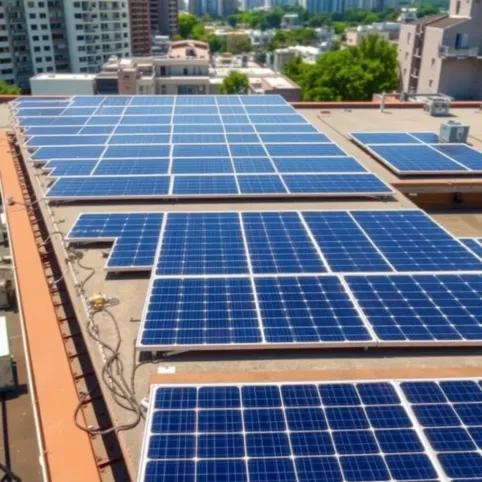

Konstrukcje montażowe na dach płaski z papy

Papa na dachu płaskim zachowuje szczelność tylko wtedy, gdy nie naruszysz jej powierzchni. Z tego powodu większość instalatorów wybiera systemy bezinwazyjne, czyli takie, które nie wymagają przebijania poszycia. Najpopularniejsze rozwiązanie to stelaż balastowy z trójkątów aluminiowych, dociążany bloczkami betonowymi lub kamiennymi. Waga pojedynczego modułu wraz z obciążeniem waha się między 80 a 150 kg, a w strefach silnych wiatrów sięga nawet 200 kg na jeden panel.

• Konstrukcje montażowe na dach płaski z papy
• Balast czy kotwienie co lepiej znosi wiatr?
• Najczęstsze błędy przy montażu fotowoltaiki na papie
• Formalności i dobór mocy
• Checklista: czy mój dach płaski nadaje się pod fotowoltaikę?

Trójkąt aluminiowy ustawia się pod kątem 10-30°, co odpowiada optymalnemu nachyleniu dla szerokości geograficznej Polski. Konstrukcja ze stali nierdzewnej potrafi przetrwać kilkadziesiąt lat bez konserwacji, a aluminium z powłoką anodową nie koroduje nawet przy stałym kontakcie z wilgotną papą. Sprawdza się to lepiej niż ocynkowana stal, która po kilku latach wykazuje ślady rdzy w miejscu styku z podłożem.

Cztery warianty konstrukcji i ich parametry

System wschód-zachód ustawia panele symetrycznie w dwóch rzędach, co podwaja liczbę modułów na tej samej powierzchni, ale obniża produkcję w południe. Ten wariant sprawdza się, gdy zużywasz energię głównie rano i wieczorem, bo wtedy pracuje przynajmniej jeden z rzędów. Kotwienie do stropu eliminuje potrzebę ciężkiego balastu, lecz wymaga przebicia papy i wykonania wodoszczelnej tulei w miejscu każdej śruby.

Kąt nachylenia panela wpływa bezpośrednio na siłę ssącą wiatru. Pochylenie 30° generuje większe opory aerodynamiczne niż 10°, dlatego w strefach wiatrowych I i II (zachodnia i północna Polska) lepiej zostaje przy niższym kącie. Fizyka jest prosta: im płaska powierzchnia, tym mniejsza różnica ciśnień nad i pod panelem, a więc mniejsza siła próbująca go oderwać.

Balast czy kotwienie co lepiej znosi wiatr?

Polska podzielona jest na trzy strefy wiatrowe zgodnie z normą PN-EN 1991-1-4. Strefa I obejmuje większość Mazowsza i Podlasia, strefa II pas od Pomorza po Małopolskę, a strefa III przypada wyłącznie na południowe skraje górskie i nadmorskie. Wartość referencyjna prędkości wiatru waha się od 22 m/s w strefie I do 30 m/s w strefie III, a każdy metr wysokości budynku dodaje około 0,5 m/s do obciążenia.

Balast sprawdza się w strefie I i w większości lokalizacji strefy II, o ile dach utrzymuje minimum 80 kg/m². Bloczki betonowe układa się na tacach stelaża, a ich rozmieszczenie oblicza projektant na podstawie mapy wiatrowej i ekspozycji budynku. Sam panel waży 20-25 kg, ale to właśnie dociążenie decyduje, czy instalacja przetrwa orkan.

Kotwienie wchodzi w grę, gdy nośność stropu nie pozwala na ciężki balast, czyli poniżej 80 kg/m². Śruby wklejane w strop żelbetowy lub wbijane w stalowy profil przenoszą siły ssące bezpośrednio na konstrukcję budynku. Wymaga to przebicia papy, dlatego kluczowe staje się wykonanie trwałej uszczelki, najlepiej z membrany EPDM zaciśniętej kołnierzem ze stali nierdzewnej.

Kiedy balast wystarczy, a kiedy nie

• Balast wystarczy: dach żelbetowy, strefa wiatrowa I lub II, wysokość budynku poniżej 12 m, papa w dobrym stanie.
• Kotwienie konieczne: dach o lekkiej konstrukcji (blacha trapezowa, drewno), strefa III, wysokość powyżej 18 m, sąsiedztwo pustych przestrzeni generujących turbulencje.

Turbulencje pojawiają się przy krawędziach dachu i wokół attyk wyższych niż 60 cm. Normowo wymaga to zwiększenia balastu o 20-30% w pasie o szerokości 1 metra od każdej krawędzi. Pominięcie tej strefy kończy się najczęściej poderwaniem skrajnego rzędu paneli, bo właśnie tam gradient ciśnienia jest największy.

Wybór systemu wpływa też na logistykę. Transport 10 ton bloczków betonowych na dach wymaga dźwigu i wzmocnionej drogi technologicznej, co podnosi koszt o 15-25%. Montaż kotwiony jest droższy w robociźnie, ale lżejszy w transporcie, więc sprawdza się przy ograniczonym dostępie do budynku.

Najczęstsze błędy przy montażu fotowoltaiki na papie

Zbyt mały balast to grzech nr 1 wśród instalatorów, którzy wyceniają montaż „pod klucz". Tabela obciążeń wiatrem podaje wartości minimalne, ale nie uwzględnia drgań i momentów skręcających wywołanych porywami. Praktyka pokazuje, że dodatkowe 10-15% masy ponad normę radykalnie zmniejsza ryzyko awarii.

Brak odstępów między rzędami paneli to drugi klasyczny błąd. Minimalna odległość wynosi 1,5-2 razy wysokość tylnej krawędzi modułu, czyli dla panela nachylonego pod 30° to około 1,2 m. Zbyt ciasne ustawienie powoduje zacienienie rzędu położonego za panelem, a strata produkcji sięga wtedy 20-30% w zimie, kiedy słońce operuje nisko.

Pięć błędów, które kosztują tysiące złotych

• Ignorowanie nośności dachu. Papa kryje strop o wytrzymałości 60-150 kg/m² i warto to sprawdzić w dokumentacji budynku, zanim wjedzie wiertarka lub dźwig.
• Pomijanie obciążenia śniegiem. Norma PN-EN 1991-1-3 wskazuje wartości dochodzące do 160 kg/m² dla strefy V (Tatry, Sudety), co trzeba doliczyć do balastu.
• Zły kąt nachylenia. Optimum dla Polski to 30-35°, ale w dachach balastowych często redukuje się go do 15°, by zmniejszyć siłę wiatru.
• Brak projektu elektrycznego. Dobór inwertera i zabezpieczeń wynika z mocy paneli, długości tras kablowej i napięcia w sieci.
• Niedostateczna wentylacja spodniej strony panela. Odstęp minimum 10 cm od papy pozwala chłodzić moduł, co podnosi sprawność o 2-3%.

Kąt nachylenia decyduje o produkcji, ale wpływa też na temperaturę pracy. Panel ustawiony płasko (10°) nagrzewa się bardziej, a jego sprawność spada o 0,4% na każdy stopień powyżej 25°C. Dach balastowy w pełnym słońcu potrafi osiągnąć 60°C, więc nawiew pod moduł staje się koniecznością, nie luksusem.

Montaż własnoręczny jest możliwy przy instalacjach do 5 kW, lecz wymaga uprawnień SEP do 1 kV. Bez nich zakład energetyczny odmówi przyłączenia, a ubezpieczyciel wypłaty odszkodowania w razie pożaru.

Brak zabezpieczeń przeciwprzepięciowych to błąd, który ujawnia się po pierwszej burzy. Inwerter kosztuje od 4 do 12 tys. PLN, a ogranicznik przepięć DC i AC to wydatek rzędu 300-800 PLN. Skutecznie chroni elektronikę przed wyładowaniami indukowanymi w przewodach biegnących po dachu.

Nie montuj paneli na dachu o nieznanej nośności, z pęcherzami pod papą lub widocznymi pęknięciami. Woda, która dostanie się pod stelaż, przyspieszy degradację pokrycia i zniweczy szczelność.

Formalności i dobór mocy

Instalacja do 50 kW wymaga jedynie zgłoszenia do operatora sieci dystrybucyjnej. Do wniosku dołączasz schemat instalacji, dane modułów i inwertera oraz projekt rozmieszczenia paneli. Powyżej 50 kW wchodzi w grę pozwolenie na budowę, a od 1 MW wymagana jest decyzja środowiskowa. Procedura trwa od 30 dni (zgłoszenie) do kilku miesięcy (pozwolenie).

Dobór mocy zależy od rocznego zużycia prądu. Standardowe gospodarstwo domowe zużywa 4000-5000 kWh rocznie, a 1 kWp paneli w warunkach polskich produkuje średnio 950-1050 kWh. Dach płaski o powierzchni 30 m² zmieści instalację 5-6 kWp, która pokryje większość zapotrzebowania.

Checklista: czy mój dach płaski nadaje się pod fotowoltaikę?

• Nośność stropu wynosi co najmniej 80 kg/m².
• Papa jest w dobrym stanie, bez pęcherzy i pęknięć.
• Spadek dachu nie przekracza 5° (łatwiejsze balastowanie).
• Budynek nie znajduje się w strefie wiatrowej III powyżej 18 m wysokości.
• Brak zacienień od kominów, anten i wyższych budynków w odległości mniejszej niż trzykrotność ich wysokości.
• Dostęp do dachu umożliwia transport elementów (dźwig, winda towarowa).
• Operator sieci wydał warunki przyłączenia.
• Moc przyłączeniowa budynku nie jest już w pełni wykorzystana.

Pobierz szczegółową checklistę w formacie PDF, wydrukuj ją i zabierz na oględziny dachu. Dzięki temu żaden parametr nie umknie uwadze.

Źródła danych i normy

• PN-EN 1991-1-4 oddziaływanie wiatrem na konstrukcje.
• PN-EN 1991-1-3 obciążenie śniegiem.
• PN-EN 1990 podstawy projektowania konstrukcji.
• Rozporządzenie Ministra Rozwoju w sprawie warunków technicznych, jakim powinny odpowiadać budynki.
• Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.).
• Strona NFOŚiGW (gov.pl) programy dofinansowań „Mój Prąd" i „Czyste Powietrze".
• Strona PSE (pse.pl) mapa stref wiatrowych i dane referencyjne.
• Dokumentacja techniczna certyfikowanych stelaży (certyfikat TÜV Rheinland, TÜV SUD).
