System montażowy paneli fotowoltaicznych – rodzaje, dobór i instalacja

Decyzja o montażu paneli fotowoltaicznych to dopiero początek drogi właściwy dobór systemu montażowego determinuje, czy instalacja przetrwa dekady, czy zacznie sprawiać problemy już po pierwszej zimie. Wytrzymałość konstrukcji na podmuchy wiatru dochodzące do 150 km/h, kompatybilność z pokryciem dachowym i zgodność z normami obciążeniowymi to kwestie, które przesądzają o bezpieczeństwie i wydajności całego zestawu. Wielu inwestorów odkrywa zbyt późno, że oszczędność na konstrukcji nośnej oznacza ryzyko zerwania modułów lub przecieków w dachu. Poniżej znajdziesz kompletny przewodnik, który pozwoli Ci uniknąć tych błędów.

• Rodzaje systemów montażowych do paneli fotowoltaicznych
• Materiały i konstrukcja systemów montażowych
• Dobór systemu montażowego w zależności od rodzaju dachu
• Obciążenia wiatrowe i śniegowe normy i obliczenia
• Montaż systemu montażowego krok po kroku
• System montażowy paneli fotowoltaicznych Pytania i odpowiedzi

Rodzaje systemów montażowych do paneli fotowoltaicznych

Rynek oferuje trzy główne kategorie rozwiązań mocujących, z których każde odpowiada innej konfiguracji instalacji. Systemy dachowe stanowią najczęściej wybieraną opcję w budynkach mieszkalnych montuje się je bezpośrednio do więźby lub konstrukcji wsporczej, wykorzystując dedykowane uchwyty dobierane do rodzaju pokrycia. Systemy wolnostojące, określane również jako naziemne, sprawdzają się na działkach z dużą powierzchnią gruntową i umożliwiają optymalne ustawienie modułów względem padania promieni słonecznych. Trzecia kategoria to konstrukcje balastowe stosowane na dachach płaskich, które utrzymują panele w pozycji dzięki obciążnikom, eliminując konieczność penetracji pokrycia.

Wybór między wariantem dachowym a naziemnym zależy przede wszystkim od dostępnej powierzchni oraz warunków zabudowy na działce. Konstrukcja nośna montowana na dachu wymaga dokładnej analizy nośności więźby specjaliści wykonujący audyt sprawdzają, czy krokwie udźwigną dodatkowe obciążenie rzędu 15-25 kg na metr kwadratowy. Rozwiązania naziemne oferują z kolei swobodę orientacji modułów względem kierunków kardynalnych, co bywa kluczowe na posesjach zacienionych od wschodu lub zachodu. Warto jednak pamiętać, że instalacja gruntowa wymaga odrębnych fundamentów i zajmuje znacznie więcej miejsca.

Systemy balastowe na dachach płaskich zasługują na szczególną uwagę ze względu na rosnącą popularność w zabudowie miejskiej. Konstrukcja składa się z ramy aluminiowej obciążonej bloczkami betonowymi, których masa dobiera się na podstawie obliczeń statycznych uwzględniających siłę ssącą wiatru. Typowe obciążenie balastowe wynosi od 30 do 60 kg na metr kwadratowy powierzchni modułu, jednak dokładna wartość zależy od wysokości budynku i strefy wiatrowej według normy PN-EN 1991-1-4. Wadą tego rozwiązania jest znaczny nacisk na strop przed montażem niezbędna jest ekspertyza konstrukcyjna budynku.

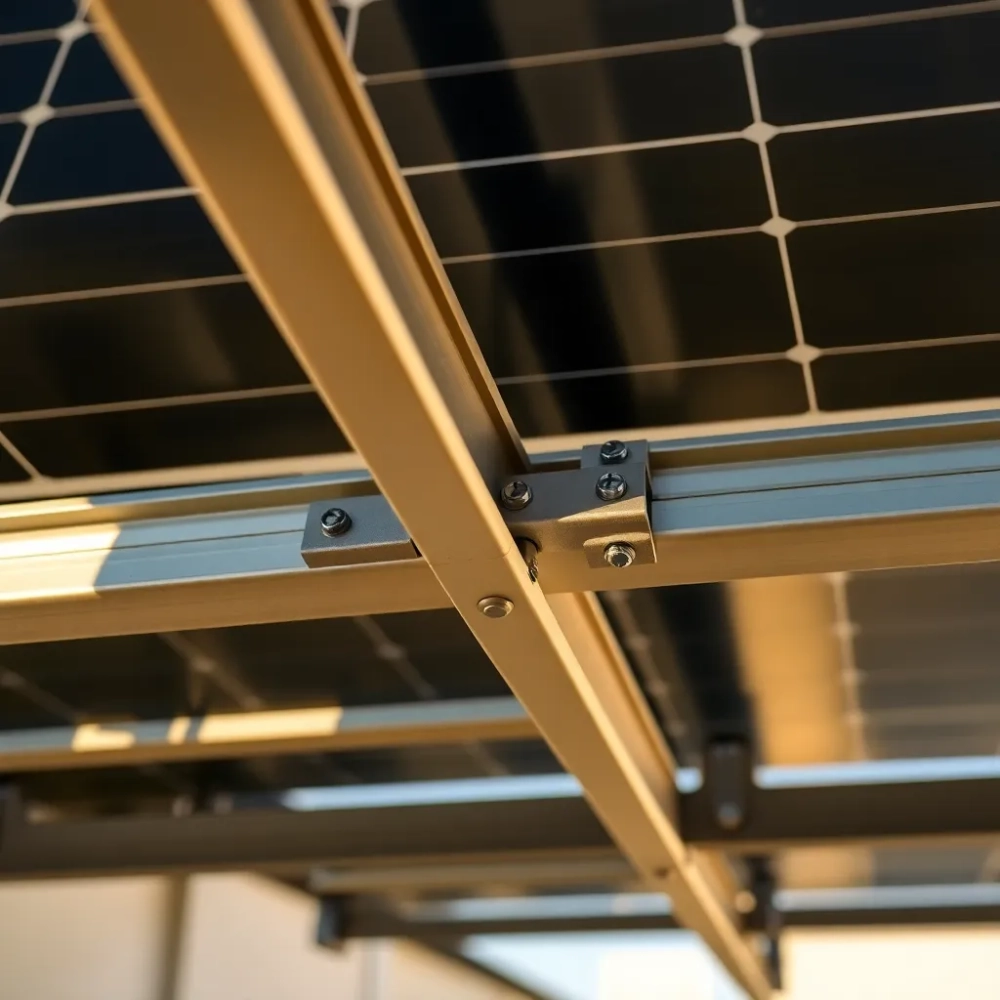

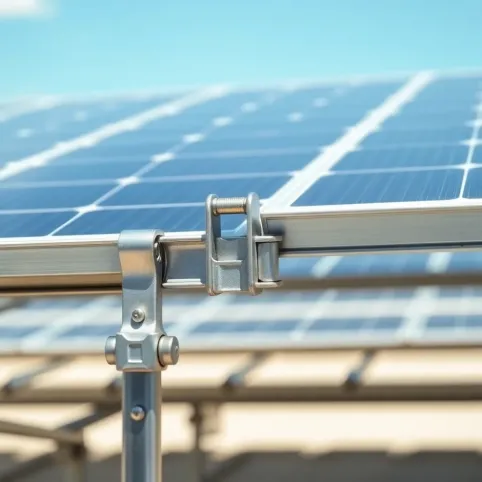

Sprawdź Systemy montażowe paneli fotowoltaicznych

Modułowość współczesnych konstrukcjimontażowych umożliwia łatwą rozbudowę instalacji w przyszłości bez wymiany całego zestawu. Standardowe szyny profiles aluminiowych o przekrojach 40×40 mm lub 60×40 mm pozwalają na dodawanie kolejnych paneli wzdłuż istniejących uchwytów. Ta cecha ma istotne znaczenie dla inwestorów planujących stopniowe zwiększanie mocy systemu w miarę wzrostu dostępnych środków. Warto przed zakupem upewnić się, że wybrany system oferuje rezerwy obciążeniowe przewidziane przez producenta na minimum 20-30 procent większą powierzchnię modułów.

Materiały i konstrukcja systemów montażowych

Dominującym surowcem w produkcji współczesnych systemów mocujących jest aluminium jego stosunek wytrzymałości do masy sprawia, że konstrukcja nośna nie obciąża nadmiernie elementów więźby dachowej. Profile aluminiowe klasy 6063-T5 osiągają granicę plastyczności na poziomie 160 MPa, co przy właściwym doborze przekrojów zapewnia wystarczający margines bezpieczeństwa nawet przy ekstremalnych obciążeniach. Dodatkową zaletą aluminium jest naturalna odporność na korozję wynikająca z tworzenia się warstwy tlenku glinu na powierzchni metalu nie wymaga ono malowania ani cynkowania, co obniża koszty konserwacji w całym okresie eksploatacji.

Stal nierdzewna pojawia się w miejscach wymagających szczególnej wytrzymałości mechanicznej są to przede wszystkim śruby, nakrętki i elementy zaciskowe łączące panele z szynami. Stosuje się tutaj stale gatunku A2-70 lub A4-70 według klasyfikacji normy PN-EN ISO 3506, gdzie liczba oznacza wytrzymałość na rozciąganie wynoszącą odpowiednio 700 MPa. W rejonach nadmorskich, gdzie zasolone powietrze przyspiesza korozję, wybór elementów ze stali A4 (z dodatkiem molibdenu) jest kategorycznie zalecany stal A2 może ulec degradacji już po pięciu latach ekspozycji.

Uszczelki EPDM wykonane z kauczuku etylenowo-propylenowo-dienowego stanowią krytyczny element systemu chroniącego przed przeciekami w miejscach przebicia pokrycia dachowego. Materiał ten zachowuje elastyczność w zakresie temperatur od minus 40 do plus 120 stopni Celsjusza, co gwarantuje szczelność zarówno podczas mroźnych zim, jak i w upalne letnie dni. Grubość uszczelek wynosi zazwyczaj od 3 do 6 mm cieńsze wkładki mogą nie zapewnić odpowiedniego docisku, grubsze natomiast utrudniają prawidłowe osadzenie uchwytu i zwiększają naprężenia w materiale pokrycia. Wymiana zużytych uszczelek co 10-15 lat stanowi standardową praktykę konserwacyjną.

Ocynkowane ogniowo elementy stalowe spotyka się w tańszych rozwiązaniach przeznaczonych do tymczasowych lub przemysłowych instalacji, gdzie walor estetyczny schodzi na dalszy plan. Powłoka cynku o grubości minimum 45 mikrometrów według normy PN-EN ISO 1461 zapewnia ochronę cathodiczną nawet przy mechanicznym uszkodzeniu warstwy cynk chroni stal przed rdzą w miejscu naruszenia. Wadą tego rozwiązania jest stosunkowo niska trwałość w środowiskach kwaśnych lub zasadowych, dlatego w bezpośrednim sąsiedztwie przemysłu chemicznego należy rozważyć droższe alternatywy aluminiowe lub ze stali nierdzewnej.

Systemy montażowe różnią się łączenia elementów dostępne są rozwiązania skręcane oraz zaciskowe. Połączenia skręcane wymagają regularnego dokręcania i kontroli momentu obrotowego, oferują jednak możliwość demontażu bez uszkodzenia componentów. Systemy zaciskowe eliminują konieczność wiercenia otworów w ramach modułów, co preservuje gwarancję producenta paneli wielu producentów wyraźnie zastrzega, że jakiekolwiek modyfikacje mechaniczne ramy PV powodują utratę wsparcia gwarancyjnego. Wybór konkretnej technologii powinien uwzględniać zarówno preferencje instalatora, jak i wymagania producenta modułów.

Dobór systemu montażowego w zależności od rodzaju dachu

Dachówka ceramiczna wymaga zastosowania uchwytów hakowych, których konstrukcja dostosowana jest do kształtu i profilu konkretnego modelu pokrycia. Hak wsuwa się pod dachówkę i opiera o łatę, a następnie przykręca wkrętami do konstrukcji więźby typowy rozstaw między punktami mocowania wynosi 60-80 cm wzdłuż szyny nośnej. Istotne jest zachowanie odstępu minimum 3 cm między dolną powierzchnią dachówki a uchwytem, co umożliwia swobodny odpływ wody deszczowej i zapobiega jej kapilarnemu podciąganiu pod pokrycie. Niewłaściwie dobrany hak może powodować pękanie dachówek w miejscach nacisku szczególnie narażone są modele o ostrych krawędziach.

Blachodachówka charakteryzuje się falistym kształtem profilu, co wymaga stosowania uchwytów z regulowanym wysięgnikiem kompensującym różnice poziomów. System montażowy paneli fotowoltaicznych na tego rodzaju pokryciu wykorzystuje najczęściej wsporniki śrubowe, które przebijają blachę w miejscu doliny fali i łączą się bezpośrednio z drewnianą konstrukcją dachu. Miejsce przebicia wymaga starannego uszczelnienia stosuje się tutaj zarówno podkładki EPDM, jak i dedykowane kołnierze dekarskie z blachy powlekanej w kolorze pokrycia. Przy niewłaściwym wykonaniu punktu przebicia korozja blachy postępuje błyskawicznie, prowadząc do przecieków już po dwóch-trzech latach.

Dach płaski kryty papą lub membraną termozgrzewalną wymaga odmiennego podejścia, które minimalizuje ryzyko uszkodzenia hydroizolacji. W tym przypadku dominują systemy balastowe lub konstrukcje z regulowanym kątem nachylenia montowane na wspornikach dystansowych. Wsporniki osadza się na podkładkach z EPDM lub PVC chroniących membranę przed przetarciem, a obciążenie balastowe dobiera tak, aby przy maksymalnej sile ssącej wiatru całość pozostała nieruchoma. Typowy kąt nachylenia paneli na dachu płaskim wynosi 10-15 stopni taka wartość stanowi kompromis między wydajnością energetyczną a minimalizacją zwiększonego parcia wiatru.

Konstrukcja nośna na dachówkę cementową przypomina rozwiązanie stosowane przy dachówce ceramicznej, jednak masa pojedynczej dachówki cementowej sięgająca 4-5 kg wymaga jeszcze solidniejszego mocowania haków do łat. Dachówki cementowe układa się zazwyczaj na gęstym deskowaniu lub pełnym poszyciu z płyt, co zapewnia lepsze podparcie punktów mocowania niż tradycyjna łatowanie przy ceramicznym pokryciu. Warto zwrócić uwagę na nośność stropu masa całkowita systemu wraz z panelami może przekraczać 25 kg/m², co przy dużych powierzchniach dachowych przekłada się na dziesiątki ton dodatkowego obciążenia.

Pokrycia z blachy trapezowej wymagają specjalnych uchwytów typu S-5 lub podobnych, które montuje się bezpośrednio do fal blachy wzdłuż linii podparcia. Systemy te eliminują konieczność wiercenia otworów w konstrukcji dachu, co znacząco przyspiesza montaż i redukuje ryzyko błędów wykonawczych. Kluczowym parametrem jest tutaj rozstaw profili nośnych konstrukcja wsporcza musi być zaprojektowana tak, aby uchwyty przypadały w miejscach wzmocnień blachy trapezowej, a nie w przestrzeniach między żebrami, gdzie profil wykazuje minimalną sztywność.

Obciążenia wiatrowe i śniegowe normy i obliczenia

Polskie warunki klimatyczne narzucają rygorystyczne wymagania dotyczące odporności konstrukcji na ekstremalne zjawiska atmosferyczne. Norma PN-EN 1991-1-3 określa obciążenia śniegowe w zależności od strefy śniegowej dla większości obszarów kraju wartość charakterystyczna wynosi od 0,7 do 1,2 kN/m², co odpowiada warstwie śniegu o grubości 70-120 cm przy typowym ciężarze objętościowym. System montażowy paneli fotowoltaicznych musi przenieść to obciążenie na konstrukcję dachu bez deformacji trwałej, co wymaga odpowiedniego doboru przekrojów szyn i rozstawu punktów podparcia.

Obciążenia wiatrowe reguluje norma PN-EN 1991-1-4, która dzieli Polskę na cztery strefy według prędkości bazowej wiatru od około 22 m/s w strefie pierwszej do 30 m/s w strefie czwartej obejmującej tereny górskie i pobrzeże Bałtyku. Siły działające na panele fotowoltaiczne zależą nie tylko od prędkości wiatru, ale również od kąta nachylenia modułów i ich usytuowania na dachu względem krawędzi. Panele zamontowane w pobliżu narożników budynku doświadczają zwiększonego ciśnienia dynamicznego nawet o 40-60 procent w porównaniu z powierzchniami centralnymi ten efekt nazywany jest strefą krawędziową i wymaga gęstszego rozmieszczenia punktów mocowania.

Obliczenia statyczne systemu mocującego powinny uwzględniać współczynnik aerodynamiczny Cp dla danej konfiguracji paneli wartość ta może być zarówno dodatnia (parcie wiatru), jak i ujemna (ssanie). Moduły fotowoltaiczne zamontowane pod kątem na dachu płaskim generują znaczne ssanie przy wietrze wiejącym pod pewnym kątem do powierzchni, co czasami prowadzi do niedoszacowania sił w uproszczonych obliczeniach. Profesjonalni producenci systemów montażowych dysponują raportami z badań w tunelu aerodynamicznym potwierdzającymi wartości Cp dla swoich rozwiązań warto żądać takich danych przy wyborze dostawcy.

Dla instalatorów indywidualnych normy europejskie przewidują uproszczoną metodę obliczeniową opartą na załączniku krajowym do Eurokodu. Według tego podejścia współczynnik bezpieczeństwa dla obciążeń wiatrowych wynosi 1,5, co oznacza, że konstrukcja musi wytrzymać siły o 50 procent przekraczające wartości obliczeniowe. W praktyce oznacza to konieczność zastosowania szyn o przekroju minimum 40×40 mm przy rozstawie punktów podparcia nie większym niż 1,2 metra dla typowych modułów o szerokości 1000-1100 mm. Przekroczenie tych parametrów skutkuje nadmiernym ugięciem szyny przenoszącym naprężenia na ramę panelu.

Certyfikat CE stanowi potwierdzenie, że dany system montażowy przeszedł badania zgodności z wymaganiami dyrektywy maszynowej 2006/42/WE oraz norm zharmonizowanych. Dokumentacja techniczna powinna zawierać deklarację właściwości użytkowych sporządzoną zgodnie z rozporządzeniem CPR 305/2011, która precyzuje charakterystyki wytrzymałościowe w warunkach znamionowych. Przy zakupie konstrukcji warto sprawdzić, czy producent posiada aktualne certyfikaty wystawione przez akredytowane laboratoria brak takich dokumentów może skutkować odrzuceniem instalacji podczas odbioru przez specjalistę z zakładu energetycznego.

Montaż systemu montażowego krok po kroku

Przed przystąpieniem do prac montażowych niezbędne jest dokładne rozpoznanie warunków panujących na dachu obejmuje ono pomiar kąta nachylenia, identyfikację rodzaju pokrycia i ocenę stanu więźby. Profesjonalny audyt techniczny powinien zawierać dokumentację fotograficzną wszystkich newralgicznych punktów: okien dachowych, kominów, wentylacji oraz miejsc przejść instalacyjnych. Na tym etapie wykonuje się również próbne odwierty kontrolne w celu weryfikacji nośności drewna konstrukcyjnego średnica i głębokość kotew musi być dostosowana do gatunku drewna i jego wilgotności.

Rozplanowanie rozmieszczenia szyn nośnych rozpoczyna się od wytyczenia osi głównych równoległych do krawędzi dachu. Odległość między szynami wyznacza rozstaw międzyrzędowy modułów typowo wynosi on 1100-1200 mm dla standardowych paneli 60-komorowych. Szyny mocuje się do uchwytów dachowych za pomocą śrub M8 lub M10 z podkładkami sprężystymi zapobiegającymi samoczynnemu luzowaniu się połączeń. Moment obrotowy dokręcania powinien mieścić się w przedziale 20-25 Nm dla połączeń aluminiowych niedokręcenie skutkuje poluzowaniem, przekręcenie może doprowadzić do zerwania gwintu w profilu.

Kolejny etap to instalacja szyn uziemiających łączących wszystkie metalowe elementy konstrukcji w jeden ekwipotencjalny układ. Przewód uziemiający o przekroju minimum 6 mm² według normy PN-HD 60364-4-41 musi być prowadzony w sposób ciągły, z zachowaniem minimalnych przekrojów w każdym punkcie połączenia. Złącza mosiężne lub ze stali nierdzewnej zapewniają trwały kontakt galwaniczny między aluminium a miedzianym przewodem wyrównawczym stosowanie aluminium i miedzi bezpośrednio bez dedykowanych złączek prowadzi do korozji kontaktowej.

Montaż samych paneli fotowoltaicznych przeprowadza się z wykorzystaniem dedykowanych klamer dociskowych montowanych na szynach. Klamry boczne mocuje się w szczelinie między ramą modułu a szyną, natomiast klamry środkowe zahacza o rowek ramy panelu rozdzielając dwa sąsiednie moduły. Dokładny dobór klamer do grubości ramy ma kluczowe znaczenie zbyt płytkie osadzenie może skutkować wypadnięciem modułu przy silnych podmuchach, zbyt głębokie natomiast może uszkodzić uszczelkę lub nawet pęknięcie szyby ochronnej. Producent paneli zazwyczaj precyzuje dopuszczalny zakres momentów obrotowych dla systemów mocowania.

Po zakończeniu montażu mechanicznego wykonuje się pomiary kontrolne sprawdzające ciągłość elektryczną połączeń i rezystancję uziemienia wartość oporu uziemienia nie powinna przekraczać 10 omów dla instalacji domowych. Dokumentacja powykonawcza powinna zawierać protokoły z pomiarów, zdjęcia lokalizacyjne paneli oraz schemat rozmieszczenia wszystkich komponentów. Kompletna dokumentacja stanowi dowód zgodności instalacji z normami i jest niezbędna przy ewentualnych roszczeniach gwarancyjnych zarówno wobec producenta paneli, jak i dostawcy systemu montażowego.
