Siłownik do podłogówki NC – jak działa i który wybrać?

Siłownik do podłogówki NC 230V to niewielkie urządzenie, bez którego żadne strefowe sterowanie ogrzewaniem podłogowym nie zamknie obiegu cieplnego w sposób pewny i energooszczędny. Wbrew pozorom wybór konkretnego modelu wymaga znajomości kilku niuansów, które odróżniają instalację działającą bezawaryjnie przez lata od systemu, który co sezon generuje problemy z regulacją i rosnące rachunki.

• Czym właściwie jest siłownik elektrotermiczny NC i dlaczego akurat ten wariant dominuje w podłogówkach
• Parametry techniczne siłownika NC 230V, które musisz znać
• Siłownik NC a NO różnice, które wpływają na komfort i rachunki
• Zastosowanie siłownika NC w rozdzielaczu podłogowym ile sztuk i jak rozmieścić
• Montaż siłownika termoelektrycznego krok po kroku
• Kompatybilność z zaworami i rozdzielaczami co z czym współpracuje
• Najczęstsze pytania praktyczne

Czym właściwie jest siłownik elektrotermiczny NC i dlaczego akurat ten wariant dominuje w podłogówkach

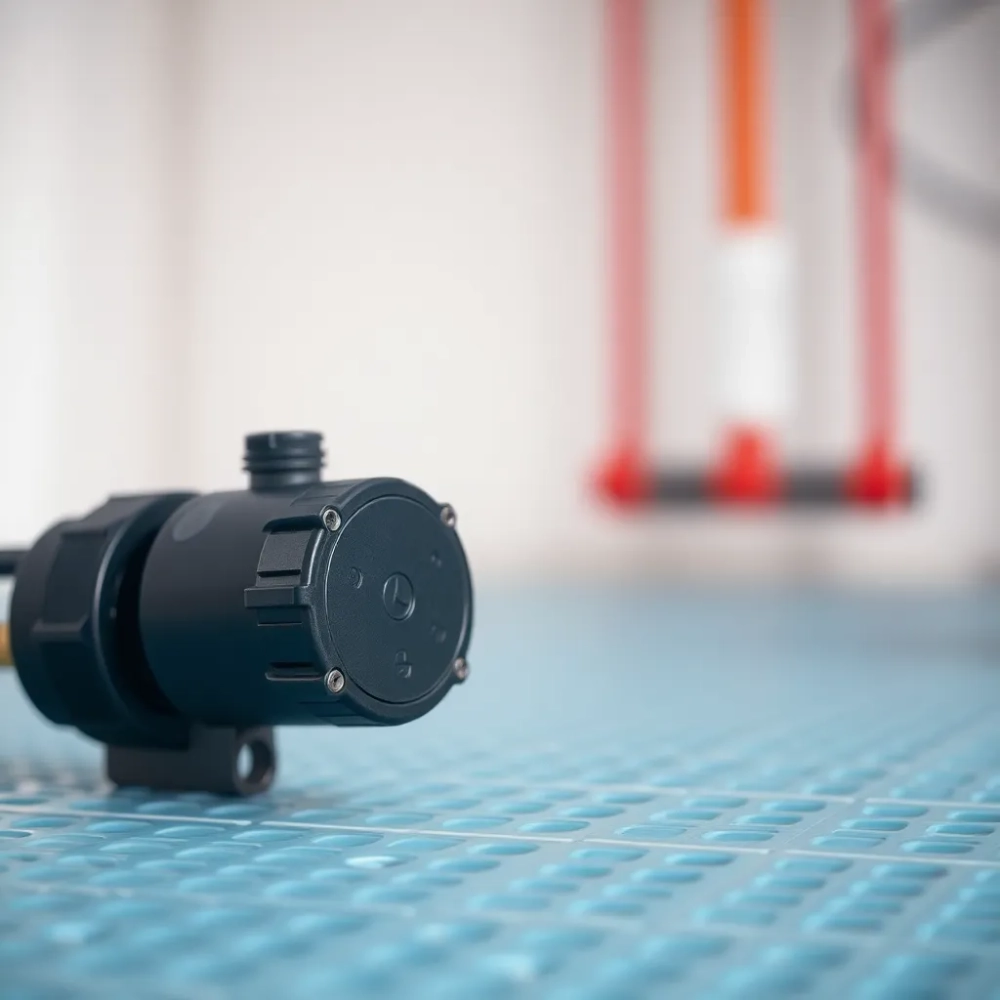

Siłownik elektrotermiczny to miniaturowy element wykonawczy montowany bezpośrednio na zaworze rozdzielacza ogrzewania podłogowego. Po podaniu napięcia sieciowego specjalny trzpień rozgrzewa się, wydłuża i otwiera przepływ czynnika grzewczego dokładnie w tym obiegu, w którym termostat pokojowy zażądał ciepła. Po odcięciu zasilania trzpień stygnie i powraca do pozycji wyjściowej, zamykając zawór.

Oznaczenie NC, czyli normally closed, oznacza stan domyślny zamknięty. Bez prądu siłownik NC blokuje przepływ, a dopiero impuls z termostatu otwiera zawór. To odwrotność wariantu NO, który bez zasilania trzyma obieg otwarty. W typowej instalacji podłogowej ta pozornie drobna różnica decyduje o bezpieczeństwie: przerwa w dostawie prądu, awaria sterownika albo przypadkowe odpięcie przewodu w szafce rozdzielacza nie powoduje niekontrolowanego wycieku ciepła do wszystkich pomieszczeń.

Mechanizm działania opiera się na zjawisku rozszerzalności cieplnej. Wewnątrz obudowy znajduje się elektryczna grzałka oporowa oraz element wykonany ze specjalnego stopu o wysokim współczynniku rozszerzalności. Po doprowadzeniu napięcia grzałka rozgrzewa wkład w ciągu około 2-3 minut, co odpowiada typowej bezwładności potrzebnej do stabilnej regulacji bez efektu oscylacji temperatury w pokoju.

Siłownik do podłogówki NC współpracuje z listwami sterującymi, które najczęściej montuje się w szafce rozdzielacza. Listwa taka, popularnie nazywana listwą HB6 lub jej odpowiednikiem o większej liczbie kanałów, rozdziela sygnał z termostatów pokojowych do poszczególnych siłowników. Jeden sterownik pokojowy może kontrolować jedną lub kilka pętli, w zależności od konfiguracji hydraulicznej i strat ciepła w konkretnym pomieszczeniu.

W praktyce oznacza to prosty schemat przepływu informacji: termostat mierzy temperaturę powietrza, porównuje ją z wartością zadaną i przekazuje sygnał 230V do siłownika NC na konkretnym obiegu. Ten otwiera zawór, woda grzewcza wpływa do pętli podłogowej i oddaje ciepło do wylewki. Gdy temperatura pokoju osiągnie zadaną, termostat odcina zasilanie, a siłownik zamyka obieg w ciągu kilku minut.

Parametry techniczne siłownika NC 230V, które musisz znać

Specyfikacja techniczna siłownika nie jest listą marketingową. Każdy z parametrów wpływa na sposób montażu, kompatybilność z konkretnym rozdzielaczem i trwałość w warunkach szafki instalacyjnej. Poniższe zestawienie dotyczy typowego modelu NC 230V o przyłączu M30x1,5, najpopularniejszego w polskich instalacjach.

Stopień ochrony IP 54 zgodny z normą PN-EN 60529 oznacza, że obudowa jest pyłoszczelna oraz chroni przed bryzgami wody z dowolnego kierunku. W praktyce szafka rozdzielacza bywa wilgotna, szczególnie w starszych budynkach bez wentylacji, dlatego ta cecha ma znaczenie większe, niż sugeruje suchy wpis w tabelce.

Skok trzpienia 4-5 mm odpowiada typowym zaworom regulacyjnym montowanym na belkach rozdzielaczy podłogowych. Zbyt krótki skok nie otworzy zaworu do końca, a zbyt długi wprowadzi niepotrzebny luz i opóźnienie reakcji. Dlatego właśnie przy doborze siłownika warto trzymać się modeli o skoku dostosowanym do producenta rozdzielacza.

Dlaczego gwint M30x1,5 to dziś standard, a nie wyjątek

Większość producentów rozdzielaczy ogrzewania podłogowego stosuje właśnie ten gwint jako uniwersalne przyłącze siłownika. Ułatwia to serwis i wymianę, bo na rynku funkcjonuje kilkunastu producentów oferujących siłowniki NC 230V M30x1,5 o zbliżonych wymiarach. W razie awarii nie trzeba szukać oryginału, lecz można dobrać zamiennik o analogicznych parametrach.

Siłownik NC a NO różnice, które wpływają na komfort i rachunki

Porównanie tych dwóch wariantów to jeden z najczęstszych dylematów przy projektowaniu instalacji. Siłownik NO (normally open) bez prądu utrzymuje zawór otwarty, a zamyka go dopiero po doprowadzeniu napięcia. W ogrzewaniu podłogowym taki wariant sprawdza się rzadko, choć ma swoje logiczne zastosowania w obiegach chłodzenia sufitowego oraz w niektórych instalacjach klimatyzacyjnych.

Konsekwencje wyboru wariantu NO w podłogówce są poważne. Przy awarii sterownika, zaniku napięcia czy błędzie montażowym wszystkie obiegi pozostają otwarte. Pompy obiegowe nadal tłoczą wodę do pętli, a termostat nie ma możliwości odcięcia przepływu. W domu z kilkoma pętlami może to oznaczać przegrzanie wszystkich pomieszczeń jednocześnie i wzrost zużycia gazu lub prądu w kotle o 15-30% w stosunku do poprawnie działającej instalacji NC.

Koszt energooszczędności wynika z prostej zależności. W systemie NC nieogrzewane pomieszczenia mają fizycznie zamknięte obiegi, więc woda omija te pętli. W systemie NO woda przepływa przez wszystkie, oddając ciepło do pomieszczeń, które teoretycznie powinny być chłodniejsze. Różnica w zużyciu energii rośnie wraz z liczbą pętli i różnicą temperatur zadanych między pokojami.

Dobór siłownika do konkretnego zaworu opiera się na trzech kryteriach: średnicy i skoku gwintu, napięciu zasilania oraz wariancie NC/NO. Jeśli rozdzielacz pochodzi od producenta oferującego własny siłownik, warto sprawdzić zgodność skoku i momentu docisku. Przy wymianie na zamiennik najważniejsze jest przyłącze M30x1,5 oraz skok mieszczący się w zakresie 3-5 mm.

Zastosowanie siłownika NC w rozdzielaczu podłogowym ile sztuk i jak rozmieścić

Liczba siłowników w instalacji odpowiada liczbie niezależnie sterowanych obiegów grzewczych. W typowym domu jednorodzinnym to 6-12 sztuk, w mieszkaniu 2-6, a w dużym apartamencie z kilkoma kondygnacjami nawet powyżej 15. Każdy obieg powinien być obsługiwany przez osobny kanał termostatu, by możliwe było zadanie różnej temperatury w sypialni, łazience i salonie.

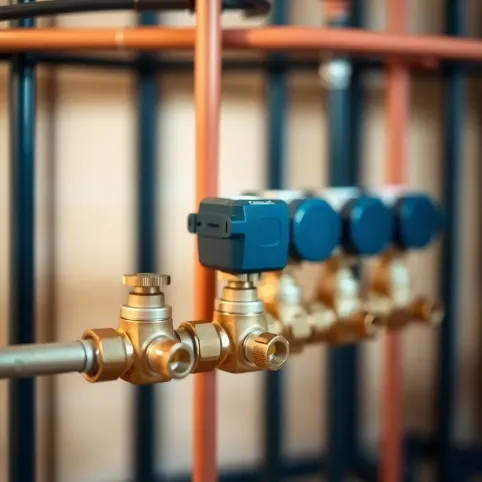

Rozdzielacz ogrzewania podłogowego składa się z belki zasilającej i belki powrotnej. Siłowniki montuje się na zaworach regulacyjnych belki zasilającej, choć w niektórych konstrukcjach również na powrotnej jako element odcinający. Belka zasilająca dostarcza wodę grzewczą z pompy obiegowej do poszczególnych pętli, a siłownik decyduje, czy dana pętla w danym momencie otrzymuje ciepło.

W praktyce instalacyjnej obowiązuje zasada: jeden termostat pokojowy może sterować jedną lub kilkoma pętlami tego samego pomieszczenia, ale nigdy pętlami różnych pomieszczeń. Gdyby jeden siłownik obsługiwał salon i sypialnię, oba pokoje musiałyby mieć identyczną temperaturę zadaną, co w codziennym użytkowaniu jest niewygodne i prowadzi do przegrzewania lub niedogrzewania.

Współpraca z termostatem pokojowym i listwą sterującą

Termostat pokojowy pełni w układzie rolę czujnika i decydenta. Mierzy temperaturę powietrza w pokoju, porównuje z wartością zadaną i wysyła sygnał 230V na wyjście, do którego podłączony jest przewód siłownika. Sygnał trafia najpierw do listwy sterującej, która rozdziela zasilanie na poszczególne kanały i zapewnia separację elektryczną między termostatami.

Listwa sterująca, popularnie nazywana HB6 lub jej odpowiednikiem o większej liczbie stref, montuje się bezpośrednio w szafce rozdzielacza. Posiada wejścia dla termostatów pokojowych oraz wyjścia dla siłowników, a dodatkowo umożliwia podłączenie pompy obiegowej i źródła ciepła. Dzięki temu cała automatyka podłogówki mieści się w jednym miejscu, a okablowanie ogranicza się do trzech żył: fazowej, neutralnej i sterującej.

Montaż siłownika termoelektrycznego krok po kroku

Sam montaż zajmuje kilkanaście minut na jeden siłownik, ale wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Najważniejsza: pracuj wyłącznie przy odłączonym napięciu. Siłownik 230V podłączony do czynnego obwodu stanowi ryzyko porażenia, a jednocześnie otwarcie zaworu w trakcie napełniania instalacji może skutkować wyciekiem wody z rozdzielacza.

Uwaga: Montaż siłownika przy czynnym zasilaniu 230V grozi porażeniem prądem. Odłącz bezpiecznik obwodu przed rozpoczęciem pracy i upewnij się miernikiem, że napięcie rzeczywiście zniknęło.

Kolejność prac przedstawia się następująco: po pierwsze, zamknij zawory odcinające na rozdzielaczu i upewnij się, że instalacja nie jest pod ciśnieniem roboczym. Po drugie, zdejmij z zaworu ręczny pokrętło lub nasadkę ochronną, odsłaniając gwint M30x1,5. Po trzecie, nałóż siłownik na zawór, zwracając uwagę, by trzpień siłownika trafił dokładnie na trzpień zaworu.

Następnie dokręć ręcznie nakrętkę siłownika na gwincie zaworu, bez użycia narzędzi, które mogłyby uszkodzić plastikową obudowę. Standardowy moment docisku to około 3-5 Nm, co odpowiada dokręceniu palcami przy lekkim oporze. Po dokręceniu sprawdź, czy siłownik stabilnie siedzi na zaworze i nie chwieje się w żadną stronę.

Podłączenie elektryczne sprowadza się do trzech przewodów: fazowego (brązowy lub czarny), neutralnego (niebieski) oraz ochronnego, choć w większości siłowników II klasy ochronności przewód ochronny nie występuje. Przewody siłownika mają typowo długość 0,8 m i zakończone są tulejkami do podłączenia w zaciskach listwy sterującej. Faza i neutralny podłączane są do odpowiednich zacisków wyjściowych listwy, a trzeci przewód sterujący (jeśli występuje) trafia do wejścia termostatu.

Test poprawności działania

Po zakończeniu montażu przywróć napięcie i wykonaj prosty test. Na termostacie pokojowym ustaw temperaturę o 5°C wyższą od aktualnej w pomieszczeniu. W ciągu 2-3 minut siłownik powinien wydać słyszalny klik i otworzyć zawór. Na rozdzielaczu powinna pojawić się różnica temperatur między zasilaniem a powrotem, co świadczy o przepływie wody przez pętlę. Po obniżeniu zadanej temperatury poniżej aktualnej siłownik powinien zamknąć zawór w podobnym czasie.

Jeśli siłownik nie reaguje na sygnał z termostatu, przyczyn najczęściej należy szukać w okablowaniu (odwrócona faza z neutralnym), uszkodzonym kanale listwy lub źle dokręconym złączu. W takiej sytuacji nie należy wielokrotnie próbować restartu urządzenia, lecz odłączyć zasilanie i zweryfikować poprawność połączeń miernikiem.

Kompatybilność z zaworami i rozdzielaczami co z czym współpracuje

Standard M30x1,5 obowiązuje u większości producentów rozdzielaczy, ale niektóre systemy, zwłaszcza starsze konstrukcje skandynawskie, stosują gwint M28 lub przyłącza bagnetowe. Przed zakupem siłownika warto zmierzyć średnicę gwintu zaworu i sprawdzić skok trzpienia. Różnica nawet 0,5 mm w skoku może sprawić, że zawór nie otworzy się do końca i regulacja będzie niedostateczna.

Siłownik NC 230V M30x1,5 pasuje do większości popularnych rozdzielaczy ogrzewania podłogowego obecnych w polskim rynku, zarówno w wersjach mosiężnych, jak i stalowych. Kompatybilność dotyczy zarówno rozdzielaczy mosiężnych, jak i stalowych nierdzewnych, pod warunkiem zachowania identycznego skoku gwintu i średnicy trzpienia zaworu regulacyjnego.

Współpraca z systemami chłodzenia wodnego sufitowego wymaga już dodatkowej uwagi. Tam logika działania jest odwrócona, bo gdy pomieszczenie się nagrzewa, zawór chłodzenia powinien się otwierać. W takim przypadku NC staje się NO, co oznacza konieczność użycia innego wariantu siłownika albo odwrócenia logiki sterowania w termostacie, jeśli ten na to pozwala.

Najczęstsze pytania praktyczne

Czy siłownik NC 230V można podłączyć pod napięcie 24V?

Nie. Siłownik zasilany napięciem 230V wymaga sieci domowej. Próba zasilania napięciem 24V zakończy się brakiem reakcji lub uszkodzeniem grzałki wewnętrznej. Na rynku istnieją siłowniki 24V przeznaczone do systemów z automatyką niskonapięciową, ale wymagają one osobnego transformatora i listwy sterującej obsługującej to napięcie.

Jak długo siłownik termoelektryczny pracuje bezawaryjnie?

Przy typowej eksploatacji żywotność siłownika NC sięga 10-15 lat. Element grzewczy i trzpień wykonane są ze stopów odpornych na wielokrotne cykle termiczne, a brak ruchomych części mechanicznych (poza samym trzpieniem) minimalizuje zużycie. Pierwszym objawem starzenia jest wydłużony czas otwarcia lub całkowity brak reakcji na sygnał sterujący.

Czy siłownik NC nadaje się do sterowania strefowego w połączeniu z termostatem WiFi?

Tak, pod warunkiem że termostat WiFi ma wyjście beznapięciowe lub wyjście 230V zdolne obciążyć prąd 300 mA. Nowoczesne termostaty smart home z algorytmami PWM potrafią precyzyjnie regulować temperaturę w pomieszczeniu z dokładnością do ±0,2°C, a siłownik NC zapewnia fizyczne odcięcie przepływu w każdej strefie niezależnie.

Co się stanie, gdy siłownik NC 230V zawiedzie w pozycji otwartej?

Trzpień zablokowany w pozycji wysuniętej oznacza ciągły przepływ wody przez daną pętlę. Pomieszczenie będzie się nagrzewać do momentu, aż termostat pokojowy wyśle sygnał zamknięcia, którego siłownik nie wykona. W takiej sytuacji pomaga jedynie fizyczne odcięcie zaworu na rozdzielaczu i wymiana siłownika na nowy.

Jaką oszczędność daje strefowe sterowanie z siłownikami NC?

Strefowe sterowanie ogrzewaniem podłogowym w domu jednorodzinnym obniża zużycie energii o 20-35% w porównaniu z instalacją bez podziału na obiegi. Różnica wynika z faktu, że nieogrzewane pokoje mają zamknięte zawory, a woda grzewcza nie traci temperatury na długim obiegu przechodzącym przez niepotrzebnie ogrzewane pomieszczenia.

Wybór siłownika do podłogówki NC 230V sprowadza się do trzech kryteriów: przyłącza M30x1,5, skoku 4-5 mm oraz napięcia 230V AC. Wariant NC zapewnia bezpieczeństwo domyślne, oszczędność energii i zgodność z większością listew sterujących oraz termostatów pokojowych. Parametry techniczne, takie jak stopień ochrony IP 54 czy zakres pracy do +60°C, pozwalają na montaż w szafce rozdzielacza bez obaw o trwałość.

Przed zakupem warto zweryfikować liczbę potrzebnych siłowników, typ gwintu w posiadanym rozdzielaczu oraz kompatybilność z listwą sterującą. Montaż najlepiej powierzyć instalatorowi z uprawnieniami SEP, szczególnie w zakresie podłączenia elektrycznego. Dobrze dobrany i prawidłowo zamontowany siłownik NC będzie pracował bezobsługowo przez kilkanaście lat, zapewniając stabilną temperaturę w każdym pomieszczeniu i niższe rachunki za ogrzewanie.

Wskazówka praktyczna: Przy pierwszym uruchomieniu instalacji ustaw na każdym termostacie tę samą temperaturę, na przykład 21°C, i obserwuj przez 48 godzin, które pomieszczenia dochodzą do zadanej wartości. Po tym okresie można śmiało różnicować nastawy, obniżając o 2-3°C w sypialniach i podnosząc o 1°C w łazienkach.

Źródła danych i norm: PN-EN 60529 (stopnie ochrony obudów), dokumentacja techniczna typowych rozdzielaczy ogrzewania podłogowego, katalogi producentów siłowników termoelektrycznych, normy SEP dotyczące instalacji elektrycznych niskiego napięcia. Szczegółowe dane techniczne warto zweryfikować w kartach katalogowych konkretnego modelu przed zakupem.
