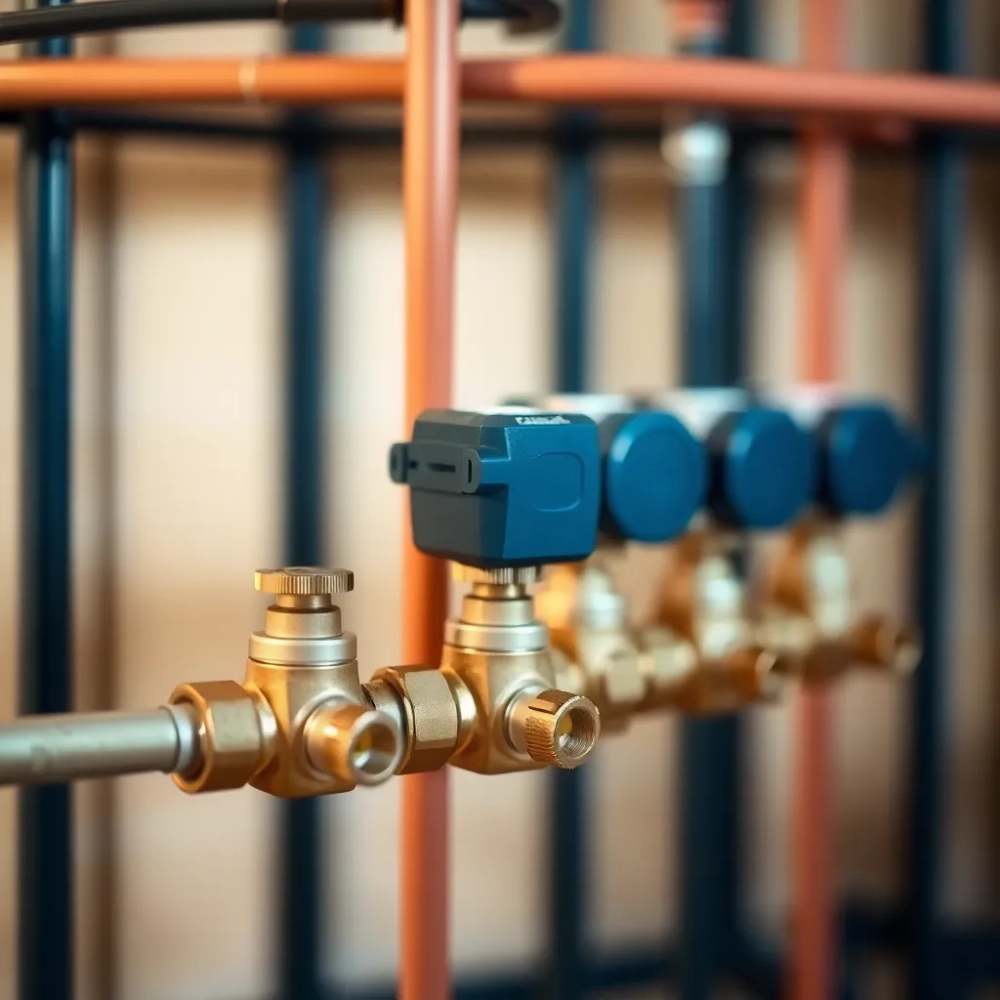

Elektrozawory do podłogówki: jak ogarnąć ciepło w domu bez stresu

Rachunek za ogrzewanie potrafi boleśnie zaskoczyć, szczególnie gdy w jednym pokoju jest za ciepło, a w innym za zimno, a jedynym sposobem regulacji pozostaje kręcenie zaworkami przy rozdzielaczu. Nowoczesne elektrozawory do podłogówki rozwiązują ten problem w skali pojedynczych obiegów, pozwalając sterować temperaturą każdego pomieszczenia osobno z poziomu smartfona, bez kucia ścian i bez prowadzenia kabli do termostatów. Kluczem jest bezprzewodowy zestaw WiFi na pięć obiegów ze sterownikiem, czujnikami temperatury i wilgotności oraz siłownikami termoelektrycznymi M30 230 V, który zamienia tradycyjną podłogówkę w system inteligentnego domu gotowy do pracy z Tuya, SmartLife, Google Home, Alexą i Home Assistant. Im głębiej zajrzysz w jego budowę, tym szybciej zrozumiesz, dlaczego właściwy dobór siłowników, harmonogramów i scen decyduje o realnych oszczędnościach, a nie tylko o wygodzie.

• Siłowniki termoelektryczne M30 230 V serce każdego rozdzielacza podłogówki
• Zestaw WiFi do 5 obiegów podłogówki bez bramki, z aplikacją Tuya
• Elektrozawory podłogowe WiFi vs ZigBee porównanie, które ułatwia wybór
• Ile realnie zaoszczędzisz dzięki elektrozaworom z harmonogramem w podłogówce

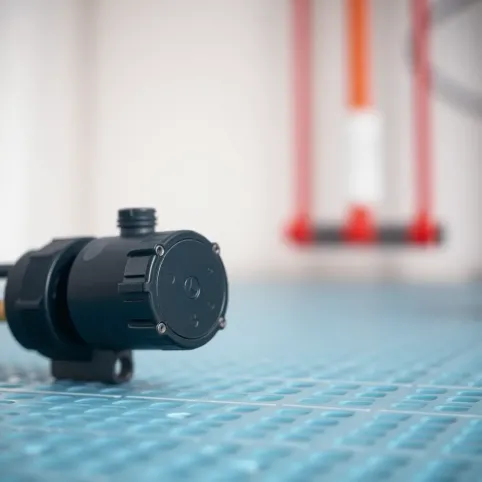

Siłowniki termoelektryczne M30 230 V serce każdego rozdzielacza podłogówki

Siłownik termoelektryczny to niewielkie urządzenie montowane bezpośrednio na zaworze rozdzielacza ogrzewania podłogowego, które w odpowiedzi na sygnał elektryczny otwiera lub zamyka przepływ wody w danej pętli. W praktyce działa na bardzo prostej zasadzie fizycznej: w środku obudowy znajduje się element grzewczy (rezystor), który po podaniu napięcia 230 V AC nagrzewa wkład termiczny, zwykle woskowy lub cieczowy, a ten zwiększa swoją objętość i przesuwa trzpień o skok roboczy 3-5 mm, zamykając zawór.

Gdy napięcie znika, element stygnie w ciągu kilku minut, trzpień się cofa i obieg ponownie się otwiera. Taki tryb pracy nazywa się NC, czyli Normalnie Zamknięty, i to on jest standardem w podłogówce, bo zapewnia bezpieczeństwo: w razie awarii zasilania zawór zamyka się samoczynnie i nie ma ryzyka przegrzania pomieszczenia.

Najważniejszym parametrem przy wymianie siłownika jest gwint. W Polsce i w większości Europy króluje M30 × 1,5, ale zdarzają się starsze instalacje z M28 lub rzadziej spotykanym M30 × 1,0. Przed zakupem warto odkręcić jeden siłownik z rozdzielacza i zmierzyć średnicę gwintu suwmiarką, bo nawet milimetr różnicy oznacza, że nowy element po prostu się nie nakręci.

Drugą kluczową cechą jest skok trzpienia. Standardowe siłowniki mają 3-5 mm i współpracują z zaworami o skoku 3 mm, co pokrywa większość rozdzielaczy dostępnych na rynku. Zbyt krótki skok nie domyka zaworu, zbyt długi powoduje, że trzpień wchodzi w martwą strefę i regulacja działa skokowo. Kabel zasilający o długości około 90 cm wystarcza na wygodne podłączenie do listwy zaciskowej w szafce rozdzielacza, ale przy głębokim montażu podtynkowym warto zostawić zapas w postaci pętelki serwisowej.

Obudowa siłownika powinna mieć klasę szczelności minimum IP54, ponieważ w szafce rozdzielacza potrafi być wilgotno, szczególnie w nowych budynkach, gdzie ściany jeszcze oddają wodę technologiczną. Normy PN-EN 60730 dotyczące bezpieczeństwa automatycznych regulatorów elektrycznych do użytku domowego wymagają, by elementy mające kontakt z wilgocią zachowywały izolację i ochronę przed dotykiem bezpośrednim. Certyfikat CE oraz deklaracja zgodności z dyrektywą RoHS 2011/65/UE potwierdzają brak substancji niebezpiecznych w tworzywie obudowy.

Kiedy siłownik 230 V to za dużo?

Jeżeli rozdzielacz znajduje się w pomieszczeniu mokrym, na przykład w łazience, albo instalacja wykonana jest w systemie niskonapięciowym 24 V, warto rozważyć siłowniki 24 V NC z zasilaczem. W typowym mieszkaniu i domu jednorodzinnym wersja 230 V jest jednak najprostsza, bo nie wymaga dodatkowego transformatora i można ją zasilać bezpośrednio ze sterownika.

Zestaw WiFi do 5 obiegów podłogówki bez bramki, z aplikacją Tuya

Bezprzewodowy zestaw do ogrzewania podłogowego WiFi na pięć obiegów to komplet: jeden sterownik na szynę DIN TH-35, pięć czujników temperatury i wilgotności zasilanych trzema bateriami AAA oraz pięć siłowników termoelektrycznych M30 230 V. Całość komunikuje się przez domową sieć WiFi 2,4 GHz i nie wymaga zakupu oddzielnej bramki, co odróżnia go od systemów ZigBee oraz Z-Wave, gdzie mostek jest obligatoryjny.

Schemat działania wygląda następująco: czujnik w pomieszczeniu mierzy temperaturę i wilgotność co kilkanaście sekund, wysyła dane do chmury Tuya przez router, a sterownik otrzymuje komendę otwarcia lub zamknięcia konkretnego siłownika. Jeżeli temperatura spada poniżej ustawionej wartości progowej, sterownik podaje napięcie na kanał 1, siłownik otwiera pętlę i podłoga zaczyna grzać. Po osiągnięciu zadanej temperatury kanał zostaje odłączony i pętla stopniowo się zamyka.

Pierwsze uruchomienie w siedmiu krokach

• Zamontuj sterownik na szynie DIN w szafce rozdzielacza i podłącz przewód zasilający 230 V.
• Podłącz kable siłowników do zacisków CH1-CH5, zwracając uwagę na polaryzację nie jest wymagana przy prądzie zmiennym.
• Zamontuj siłowniki na zaworach rozdzielacza, dokręcając ręcznie, bez użycia narzędzi, które mogłyby uszkodzić gwint M30.
• Zainstaluj aplikację Tuya Smart lub SmartLife na telefonie i utwórz konto.
• Dodaj sterownik w trybie szybkiego parowania, przytrzymując przycisk na obudowie przez 5 sekund, aż dioda zacznie szybko migać.
• Włóż baterie AAA do czujników, przypisz je do odpowiednich kanałów w aplikacji i nadaj im nazwy pokojów.
• Ustaw temperatury docelowe, harmonogramy i sceny, a następnie przetestuj każdy obieg ręcznie z poziomu aplikacji.

Co zrobić, gdy WiFi padnie?

Na froncie sterownika znajdują się fizyczne przyciski do ręcznego otwierania każdego kanału. Dzięki temu nawet przy awarii routera lub braku internetu instalacja nadal działa w trybie awaryjnym, a Ty możesz wymusić grzanie w wybranym obiegu. Po przywróceniu łączności sterownik automatycznie wraca do harmonogramu.

Klasa szczelności IP20 oznacza, że sterownik nie jest chroniony przed wodą ani przed dotykiem palcem. Montuj go wyłącznie wewnątrz szafki rozdzielacza, nigdy na zewnątrz, nad podłogą ani w łazience bez dodatkowej obudowy ochronnej. Taki wymóg wynika z normy PN-EN 60529 dotyczącej stopni ochrony obudów.

Elektrozawory podłogowe WiFi vs ZigBee porównanie, które ułatwia wybór

Wybór między systemem WiFi a ZigBee to najczęściej dylemat inwestorów, którzy mają już w domu inne elementy smart home albo zastanawiają się, która technologia będzie bardziej niezawodna za pięć lat. Oba rozwiązania potrafią sterować ogrzewaniem podłogowym, ale różnią się mechanizmem komunikacji, kosztami eksploatacji i zakresem integracji.

ZigBee pracuje w sieci kratowej, w której każde zasilane urządzenie (na przykład siłownik podłączony do prądu) działa jako wzmacniacz sygnału dla pozostałych. Dzięki temu zasięg rośnie wraz z liczbą modułów, ale potrzebujesz bramki, która kosztuje od 200 do 500 zł i wymaga stałego zasilania oraz łączności z routerem. WiFi natomiast łączy każde urządzenie bezpośrednio z routerem, więc bramka odpada, ale router musi obsłużyć wszystkie moduły jednocześnie.

W domach, gdzie router WiFi stoi centralnie i pokrywa całą powierzchnię sygnałem, system WiFi sprawdza się bez zarzutu. Gdy mieszkanie ma 120 m², dwie kondygnacje i grube stropy żelbetowe, ZigBee może okazać się bardziej przewidywalny, bo każdy siłownik zasilany z 230 V wzmacnia sygnał. Z kolei w małym apartamencie do pięciu obiegów WiFi wygrywa prostotą i niższą ceną wejścia.

Home Assistant i zaawansowane automatyzacje

Integracja z Home Assistant daje dostęp do zaawansowanych reguł, na przykład wyłączania ogrzewania, gdy w domu nikogo nie ma przez 30 minut, albo uruchamiania trybu urlopowego z obniżoną temperaturą do 17°C. W Tuya osiągniesz podobny efekt przez sceny i warunki pogodowe, ale wymaga to ręcznego ustawienia współrzędnych geograficznych i progów temperatury zewnętrznej.

Ile realnie zaoszczędzisz dzięki elektrozaworom z harmonogramem w podłogówce

Oszczędność w podłogówce nie bierze się z samej regulacji, lecz z precyzyjnego dopasowania temperatury do obecności domowników i pory dnia. Każdy stopień Celsjusza w dół oznacza od 5 do 6% mniejszego zużycia energii, co wynika z liniowej zależności strat ciepła budynku od różnicy temperatur wewnętrznej i zewnętrznej. Obniżenie zadanej wartości z 23°C do 20°C w nocy i podczas nieobecności w domu realnie obcina rachunek o 15-18% rocznie.

Typowy rachunek za ogrzewanie podłogowe w domu 120 m² z źródłem ciepła zasilanym gazem ziemnym to około 600 zł miesięcznie w sezonie grzewczym, czyli 3600 zł rocznie. Po wdrożeniu harmonogramów i indywidualnej regulacji obiegów realna oszczędność waha się od 300 do 650 zł rocznie, a w dobrze zaizolowanym budynku potrafi przekroczyć 900 zł.

Kiedy harmonogram nie wystarczy?

Jeżeli budynek ma słabą izolację termiczną, a współczynnik przenikania ciepła ścian zewnętrznych przekracza 0,25 W/(m²·K) zgodnie z Warunkami Technicznymi 2022 (Dziennik Ustaw 2022 poz. 1225), samo sterowanie zaworami nie skompensuje strat. W takim przypadku najpierw warto docieplić ściany i wymienić okna, a dopiero potem inwestować w zaawansowaną automatykę.

Dodatkowe kanały: pompa i piec

Sterownik z zestawu posiada dwa wyjścia dodatkowe: kanał pompy oraz kanał Boiler, każdy obciążalny prądem do 3 A. Po podaniu sygnału otwarcia na którykolwiek z pięciu obiegów pompa obiegowa uruchamia się ze zwłoką 120 sekund, co chroni ją przed suchobieżnią w sytuacji, gdy wszystkie zawory są zamknięte. Wyjście pieca działa beznapięciowo, więc wymaga zastosowania dodatkowego przekaźnika lub modułu stycznikowego, jeżeli kocioł pobiera więcej niż 3 A.

Dla kogo ten zestaw, a dla kogo nie?

Checklista przed zakupem

• Policz liczbę pętli podłogówki i sprawdź, ile z nich wymaga niezależnej regulacji.
• Zmierz gwint zaworów rozdzielacza: M30 × 1,5 to standard, ale zdarza się M28.
• Upewnij się, że w miejscu montażu sterownika jest dostęp do sieci WiFi 2,4 GHz o stabilnym sygnale.
• Sprawdź, czy szafka rozdzielacza pomieści dodatkowy moduł na szynie DIN o szerokości około 90 mm.
• Zweryfikuj, czy kocioł ma wejście beznapięciowe do sterowania lub czy potrzebny jest moduł przekaźnikowy.
• Zaplanuj sceny pogodowe, jeśli zależy Ci na automatycznym obniżaniu temperatury przy ciepłej pogodzie.

Co dostajesz w zestawie i jak wygląda wsparcie

W pudełku znajdziesz sterownik na szynę DIN, pięć czujników temperatury i wilgotności z bateriami, pięć siłowników M30 230 V z kablami o długości 90 cm, instrukcję w języku polskim oraz zestaw złącz do podłączenia przewodów. Dokumentacja zawiera schemat elektryczny z oznaczeniami zacisków, tabelę z obciążalnością kanałów oraz opis konfiguracji w aplikacji Tuya krok po kroku. Wsparcie techniczne realizowane jest w języku polskim, co przyspiesza rozwiązywanie problemów z parowaniem, harmonogramami i integracją z asystentami głosowymi.

Przed pierwszym uruchomieniem sprawdź, czy router nadaje dwie oddzielne sieci (2,4 GHz i 5 GHz). Sterownik i czujniki łączą się wyłącznie z pasmem 2,4 GHz, które ma większy zasięg i lepiej przenika przez stropy. Jeśli router nadaje tylko jedną nazwę SSID dla obu pasm, czujniki mogą się nie parować.

Podłączenie krok po kroku schemat opisowy

Przewód fazowy L i neutralny N z rozdzielni podłączasz do zacisków zasilania sterownika. Każdy siłownik łączysz parą przewodów z odpowiednim kanałem CH1-CH5, nie zwracając uwagi na biegunowość, bo prąd zmienny jej nie wymaga. Wyjście pompy podłączasz do zacisków Pump, a wyjście Boiler do zacisków Boiler, polaryzując je zgodnie z dokumentacją kotła. Na końcu podłączasz przewód ochronny PE do zacisku uziemienia w szafce rozdzielacza, zgodnie z wymogami normy PN-HD 60364 dotyczącej instalacji elektrycznych niskiego napięcia.

Sterownik z pięcioma kanałami pokrywa zapotrzebowanie mieszkania 3-5 pokojowego bez potrzeby rozbudowy. Przy większej liczbie obiegów łączysz dwa sterowniki w jedną scenę Tuya lub stosujesz model ośmiokanałowy, a w budynkach wielorodzinnych powyżej dwudziestu obiegów warto rozważyć rozdzielenie na osobne sterowniki dla każdej kondygnacji, co upraszcza serwis i diagnostykę.

Dane techniczne, klasy szczelności oraz wymiary podano na podstawie ogólnych specyfikacji urządzeń zgodnych z normą PN-EN 60730 i dyrektywą RoHS. Przed podłączeniem urządzenia zweryfikuj parametry z dokumentacją producenta dostarczoną w zestawie.

Źródła: Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw 2022 poz. 1225), PN-EN 60730, PN-EN 60529, dyrektywa RoHS 2011/65/UE, materiały Ministerstwa Rozwoju i Technologii, dane GUS dotyczące zużycia energii w gospodarstwach domowych, serwis ure.gov.pl.
