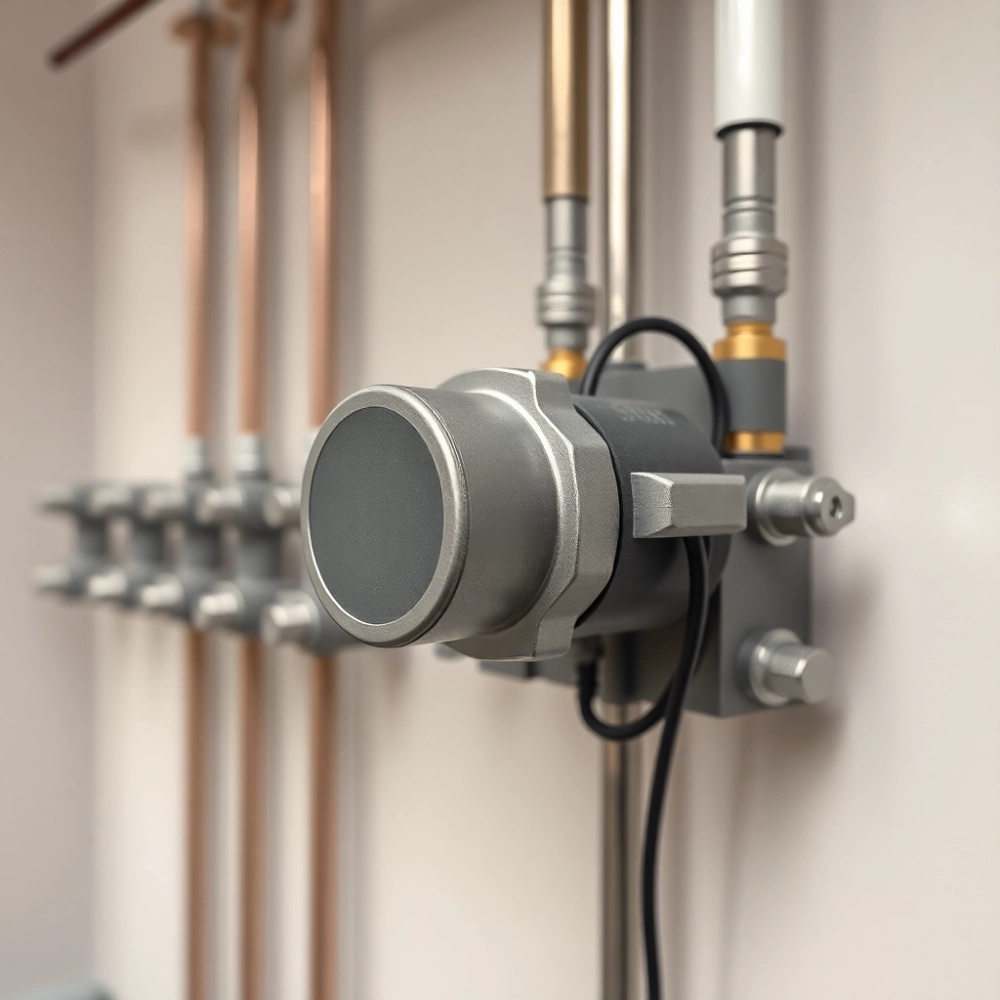

Jaki siłownik do podłogówki wybrać, żeby nie przepłacać

Źle dobrany siłownik do podłogówki potrafi zamienić wymarzony komfort cieplny w codzienną huśtawkę temperatur i rosnące rachunki. Wystarczy sześć powtarzanych przy każdej inwestycji pomyłek, żeby instalacja pracowała niestabilnie, a koszty eksploatacji wystrzeliły w górę. Poniżej rozkład tych błędów na czynniki pierwsze, z konkretnymi parametrami, mechanizmami i gotową checklistą do wydrukowania.

• Błąd 1: Brak siłownika w układzie
• Błąd 2: Zła DN zaworu i moment obrotowy
• Błąd 3: Dobór sygnału sterującego bez jasnego celu
• Błąd 4: Napięcie 24V vs 230V w podłogówce
• Błąd 5: Czas obrotu siłownika niedopasowany do instalacji
• Błąd 6: Siłownik obrotowy bez znajomości instrukcji
• Checklista doboru siłownika do podłogówki

Błąd 1: Brak siłownika w układzie

Siłownik obrotowy w instalacji ogrzewania podłogowego to elektryczny sterownik zaworu mieszającego lub przełączającego. Bez niego zawieradło pracuje w jednym, ręcznie ustawionym położeniu, a cała regulacja temperatury wody zasilającej odbywa się gdzie indziej, zwykle zbyt późno i zbyt brutalnie. Trudno wtedy mówić o prawdziwej stabilizacji komfortu cieplnego.

Wyobraź sobie otwarte na oścież drzwi wejściowe z regulowanym zamkiem. Zamek jest, klucz też, ale nikt go nie przekręca. Pokój się wychładza, kaloryfer grzeje na full, a rachunki rosną. Analogicznie działa podłogówka bez siłownika: czujnik temperatury widzi spadek w pomieszczeniu, lecz zawór nie reaguje, bo nikt go nie rusza automatycznie.

Konsekwencje bywają bardzo konkretne. W praktyce oznacza to nocne skoki temperatury rzędu 2-3°C, konieczność częstszych interwencji serwisu i skróconą żywotność pompy obiegowej, która pracuje przy wysokich oporach. Według instrukcji producentów renomowanych serii, poprawnie skonfigurowany siłownik skraca czas reakcji układu do kilku minut.

Koszt zakupu pozornie boli. Tanie modele bez funkcji proporcjonalnej potrafią kosztować ułamek ceny zaawansowanych sterowników. Jednak oszczędność znika przy pierwszej kalkulacji TCO, czyli całkowitego kosztu posiadania w cyklu życia instalacji. W budynku 120 m² z podłogówką różnica w rachunkach za energię po sezonie grzewczym potrafi sięgnąć kilkuset złotych rocznie.

Przy podłogówce bez siłownika nie da się też precyzyjnie realizować korekty pogodowej. Krzywa grzewcza działa jedynie na zasilaniu instalacji, nie na poszczególnych obiegach. Pomieszczenia narażone na zyski słoneczne przegrzewają się, a te od strony północy długo czekają na ciepło. Komfort w całym budynku staje się nierówny.

Błąd 2: Zła DN zaworu i moment obrotowy

Średnica nominalna DN oraz moment obrotowy Nm to dwa filary prawidłowego doboru siłownika do zaworu obrotowego. Pomylenie choćby jednego parametru kończy się albo niedostatecznym dociskiem grzybka, albo zbyt wolną reakcją zaworu. Żaden z tych scenariuszy nie sprzyja stabilnej pracy podłogówki.

DN określa przepustowość zaworu. Moment Nm mówi, z jaką siłą siłownik potrafi obrócić wrzeciono zaworu w całym zakresie ruchu. Siłownik o zbyt małym momencie nie domyka zaworu przy rosnącym ciśnieniu różnicowym, a przy zbyt dużym może mechanicznie uszkodzić gniazdo zaworu. Producenci podają oba parametry w kartach katalogowych obok siebie, właśnie dlatego, by zapobiec losowemu doborowi.

Dla instalacji domowych standardowo stosuje się serię ARA w wariantach DN15, DN20, DN25, a nawet DN32 i DN50. Modele z tej rodziny dysponują momentem od 5 do 15 Nm, co wystarcza do typowych zaworów mieszających i przełączających w podłogówce. Seria 90 obsługuje natomiast większe DN50 i więcej, przy momentach 15-60 Nm, przeznaczona bardziej do instalacji komercyjnych.

Porównanie parametrów pokazuje wyraźną granicę zastosowań. Seria ARA świetnie radzi sobie w typowej podłogówce mieszkania czy domu jednorodzinnego, gdzie zawory mieszające mają DN15-DN32. Seria 90 wchodzi do gry przy rozdzielaczach obsługujących kilkaset metrów kwadratowych powierzchni albo przy węzłach cieplnych z zasilaniem powyżej 50 kW.

Praktyczna rada: przy ustalaniu DN kieruj się przepływem obliczeniowym dla danego obiegu, nie średnicą rury przyłączeniowej. Moment Nm dobieraj z marginesem minimum 30% względem wymaganego minimalnego momentu zaworu, uwzględniając ciśnienie różnicowe w najbardziej niekorzystnym punkcie instalacji. To zabezpieczenie na lata eksploatacji, nie na jeden sezon.

Uwaga: nie wszystkie modele ARA obsługują pełen zakres sygnałów i napięć. Przed zakupem sprawdź oznaczenie konkretnego wariantu w dokumentacji technicznej producenta, zwłaszcza gdy potrzebujesz sygnału proporcjonalnego w wersji 24V.

Błąd 3: Dobór sygnału sterującego bez jasnego celu

Sygnał sterujący to język, jakim sterownik podłogówki rozmawia z siłownikiem. Źle dobrany język powoduje, że jedno urządzenie mówi, drugie nie słucha, a instalacja zachowuje się nieprzewidywalnie. Dlatego przed wyborem siłownika warto odpowiedzieć sobie na pytanie: co dokładnie ma regulować instalacja i w jakim tempie.

Sygnał 2-punktowy (on/off) wystarcza tam, gdzie zależy wyłącznie na utrzymaniu temperatury zasilania w pobliżu wartości zadanej. Zawór albo się otwiera, albo zamyka. Rozwiązanie tanie i proste, ale regulacja zachodzi skokowo, co na podłogówce o dużej bezwładności daje wyraźne, choć tolerowane, wahania temperatury w pomieszczeniach.

Sygnał 3-punktowy pozwala płynniej otwierać i zamykać zawór krok po kroku. Wymaga trzech przewodów i logiki sterownika, który decyduje o kierunku oraz czasie ruchu. Efekt to znacznie stabilniejsza praca, szczególnie na instalacjach z kilkoma obiegami o różnych obciążeniach cieplnych. W domach jednorodzinnych bywa to optymalny kompromis między ceną a komfortem.

Sygnał proporcjonalny (0-10 V lub 4-20 mA) daje siłownikowi precyzyjną informację o pożądanym położeniu zawieradła. Sterownik działający w pętli PID oblicza wartość zadaną na podstawie temperatury zewnętrznej, temperatury w pomieszczeniu oraz krzywej grzewczej. To właśnie tu otwiera się pole dla korekty pogodowej i zaawansowanej regulacji, która obniża koszty eksploatacji o kilkanaście procent rocznie.

Aspekt ekonomiczny też ma znaczenie. Siłownik z sygnałem proporcjonalnym kosztuje więcej niż model 2-punktowy, ale w połączeniu z algorytmem samoadaptacyjnym sterownika potrafi skrócić czas pracy pompy obiegowej i zmniejszyć zużycie energii. W skali TCO różnica zwraca się zwykle po dwóch-trzech sezonach grzewczych. Wybór sygnału wpływa więc nie tylko na komfort, ale i na całkowity koszt posiadania instalacji.

Kluczowe pytanie brzmi: czy podłogówka ma tylko dogrzewać, czy też reagować na warunki pogodowe i zmienny rozkład zysków ciepła w ciągu dnia. Jeśli to drugie, sygnał proporcjonalny lub 3-punktowy staje się warunkiem sensownej regulacji, a nie luksusem.

Błąd 4: Napięcie 24V vs 230V w podłogówce

Napięcie zasilania siłownika wpływa bezpośrednio na bezpieczeństwo, koszt instalacji oraz dostępność kompatybilnych modeli. Źle dobrane napięcie utrudnia późniejsze modyfikacje układu, a czasem wymaga wymiany całej automatyki sterującej. Warto zatem ustalić je zanim ktokolwiek pociągnie pierwszy przewód w rozdzielni.

Siłowniki 230V zasilane są napięciem sieciowym i kosztują nieco mniej. Sprawdzają się tam, gdzie instalacja nie korzysta z rozbudowanej automatyki niskonapięciowej i gdzie poprowadzenie przewodu fazowego do rozdzielacza nie stanowi problemu. W praktyce oznacza to często starsze budownictwo albo proste układy z jednym sterownikiem obsługującym cały dom.

Siłowniki 24V dominują w nowoczesnych instalacjach, w których automatyka opiera się na sterownikach niskonapięciowych. Niższe napięcie zwiększa bezpieczeństwo przy ewentualnych pracach serwisowych, pozwala łatwiej integrować czujniki i moduły komunikacyjne. Cena samych siłowników bywa nieco wyższa, lecz oszczędność pojawia się po stronie uproszczonej instalacji elektrycznej oraz łatwiejszego okablowania magistralnego.

*Proporcjonalny sygnał w serii ARA występuje wyłącznie w wariancie 24V.

W praktyce decyzja o napięciu zapada na etapie projektowania automatyki budynku. Zmiana napięcia po ułożeniu podłogówki oznacza kucie ścian, wymianę przewodów i ponowne pomiary. Lepiej zawczasu skonsultować dobór ze specjalistą od sterowania niż improwizować w trakcie montażu.

Błąd 5: Czas obrotu siłownika niedopasowany do instalacji

Czas obrotu to parametr, który łatwo przeoczyć, a który decyduje o dynamice całej regulacji. Siłownik, który potrzebuje 20 sekund na pełen obrót, reaguje inaczej niż model wymagający 1200 sekund. Dobór zbyt wolnego napędu powoduje opóźnienia i przegrzewanie, zbyt szybki prowadzi do oscylacji temperatury.

Producenci oferują warianty o różnym czasie obrotu w ramach tej samej serii. Model ARA691 w wersji 230V występuje między innymi w czasach 120 s, 240 s, 480 s i 1200 s. W podłogówce domowej najczęściej wybiera się wariant 240 s, który zapewnia płynną, przewidywalną regulację bez nadmiernych skoków ciśnienia w instalacji.

Dlaczego 240 s to dobry wybór dla typowej podłogówki? Podłogówka ma dużą bezwładność. Wylewka betonowa o grubości 6-8 cm nagrzewa się i stygnie powoli. Siłownik o czasie obrotu 240 s pozwala sterownikowi reagować wystarczająco szybko na zmiany temperatury zewnętrznej i jednocześnie nie powoduje gwałtownych skoków ciśnienia wody. W efekcie komfort rozkłada się równomiernie po całej powierzchni podłogi.

Zbyt szybki siłownik przy dużej bezwładności prowadzi do oscylacji. Sterownik wysyła sygnał korekty, siłownik natychmiast przekręca zawór, a woda nie zdążyła jeszcze dotrzeć do najdalszych pętli. Po chwili sygnał się odwraca, znów gwałtowna zmiana położenia. Efektem jest chwilowe przegrzewanie lub wychładzanie fragmentów podłogi.

Z kolei siłownik o czasie 1200 s w typowej podłogówce reaguje zbyt wolno. Przy nagłej zmianie warunków pogodowych temperatura zasilania pozostaje nieoptymalna przez wiele minut. W domu z dobrą izolacją to zauważalny dyskomfort, zwłaszcza w pomieszczeniach o niewielkiej bezwładności, takich jak łazienki.

Wybierając czas obrotu, weź pod uwagę nie tylko bezwładność wylewki, ale też wydajność pompy obiegowej i pojemność hydrauliczną obiegów. Długa pętla podłogowa potrzebuje więcej czasu na przepchnięcie wody, więc szybki siłownik i tak nie zdąży zrealizować korekty natychmiast. Tu działa prawo ciągłości strumienia.

Błąd 6: Siłownik obrotowy bez znajomości instrukcji

Instrukcja producenta to nie ozdobnik. Zawiera schematy podłączeń, zakresy momentów, dopuszczalne temperatury otoczenia oraz procedury kalibracji. Pominięcie jej powoduje, że siłownik bywa montowany w niedozwolonym położeniu, bez uchwytu antyobrotowego albo z błędnie podłączonymi przewodami sygnalizacyjnymi.

Część modeli posiada tryb pracy ręcznej, umożliwiający ustawienie zaworu bez zasilania. To praktyczne rozwiązanie podczas rozruchu instalacji oraz podczas awarii, gdy automatyka nie działa, a zawór trzeba ustawić w pozycji bezpiecznej. Tryb ręczny wymaga jednak znajomości mechanizmu blokady oraz granic położenia.

Złącze elektryczne w niektórych wariantach występuje jako opcja dodatkowa. Montaż przewodów w puszce przyłączeniowej wymaga zachowania stopnia ochrony IP określonego w dokumentacji. W pomieszczeniach wilgotnych, takich jak kotłownie, wybór modelu z fabrycznym złączem skraca czas pracy i zmniejsza ryzyko błędów przy podłączaniu.

Konserwacja siłowników obrotowych bywa banalnie prosta, ale nie powinna być ignorowana. Okresowe sprawdzenie stanu przewodów, czyszczenie obudowy z kurzu, kontrola działania w trybie ręcznym oraz weryfikacja położenia zaworu w stanie spoczynku pozwalają wykryć pierwsze oznaki zużycia. Żywotność poprawnie eksploatowanego siłownika sięga 10-15 lat.

Uwaga: demontaż lub naprawa siłownika w warunkach polowych powinny odbywać się wyłącznie zgodnie z instrukcją producenta. Otwarcie obudowy bez autoryzacji zwykle powoduje utratę gwarancji. W przypadku podejrzenia uszkodzenia lepiej skontaktować się z autoryzowanym serwisem niż podejmować samodzielną naprawę.

Znajomość instrukcji ułatwia też późniejszą rozbudowę. Dokumentacja zawiera schematy integracji z magistralnymi systemami automatyki budynkowej, listę kompatybilnych czujników oraz parametry sygnałów. Bez tej wiedzy nawet prosta modernizacja, na przykład dodanie czujnika temperatury zewnętrznej, staje się improwizacją.

Checklista doboru siłownika do podłogówki

1. DN zaworu sprawdź średnicę nominalną przyłączy i dobierz serię z odpowiednim zakresem (ARA do DN50, seria 90 powyżej).
2. Moment Nm wybierz wartość o 30% wyższą niż minimum wymagane dla danego zaworu, uwzględniając ciśnienie różnicowe.
3. Sygnał sterujący 2-punktowy, 3-punktowy lub proporcjonalny; zdecyduj, czy potrzebujesz korekty pogodowej i pętli PID.
4. Napięcie zasilania 24V dla nowoczesnych sterowników, 230V dla prostych instalacji; upewnij się o kompatybilności.
5. Czas obrotu 240 s dla typowej podłogówki domowej; dłuższy dla dużych instalacji, krótszy dla szybkich regulacji.
6. Złącze elektryczne i akcesoria uchwyt antyobrotowy, tryb ręczny, fabryczne złącze; zweryfikuj w dokumentacji.
7. Instrukcja producenta przeczytaj przed montażem; zachowaj ją na czas eksploatacji i przeglądów.

Poprawnie dobrany siłownik do podłogówki to decyzja inżynierska, nie zakupowa. Warto poświęcić czas na analizę DN, momentu, sygnału i napięcia, by instalacja pracowała stabilnie przez lata. Przy doborze pomocne są programy doboru grup pompowych i sterowników publikowane przez producentów oraz katalogi z kartami technicznymi serii ARA, serii 90 i pokrewnych modeli.

Źródła i odniesienia: dane techniczne, karty katalogowe i instrukcje producentów renomowanych serii siłowników obrotowych (seria ARA, seria 90, seria CRA200) oraz ogólne zasady doboru zaworów i automatyki w instalacjach ogrzewania podłogowego. Pomocne adresy publikacji technicznych w segmencie HVAC: esbe.se (materiały techniczne), norma PN-EN 1264 (ogrzewanie podłogowe), dyrektywa ErP (ekoprojekt).
