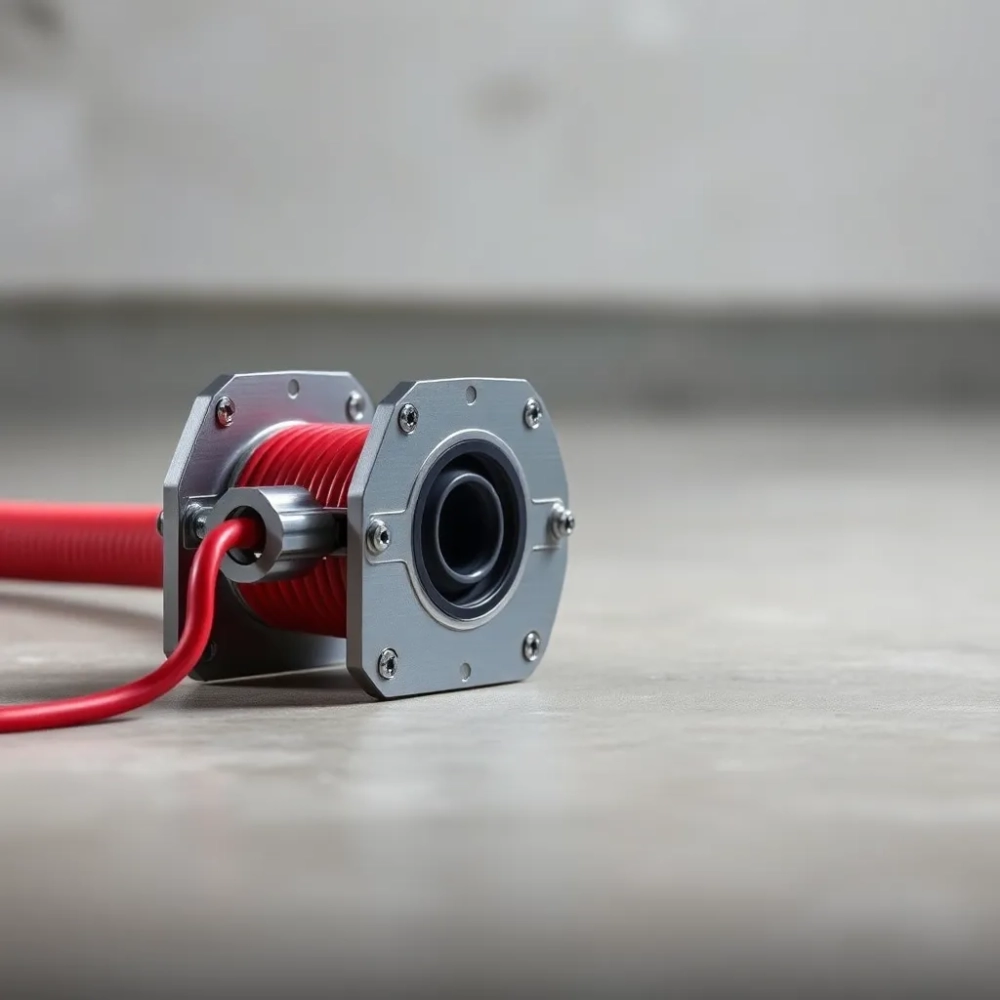

Rozwijak do ogrzewania podłogowego – koniec z plączącymi się rurami

Ciężki krąg rury PERT leży na posadzce, a Ty szarpiesz się z nim piąty raz i czujesz, jak coś w kolanie delikatnie strzela. Rozwijak do ogrzewania podłogowego to odpowiedź na ten scenariusz, ale nie każdy model rozwiązuje go tak samo. Poniżej znajdziesz wszystko, co doświadczony instalator wie o stalowych stojakach na kręgi 200, 400 i 600 mb: konkretne parametry, mechanikę działania sprężyn, ukryte wady tanich konstrukcji oraz praktyki, które realnie skracają montaż o dwie godziny na każdej kondygnacji.

• Składana konstrukcja i stalowy profil co daje w praktyce
• Rozwijak na kręgi 200, 400 i 600 mb dobierz model do swojej instalacji
• Jak rozłożyć rozwijak krok po kroku i nie zgubić rury
• Dlaczego polska produkcja i co to zmienia w praktyce
• Rozwijak do rur PERT/PEX cena ile zapłacisz i kiedy się zwróci
• Dla kogo naprawdę jest rozwijak składany do rur ogrzewania podłogowego

Składana konstrukcja i stalowy profil co daje w praktyce

Większość rozwijaków dostępnych na rynku powstaje z profili stalowych DC-01, czyli niskowęglowej stali walcowanej na zimno, która łączy wytrzymałość z podatnością na precyzyjne gięcie. To drugie ma znaczenie, ponieważ w miejscu zawiasów i przegubów materiał pracuje pod obciążeniem dynamicznym każdego dnia roboczego. Profile wyższej klasy przechodzą dodatkowo cynkowanie galwaniczne, nakładające warstwę cynku rzędu 8-12 µm.

Ta powłoka nie jest ozdobą. Cynk reaguje z tlenem i wilgocią szybciej niż żelazo, więc w razie zarysowania warstwa ochronna „poświęca się" jako pierwsza, spowalniając korozję nawet o kilka lat. Na budowie, gdzie rozwijak stoi na mokrym chudziaku albo w kurzu po szlifowaniu tynków, taki bufor decyduje o tym, czy stojak odmówi posłuszeństwa po dwóch, czy po dziesięciu sezonach grzewczych.

Cztery nogi to absolutne minimum dla stabilności, ponieważ przy kręgu 600 mb o masie przekraczającej 60 kg środek ciężkości wędruje wysoko. Węższe trójnogi wymagają od instalatora ciągłego pilnowania, żeby rura nie „uciekała" na boki, co przy rozwijaniu pętli o długości 80-120 metrów w jednym przebiegu zamienia się w istną szkołę cierpliwości. Czwarta noga rozkłada obciążenie symetrycznie i pozwala operatorowi skupić się na ułożeniu pętli, a nie na ratowaniu kręgu.

Składana forma nie służy wyłącznie wygodzie transportu. Po złożeniu ramy do wymiarów około 100 × 100 × 15 cm rozwijak mieści się w aucie osobowym bez demontażu, a po rozłożeniu zajmuje mniej niż metr kwadratowy powierzchni roboczej. Skok rozstawu nóg reguluje się zazwyczaj w zakresie 70-110 cm, co pozwala dopasować stojak zarówno do wąskiego korytarza w remontowanym mieszkaniu, jak i do hali o powierzchni kilkuset metrów kwadratowych.

Regulowane ramiona zakończone sprężynami to element, który odróżnia profesjonalny rozwijak od przypadkowej ramy. Sprężyna przejmuje naprężenie wstępne rury, dzięki czemu krąg nie osuwa się pod własnym ciężarem i nie tworzy tak zwanej „pamięci skrętu". Mechanizm działa identycznie jak w szpuli wędkarskiej, lecz wzmocniony do poziomu obciążeń przemysłowych, więc kręgi o średnicy do 100 cm rozwijają się płynnie bez konieczności przytrzymywania ich ręką.

Rozwijak na kręgi 200, 400 i 600 mb dobierz model do swojej instalacji

Dobór rozwijaka zaczyna się od średnicy i masy kręgu, nie od ceny. Krąg 200 mb rury PERT 16 × 2 mm waży około 18-22 kg i ma średnicę zewnętrzną 55-65 cm, więc spokojnie uniosą go wszystkie dostępne modele. Krąg 600 mb tej samej rury osiąga masę 55-65 kg i średnicę 85-100 cm, a to zmienia hierarchę ważności: na pierwszy plan wysuwa się stabilność ramy i jakość łożyskowania osi obrotowej.

Na rynku funkcjonują cztery podstawowe warianty, które różnią się masą własną, mobilnością i zakresem średnic. Poniższa tabela zbiera kluczowe dane, które najczęściej pojawiają się w kartach technicznych:

Przekroczenie maksymalnej średnicy kręgu to najczęstszy błąd, który kończy się wygięciem ramion albo zsunięciem kręgu z osi. Bezpieczny margines dla modelu kompaktowego to średnice 55-70 cm, dla wzmocnionego 70-85 cm, a dla wersji wielkogabarytowej 85-100 cm. Wartość powyżej 100 cm wymaga już wersji warsztatowej albo industrialnej, przystosowanej do pracy ciągłej.

Kompatybilność rozwijaka wykracza daleko poza rury PERT i PEX. Na tych samych ramionach rozwijają się kręgi peszli elektroinstalacyjnych o średnicy do 32 mm, kable YDY 3 × 2,5 mm² w odcinkach 100-metrowych, a nawet przewody instalacji alarmowych. Stojak do rozwijania rur podłogowych staje się wtedy jednym narzędziem dla trzech branż, co obniwa koszt eksploatacji w firmie prowadzącej kompleksowe remonty.

Producenci rur, tacy jak największe polskie i europejskie marki, dostarczają kręgi w zakresie 200, 240, 400 i 600 mb. Różnica między 200 a 240 mb nie wymaga zmiany modelu, ponieważ mieści się w jednej klasie średnic. Przejście z 400 na 600 mb wymaga już modelu Nr 4 lub Nr 1C ze wzmocnioną osią, a różnica w czasie rozwijania potrafi skrócić pracę o 30-40 minut na każdej pętli, bo nie trzeba przerywać, żeby skorygować skręt.

Jak rozłożyć rozwijak krok po kroku i nie zgubić rury

Prawidłowe rozłożenie rozwijaka zajmuje mniej niż trzy minuty, ale tylko wtedy, gdy znasz kolejność blokowania przegubów. Zaczynij od postawienia ramy na równej, nośnej powierzchni najlepiej na wylewce po jej związaniu, czyli po minimum 7 dniach od betonowania, kiedy powierzchnia osiąga wytrzymałość 10-15 MPa. Rozstaw nogi do maksymalnego, stabilnego położenia i zablokuj zawleczki w otworach regulacyjnych.

Kolejny krok to nałożenie kręgu na oś obrotową. Krąg powinien leżeć pionowo, a oś przechodzić dokładnie przez jego geometryczny środek, bo inaczej powstaje moment obrotowy, który odkształca ramiona i powoduje nierównomierne rozwijanie. Po nałożeniu obróć kręg ręcznie o ćwierć obrotu, żeby sprawdzić, czy oś nie ociera o wewnętrzną średnicę kręgu.

Teraz załóż cztery ramiona zakończone sprężynami na obwód kręgu i ściśnij je tak, aby każda sprężyna znajdowała się w stanie lekkiego naciągu. Sprężyny nie mają za zadanie trzymać krąg siłą, lecz tłumić drgania i przejmować nagłe szarpnięcia przy rozwijaniu. Prawidłowo napięta sprężyna ugina się o 5-10 mm pod naciskiem palca, nie więcej i nie mniej.

Przed pierwszym obrotem zawsze zrób próbę jałową. Połóż dłoń na zewnętrznym wianie kręgu i wykonaj jeden pełny obrót, obserwując, czy rura wychodzi równomiernie i nie zsuwa się z ramion. Jeśli coś szarpie, zatrzymaj się i popraw napięcie sprężyn, bo lepiej stracić 30 sekund teraz niż 30 minut potem na prostowanie pętli, która poszła w „ósemkę".

Uwaga: nie przekraczaj maksymalnej średnicy kręgu 100 cm dla modeli kompaktowych i 120 cm dla wersji warsztatowych. Przeciążenie osi kończy się trwałym wygięciem ramion, którego nie da się naprawić bez spawania i ponownego prostowania, co obniża klasę narzędzia poniżej poziomu dopuszczalnego do pracy na budowie.

Checklista przed rozwijaniem wygląda następująco: rama stoi na suchej, nośnej posadzce; nogi rozstawione i zablokowane zawleczkami; oś obrotowa nasmarowana smarem grafitowym; sprężyny napięte symetrycznie; próba jałowa wykonana. Pięć punktów, które zajmują łącznie 90 sekund, a oszczędzają przynajmniej jedną godzinę frustracji w ciągu dnia roboczego.

Dlaczego polska produkcja i co to zmienia w praktyce

Rozwijaki projektowane od 2018 roku w krajowych warsztatach ślusarskich od początku powstawały z myślą o realiach polskich budów, czyli o chudziakach pylących gipsem, schodach bez poręczy i ciasnych klatkach schodowych w remontowanych kamienicach. Stal DC-01 pochodzi z krajowych hut, cynkowanie galwaniczne wykonują lokalne galwanizernie, a cały montaż odbywa się w jednym zakładzie, bez transportu międzykontynentalnego. To przekłada się na trzy rzeczywiste korzyści dla kupującego.

Po pierwsze, czas realizacji prototypu skraca się do dwóch tygodni. Jeśli ekipa potrzebuje rozwijaka pod nietypową średnicę kręgu albo z dodatkowym ramieniem do jednoczesnego podawania peszli, producent przyjmuje takie zlecenie bez marży za „customizację" sięgającej kilkuset procent. Po drugie, dostępność części zamiennych nie zależy od kontenera płynącego z Azji. Po trzecie, doradztwo techniczne odbywa się w języku polskim, ze znajomością normy PN-EN ISO 15875 dotyczącej systemów przewodów rurowych z tworzyw sztucznych dla instalacji ciepłej i zimnej wody.

Doświadczenia instalatorów, którzy testowali konstrukcje na kręgach 200, 240, 400 i 600 mb, pokazują jednoznaczny wzorzec. Na kręgach do 240 mb różnica między modelem kompaktowym a wzmocnionym jest subtelna, lecz przy 600 mb staje się dramatyczna. Oś w tańszym modelu zaczyna generować hałas i opory po kilku godzinach ciągłej pracy, a operator odczuwa wibracje przenoszone przez ramiona. Wersja ze wzmocnioną osią eliminuje ten efekt, ponieważ łożysko kulkowe przejmuje obciążenia osiowe i promieniowe jednocześnie.

Przechowywanie po sezonie: po zakończeniu montażu wytrzyj ramę szmatką nasączoną olejem wazelinowym, złóż do pozycji transportowej, zabezpiecz zawleczki przed zgubieniem w woreczku strunowym i schowaj w suchym pomieszczeniu. Cynk galwaniczny poradzi sobie z wilgocią, ale olej wazelinowy na łożyskach zapobiega mikrokorozy i utrzymuje płynność obrotu na początku kolejnego sezonu.

Rozwijak do rur PERT/PEX cena ile zapłacisz i kiedy się zwróci

Cena rozwijaka mieści się w przedziale od około 380 do 1400 zł netto, w zależności od klasy nośności i zastosowanych łożysk. Na pierwszy rzut oka to wydatek, który można porównać z dniówką instalatora, ale w perspektywie sezonu zwrot zaczyna się po 4-6 tygodniach intensywnej pracy. Różnica polega na czasie: krąg 600 mb rozwijany ręcznie zajmuje 40-60 minut, a z rozwijakiem 12-18 minut. Przy trzech pętlach dziennie oszczędność sięga 1,5-2 godziny, czyli tyle, ile kosztuje roboczogodzina brygady dwuosobowej.

Rynek używanych rozwijaków oferuje modele w cenie 200-450 zł, lecz ich zakup niesie ryzyko. Rama pęknięta w miejscu spawu, oś wyrobiona po kilku sezonach, brakujące sprężyny ramion to defekty, które ujawniają się dopiero pod obciążeniem. Polskie konstrukcje z lat 2018-2024 mają zazwyczaj dokumentację i gwarancję producenta, więc zakup nowego egzemplarza eliminuje te niewiadome.

Koszt eksploatacji ogranicza się do smarowania osi raz na sezon (smar grafitowy w tubie 50 g za około 15 zł) oraz ewentualnej wymiany sprężyn po 3-4 latach intensywnej pracy (komplet 4 sztuk kosztuje około 40-60 zł). Brak kosztów serwisowych w pierwszych latach to zasługa cynkowej powłoki galwanicznej, która nie wymaga odnawiania.

Dla kogo naprawdę jest rozwijak składany do rur ogrzewania podłogowego

Instalator ogrzewania podłogowego, który montuje 4-8 pętli dziennie, odzyskuje koszt narzędzia w pierwszym miesiącu. Hydraulik prowadzący kompleksowe remonty łazienek i kuchni wykorzystuje ten sam stojak do odwijania peszli i kabli, więc nie kupuje dwóch oddzielnych urządzeń. Ekipa remontowa realizująca podłogówki w budynkach wielorodzinnych potrzebuje wersji Nr 4, ponieważ kręgi 600 mb pojawiają się w specyfikacji niemal każdego dewelopera.

Majsterkowicz, który montuje ogrzewanie podłogowe w domu jednorodzinnym na powierzchni 80-120 m², korzysta z rozwijaka jednorazowo przez 2-3 dni. Czy w tej sytuacji zakup ma sens? Owszem, jeśli planuje wykorzystać stojak w przyszłości do prac elektrycznych albo przekazać sąsiadowi, który również buduje dom. Wypożyczenie rozwijaka nie jest powszechne, a jego waga 14-26 kg pozwala na łatwy transport w bagażniku.

Rozwijak do ogrzewania podłogowego nie jest zabawką dla profesjonalistów z dyplomem, lecz praktycznym narzędziem, które wyręcza kręgosłup i skraca czas pracy niezależnie od stopnia doświadczenia. Najlepszy rozwijak do ogrzewania podłogowego to taki, który odpowiada masie kręgu, mieści się w aucie i rozkłada się w trzy minuty bez narzędzi. Trzy kryteria, które redukują wybór do trzech-czterech konkretnych modeli, zamiast żmudnego przeglądania kilkudziesięciu ofert.

Rozwijak składany do rur ogrzewania podłogowego sprawdza się wszędzie tam, gdzie liczy się tempo i porządek na budowie. W kolejnych etapach inwestycji ramiona można wykorzystać do zwijania nadmiaru kabli, rozwijania peszli w ścianach działowych albo podawania folii kubełkowej na dłuższych odcinkach. Jedno narzędzie, pięć zastosowań i ani jednego dnia zmarnowanego na szarpanie się z kręgiem leżącym na posadzce.

Zadzwoń albo napisz po doradztwo, jeśli nie wiesz, który model dobrać do swojej specyfikacji. Podaj średnicę i długość kręgu, producenta rury oraz preferowany sposób transportu, a otrzymasz konkretną rekomendację z uzasadnieniem technicznym nie marketingowym. Realizacja prototypów pod niestandardowe średnice i długości trwa od 10 do 14 dni roboczych, z gwarancją mechaniczną 24 miesiące i możliwością zwrotu w ciągu 14 dni od daty zakupu.

Źródła danych i norm: PN-EN ISO 15875 (systemy przewodów rurowych z tworzyw sztucznych dla instalacji ciepłej i zimnej wody), karty techniczne producentów stali DC-01 (np. ArcelorMittal, strona producenta arcelormittal.com), normy cynkowania galwanicznego PN-EN ISO 2081, dane katalogowe producentów rur PERT/PEX dostępne na ich stronach internetowych, oraz praktyka montażowa zgodna z wytycznymi Polskiego Zrzeszenia Instalatorów Ogrzewania Podłogowego (pzinj.pl).
