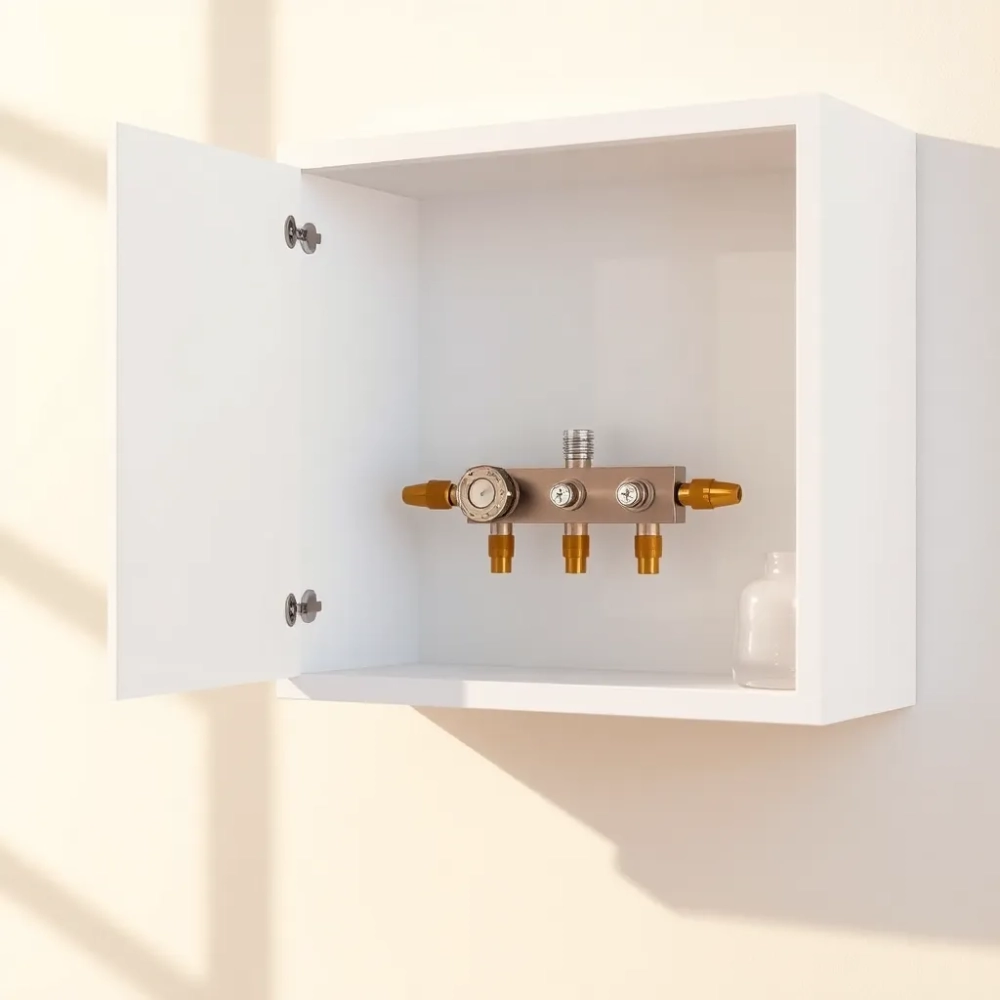

Rozdzielacz do podłogówki 3 sekcje z szafką – komplet gotowy do montażu

Trzy obwody grzewcze w domu jednorodzinnym to rzadkość, a jednak rozdzielacz do podłogówki 3 sekcje z szafką bywa potrzebny w mieszkaniach, niewielkich domach lub jako rozdzielacz strefowy w większej instalacji. Problem w tym, że gotowe zestawy wyglądają identycznie na zdjęciach, różnią się detalami, które dopiero wychodzą przy uruchomieniu. Poniżej znajdziesz praktyczny przewodnik, który odpowiada na pytanie nie tylko „co kupić", ale też „dlaczego akurat tak", „kiedy to się sprawdza" i „kiedy lepiej odpuścić".

• Szafka natynkowa czy podtynkowa do rozdzielacza 3 sekcje
• Jak dobrać liczbę obwodów, gdy potrzebujesz rozdzielacza 3 sekcje
• Montaż rozdzielacza 3 sekcje z szafką krok po kroku
• Materiał, ciśnienie i dlaczego mosiądz wygrywa
• Najczęstsze błędy przy wyborze zestawu
• Rozdzielacz do podłogówki 3 sekcje z szafką w praktyce

Szafka natynkowa czy podtynkowa do rozdzielacza 3 sekcje

Wybór obudowy w dużej mierze przesądza o kosztach i późniejszym dostępie serwisowym. Szafka natynkowa wisi na ścianie, szafka podtynkowa wchodzi w nią częściowo lub całkowicie. Skrzynka podtynkowa wymaga wykucia wnęki o głębokości od 11 do 15 cm, zależnie od producenta. To oznacza dodatkową robociznę i uzgodnienie z wykonawcą stanu surowego, najlepiej jeszcze przed tynkami.

Natynkowa szafka do rozdzielacza 3 sekcje ma zwykle 35 do 50 cm wysokości i około 12 cm głębokości. Mieści się nad pralką, w przedpokoju, w garażu, wszędzie tam, gdzie dostęp do mechanizmu pozostaje łatwy. Wystarczy pozostawić przed nią 40 cm wolnej przestrzeni, żeby dało się zdjąć pokrywę i manipulować kluczykiem do zaworów.

Warto pamiętać o szczelinie montażowej 2 do 3 cm wokół otworu podtynkowego. Rozdzielacz mosiężny z zaworami mini potrzebuje luzu na regulację ramki i ewentualne dociskanie klipsów. Bez tego marginesu montażysta kończy z krzywą listwą albo koniecznością podcinania krawędzi tynku.

Dla inwestorów ceniących estetykę podtynkowy wariant wygrywa, bo po zamknięciu drzwiczek zostaje jedynie dyskretny prostokąt z białym lub chromowanym rantem. Dla praktyków natynkowy okazuje się wygodniejszy, bo pozwala szybko odsłonić zawór odpowietrzający bez kucia ściany. Oba warianty spełniają normę PN-EN 1264 dotyczącą wodnego ogrzewania podłogowego, różnią się tylko sposobem osadzenia.

Przy trzech obiegach średnica rury PEX/AL/PEX nie przekracza 16 mm, więc belki zasilająca i powrotna mają rozstaw do 20 cm. Taki komplet bez problemu mieści się w szafce natynkowej o szerokości wewnętrznej 45 cm. Jeśli planujesz w przyszłości rozbudowę do pięciu lub sześciu obwodów, od razu kup szafkę o 10 cm szerszą. Koszt różnicy to około 40-60 zł, a oszczędzasz potem wymianę całej obudowy.

Ceny zestawów z szafką zaczynają się od 259 zł brutto za wersję natynkową 2-sekcyjną i 263 zł za podtynkową. Wariant 3-sekcyjny to przedział od 300 do 305 zł netto. Różnica między natynkową a podtynkową obudową wynosi zaledwie 4 do 8 zł. Znacznie droższe są belki wykonane ze stali nierdzewnej zamiast mosiądzu, różnica sięga 30-40% ceny zestawu.

Jak dobrać liczbę obwodów, gdy potrzebujesz rozdzielacza 3 sekcje

Trzy obwody wystarczą na mieszkanie 45-55 m², domek letniskowy lub jedną kondygnację z otwartym salonem. Każdy obieg to fizycznie zamknięta pętla rur grzewczych o zbliżonej długości, najlepiej 80 do 100 m. Przy długości powyżej 120 m rośnie opór hydrauliczny, a pompa obiegowa musi pracować na wyższym biegu, co podnosi hałas i zużycie energii.

Prosta reguła mówi: jeden obwód przypada na 12-15 m² powierzchni grzewczej. Dla trzech obiegów to maksymalnie 45 m² podłogówki. Jeśli dodajesz jeszcze jeden grzejnik drabinkowy w łazience, a zasilasz go z tego samego rozdzielacza, licz go jako czwartą sekcję. Każdy punkt poboru ciepła potrzebuje własnego zaworu regulacyjnego.

Przy doborze istotna jest temperatura zasilania. Podłogówka pracuje przy 35-40°C, grzejniki przy 55-65°C. Jeśli chcesz kombinować oba obiegi na jednym rozdzielaczu, konieczny będzie osobny zawór mieszający przed belką zasilającą. W małych instalacjach lepiej rozdzielić osobno: rozdzielacz podłogowy na parter, rozdzielacz grzejnikowy na piętro.

Dobór średnicy rury wpływa na liczbę obwodów bardziej, niż się wydaje. Przy rurze 16 mm jedna pętla może mieć maksymalnie 100-120 m, co daje pokrycie 12-15 m². Przy rurze 20 mm pętla sięga 150 m, ale rośnie pojemność wodna, a bezwładność cieplna staje się uciążliwa. W praktyce trzy obwody 16 mm to optymalny kompromis dla większości mieszkań.

Najczęstszy błąd to sztywne trzymanie się trzech obwodów bez uwzględnienia podziału na strefy. Salon z dużymi przeszkleniami na północ potrzebuje osobnej pętli, sypialnia na południe z mniejszymi oknami może być na jednej. Przy trzech obiegach lepiej zaprojektować dwa większe w strefach dziennych i jeden mniejszy w strefie sypialnej, niż dzielić wszystko po równo.

Gdy masz wątpliwości, wybierz rozdzielacz o jedną sekcję więcej niż aktualne potrzeby. Różnica w cenie między 3-sekcyjnym a 4-sekcyjnym to 30-45 zł, a zostawiasz sobie bufor na nieplanowaną łazienkę, pralnię lub garaż. Pustą sekcję zaślepia się korkiem, który kosztuje kilka złotych.

Tabela orientacyjnych cen zestawów

Ceny pochodzą z analizy katalogów polskich dystrybutorów (2024-2025) i obejmują belkę zasilającą, belkę powrotną, odpowietrzniki automatyczne, zawory regulacyjne, uchwyty montażowe oraz samą szafkę. Nie uwzględniają kosztów rury PEX, izolacji i robocizny.

Montaż rozdzielacza 3 sekcje z szafką krok po kroku

Pracę zaczynamy od wyznaczenia miejsca. Optymalna wysokość to 80-120 cm od podłogi, w linii prostej pomiędzy kotłem a najdalszą pętlą grzewczą. Im krótsze podejście, tym mniejsze straty ciepła i niższy koszt rury. Lokalizacja powinna pozostawać sucha, łatwo dostępna, oddalona minimum 30 cm od gniazdek elektrycznych.

Po wyznaczeniu punktu przechodzimy do osadzenia szafki. W wariancie podtynkowym kucie otworu 55 × 75 cm dla trzech obiegów zajmuje doświadczonemu fachowcowi około dwóch godzin. Głębokość wnęki musi uwzględniać ramkę regulacyjną, dlatego dno powinno znajdować się 12-14 cm od lica przyszłego tynku. Stalowy korpus mocujemy kołkami rozporowymi M8 w co najmniej czterech punktach.

Podłączenie do instalacji wykonujemy po zakończeniu prac tynkarskich i malarskich. Belka zasilająca idzie od strony kotła, belka powrotna wraca do źródła ciepła. Kierunek przepływu oznaczony jest strzałkami na korpusie, ich pomylenie oznacza brak grzania w pierwszym i ostatnim obiegu. Połączenia gwintowe uszczelniamy pastą uszczelniającą do gwintów, nie konopiami, które przy wysokich temperaturach potrafią przeciekać po kilku latach.

Kolejny etap to próba ciśnieniowa. Napełniamy instalację wodą z domieszką inhibitora korozji i podnosimy ciśnienie do 6 bar przez 30 minut. Spadek o więcej niż 0,2 bar wskazuje na nieszczelność, którą trzeba znaleźć przed zalaniem posadzki. Warto wykonać próbę dwukrotnie: raz na zimno, raz na gorąco przy temperaturze 50°C, bo uszczelki zachowują się inaczej w różnych warunkach.

Na koniec pozostaje odpowietrzenie i ustawienie przepływomierzy. Każdy obieg ma rotametr z podziałką w litrach na minutę, domyślnie 1,5-2 l/min dla podłogówki. Równomierny rozkład przepływu to podstawa równego grzania. Jeżeli podłoga w jednym pokoju jest chłodniejsza, najpierw sprawdź filtr siatkowy i odpowietrznik, a dopiero potem kręć pokrętłem zaworu.

Podczas montażu nie zapominaj o dostępie do odpowietrznika. Odpowietrznik automatyczny na belce powrotnej powinien być skierowany pionowo do góry. Montaż pod kątem powoduje gromadzenie się pęcherzyków powietrza w martwej strefie i szum przy pompie.

Unikaj lokalizacji bezpośrednio nad posadzką łazienki lub w strefach narażonych na zalanie. Woda dostająca się do szafki w krótkim czasie koroduje krawędzie i niszczy powłokę lakierniczą, nawet jeśli sama szafka jest ze stali ocynkowanej.

Kiedy NIE stosować rozdzielacza 3-sekcyjnego

Trzy sekcje to za mało przy powierzchni powyżej 60 m² ogrzewanej podłogowo. Zbyt długie pętle wymuszają wysoki opór, pompa zużywa więcej energii, a temperatura powierzchni podłogi staje się nierówna. W domach 120-150 m² potrzebujesz minimum 8 obwodów, a przy 200 m² już 12-13.

Trzy obwody nie sprawdzą się również w układach mieszanych z grzejnikami, gdzie każdy grzejnik wymaga osobnego zasilania o wyższej temperaturze. W takim wypadku rozdzielacz podłogowy obsłuży jedynie pętle podłogowe, a grzejniki idą przez osobny rozdzielacz grzejnikowy z grupą pompową i zaworem mieszającym.

Co dokładnie znajduje się w pudełku

• Belka zasilająca z zaworami mini (możliwość odcięcia każdego obiegu kluczykiem).
• Belka powrotna z przepływomierzami i odpowietrznikami automatycznymi.
• Uchwyty montażowe ze śrubami i kołkami, regulacja rozstawu 200-250 mm.
• Szafka natynkowa lub podtynkowa z drzwiczkami i zamkiem.
• Korki zaślepiające na nieużywane sekcje (przydatne przy rozbudowie).
• Uszczelki EPDM na każde połączenie gwintowe.
• Etykiety do opisania obwodów (kuchnia, salon, łazienka).

Zawartość zestawu różni się w zależności od producenta, ale mosiężne belki i zawory ze stali nierdzewnej to standard w przedziale cenowym 250-350 zł. Tańsze zestawy z belkami z tworzywa sztucznego wzmocnionego włóknem szklanym bywają kłopotliwe przy wysokich temperaturach i mają krótszą żywotność.

Materiał, ciśnienie i dlaczego mosiądz wygrywa

Rozdzielacz mosiężny z zaworami mini to najczęstszy wybór w instalacjach domowych. Mosiądz CW617N wytrzymuje ciśnienie robocze do 10 bar i temperaturę do 110°C, co znacznie przekracza parametry typowej podłogówki (6 bar, 50°C). Nie koroduje w wodzie o pH 6,5-8,5, a gwinty nie zacierają się przy kilkukrotnym odkręcaniu zaworów.

Stal nierdzewna AISI 304 stosowana jest w droższych zestawach. Wytrzymuje wyższe ciśnienie i jest bardziej odporna na agresywną wodę, ale kosztuje 30-40% więcej. W typowej instalacji domowej różnica rzadko się zwraca, chyba że mamy wodę wysokozmineralizowaną lub instalację solarną.

Temperatura pracy ograniczona jest przez uszczelki, a nie metal. Standardowe uszczelki EPDM pracują do 110°C, FKM do 200°C. W podłogówce temperatura rzadko przekracza 50°C, więc EPDM wystarcza z dużym zapasem. Problem pojawia się przy złożonych układach z podłogówką + grzejnikami, gdzie temperatura zasilania sięga 60-65°C, ale to wciąż bezpieczny zakres.

Norma PN-EN 1264 reguluje wodne ogrzewanie podłogowe i wymaga, by rozdzielacz wytrzymywał bez uszkodzenia ciśnienie próbne 1,5 × wartości roboczej oraz temperature 1,3 × wartości roboczej. Zestawy z mosiężną belką spełniają te wymagania automatycznie.

Najczęstsze błędy przy wyborze zestawu

Pierwszy błąd to zbyt mała szafka. Kupujący patrzy na liczbę sekcji, zapominając o wymiarach zewnętrznych. Rozdzielacz 3-sekcyjny z zaworami automatycznymi i przepływomierzami potrzebuje co najmniej 50 cm szerokości wewnętrznej szafki. Węższe obudowy ściskają belki, utrudniają podłączenie rury i blokują dostęp do odpowietrznika.

Drugi błąd to brak automatycznego odpowietrznika. W tańszych zestawach montuje się odpowietrznik ręczny, czyli mały kapturek, który trzeba samodzielnie odkręcać co pół roku. W praktyce nikt tego nie robi, więc powietrze krąży w układzie i szumi przy pompie. Automatyczny odpowietrznik na belce powrotnej kosztuje różnicę 20-35 zł, a eliminuje ten problem całkowicie.

Trzeci błąd to mylenie rozdzielacza podłogowego z grzejnikowym. Rozdzielacz grzejnikowy ma przepływomierze na obu belkach, wyższe kv i większe średnice przyłączy. Rozdzielacz podłogowy działa przy niższych temperaturach i przepływach, ma mniejsze kv (zwykle 1,2-1,8 m³/h na sekcję). Użycie grzejnikowego w podłogówce prowadzi do przegrzewania i przecieków na zaworach.

Czwarty błąd to wybór zestawu bez zaworów odcinających na belce zasilającej. W praktyce każdy obieg trzeba móc wyłączyć bez spuszczania wody z całej instalacji, np. przy wymianie uszczelki w jednym pokoju. Zawory mini na belce zasilającej to standard, ale w najtańszych zestawach bywają pomijane, a wtedy dochodzi do demontażu pompy.

Piąty, mniej oczywisty błąd: montaż szafki w narożniku bez wentylacji. Ciepło z kotłowni kumuluje się pod obudową, rozdzielacz nagrzewa się powyżej 60°C, a uszczelki przyspieszają starzenie. Zachowaj minimum 20 cm odstępu od narożnika i zapewnij swobodny obieg powietrza.

Rozdzielacz do podłogówki 3 sekcje z szafką w praktyce

W mieszkaniu 48 m² z dwiema sypialniami, salonem i łazienką rozdzielacz do podłogówki 3 sekcje z szafką obsługuje zazwyczaj: salon z kuchnią (jeden duży obieg o powierzchni 22 m²), sypialnię (12 m²), łazienkę + przedpokój (14 m² jako dwa mniejsze obwody). Razem 48 m², trzy obiegi, różnica długości pętli poniżej 20%, czyli układ hydraulicznie zrównoważony.

Szafka trafia zwykle do przedpokoju w bezpośrednim sąsiedztwie drzwi wejściowych, tuż obok szafki z rozdzielaczem elektrycznym. Natynkowa zajmuje 45 × 50 × 12 cm, pozostaje wolna przestrzeń na drzwiczki. Podtynkowa wymagałaby wykucia ściany nośnej, co w bloku jest niedopuszczalne, więc wariant natynkowy wygrywa bez dyskusji.

Koszt całkowity samego rozdzielacza z osprzętem to 301 zł w wersji natynkowej lub 305 zł podtynkowej. Do tego dochodzi rura PEX 16 × 2 mm (0,80-1,10 zł/m), kształtki, izolacja, sterownik. W domu jednorodzinnym powyższe kwoty pomnożone przez liczbę pięter, w mieszkaniu zostaje jeden rozdzielacz.

Trwałość takiego zestawu sięga 20-25 lat przy prawidłowym montażu i corocznej kontroli. Wymiana konieczna jest tylko wtedy, gdy zmieniamy źródło ciepła lub przechodzimy na sterowanie elektroniczne z siłownikami termoelektrycznymi. W takim wypadku stary rozdzielacz zwykle można rozbudować, dokupując siłowniki i listwę sterującą za około 150-220 zł.

Checklista przed zakupem

• Liczba obwodów potwierdzona projektem, z zapasem 1 sekcji na przyszłość.
• Typ szafki dopasowany do ściany: natynkowa na ścianie nośnej, podtynkowa tylko w ściance działowej.
• Ciśnienie robocze instalacji (zwykle 1,5-2 bar, ale próba dochodzi do 6 bar).
• Obecność odpowietrznika automatycznego na belce powrotnej.
• Zawory odcinające na belce zasilającej (nie odwrotnie).
• Komplet uszczelek, korków i uchwytów w zestawie.
• Zgodność gwintów z posiadaną rurą (najczęściej 3/4" eurokonus lub 1/2").
• Gwarancja minimum 24 miesiące, dostęp do serwisu technicznego.

Rozdzielacz do podłogówki 3 sekcje z szafką sprawdza się wszędzie tam, gdzie mamy jedną otwartą przestrzeń dzienną i dwie oddzielne strefy sypialne, a powierzchnia całkowita nie przekracza 55 m². Powyżej tej granicy warto przejść na rozdzielacz 5-sekcyjny lub zastosować dwa oddzielne rozdzielacze, każdy na jedną kondygnację. Trzy obwody to kompaktowe, ale przemyślane rozwiązanie dla mniejszych obiektów lub jednego poziomu domu.

Dobrym następnym krokiem będzie skonsultowanie projektu z instalatorem posiadającym uprawnienia SEP i zweryfikowanie obliczeń hydraulicznych na podstawie normy PN-EN 1264-4. Pozwoli to potwierdzić, czy dobrana długość pętli i średnica rury zapewnią optymalny rozkład temperatury na całej powierzchni podłogi, zanim ekipa przystąpi do wylewania posadzki.

Źródła i normy: PN-EN 1264-1 do 1264-5 (Wodne ogrzewanie podłogowe), PN-EN 805 (Zaopatrzenie w wodę), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalogi techniczne polskich dystrybutorów armatury grzewczej (dane cenowe 2024-2025).
