Rozdzielacz do podłogówki 2 obwody – jaki wybrać, by ciepło chodziło po Twoich podłogach?

Małe mieszkanie, łazienka albo jedna strefa grzewcza w domu z istniejącą instalacją w takich realiach rozdzielacz do podłogówki 2 obwody najczęściej okazuje się strzałem w dziesiątkę, bo kosztuje ułamek ceny większych belek, a przy krótkich pętlach działa bez żadnych kompromisów cieplnych. W tym tekście znajdziesz nie suchą instrukcję producenta, lecz konkretne liczby, tabele i przykłady obliczeniowe, które pozwalają dobrać, zmontować i wyregulować taki rozdzielacz od A do Z.

• Parametry techniczne, na które uważa każdy instalator
• Jak podłączyć rozdzielacz 2-obwodowy krok po kroku
• Dobór długości pętli i rozstawu rur w łazience oraz salonie
• Rozdzielacz mosiężny 2 obwody czy z tworzywa porównanie z alternatywami

Parametry techniczne, na które uważa każdy instalator

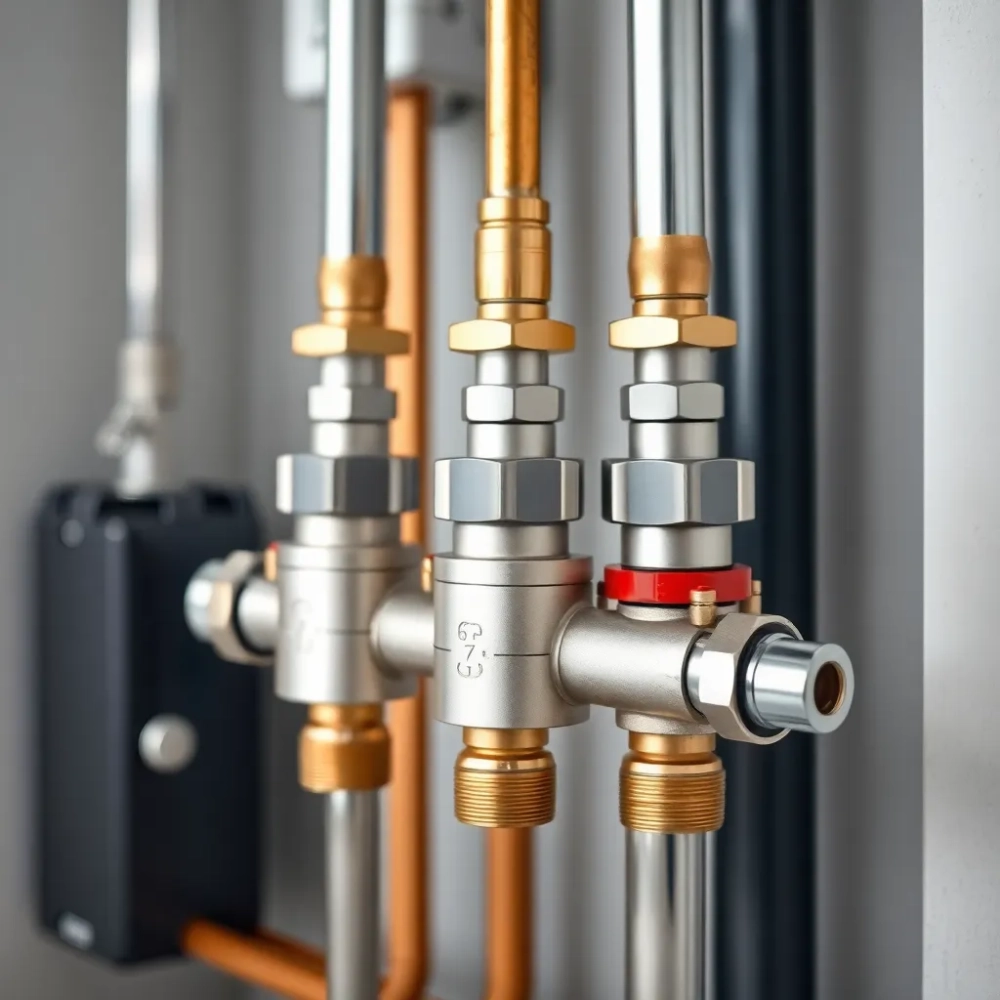

Rozdzielacz do ogrzewania podłogowego 2 obwody to w praktyce dwie belki zasilająco-powrotne połączone w jeden blok, z określoną liczbą przyłączy. Rozstaw króćców najczęściej wynosi 50 mm, co jest standardem dla rur PE-X 16 i PE-X 20 mm. Średnica przyłączy 3/4" eurokonus gwarantuje szczelność na złączkach zaciskowych bez konieczności stosowania dodatkowych uszczelek teflonowych.

Ciśnienie robocze do 6 bar oraz temperatura medium do 90°C to wartości, które pokrywają się z wymaganiami normy PN-EN 1264 dla wodnego ogrzewania podłogowego. Mosiądz CW617N, z którego odlewane są najlepsze belki, wytrzymuje te parametry bez odkształceń i korozji wżerowej przez co najmniej 15 lat. Tworzywo PPSU utrzymuje się przy temperaturze do 95°C, ale jest mniej odporne na uderzenia hydrauliczne.

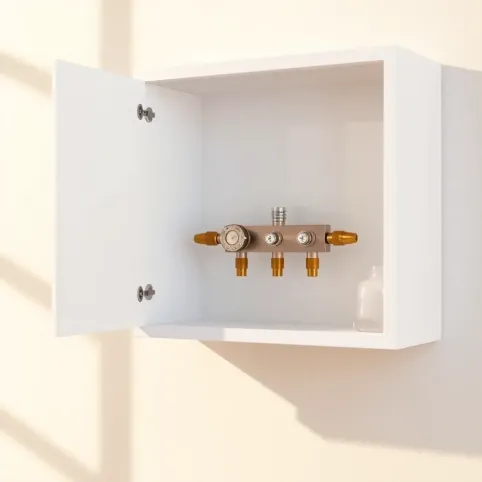

Waga kompletu z przepływomierzami i zaworami termostatycznymi oscyluje między 1,8 a 2,6 kg, więc szafka podtynkowa o głębokości 110-130 mm bez problemu pomieści całość wraz z zaworem mieszającym. Przy tak niewielkiej masie nawet ściana kartonowo-gipsowa w łazience utrzyma konstrukcję, o ile trawersy montażowe zostaną przytwierdzone do profili CW, a nie do samej płyty.

Kompatybilność z rurami PE-X 16 i 20 mm

Najczęściej spotykanym błędem przy zakupie jest pomylenie metrycznego przyłącza 3/4" z calowym 1/2". Rozdzielacz 2-obwodowy z prawidłowym eurokonusem 3/4" przyjmuje złączki zarówno do rur 16 mm, jak i 20 mm, pod warunkiem zastosowania odpowiedniego adaptera. Wężyk 16 mm dominuje w łazienkach, bo mieści się w 5 cm wylewce, natomiast 20 mm stosuje się tam, gdzie wymagana jest mniejsza strata ciśnienia na długich pętlach.

Jak podłączyć rozdzielacz 2-obwodowy krok po kroku

Montaż w szafce podtynkowej zajmuje doświadczonemu instalatorowi około 45 minut, a amatorowi z dobrym kluczem dynamometrycznym niespełna dwie godziny. Pierwszym krokiem jest wyznaczenie osi szafki, tak by środek rozdzielacza pokrywał się z osią pionu zasilającego. Nierówność większa niż 2 mm/m powoduje naprężenia w belce, które po roku ujawniają się mikroszczeliną na króćcu.

Belki mocuje się do trawersów za pomocą obejm z gumową wkładką, aby tłumić drgania pompy obiegowej. Śruby dokręca się momentem 8-10 Nm, bo zbyt mocne dociągnięcie deformuje mosiądz i przyspiesza pęknięcia zmęczeniowe. Po zamocowaniu przychodzi czas na podłączenie pętli grzewczych, z zachowaniem kierunku przepływu oznaczonego strzałkami na belce zasilającej i powrotnej.

Balansowanie przepływomierzy

Przepływomierz rotametryczny pokazuje rzeczywisty wydatek wody w litrach na minutę, a nie jego procentowy udział. Dla pętli 16 mm o długości 60 m optymalny wydatek wynosi 1,5-2,2 l/min, co przy temperaturze zasilania 35°C i spadku 5°C daje moc 50-65 W/m². Ustawienie wyższego przepływu nie zwiększa mocy, bo ogranicza ją różnica temperatur, którą rozdzielacz stabilizuje przez zawór mieszający.

Po ustawieniu przepływomierzy przychodzi czas na odpowietrzenie układu. Odpowietrzniki automatyczne zamontowane na końcach belek wypuszczają powietrze przy każdym uruchomieniu, ale pierwsze napełnianie wymaga ręcznego odkręcenia zaworu odpowietrzającego na czas, aż woda popłynie jednolitym strumieniem bez pęcherzyków. Ciśnienie próbne 6 bar utrzymuje się przez 30 minut, a spadek powyżej 0,2 bar sygnalizuje nieszczelność.

Nie przekraczaj długości pętli 100 m dla rury 16 mm i 120 m dla rury 20 mm. Dłuższa pętla generuje spadek ciśnienia powyżej 25 kPa, co przeciąża pompę obiegową i objawia się nierównomiernym nagrzewaniem strefy.

Dobór długości pętli i rozstawu rur w łazience oraz salonie

Zasada jest prosta: im mniejszy rozstaw rur, tym wyższa moc grzewcza przy tej samej temperaturze zasilania, ale też wyższe zużycie materiału. Rozstaw 15 cm daje moc 80-90 W/m², natomiast 20 cm obniża ją do 60-70 W/m², co w dobrze zaizolowanym domu często wystarcza do pokrycia strat ciepła.

Kalkulator powierzchni w trzech krokach

Krok 1. Zmierz powierzchnię użytkową pomieszczenia i odejmij powierzchnię zabudowy stałej (szafy, wanna). Dla łazienki 6 m² po odjęciu wanny i prysznica zostaje zwykle 4-4,5 m² czynnej podłogi.

Krok 2. Pomnóż tę powierzchnię przez 6,5 przy rozstawie 15 cm lub przez 5,0 przy rozstawie 20 cm. Wynik to metraż rury w metrach bieżących, do którego dodajesz 10% zapasu na podejścia do rozdzielacza.

Krok 3. Sprawdź, czy wynik nie przekracza 80-100 m dla rury 16 mm. Jeśli tak, dzielisz pomieszczenie na dwa obwody lub przechodzisz na rurę 20 mm.

Przykład dla pokoju 12 m²

Pokój 12 m² z oknem narożnym i stratami ciepła 70 W/m² wymaga mocy grzewczej 840 W. Przy rozstawie 20 cm i temperaturze zasilania 38°C podłoga oddaje 65 W/m², co daje 780 W. Różnicę 60 W pokrywa się, zwiększając temperaturę zasilania o 1°C, bez konieczności zagęszczania rur do 15 cm. Długość pętli 60 m mieści się w limicie jednego obwodu, więc rozdzielacz 2-obwodowy obsłuży zarówno ten pokój, jak i sąsiednią łazienkę.

Rozdzielacz mosiężny 2 obwody czy z tworzywa porównanie z alternatywami

Mosiężna belka kosztuje więcej, ale zostaje w ścianie na pokolenia. Tworzywo PPSU tańsze o 30-40%, lecz po 10 latach eksploatacji w układzie z twardą wodą może stracić szczelność na połączeniach. W instalacjach z wodą o twardości powyżej 18°dH mosiądz jest jedynym rozsądnym wyborem, bo nie koroduje galwanicznie nawet przy kontakcie z rurami wielowarstwowymi z aluminium.

Kiedy wybrać 2 obwody zamiast 3 lub 4

Dwa obwody to optimum dla łazienki z osobnym WC lub dla dwóch sąsiadujących pokojów o łącznej powierzchni do 25 m². Trzy lub cztery obwody opłacają się dopiero wtedy, gdy każda strefa wymaga niezależnej regulacji temperatury, na przykład w domu z pompą ciepła, gdzie salon potrzebuje 35°C, a łazienka 45°C.

Kiedy nie stosować rozdzielacza 2-obwodowego

Przy jednej pętli dłuższej niż 100 m rozdzielacz 2-obwodowy nie pomoże, bo ograniczenie hydrauliczne leży w samej rurze, a nie w belce. Podobnie w układach bez pompy mieszającej, gdzie temperatura zasilania przekracza 55°C, rozdzielacz do podłogówki 2 obwody wymaga dodatkowego zaworu termostatycznego 3-drogowego, bo inaczej podłoga się przegrzewa i traci gwarancję na pokrycie.

W łazienkach z matą grzewczą pod prysznicem typu walk-in sprawdza się układ z jednym obwodem na strefę mokrą i drugim na resztę pomieszczenia, co pozwala wyłączyć ogrzewanie pod prysznicem latem bez utraty komfortu w pozostałej części.

Eksploatacja i serwis

Coroczny przegląd powinien obejmować kontrolę przepływomierzy, czyszczenie filtrów siatkowych na zasilaniu oraz sprawdzenie uszczelek odpowietrzników. Najczęstszym objawem nierównej temperatury podłogi jest zapowietrzony obieg, który sygnalizuje szum w rozdzielaczu i miejscowe chłodne strefy przy krótszych pętlach. Wymiana uszczelek o-ring co 8-10 lat kosztuje kilkanaście złotych i zajmuje pół godziny z odcięciem wody.

Checklista montażowa w 10 punktach

• Wypoziomowana szafka rozdzielaczowa z marginesem 5 cm na boki
• Belki zamocowane na trawersach z gumowymi podkładkami
• Eurokonusy dokręcone momentem 25-30 Nm
• Rury skrócone kalibratorem, nie nożem
• Zaciskarka z profilem dopasowanym do tulei
• Przepływomierze ustawione na 1,5-2,2 l/min dla pętli 16 mm
• Odpowietrzniki automatyczne skierowane do góry
• Ciśnienie próbne 6 bar utrzymane 30 minut
• Oznaczenie obwodów na rozdzielaczu markerem olejnym
• Schemat pętli wklejony do wnętrza szafki

W inwestycjach objętych programem Czyste Powietrze koszt zakupu rozdzielacza z montażem wlicza się w koszty kwalifikowane, co obniża efektywną cenę o 40-65% w zależności od progu dochodowego wnioskodawcy.

Najczęstsze usterki i ich objawy

Szum w belce najczęściej oznacza kawitację pompy, a nie sam rozdzielacz. Wystarczy obniżyć wydajność pompy o jeden stopień, by hałas zniknął. Nierówna temperatura podłogi przy poprawnie ustawionych przepływomierzach wskazuje na różne długości pętli bez kompensacji hydraulicznej, którą rozwiązuje się zaworem regulacyjnym na krótszym obiegu.

Wyciek z króćca po kilku latach pracy wynika z utraty elastyczności o-ringa EPDM. Wymiana trwa 5 minut i kosztuje około 8 zł za komplet uszczelek. Korozja mosiądzu w instalacjach z glikolem propylenowym pojawia się dopiero przy stężeniu powyżej 50% i temperaturze stałej powyżej 70°C, dlatego w standardowych podłogówkach ten scenariusz nie występuje.

Decyzja zakupowa w trzech pytaniach

Czy planujesz więcej niż dwie niezależne strefy grzewcze? Jeśli tak, lepszy będzie rozdzielacz 3-obwodowy. Czy woda w instalacji ma twardość powyżej 18°dH? Jeśli tak, mosiądz jest obowiązkowy. Czy pompa obiegowa ma wydajność poniżej 2,5 m³/h? Przy takiej pompie rozdzielacz do podłogówki 2 obwody wykorzysta pełnię możliwości, a większe belki tylko zwiększą opory.

Jeżeli szukasz sprawdzonego rozwiązania do łazienki, niewielkiego mieszkania albo pojedynczej strefy, rozdzielacz 2-obwodowy spełni swoje zadanie bez przepłacania. Przygotuj projekt z obliczeniami długości pętli, wybierz mosiężną belkę z eurokonusami 3/4" i zleć montaż instalatorowi z uprawnieniami SEP, a komfort ciepłej podłogi będziesz cieszyć się przez następne dwie dekady.

Źródła danych: PN-EN 1264 (wodne ogrzewanie podłogowe), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi techniczne producentów armatury grzewczej, wytyczne programu Czyste Powietrze (czystepowietrze.gov.pl).
