Panele fotowoltaiczne 10 kW — wymiary i montaż

Redakcja 2025-05-13 20:02 / Aktualizacja: 2025-09-20 09:09:08 | Udostępnij:

Rozmiar zestawu 10 kW to nie tylko liczba paneli. Główne dylematy to: ile dachu zajmie system i czy potrzebny będzie zapas miejsca na dodatkowe moduły; gdzie zamontować inwerter i baterię tak, by nie blokowały serwisu; oraz jak długość kabli i system mocowań wpływają na koszt i logistykę montażu. W artykule porównam wymiary modułów 490–500 W, wielkość inwertera i baterii BTS 5K oraz praktyczne konsekwencje dla instalacji.

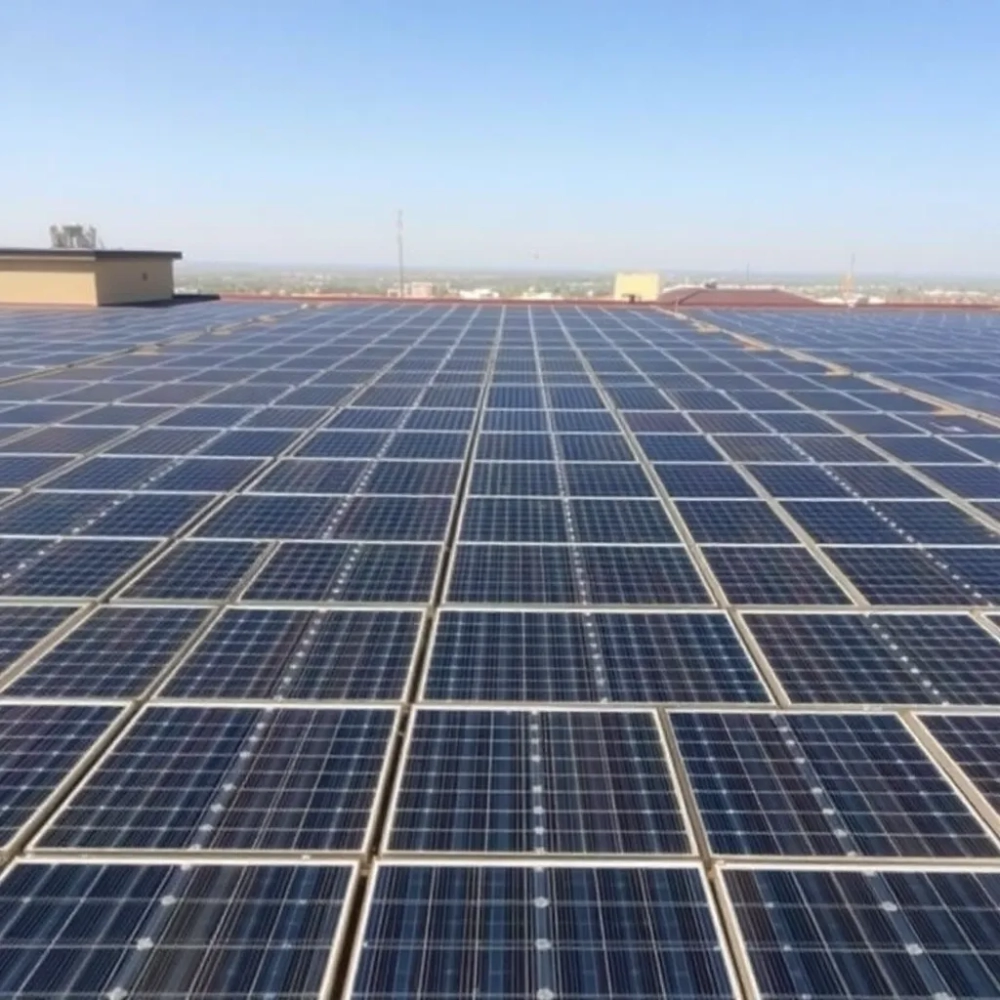

Panele fotowoltaiczne wymiary 10kW

Poniższa tabela zbiera typowe, orientacyjne wymiary i ilości dla zestawu ~10 kW.

Komponent Moc / ilość Wymiary (mm) Powierzchnia / masa Uwaga
Moduł 500 W 500 W / 20 szt. ~2280 × 1134 × 35 2,59 m² / 30 kg → razem ~51,7 m², 600 kg 20×500 W = 10,0 kW nominalnie
Moduł 490 W 490 W / 21 szt. ~2280 × 1134 × 35 2,59 m² / 30 kg → razem ~54,3 m², 630 kg 21×490 W ≈ 10,29 kW
Inwerter hybrydowy 10 kW 1 szt. ~570 × 420 × 210 ~25–35 kg Montaż ścienny; dostęp serwisowy
Magazyn BTS 5K 5,12 kWh / 1 szt. (do 4) 708 × 420 × 170 ~50 kg / szt. Modularny; można dodać do 4 szt.
Kable i złączki komplet, ~100 m przekroje 4–16 mm² zmienne MC4, listwy, okablowanie DC/AC

Z tabeli wynika prosto: komplet 20×500 W zmieści się na ok. 52 m² dachu. Jeśli wybierzemy 490 W i dorzucimy 21 panel, potrzebna powierzchnia rośnie do ~54 m². Bateria 5K ma niewielkie wymiary ścienne, ale do rozbudowy trzeba zarezerwować dodatkowe 0,3–1,2 m² i miejsce na BDU oraz przewody.

  • Zmierz dostępną powierzchnię dachu i odejmij 5–10% na odstępy i serwis.
  • Oblicz liczbę paneli: 10 000 W / moc modułu (W).
  • Sprawdź miejsce na inwerter i baterię — zostaw dostęp służbom serwisowym.
  • Uwzględnij długości kabli – nadmiar to koszt i straty.

Wymiary modułów 490–500 W w zestawie 10 kW

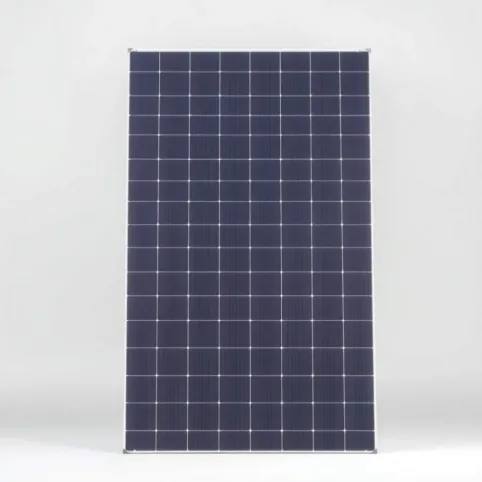

Klucz: 20 modułów 500 W to matematyka prosta — 10 kW. Typowy panel 500 W ma ok. 2280×1134×35 mm. Znaczy to około 2,59 m² powierzchni brutto na panel.

Zobacz także: Najlepsze panele fotowoltaiczne 2025: ranking i kryteria

Jeżeli wybierzesz 490 W, wyjdzie 9,8 kW przy 20 sztukach. Aby przekroczyć 10 kW potrzebne będą 21 moduły. To dodaje około 2,6 m² i kilka kilogramów do nośności dachu.

W praktycznym montażu dodaj odstępy między rzędami i miejsce na falowanie blachy. Odstęp i kąt wpływają na efektywną moc. Układ trzeba projektować z myślą o zacienieniach.

Wymiary inwertera hybrydowego i BTS 5K

Inwerter 10 kW zwykle ma kilka centymetrów grubości i jest montowany na ścianie. Przyjmij wymiary około 570×420×210 mm i wagę 25–35 kg. Trzeba zostawić około 20–30 cm z każdej strony na chłodzenie i serwis.

Zobacz także: Panele PV: Pionowo czy Poziomo - Optymalny Montaż

BTS 5K ma wymiar deklarowany 708×420×170 mm i wagę ~50 kg. Alternatywne wersje mogą mieć mniejszą szerokość 200 mm dla węższych szaf. Sterownik BDU łączy baterie po CAN i wymaga osobnego miejsca montażowego.

Plan montażu powinien przewidzieć łatwy dostęp do gniazd i drogi kablowe. Inwerter nie może być w zamkniętej, wilgotnej skrzyni. Montaż poza strefą bezpośredniego nasłonecznienia wydłuża jego żywotność.

Wymiary baterii BTS 5K i możliwości rozbudowy

Pojedynczy moduł 5K to ~5,12 kWh i wymiar 708×420×170 mm. Masa to około 50 kg. Moduł zajmuje ok. 0,30 m² powierzchni podłogi lub ściany.

Rozbudowa do 4 modułów daje do ~20,5 kWh i łączną masę ~200 kg. Układ 4 sztuk zajmie około 1,2 m² na ścianie; trzeba też miejsce na BDU. Planowanie miejsca na rozbudowę to dobre podejście przy projektowaniu instalacji.

Podłoga musi unieść ciężar, a instalator zostawi przestrzeń serwisową. Połączenia CAN i zasilania muszą być krótkie. Zadbaj o wentylację i dostęp do bezpieczników.

Kable, złączki i długość instalacyjne a wymogi montażowe

Zestaw zwykle zawiera ~100 m kabli DC/AC i komplet złączek MC4. Zalecane przekroje przewodów to 4–16 mm², w zależności od prądu. Każdy metr kabli to niewielki koszt, ale wpływa na spadek napięcia.

Reguła: dążymy do spadku napięcia poniżej ~3% na odcinku DC. Przy dłuższych trasach zastosuj grubsze przewody lub inny sposób połączeń. To chroni efektywność instalacji i urządzeń.

Trasy kablowe trzeba planować z myślą o ochronie przed UV i mechaniką. Złączki MC4 są odporne na warunki, ale wymagają poprawnego ściągnięcia i uszczelnienia. Dłuższe instalacje podnoszą koszty pracy i materiałów.

Montaż na różnych rodzajach dachów — dopasowanie wymiarów

Na dachach dachówkowych stosuje się uchwyty hakowe i drobną adaptację modułów. Wysokość podniesienia i kąt montażu zależą od kształtu dachówki. Trzeba pilnować szczelności przejść dachowych.

Na blachodachówce montaż odbywa się za pomocą obejm i śrubowania do blachy. Czas montażu jest krótszy, ale wymagane są uszczelki. Należy uwzględnić rozszerzalność cieplną blachy.

Na dachach płaskich stosuje się stelaże z kątem montażu lub balast. Balast zwiększa obciążenie i wymaga oceny statycznej. Wybór systemu montażowego wpływa na ostateczną powierzchnię zabudowy.

Wymiary systemów montażowych i konstrukcji wsporczych

Szyny montażowe występują w odcinkach 3–6 m i dodają do zabudowy kilka centymetrów wysokości. Słupy i uchwyty podnoszą moduły o 30–80 mm nad pokrycie dachowe. Profil szyny i rozmieszczenie zacisków wpływają na stabilność.

Systemy balastowe mają określoną wysokość i wymagają miejsca na układ ciężarów. Dla modułów położonych w rzędach trzeba przewidzieć odstępy około 20–30 cm między rzędami. Specyfikacja producenta rackingu daje konkretne wymiary dla projektowania.

Konstrukcja wsporcza dodaje wagę rzędu 5–15 kg na panel. To ma znaczenie przy obliczaniu nośności dachu. Montaż wymaga koordynacji z projektantem konstrukcji budynku.

Wymiarowy wpływ na koszty, dofinansowania i logistykę

Powierzchnia i masa systemu bezpośrednio wpływają na cenę transportu i montażu. Orientacyjny koszt sprzętu: panele (20×) ~16 000–24 000 zł, inwerter ~9 000–12 000 zł, bateria 5K ~18 000–28 000 zł. Montaż, konstrukcja i okablowanie to kolejne 10 000–20 000 zł.

Dofinansowania często premiują instalacje z magazynem energii lub o określonej mocy. Wnioski wymagają dokumentacji o wymiarach i miejscu montażu. Weryfikacja miejsca instalacji przed zakupem oszczędza czas i pieniądze.

Logistyka dostawy modułów i baterii wymaga planowania pod względem miejsca rozładunku. Ciężkie elementy trzeba wnosić z wykorzystaniem odpowiedniego sprzętu. Zabezpieczenie i koordynacja ekip montażowych minimalizuje ryzyko opóźnień.

Panele fotowoltaiczne wymiary 10kW — pytania i odpowiedzi

  • Jakie są przybliżone wymiary paneli w zestawie 10 kW i ile miejsca trzeba na ich ułożenie?
    Z zestawu HYD 10KTL-3PH przewidziano 20 paneli o mocy 490–500 W. Dokładne wymiary paneli zależą od modelu, natomiast ich powierzchnia zajmowana na dachu wynosi orientacyjnie kilka dziesiątych metra kwadratowego na panel. Całkowita powierzchnia instalacji będzie więc zależała od wybranego formatu paneli oraz sposobu ich rozmieszczenia, zwykle mieszcząc się w zakresie kilkudziesięciu metrów kwadratowych dla całej instalacji.

  • Jakie wymiary mają kluczowe elementy magazynu energii i inwertera w tym zestawie?
    Magazyn energii BTS 5K oferuje 5,12 kWh i może łączyć się z 4 jednostkami. Jego moduł ma wymiary 708 × 420 × 170 mm, masa 50 kg. Jednostka sterująca BTS 5K-BDU ma podobne gabaryty i komunikację po CAN, a żywotność deklarowana to 10 lat. Wymiary tych elementów wpływają na dobór miejsca montażu i konstrukcji wsporczych.

  • Czy istnieje elastyczność w doborze systemów montażowych ze względu na wymiary?
    Tak. Zestaw oferuje wysoką elastyczność montażową z możliwością doposażenia w różne systemy montażowe odpowiednie do dachów płaskich, dachówek i blachodachówek, z uwzględnieniem wymiarów i materiałów pokrycia, aby zapewnić stabilny montaż i odpowiednią ekspozycję paneli.

  • Jakie są praktyczne skutki wymiarów poszczególnych elementów dla kosztów instalacji i możliwości dofinansowań?
    Wymiary poszczególnych elementów, w tym modułów BTS 5K i BTS 5K-BDU, wpływają na dobór konstrukcji wsporczych i długości przewodów (np. 100 m w zestawie), co bezpośrednio przekłada się na koszty montażu. Dofinansowania obejmują mikroinstalacje i magazyny energii; ich dostępność zależy od terminu zgłoszenia i doposażenia instalacji w magazyn energii.
