Wymiary paneli fotowoltaicznych 550 W – co musisz wiedzieć przed montażem

Wymiary paneli fotowoltaicznych 550 W kompletny przewodnik dla inwestora

Panel fotowoltaiczny o mocy 550 W to obecnie jeden z najpopularniejszych modułów wybieranych do instalacji domowych i komercyjnych. Jego wymiary różnią się w zależności od producenta i technologii ogniw, ale typowy moduł mieści się w granicach 2278 × 1134 mm przy grubości około 35 mm i wadze 27-32 kg. Przed zakupem warto poznać szczegóły, bo każdy centymetr ma znaczenie dla konstrukcji dachu, transportu i końcowej mocy instalacji.

• Wymiary paneli fotowoltaicznych 550 W kompletny przewodnik dla inwestora
• Ile waży panel 550 W i jak obciąża dach
• Ile paneli 550 W zmieścisz na typowym dachu
• Wymiary ogniw i standaryzacja modułów 550 W

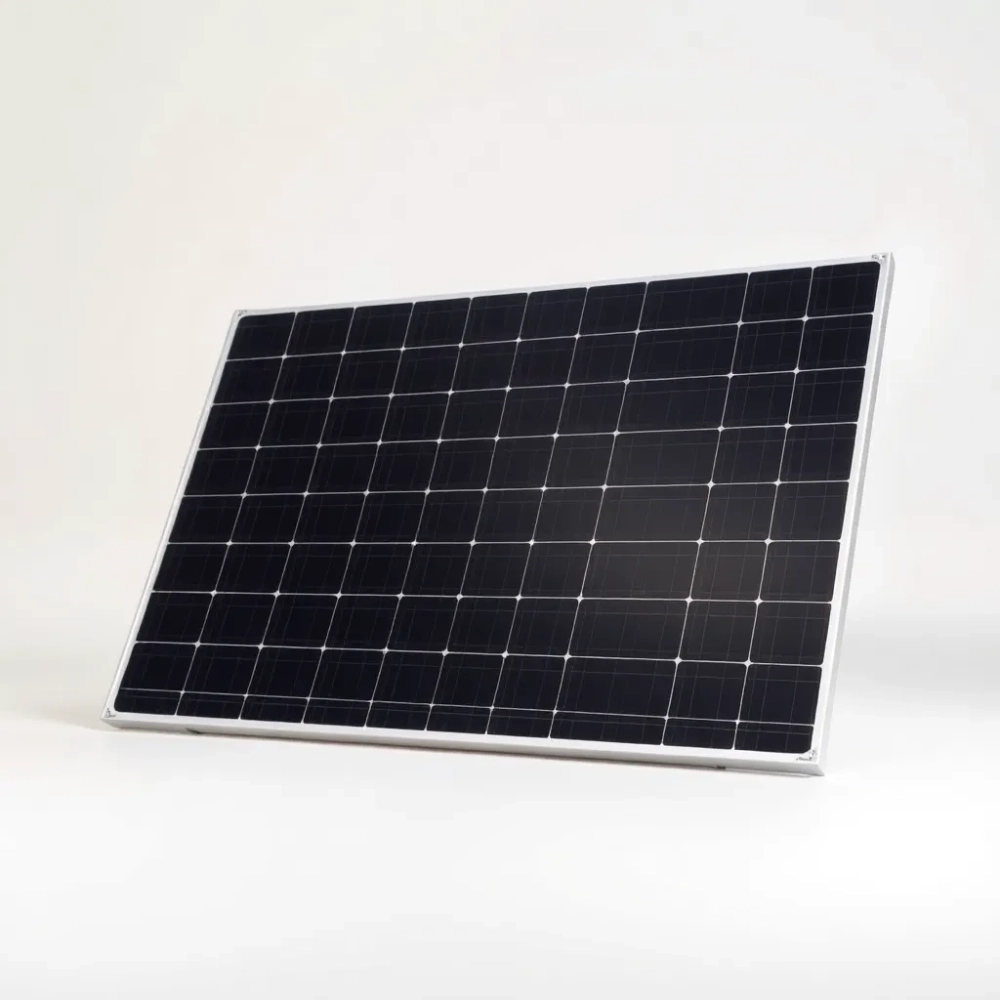

Standardowe wymiary paneli 550 W

Moduły o mocy 550 W wykorzystują najczęściej ogniwa w technologii half-cut, czyli cięte na pół, co pozwala zwiększyć moc bez proporcjonalnego wzrostu powierzchni. Długość takiego panela wynosi zwykle od 2270 do 2293 mm, a szerokość waha się między 1133 a 1134 mm. Te wymiary wynikają bezpośrednio z liczby ogniw najczęściej jest ich 144, ułożonych w konfiguracji 12 × 12.

Grubość ramy to kolejny parametr, który wpływa na montaż. Standardem stały się ramy o wysokości 30 lub 35 mm, choć na rynku pojawiają się cieńsze warianty 25 mm, cenione przez osoby szukające minimalistycznego wyglądu na dachu. Każdy milimetr ma znaczenie przy doborze klem montażowych oraz przy planowaniu odstępów między modułami.

Masa typowego panela 550 W wynosi od 27 do 32 kg, a w przypadku konstrukcji glass-glass może sięgać nawet 35 kg. Ta różnica wynika z zastosowania dwóch warstw szkła zamiast szkła i folii EVA na spodzie. Cięższe moduły są bardziej odporne na uszkodzenia mechaniczne i lepiej znoszą gradobicie, ale jednocześnie mocniej obciążają więźbę dachową.

Dlaczego wymiary mają znaczenie praktyczne

Zanim zamówisz panele, musisz zmierzyć dostępną połaci dachu i uwzględnić odstępy montażowe. Każdy moduł wymaga marginesu około 2 cm z każdej strony na klemy, a na krawędziach dachu należy zachować min. 30 cm wolnej przestrzeni ze względu na wiatr. Przy panelu 2278 mm długości to oznacza, że realne zapotrzebowanie na miejsce wzrasta do około 2300 mm w poziomie.

Transport paneli 550 W bywa problematyczny, bo ich długość przekracza 2 metry. Standardowe samochody osobowe nie pomieszczą takich modułów, a wniesienie ich na piętro może wymagać demontażu balustrady lub użycia windy budowlanej. Warto to zaplanować przed dostawą.

Wentylacja to trzeci czynnik, o którym łatwo zapomnieć. Moduły montowane bez szczeliny powietrznej tracą nawet 10-15% wydajności przez przegrzewanie. Dolna krawędź panela musi mieć zapewniony przepływ powietrza, a wysokość ramy wpływa na to, jak duża szczelina powstaje po zamontowaniu.

Ile waży panel 550 W i jak obciąża dach

Waga panelu 550 W zaczyna się od 27 kg w wariancie glass-folia, a kończy na 32-35 kg w wersji glass-glass. Przeliczając to na metr kwadratowy dachu, uzyskujemy obciążenie rzędu 11-15 kg/m². To mniej niż pokrycie z dachówki ceramicnej, które potrafi ważyć 40-60 kg/m².

Konstrukcja dachu skośnego w typowym domu jednorodzinnym wytrzymuje obciążenie rzędu 100-150 kg/m², co bez trudu pomieści instalację fotowoltaiczną. Warto jednak sprawdzić stan więźby, zwłaszcza w starszych budynkach, gdzie drewno mogło zostać zaatakowane przez wilgoć lub szkodniki.

Przy obciążeniu 14 kg/m² instalacja 10 kWp zajmująca ok. 50 m² dachu dokłada do konstrukcji dodatkowe 700 kg. To niewiele w porównaniu z pokryciem dachowym i śniegiem zalegającym zimą. Niemniej norma PN-EN 1991-1-3 wymaga, aby przy projektowaniu uwzględnić łączne oddziaływanie wiatru, śniegu i ciężaru własnego modułów.

Jeśli planujesz montaż na dachu płaskim, obciążenie rozkłada się inaczej, bo panele leżą pod kątem 10-15° na specjalnych stelażach. W takim układzie dochodzi siła wiatru działająca na spodnią część modułu, która może wynosić 80-120 kg/m² przy wichurze. Balast lub kotwy mechaniczne muszą temu przeciwdziałać.

Half-cut vs full-cell co warto wiedzieć

Technologia half-cut dzieli każde ogniwo na dwie połówki, co zmniejsza rezystancję wewnętrzną i podnosi moc modułu o 2-3% przy tym samym rozmiarze. Moduły 550 W z ogniwami half-cut mają 144 ogniwa (czyli 288 połówek), a wersje full-cell wykorzystują 72 duże ogniwa. Te drugie są dziś rzadko spotykane w segmencie mocy 550 W.

Half-cut lepiej radzi sobie z częściowym zacienieniem, bo górna i dolna połowa panela pracują niezależnie. Jeśli na jedną część pada cień od komina, druga nadal produkuje prąd. To ważna zaleta przy dachach z lukarnami i kominami.

Ile paneli 550 W zmieścisz na typowym dachu

Standardowy dach jednorodzinnego domu o powierzchni 40 m² pomieści od 12 do 16 paneli 550 W, co daje instalację o mocy 6,6-8,8 kWp. Zużycie prądu typowej czteroosobowej rodziny wynosi 4-6 MWh rocznie, więc taka instalacja pokrywa zapotrzebowanie z nawiązką.

Aby obliczyć dokładną liczbę modułów, zmierz dach i odejmij strefy zacienione, kominy, lukarny oraz pasy nadrynnowe. Przyjmij, że jeden panel 550 W zajmuje ok. 2,58 m² powierzchni montażowej (2,278 × 1,134 m). Jeśli dach ma 40 m² użytecznej powierzchni, dzielisz tę liczbę przez 2,58 i uzyskujesz ~15 paneli.

Orientacja dachu ma ogromne znaczenie dla opłacalności. Strona południowa daje 100% produkcji, południowo-wschodnia lub południowo-zachodnia 90-95%, a wschodnia lub zachodnia ok. 80%. Dach skierowany na północ nie nadaje się do montażu, chyba że zastosujesz panele dwustronne (bifacjalne), które odbijają światło od podłoża.

Sprawdź, czy dach nadaje się pod dany typ panela

Wymiary ogniw i standaryzacja modułów 550 W

Każdy panel 550 W składa się z ogniw fotowoltaicznych, których rozmiar determinuje wymiary całego modułu. Dominują dziś ogniwa M10 (182 × 182 mm) oraz M12 (210 × 210 mm), przy czym te drugie stały się standardem w segmencie 550 W i powyżej. Mniejsze ogniwa M6 (166 × 166 mm) obsługują raczej moduły 400-450 W.

Przejście z ogniw M6 na M10 zwiększyło moc modułu o ok. 100 W przy wzroście powierzchni zaledwie o 8%. To efekt lepszego wypełnienia ramy ogniwami większego formatu, czyli mniejszej ilości martwej przestrzeni między nimi. Moduły 550 W z ogniwami M12 mają 120 ogniw w układzie 10 × 12 lub 6 × 20.

Sprawność ogniwa monokrystalicznego M12 wynosi 23-24,5%, a całego modułu 21-22,5%. Różnica między sprawnością ogniwa a modułu wynika z utrat mocy na ramie, szkle antyrefleksyjnym i połączeniach elektrycznych. Producenci podają oba parametry na karcie katalogowej.

Standaryzacja wymiarów ułatwia dobór komponentów montażowych. Klemy, profile aluminiowe i haki pasują do modułów o tej samej wysokości ramy, niezależnie od producenta. Wyjątkiem są panele bifacjalne z podwójnym szkłem, które bywają o 2-5 mm grubsze.

Checklista przed zakupem paneli 550 W

• Pomiar dachu zmierz rzut połaci i odejmij kominy, lukarny, okna
• Nośność więźby sprawdź stan krokwi i krokiew z dokumentacją budowlaną
• Kąt nachylenia optymalnie 30-40° dla Polski
• Odstępy kominiarskie min. 1,5 m od komina wg przepisów ppoż.
• Zacienienie oceń cień od drzew, sąsiednich budynków, anten
• Transport sprawdź, czy ciężarówka dojedzie, a panele wniosą się po schodach
• Inwerter dobierz falownik do napięcia i prądu modułów
• Zgodność z prawem zgłoszenie lub pozwolenie przy panelach >2 m²

Nietypowe wymiary kiedy 550 W to za dużo

Nie każdy dach pomieści moduły 550 W. Wąskie połacie o szerokości poniżej 2,5 m wymuszają stosowanie mniejszych paneli 400-450 W, bo inaczej zmieścisz tylko jeden rząd zamiast dwóch. Panele pośrednie o długości 1350-1470 mm i mocy 360-400 W bywają w takich sytuacjach jedynym rozsądnym wyjściem.

Moduły elastyczne mają zupełnie inne wymiary: 1500 × 680 mm przy mocy 180-200 W lub 1300 × 1100 mm przy mocy 250-300 W. Ich grubość nie przekracza 3 mm, co pozwala montować je na powierzchniach zakrzywionych, ale sprawność jest niższa o 3-5 punktów procentowych w porównaniu ze sztywnymi odpowiednikami.

Panele wypełniające luki to rozwiązanie dla dachów z lukarnami lub skosami, gdzie standardowy moduł nie pasuje. Producenci oferują warianty o zmniejszonej szerokości (np. 1000 × 2278 mm) lub krótszej długości (1900 × 1134 mm). Kosztują od 5 do 15% więcej od standardu, ale pozwalają dobrać instalację co do metra kwadratowego.

FAQ krótkie odpowiedzi na częste pytania

Czy panele 550 W pasują na balkon? Nie, ich wymiary i waga są zbyt duże. Na balkon stosuje się mikroinstalacje 200-400 W z panelami 1500 × 680 mm.

Ile paneli 550 W na 100 m² dachu? Teoretycznie 35-38 modułów, ale po odjęciu krawędzi i przeszkód realnie 28-32 sztuki, czyli 15-17 kWp.

Czy panele 550 W potrzebują mocniejszego inwertera? Inwerter dobiera się do łącznej mocy instalacji, a nie pojedynczego modułu. Instalacja 10 kWp wymaga falownika o mocy 10 kW.

Jak sprawdzić, czy panel 550 W zmieści się na przyczepie? Zmierz dach przyczepy. Standardowy moduł ma 2278 × 1134 mm i waży 28 kg, co przekracza możliwości większości kamperów.

Co z panelami na dachu płaskim? Wymiary są identyczne jak na dachu skośnym, ale potrzebujesz stelaża balastowego lub kotew. Koszt konstrukcji nośnej rośnie o 15-25%.

Aktualne ceny paneli 550 W w Polsce (2026)

Ceny hurtowe paneli 550 W kształtują się w przedziale 450-750 zł za sztukę, co daje ok. 200-320 zł/m². Moduły glass-glass kosztują 15-20% więcej niż standardowe glass-folia, ale oferują 30-letnią gwarancję na spadek mocy. Przy zakupie powyżej 20 sztuk wielu dystrybutorów oferuje rabaty ilościowe sięgające 10-18%.

Całkowity koszt instalacji 10 kWp wraz z montażem i inwerterem wynosi dziś 28 000-38 000 zł, w zależności od regionu i stopnia skomplikowania dachu. Dzięki programowi Mój Prąd można odzyskać do 6 000 zł dotacji, a pozostałą kwotę rozliczyć w systemie net-billing przez 15 lat.

Przed podpisaniem umowy z instalatorem sprawdź, czy oferowane moduły mają certyfikaty IEC 61215 i IEC 61730 oraz wpis w rejestrze PVEL lub na liście tier-1 Bloomberga. Brak tych dokumentów oznacza wyższe ryzyko awarii i problemy z odszkodowaniem, jeśli panel zostanie uszkodzony gradobiciem lub wadą fabryczną.
