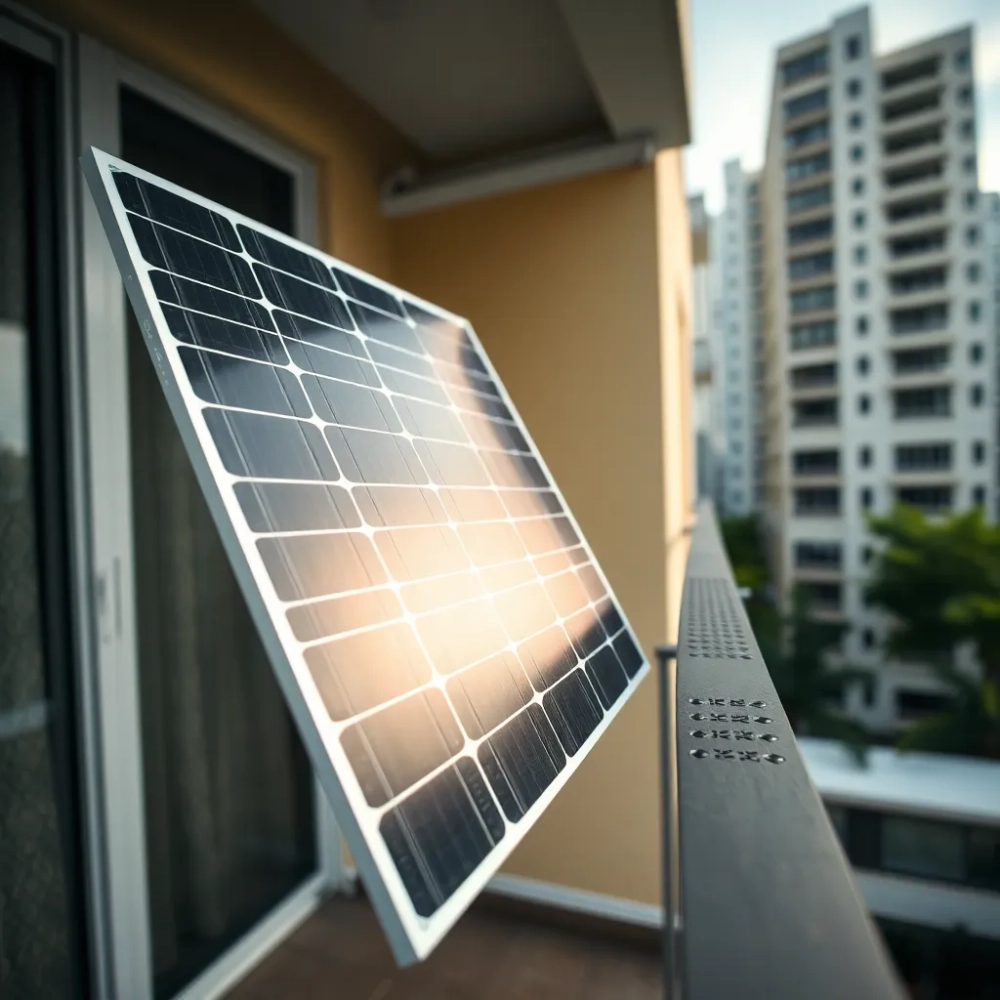

Jakie wymiary paneli fotowoltaicznych sprawdzą się na balkonie?

Wymiary paneli 400 W a 500 W co wybrać na balkon?

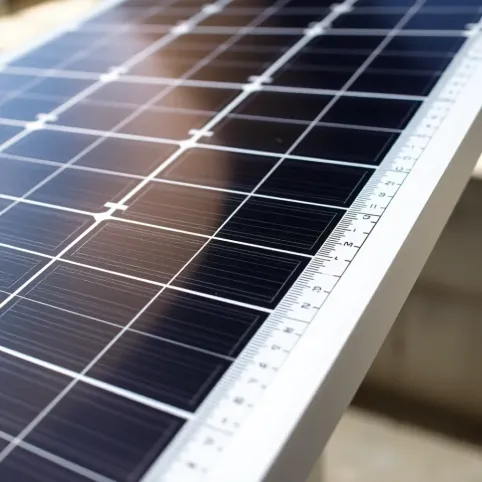

Standardowy moduł monokrystaliczny o mocy 400 W mierzy najczęściej około 1722 × 1134 × 30 mm, a jego waga oscyluje w granicach 21-22 kg. Wersja 500 W bywa dłuższa o 10-15 cm i cięższa o 3-4 kg, ponieważ każdy dodatkowy wat wymaga większej powierzchni ogniw lub ich gęstszego upakowania. Różnica ta wydaje się niewielka, lecz na balkonie o szerokości 1,2 m jeden taki moduł może już nie zmieścić się obok barierki, drugiego ani donicy z ziołami.

• Wymiary paneli 400 W a 500 W co wybrać na balkon?
• Jak dopasować rozmiar paneli do powierzchni balkonu?
• Kąt nachylenia i orientacja paneli na balkonie

Grubość ramy również rośnie wraz z mocą cieńsze profile 30 mm sprawdzają się przy mniejszych modułach, natomiast panele 500 W coraz częściej otrzymują ramy 35 mm dla zachowania sztywności. Szersza rama zwiększa moment bezwładności panela, więc ten sam wiatr działający na większą płytę wytwarza większy moment obrotowy przy mocowaniu. Na balkonie, gdzie zaczepy są punktowe, ta różnica potrafi zdecydować o trwałości całej konstrukcji po pierwszej silniejszej wichurze.

Na małym balkonie liczy się każdy centymetr, dlatego wybór między 400 a 500 W sprowadza się do prostej arytmetyki. Jeśli dostępna przestrzeń po odjęciu 20 cm marginesu z każdej strony wynosi np. 2,3 m × 1,1 m, mieści się dokładnie jeden panel 400 W, a 500 W już nie. Gdy balkon mierzy 3 m i więcej, różnica staje się mniej dotkliwa i warto policzyć stosunek ceny do uzyskiwanych kilowatogodzin.

Kiedy nie wybierać paneli 500 W? Przy balkonach wąskich, w starym budownictwie z kruchą barierką albo przy ograniczeniu nośności 80-100 kg/m². Cięższy moduł w połączeniu z ramą montażową potrafi przekroczyć dopuszczalne obciążenie, a normy PN-EN 1991-1-1 i Eurokod 1 traktują barierki balkonowe jako elementy o ograniczonej wytrzymałości na obciążenia skupione.

Jak dopasować rozmiar paneli do powierzchni balkonu?

Pomiar zaczyna się od rzeczywistej długości podłogi balkonowej w najdłuższym miejscu, pomniejszonej o szerokość barierki i margines manipulacyjny wynoszący co najmniej 15 cm. Wymiary paneli fotowoltaicznych na balkon należy nanosić na kartkę w skali 1:20, ponieważ błąd rzędu 5 cm potrafi zniweczyć cały plan przy ograniczonej przestrzeni. Wielu inwestorów zapomina, że moduł trzeba nie tylko wstawić, ale też wyjąć serwis, czyszczenie czy wymiana inwertera wymagają swobodnego dostępu do krawędzi.

Kolejnym krokiem jest sprawdzenie wysokości barierki. Minimalne wymiary paneli fotowoltaicznych na balkon określa nie tyle producent, co fizyka: cień rzucany przez barierkę potrafi zmniejszyć uzysk roczny o 8-15%, gdy moduł znajduje się tuż za nią. Optymalnie panel powinien wystawać ponad górną krawędź barierki przynajmniej 20-30 cm lub być od niej odsunięty o podobną odległość. W praktyce oznacza to konieczność dobrania konstrukcji wsporczej o regulowanym kącie i wysokości.

Kluczowy, a często pomijany parametr to obciążenie skupione działające na posadzkę. Norma PN-EN 1991-1-1 dopuszcza na balkonach mieszkalnych obciążenie użytkowe 2,5-3,0 kN/m², ale po uwzględnieniu współczynników bezpieczeństwa realne rezerwy bywają mniejsze, zwłaszcza w blokach z wielkiej płyty. Przy panelu 24 kg, ramie 8 kg i konstrukcji wsporczej 12 kg łączna masa pojedynczej instalacji sięga 44 kg, rozłożone na punktowy fundament stelaża.

Sprawdzenie nośności poprzedza zakup, ponieważ wymiana paneli to tańsza operacja niż remont balkonu. Gdy wynik budzi wątpliwości, lepiej wybrać lżejsze moduły typu half-cut o masie poniżej 20 kg albo zastosować rozkład obciążenia na większą liczbę punktów podparcia. W budynkach z lat 70. i 80. normy były łagodniejsze, więc współczesna instalacja bywa pierwszym poważnym testem dla stropu.

Kąt nachylenia i orientacja paneli na balkonie

Optymalny kąt nachylenia w polskich warunkach wynosi 30-35°, co wynika z położenia geograficznego i średniorocznej wysokości słońca nad horyzontem. Im bardziej płaski montaż, tym większa strata zimą, gdy słońce operuje nisko; im bardziej stromy, tym większe zyski w grudniu kosztem lipcowej produkcji. Na balkonie nachylenie 30° stanowi rozsądny kompromis, ponieważ moduł o wymiarach 1722 × 1134 mm ustawiony pod takim kątem zwiększa swoją głębokość o około 86 cm, co trzeba uwzględnić przy planowaniu wolnej przestrzeni przed barierką.

Orientacja balkonu dyktuje kierunek, w jakim skierowane są moduły, i rzadko bywa w pełni południowa. Odchylenie 30° na wschód lub zachód zmniejsza uzysk roczny o 4-6%, a odchylenie 60° już o 12-18%. Fizyka tego zjawiska jest prosta: fotony padające pod kątem zamiast prostopadle odbijają się od powierzchni szkła, a nie wnikają w strukturę krzemu, więc prąd w obwodzie spada. W takiej sytuacji wybór modułu o wyższej sprawności 22% zamiast 20% potrafi odrobić część strat.

Barierka balkonowa potrafi pełnić rolę naturalnego wspornika, o ile jej konstrukcja spełnia wymagania normy PN-EN 1993-1-1 dla stali lub PN-EN 1992-1-1 dla żelbetu. Uchwyt montażowy obejmujący słupek lub poziomy element barierki musi przenosić siły ssące wiatru dochodzące do 0,6-0,9 kN/m² w strefie wiatrowej I i II Polski, zgodnie z PN-EN 1991-1-4. Bez tego kąt nachylenia i orientacja mają drugorzędne znaczenie instalacja po prostu nie przetrwa pierwszej silnej wichury.

Wybierając kąt nachylenia na balkonie, warto potraktować moduł jak żagiel płaski łapie mniej wiatru, ale i mniej słońca zimą, a stromy odwrotnie. Najlepszy kompromis na szerokości geograficznej Warszawy, Krakowa czy Gdańska to 30°, chyba że balkon wychodzi na północ wtedy każdy stopień pochylenia w kierunku południowym ma znaczenie.

Praktycznym trikiem stosowanym przy ograniczonej głębokości balkonu jest montaż paneli na wysokości 80-120 cm nad posadzką, na wsporniku wysuniętym do przodu. Wymiary paneli fotowoltaicznych na balkon pozostają wtedy niezmienione, lecz zmienia się geometria układu: cień barierki nie pada na moduł, a kąt 30° realizowany jest względem wspornika, nie posadzki. To rozwiązanie wymaga jednak konsultacji ze spółdzielnią albo zarządcą budynku, bo ingeruje w elewację.

Kiedy nachylenie 30° nie wchodzi w grę, lepszy montaż płaski pod kątem 5-10° niż rezygnacja z instalacji. Strata 10-12% uzysku przy zachowaniu bezpieczeństwa i estetyki bywa rozsądniejsza niż ambitne projekty kończące się awarią barierki albo reklamacją sąsiedzką. W takim scenariuszu warto sięgnąć po moduły bifacjalne, które zbierają światło odbite od posadzki balkonu, odbierając w ten sposób kilka procent spadku produkcji.

Kluczowa zasada brzmi: najpierw mierzenie, potem dobieranie mocy. Wymiary paneli fotowoltaicznych na balkon determinują nie tylko uzysk, ale też dobór inwertera mikrofalownik musi obsługiwać napięcie maksymalne modułu w najzimniejszy dzień, gdy napięcie w punkcie mocy wzrasta o około 12-15% względem warunków STC. Pominięcie tej zależności prowadzi do pracy inwertera poza zakresem i spadku sprawności całego systemu nawet o 5-7%.

Przed zakupem zmierz balkon trzykrotnie raz na poziomie podłogi, raz na wysokości 1 m i raz przy barierce. Tolerancje wykonawcze oraz krzywizny konstrukcji potrafią zaskoczyć nawet doświadczonych instalatorów.

Na koniec jedno zdanie podsumowujące cały proces decyzyjny: zmierz balkon z marginesem 20 cm, sprawdź nośność barierki i stropu, dobierz kąt nachylenia 30° przy ekspozycji zbliżonej do południowej albo płaski montaż z modułami bifacjalnymi w pozostałych przypadkach. Te cztery kroki rozwiązują dziewięćdziesiąt procent dylematów, zanim w ogóle zajrzysz do katalogu producenta.

Źródła danych i norm

• PN-EN 1991-1-1 oddziaływania na konstrukcje, ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach
• PN-EN 1991-1-4 oddziaływania na konstrukcje, oddziaływania wiatru
• PN-EN 1993-1-1 projektowanie konstrukcji stalowych
• PN-EN 1992-1-1 projektowanie konstrukcji żelbetowych
• Dane katalogowe modułów monokrystalicznych 400-500 W dostępne w kartach technicznych producentów paneli
• Wytyczne operatorów sieci dystrybucyjnych dotyczące mikroinstalacji
