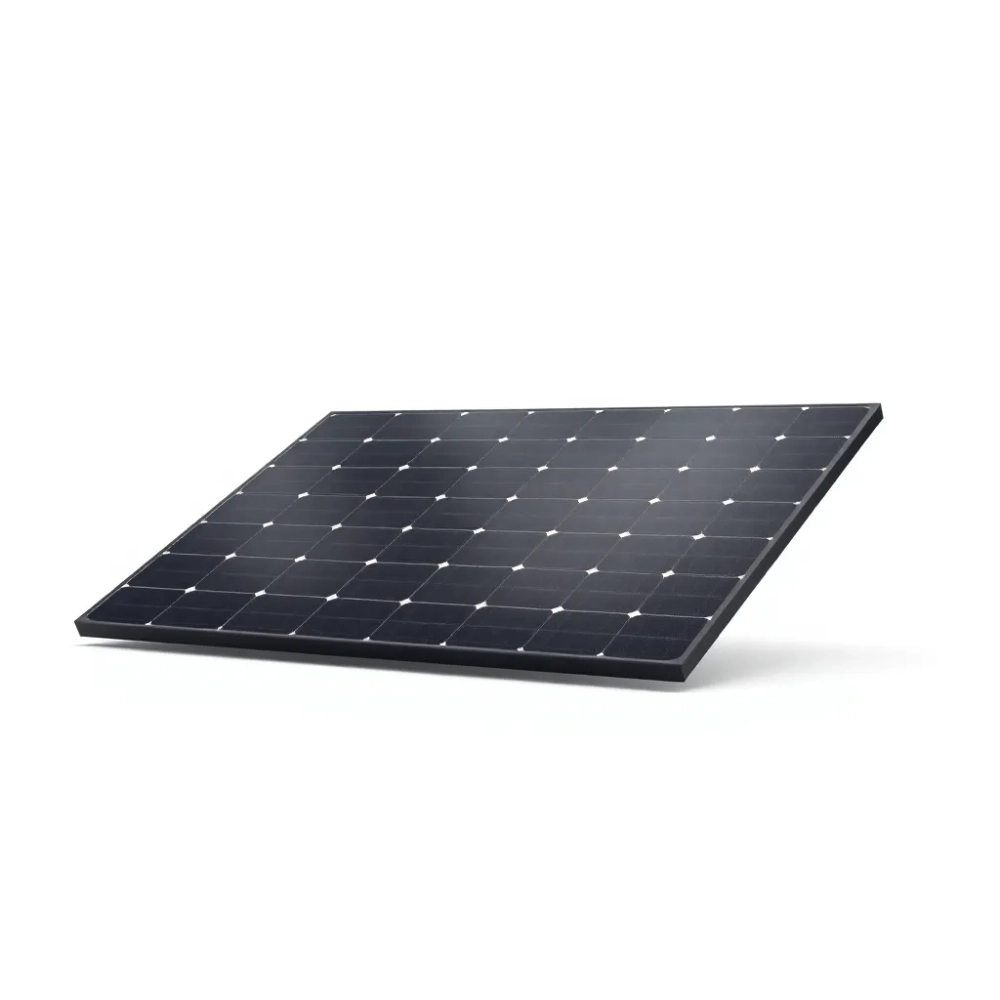

Jakie wymiary ma panel fotowoltaiczny 500 W? Sprawdź, zanim kupisz

Pięćset watów mocy w jednym module brzmi jak obietnica producenta, lecz za tą liczbą stoi konkretna bryła krzemu, szkła i aluminium, która musi zmieścić się na dachu albo na gruncie. Wymiary panelu fotowoltaicznego 500 W to pierwsza rzecz, jaką warto sprawdzić przed zakupem, bo różnice między producentami sięgają kilkunastu centymetrów i potrafią przesądzić o tym, czy instalacja w ogóle się zmieści na zaplanowanej powierzchni.

• Jak zmieniają się wymiary paneli 500 W w zależności od producenta
• Wymiary panelu 500 W a dostępna powierzchnia dachu jak to pogodzić
• Waga i grubość panelu fotowoltaicznego 500 W co jeszcze warto wiedzieć
• Długość i szerokość panelu 500 W w kontekście normy montażowej
• Jak wymiary wpływają na decyzję zakupową
• Odpowiedzi na najczęstsze pytania inwestorów

Jak zmieniają się wymiary paneli 500 W w zależności od producenta

Moc nominalna 500 W nie wynika z żadnej normy, lecz z bieżącej opłacalności produkcyjnej ogniw. Większość modułów w tej klasie bazuje na ogniwach typu PERC lub TOPCon o wymiarach 182 mm × 182 mm (format M10) albo 210 mm × 210 mm (format G12). To właśnie wybór formatu ogniwa decyduje o tym, czy panel będzie miał 120, 132, czy 144 ogniwa połączone szeregowo.

Moduły z ogniwami M10 zwykle mieszczą się w obrysie 2094 mm × 1038 mm × 35 mm i osiągają masę około 23,5 kg. Wersje z 132 ogniwami tego samego formatu rosną do 2278 × 1134 mm, a masa wzrasta do 27-28 kg. Panele oparte na ogniwach G12 (210 mm) bywają nieco krótsze, bo kompensuje to większe ogniwo, ale za to szersze typowy moduł 500 W w tej technologii ma wymiary 2172 × 1303 × 35 mm i wagę 30-32 kg.

Różnice wynikają z gęstości upakowania ogniw i grubości folii EVA, która w niższej klasie modułów ma 0,45 mm, a w modułach o podwyższonej odporności na PID osiąga 0,55 mm. Każdy milimetr więcej w przekroju mnoży się później przez rozstaw haków dachowych, więc chcąc zaplanować konstrukcję montażową, trzeba znać realne wymiary konkretnego modelu, a nie tylko deklarowaną moc.

Tabela porównawcza popularnych formatów

Warto przy tym pamiętać, że identyczna moc 500 W z dwóch różnych modułów nie oznacza identycznej powierzchni. Moduł G12 o mocy 500 W potrafi być o 15% większy od modułu M10 tej samej mocy, jeśli producent zdecydował się na konfigurację 120 ogniw w układzie half-cell. Ta rozbieżność wynika bezpośrednio z gorszego wypełnienia powierzchni szkła mniejszą liczbą ogniw.

W praktyce oznacza to, że planując liczbę paneli na dachu, nie powinno się przeliczać samej mocy, lecz zawsze pole robocze pojedynczego modułu. Instalacja 10 kWp wymaga średnio 20 paneli 500-watowych, ale w zależności od producenta zajmie od 43 do 51 m² połaci dachowej.

Wymiary panelu 500 W a dostępna powierzchnia dachu jak to pogodzić

Obliczanie realnej powierzchni montażowej zaczyna się od zmierzenia dachu, a kończy na weryfikacji strefy obciążenia śniegiem i wiatrem. Moduły o wymiarach zbliżonych do 2,3 m × 1,1 m wymagają minimum 1,2 m wolnej przestrzeni w świetle krokwi, jeśli idą pionowo, albo 1,2 m wolnej szerokości, jeśli idą poziomo. Bez tego marginesu nie da się bezpiecznie poprowadzić haków montażowych zgodnie z normą PN-EN 1991-1-3.

Drugim ogranicznikiem bywa kształt dachu. Na dachach wielospadowych z lukarnami albo oknami połaciowymi liczy się nie pole kwadratowe, lecz liczba pełnych rzędów, które da się ustawić. Rząd 10 paneli 500 W jeden za drugim to już 23 metry bieżące, a do tego dochodzi zachowanie 20 cm szczeliny wentylacyjnej między rzędami, co daje dodatkowe 2 m na każde 10 modułów.

Przy projektowaniu instalacji naziemnej na gruncie dochodzi jeszcze jeden parametr: rozstaw podpór w konstrukcji nośnej. Im dłuższy panel, tym większe siły zginające działają na jego ramę pod naporem śniegu, więc system balastowy musi być liczony na obciążenie do 5400 Pa od strony tylnej, a od frontu do 2400 Pa, jeśli dach jest płaski i kąt nachylenia paneli wynosi 10-15°.

Przelicznik prosty: jeden panel 500 W o wymiarach 2094 × 1038 mm zajmuje w rzucie 2,17 m², ale wraz z odstępem montażowym 30 mm liczy się realnie 2,23 m². Na dachu o powierzchni 50 m² po odjęciu strefy komunikacyjnej i marginesu 50 cm od krawędzi zostaje realnie około 38 m², co wystarcza na 17 modułów, czyli 8,5 kWp. Doliczenie mocy do 10 kWp wymaga powiększenia dachu lub rezygnacji z części odstępów serwisowych.

Waga i grubość panelu fotowoltaicznego 500 W co jeszcze warto wiedzieć

Masa modułu 500 W mieści się w przedziale 23-33 kg, przy czym rama aluminiowa odpowiada za około 30% tej wagi. Rama w cieńszych modułach ma grubość ścianki 1,5 mm i jest tłoczona z jednego arkusza, w droższych wariantach spotyka się profile 2,0 mm ze wzmocnieniem w narożnikach. Grubość samego laminatu (szkło-EVA-ogniwa-EVA-backsheet) wynosi około 4-5 mm, a całość z ramą daje profil 35 mm, choć na rynku pojawiają się już wersje 30 mm premium i 40 mm wzmocnione.

Całkowite obciążenie dachu rośnie proporcjonalnie do liczby modułów. Instalacja 10 kWp na 20 panelach waży łącznie 470-660 kg, co po rozłożeniu na 38 m² daje 12-17 kg/m². To wartość znacznie poniżej obciążenia śniegiem strefy II, wynoszącego 80-120 kg/m², więc typowy dach skośny nie odczuje różnicy. Inaczej wygląda sytuacja na stropie nad ostatnią kondygnacją budynku z płaskim dachem, gdzie obciążenie musi zweryfikować konstruktor.

Kiedy wymiary panelu 500 W mogą być problemem

• Na dachach o spadku poniżej 15° moduły montuje się na dodatkowej konstrukcji, co podnosi ich wysokość o 15-25 cm narzędziem kąta nachylenia.
• W strefach wiatrowych I i II połacie dachówki karpiówki o niskim formacie mają zbyt małą nośność na haki przelotowe; konieczne jest wówczas zastosowanie haków dachówkowych z wymianą fragmentu łaty.
• W przypadku dachów z membraną EPDM lepszym rozwiązaniem okażą się lżejsze panele 23-25 kg niż pełne 32 kg, ponieważ ogranicza to ryzyko wciskania membrany w klepisko przy dużym gradzie.

Grubość panelu wpływa też na estetykę montażu. Moduł 30 mm na dachu z blachy na rąbek stojący wystaje mniej ponad połać, co ma znaczenie w strefach objętych ochroną konserwatorską, gdzie każdy centymetr ponad pokrycie bywa przedmiotem sporu z konserwatorem zabytków.

Wymiary a sprawność jak to naprawdę działa

Sprawność modułu 500 W nie zależy wyłącznie od powierzchni ogniw, lecz od tego, ile światła przechodzi przez szkło antyrefleksyjne, ile odbije się od ramy i jak sprawnie działa dioda bypass przy partial shadowing. Różnica 1% sprawności między modułami o tych samych wymiarach oznacza przy instalacji 10 kWp dodatkowe 100 kWh rocznie, czyli realnie około 80 zł oszczędności.

Temperaturowy współczynnik mocy dla paneli mono PERC to typowo -0,35%/K, a dla TOPCon -0,30%/K. Latem przy temperaturze ogniwa 65°C (20°C powietrza + nasłonecznienie) panel 500 W realnie oddaje 466-470 W, co rzadko kiedy ktoś uwzględnia w domowych kalkulacjach. Właśnie dlatego warto patrzeć nie na moc szczytową, lecz na uzysk roczny z 1 kWp, który w polskich warunkach wynosi 950-1100 kWh.

Długość i szerokość panelu 500 W w kontekście normy montażowej

Polskie przepisy oparte na Eurokodzie 1 (PN-EN 1991-1-1 i PN-EN 1991-1-3) definiują obciążenia, które konstrukcja montażowa musi przenieść w strefie wiatrowej i śniegowej budynku. W drugiej strefie wiatrowej, dominującej w większości Polski, parcie wiatru na płaską powierzchnię panelu może wynosić 0,6-1,1 kPa, co przy module 2094 × 1038 mm oznacza siłę 1,3-2,4 kN na jeden punkt mocowania w połaci nawietrznej.

Producenci systemów montażowych podają w kartach technicznych dozwolone rozstawy haków w zależności od strefy. Dla modułu 2278 × 1134 mm w II strefie wiatrowej i III strefie śniegowej rozstaw haków wynosi maksymalnie 1,4 m, co wymaga na dachu ośmiometrowym co najmniej 6 podpór. Zmniejszenie odstępu do 1,1 m poprawia bezpieczeństwo, ale podnosi koszt konstrukcji o 12-18%.

Wpływ wymiarów na transport i logistykę

Standardowa paleta z 26 panelami 500 W o wymiarach 2094 × 1038 mm zajmuje powierzchnię 1,8 × 1,1 m i waży około 670 kg. Moduły o długości 2,3 m wymagają już palety o długości 2,4 m, co oznacza konieczność zamówienia transportu z naczepą o długości co najmniej 13,6 m. W praktyce załadunek na dach wymaga w obu przypadkach windy dekarskiej o udźwigu do 250 kg, ponieważ żaden panel nie powinien być wnoszony ręcznie powyżej pierwszej kondygnacji.

Jak wymiary wpływają na decyzję zakupową

Przy wyborze panelu 500 W warto porównywać nie moc, lecz pole mocy, czyli stosunek mocy nominalnej w watach do pola modułu w m². Pole mocy dla wariantu M10 132-cell wynosi 233 W/m², dla G12 120-cell już 226 W/m², a dla G12 132-cell nawet 221 W/m². Im wyższe pole mocy, tym mniejszą powierzchnię dachu zajmuje każdy kilowat instalacji, co ma znaczenie przy ograniczonym metrażu.

Klienci, którzy planują powiększenie instalacji w przyszłości, powinni wybierać panele o modularnej liczbie ogniw łatwo dostępnej w przyszłych edycjach danego producenta. Moduły 120-cell są obecnie standardem dla instalacji domowych, lecz w perspektywie 5-7 lat mogą zostać zastąpione wariantami 108-cell z ogniwami 182 mm, dzielonymi na trzy sekcje zamiast dwóch.

Przykład dopasowania do rzeczywistej połaci

Dach dwuspadowy 10 × 8 m o kącie 35° i ekspozycji południowo-zachodniej, lukarna 1,5 m szerokości, jeden komin. Po odjęciu 50 cm od krawędzi, 1 m od komina i 1,5 m na lukarnę zostaje realnie 60 m² użytecznej połaci. Przy module 2094 × 1038 mm mieści się tu 27 sztuk, co daje 13,5 kWp. Zmiana na moduł G12 2172 × 1303 mm zmniejsza liczbę paneli do 21, czyli 10,5 kWp, ponieważ każdy moduł zajmuje o 27% więcej powierzchni.

Taka sama instalacja fotowoltaiczna może zatem różnić się mocą o 3 kWp w zależności od wymiarów paneli, mimo identycznej deklarowanej mocy pojedynczego modułu. Właśnie dlatego przed podpisaniem umowy warto poprosić wykonawcę o schemat montażowy z naniesionymi rzeczywistymi wymiarami paneli, a nie tylko o ogólne zapewnienie, że instalacja się zmieści.

Odpowiedzi na najczęstsze pytania inwestorów

Czy panele 500 W są większe od paneli 450 W? Przeciętnie o 8-12 cm w długości i 4-6 cm w szerokości. Różnica wynika z dodatkowych ogniw lub większej powierzchni aktywnej każdego ogniwa przy wzroście sprawności.

Ile paneli 500 W zmieści się na dachu 100 m²? W praktyce 35-42 sztuki, czyli 17,5-21 kWp, zależnie od kształtu dachu, liczby kominów i typu montażu (pionowy lub poziomy).

Jaką tolerancję wymiarową mają panele 500 W? Większość producentów deklaruje ±2 mm na długości i ±1,5 mm na szerokości, co wynika z dylatacji termicznej ramy aluminiowej w zakresie -40°C do +85°C.

Czy warto kupować panele 500 W o grubości 30 mm zamiast 35 mm? Grubość 30 mm zwykle oznacza moduły premium z ramą tłoczoną na zimno. Są lżejsze o 1,5-2 kg i łatwiejsze w montażu, ale różnica cenowa sięga 15-20% w stosunku do wariantu 35 mm tej samej mocy.

Jak wymiary wpływają na wydajność w upalne dni? Większy panel wolniej się nagrzewa, bo ma większą masę termiczną, ale jednocześnie trudniej go chłodzi naturalny przepływ powietrza od spodu. W efekcie różnica temperatury ogniwa między modułem 23 kg a 32 kg sięga 2-3°C, czyli 0,6-1% mocy wyjściowej.

Wybór paneli 500 W powinien zaczynać się od fizycznych wymiarów i dopasowania do dachu, a nie od mocy nominalnej, która w kartach katalogowych wygląda identycznie dla kilkunastu wariantów. Konkretne wymiary pozwalają uniknąć sytuacji, w której moduły nie mieszczą się w zaplanowanym rzędzie albo wymagają zmiany kąta montażu, co obniża uzysk roczny o kilka procent.

Po zweryfikowaniu wymiarów pozostaje już tylko sprawdzić warunki gwarancji, współczynnik degradacji rocznej (zwykle 0,4-0,55%) i obecność certyfikatu IEC 61215 oraz IEC 61730, które potwierdzają zgodność z normami europejskimi.

Źródła danych i norm

PN-EN 1991-1-1 i PN-EN 1991-1-3 (Eurokod 1), PN-EN 1999-1-1 (konstrukcje aluminiowe), PN-EN 13501-1 (klasyfikacja ogniowa), IEC 61215 (moduły krystaliczne), IEC 61730 (bezpieczeństwo modułów), UL 790 (odporność na ogień). Dane techniczne modułów pochodzą z kart katalogowych producentów oraz raportów instytutów certyfikujących TÜV Rheinland, TÜV Süd i VDE. Programy dotacyjne omówione w kontekście poradnika: Moja Elektrownia Wiatrowa, Moje Ciepło, Czyste Powietrze, Termomodernizacja, NaszEauto, Grant OZE (informacje nfo.pv-monitoring.eu, nfosigw.gov.pl).
