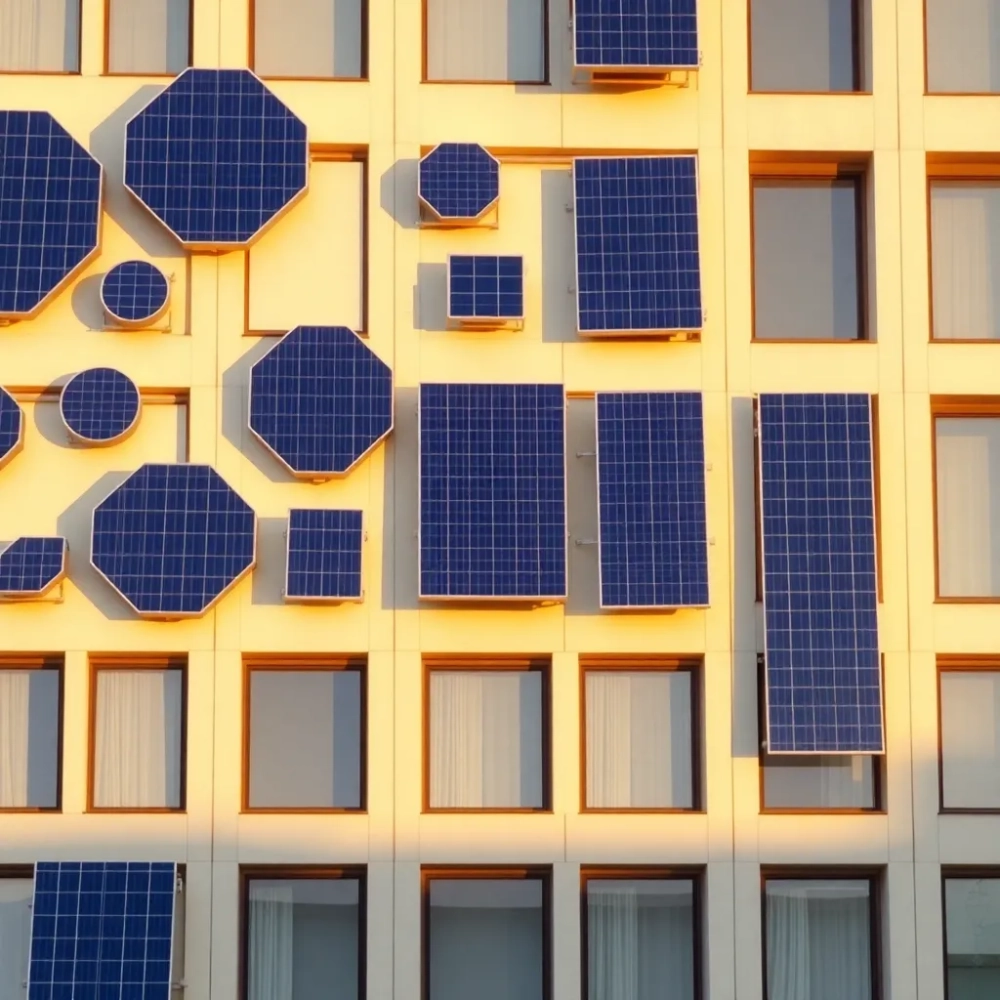

Nietypowe wymiary paneli fotowoltaicznych: co zrobić, gdy dach nie jest standardowy?

Standardowy panel fotowoltaiczny 400 Wp mierzy około 172 cm długości i 113 cm szerokości, lecz ten rozmiar w niczym nie przypomina modułów sprzed dekady. Na rynku pojawiają się konstrukcje o długości przekraczającej 2,4 m, kompaktowe płytki 1,35 m, a nawet elastyczne arkusze, które zaginają się w dłoni. Wybór wymiaru to nie kwestia estetyki, lecz konkretnej fizyki: rozmiar ogniwa, liczba ogniw w module, grubość szkła hartowanego i rama aluminiowa razem definiują ciężar, powierzchnię montażową i to, czy dach w ogóle udźwignie instalację. Zrozumienie tych zależności pozwala uniknąć sytuacji, w której piękny katalogowy panel okazuje się za szeroki na wąską bramę wjazdową albo za ciężki dla starej więźby.

• Nietypowe rozmiary paneli PV: kiedy standardowy moduł po prostu nie pasuje
• Panele fotowoltaiczne do małych dachów: kompaktowe formaty od 1,35 m do 1,47 m
• Elastyczne i balkonowe panele PV: nietypowe wymiary modułów do nietypowych zastosowań
• Wymiary wg mocy: master-tabela dla inwestora
• Waga paneli a nośność dachu
• Wpływ rozmiaru panelu na dobór inwertera
• Checklist przed montażem: krok po kroku
• Rozwój ogniw i zmiany wymiarów: oś czasu
• FAQ: najczęściej zadawane pytania

Nietypowe rozmiary paneli PV: kiedy standardowy moduł po prostu nie pasuje

Nietypowe wymiary paneli fotowoltaicznych wynikają z trzech ograniczeń: powierzchni dachu, nośności konstrukcji i logistyki dostawy. Standardowy moduł 60-ogniwowy zajmuje 1,65 m², ale rzeczywisty potrzebny obszar rośnie o 20-30% po doliczeniu odstępów montażowych i strefy przeciwpożarowej.

Przepisy przeciwpożarowe w Polsce (Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki) wymagają przy instalacjach powyżej 20 m² pozostawienia wzdłuż kalenicy i krawędzi dachu pasów wolnych o szerokości 30-50 cm. To oznacza, że z dachu o wymiarze 10 × 8 m realnie użytkowała powierzchnia pod panele kurczy się o około 3-4 m² w stosunku do powierzchni geometrycznej.

Próg 20 m² wpływa też na przepisy straży pożarowej, ponieważ instalacja o powierzchni przekraczającej tę wartość wymaga uzgodnienia projektu z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Konsekwencja jest prosta: większe moduły o mocy 600-700 Wp pozornie dają wyższą wydajność z metra kwadratowego, ale w praktyce mogą nie zmieścić się w dopuszczalną strefę bez konieczności dzielenia stringów lub rezygnacji z mocy.

Granica 2 metrów: problem logistyczny, o którym rzadko się mówi

Panele 600 Wp mierzą zwykle 217-238 cm długości. Przy wnoszeniu na dach standardowymi klatkami schodowymi (szerokość biegu 110-120 cm) taki moduł nie przejdzie w pionie. Montażyści kładą go wtedy na boku, co zwiększa ryzyko mikropęknięć ogniw jeszcze przed pierwszym uruchomieniem.

Rozwiązaniem bywa winda dekarska, ale jej koszt dzienny (300-600 zł netto w 2024 r.) pochłania oszczędność wynikającą z wyższej mocy pojedynczego modułu. Dlatego wąska brama wjazdowa, kręte schody lub brak możliwości ustawienia rusztowania potrafią skuteczniej niż cena zadecydować o rozmiarze instalacji.

Tolerancja wymiarowa: ±2 mm, które potrafią zepsuć dzień ekipie

Norma IEC 61215 dopuszcza odchyłki wymiarowe na poziomie ±2 mm dla modułów 60-ogniwowych i ±3 mm dla większych konstrukcji. Na dachu z 20 paneli ustawionych w dwóch rzędach ta tolerancja kumuluje się do 4 cm różnicy między skrajnymi modułami.

Konsekwencja: szyny montażowe trzeba ciąć na bieżąco, a klemy dociskowe regulować z dokładnością milimetrową. Przy panelach jednego producenta w jednej dostawie problem zwykle nie występuje, ale mieszanie modułów 400 Wp z jednej palety i 410 Wp z drugiej potrafi skończyć się godzinami szlifowania profili.

Panele fotowoltaiczne do małych dachów: kompaktowe formaty od 1,35 m do 1,47 m

Kompaktowe moduły o długości 1,35-1,47 m powstały z myślą o dachach jednospadowych o wąskiej kalenicy oraz o zabudowie szeregowej, gdzie każdy metr szerokości połaci decyduje o liczbie modułów. Zwykle mieszczą 54 ogniwa monokrystaliczne w układzie 6 × 9 i osiągają moc 360-380 Wp.

Ich wymiary to zwykle 1350-1470 mm × 1000-1040 mm przy masie 16-19 kg. Czemu tak mało? Mniejsza powierzchnia ogniw oznacza krótsze taśmy łączące, mniejsze straty rezystancyjne i niższą temperaturę pracy, co w warunkach polskiego lata przekłada się na wyższy uzysk roczny.

Kiedy kompakt działa lepiej niż standard

Na dachu o wymiarze 6 × 4 m (24 m² powierzchni geometrycznej) kompaktowe moduły 360 Wp pozwalają ustawić 4 rzędy po 3 sztuki, łącznie 12 paneli. To daje moc 4,32 kWp i 4,8 kWp rocznej produkcji w warunkach polskich. Ten sam dach przy standardowych panelach 400 Wp zmieści najwyżej 10 sztuk w układzie 5 × 2, czyli 4 kWp.

Logika jest prosta: gdy szerokość połaci jest mniejsza niż 1 m użytkowej po odjęciu strefy kalenicy, kompakt wygrywa liczbą modułów. Gdy połać ma 5 m i więcej, standardowy moduł daje lepszy stosunek mocy do liczby klem i szyn.

Wpływ liczby ogniw na rozmiar i masę

Każde ogniwo monokrystaliczne M10 (182 mm) zajmuje wraz z odstępem około 19 cm długości modułu. Czyli różnica między panelem 54-ogniwowym a 60-ogniwowym to 6 ogniw × 19 cm = 114 cm. Ta prosta zależność geometryczna determinuje całą rodzinę formatów.

Nowe ogniwa M12 (210 mm) kompresują ten układ jeszcze bardziej, bo ogniwo samo w sobie rośnie, więc moduł 66-ogniwowy z ogniwami M12 ma długość zbliżoną do klasycznego 72-ogniwowego M10. Trend jest czytelny: w górę mocy, ale w dół z liczbą modułów w stringu.

Elastyczne i balkonowe panele PV: nietypowe wymiary modułów do nietypowych zastosowań

Elastyczne panele PV różnią się od sztywnych modułów tym, że zamiast szkła hartowanego i aluminiowej ramy mają polimerową folię laminacyjną o grubości 2-3 mm. Dzięki temu zginają się w łuku o promieniu 30 cm i ważą 3-5 kg/m², podczas gdy klasyczny panel to 11-13 kg/m².

Ich typowe wymiary to 120 × 60 cm przy mocy 100-180 Wp lub 150 × 70 cm przy 200-250 Wp. Spotyka się też paski 30 × 100 cm do łodzi i kamperów, ale ich sprawność (15-18%) odbiega od sztywnych modułów monokrystalicznych (21-23%).

Plug & play na balkon: mocne strony i granice zastosowania

Systemy balkonowe 800 Wp to zwykle 2-4 panele sztywne o wymiarach 120 × 60 cm, ustawione na barierce w uchwycie balastowym. Masa zestawu z obciążeniem to 25-35 kg, co wymaga sprawdzenia nośności barierki (norma PN-EN 1991-1-1:2004 wskazuje 0,5-1,0 kN/m).

Kiedy nie stosować elastycznych modułów? Przy dachach płaskich o kącie 0-10° i pełnym nasłonecznieniu, bo przegrzewają się szybciej niż sztywne (folia EVA przewodzi ciepło 10× wolniej niż szkło) i w upalne dni lipca mogą tracić nawet 25% sprawności.

Praktyka montażu elastycznych modułów

Elastyczne arkusze klejone są bezpośrednio do blach trapezowych lub membran PVC/DPC za pomocą taśmy butylowej. Kluczowy jest docisk: 1-2 tygodnie pod obciążeniem 5 kg/m², aby klej związał trwale. Brak docisku kończy się odspojeniem krawędzi po pierwszym silnym wietrze.

Przewaga nad modułami ramowymi pojawia się wtedy, gdy dach ma łuki, kosze lub wykusze. Żaden sztywny panel 172 × 113 cm nie przylegnie do powierzchni o promieniu zagięcia 50 cm, elastyczny przylegnie bez problemu, bo jego warstwa aktywna jest naniesiona na teksturowanym krzemie o grubości 160-200 µm.

Wymiary wg mocy: master-tabela dla inwestora

Zależność między mocą a rozmiarem nie jest liniowa, bo zależy od trzech czynników: sprawności ogniwa (19-23%), jego rozmiaru (M6/M10/M12) i liczby w module. Moduł 300 Wp może mieć 1,55 m², ale 600 Wp na tych samych ogniwach zajmie 2,6 m².

Pięćsetka na dachu jednorodzinnym to już ryzyko logistyczne i konstrukcyjne. Nie dlatego, że obciążenie jest za duże (11-13 kg/m² zostaje w normie PN-EN 1991-1-1 dla dachów o nachyleniu do 30°), lecz dlatego, że moduł 2,00 m wnosi się na dach trudniej niż 1,72 m, a szersza rama zwiększa moment siły wiatru.

Kalkulator na papierze: 40 m² dachu → ile kWp?

Dach dwuspadowy 8 × 5 m, nachylenie 35°, skierowany na południe. Po odjęciu 80 cm strefy ppoż. przy kalenicy i krawędziach realna powierzchnia to 40 m² geometrycznie, ale po odliczeniu pasa 50 cm od krawędzi bocznych i 30 cm od kalenicy zostaje 32 m² użytkowej.

Na 32 m² panelami 420 Wp (1,85 × 1,13 m = 2,09 m²) w układzie pionowym zmieścisz 15 modułów w trzech rzędach po 5 sztuk. Daje to 6,3 kWp mocy. Roczny uzysk w polskich warunkach to 5,8-6,5 MWh, czyli pokrycie 70-80% rocznego zużycia przeciętnego gospodarstwa domowego (4 000 kWh).

Waga paneli a nośność dachu

Standardowy moduł 400 Wp waży 21-23 kg, czyli 11-13 kg/m². Dodajmy do tego szyny montażowe (1,5-2 kg/m²), klemy (0,3 kg/m²) i okablowanie (0,2 kg/m²). Łączne obciążenie instalacji waha się od 13 do 16 kg/m².

Dla dachu o konstrukcji krokwiowej 8 × 18 cm w rozstawie 90 cm nośność obliczeniowa waha się w przedziale 80-120 kg/m² w zależności od gatunku drewna i klasy. Zostaje więc ogromny zapas, nawet po doliczeniu obciążenia śniegiem (do 120 kg/m² w strefie III wg PN-EN 1991-1-3). Problem zaczyna się przy stropodachach wentylowanych z płytami panwiowymi lub przy dachach z prefabrykatów żerańskich, gdzie nośność miejscowa potrafi spadać do 40 kg/m².

Kiedy waga jest problemem, a kiedy nie

Stropodach betonowy z lat 70.: brak problemu, udźwignie 50 kg/m² bez dodatkowej ekspertyzy. Więźba dachowa po termomodernizacji z dodatkowym ociepleniem 30 cm wełny: tu każdy kilogram ma znaczenie, bo ogniomurowa płyta G-K od spodu daje pozornie solidną powierzchnię, ale konstrukcja poniżej bywa projektowana na 60-80 kg/m² łącznie z dachówką.

Przy wagach przekraczających 15 kg/m² (instalacje 600+ Wp na małej połaci) warto zamówić opinię konstruktora. Koszt 400-800 zł, a pozwala uniknąć sytuacji, w której dach ugina się pod śniegiem po pierwszej zimie z instalacją.

Wpływ rozmiaru panelu na dobór inwertera

Panele 600 Wp wytwarzają prąd zwarcia 13-14 A, podczas gdy klasyczne 400 Wp dają 10-11 A. Inwerter stringowy z maksymalnym prądem wejścia 12 A nie obsłuży takiego modułu bez strat, bo każde MPPT (Maximum Power Point Tracker) ma swój własny limit prądowy.

W praktyce oznacza to, że moduły 600 Wp parujemy z inwerterami o prądzie wejściowym co najmniej 14-16 A na MPPT, czyli segmentem o mocy 25-40 kW. Jeśli planujesz 10 paneli 600 Wp jako string 6 kWp, lepiej wybrać falownik 8 kW z MPPT 16 A niż 6 kW z MPPT 12 A, bo ten drugi odetnie 15-20% mocy w słoneczne południe.

Konsekwencja rozmiaru modułu dla napięcia stringu

Panel 600 Wp ma napięcie obwodu otwartego 41-45 V, podobnie jak 400 Wp (37-41 V). Różnica jest zbyt mała, by wpływać na liczbę modułów w stringu, ale w połączeniu z wyższym prądem daje wyższą moc w tym samym przekroju kabla. To akurat zaleta: te same 4 mm² wystarczą do 16 A, których 600 Wp wymaga, więc nie trzeba przekładać instalacji.

Checklist przed montażem: krok po kroku

• Zmierz połacie dachu w świetle krokwi z dokładnością 5 cm, nie z projektu archiwalnego.
• Sprawdź kąt nachylenia w każdej połaci, różnica 5° między stronami wschodnią a zachodnią zmienia uzysk o 10%.
• Wyznacz strefę ppoż. 30-50 cm od krawędzi bocznych, 30-40 cm od kalenicy, 30 cm od koszy.
• Zweryfikuj nośność na podstawie dokumentacji budynku lub opinii konstruktora.
• Sprawdź dostęp: szerokość bramy, krętość schodów, możliwość ustawienia windy dekarskiej.
• Przelicz string na warunki zimowe: napięcie obwodu otwartego w temp. -10°C rośnie o 12-15%, co może przekroczyć maksymalne napięcie wejściowe inwertera.
• Zaplanuj trasę kablową DC i AC oddzielnie, zgodnie z PN-HD 60364-7-712.
• Sprawdź zacienienie w narzędziu PVsol lub PVGIS dla każdej połaci w grudniu i czerwcu.

Rozwój ogniw i zmiany wymiarów: oś czasu

Ewolucja ogniwa krzemowego wyznacza rytm zmian w rozmiarach modułów. W 2010 r. standardem były ogniwa M0 (156 × 156 mm) w modułach 60-ogniwowych o mocy 230-250 Wp. Każda kolejna generacja (M2, M4, M6) zwiększała wymiar ogniwa o 2-4 mm, ale przełomem stało się dopiero wprowadzenie ogniwa M10 (182 mm) w 2020 r. i M12 (210 mm) w 2021 r.

Skok z M6 na M12 oznacza wzrost powierzchni ogniwa o 80%, co przełożyło się na wzrost mocy modułu z 340 Wp do 600 Wp w ciągu pięciu lat. Standaryzacja po 2010 r. (raporty ITRPV) przewidywała, że średnia moc modułu wzrośnie do 2025 r. do 500 Wp, co się potwierdziło z dokładnością do 10 Wp.

Dlaczego dziś panele są większe

Mechanizm jest czysto ekonomiczny: większe ogniwo oznacza mniej połączeń taśmowych na metr kwadratowy, mniejsze straty rezystancyjne i krótszy czas montażu. Każdy zaoszczędzony minut na linii produkcyjnej obniża koszt wytwarzania o 0,5-1%. Producenci, którzy nie przeszli na M12, tracą przewagę cenową 8-12% na rynku hurtowym.

Dla inwestora oznacza to jednak wybór: tańsze moduły 600 Wp kosztem ograniczeń montażowych albo droższe 400 Wp z większą elastycznością. Przy cenach modułów 400 Wp na poziomie 380-450 zł netto i 600 Wp 480-550 zł netto (hurt, 2024 r.) różnica w koszcie za wat wynosi 5-10 groszy, ale w praktyce montażowej różnica się niweluje.

FAQ: najczęściej zadawane pytania

Czy zmieszczę panele 600 Wp na dachu o powierzchni 30 m²?

Tak, ale tylko 11-12 sztuk w jednym rzędzie, co daje 6,6-7,2 kWp. Wymaga to dachu o długości co najmniej 12 m, bo każdy moduł mierzy 2,17 m, a potrzebujesz jeszcze 30 cm odstępu między nimi.

Jaki jest najmniejszy panel fotowoltaiczny?

Najmniejsze standardowe moduły monokrystaliczne mają 30 × 30 cm i moc 5-10 Wp, ale są to modele do ładowania akumulatorów 12 V. Miniaturowe panele polikrystaliczne do zegarków i kalkulatorów mają wymiary 5 × 5 cm i moc ułamkową.

Panel elastyczny czy sztywny: co lepsze na dach samochodu?

Elastyczny, pod warunkiem że dach jest aluminiowy lub z włókna szklanego z możliwością klejenia taśmą butylową. Sztywny panel 100 Wp na dachu auta waży 8 kg i wymaga ramy, co podnosi środek ciężkości pojazdu.

Kiedy panele 400 Wp są lepsze niż 600 Wp?

Gdy dach ma liczne przeszkody (kominy, lukarny, okna), a wąskie pasy wolnej powierzchni nie pomieszczą modułów 2,17 m. Wtedy mniejsze 400 Wp o długości 1,72 m wpasują się w każdą lukę.

Źródła danych i norm

Wymiary i masy modułów na podstawie kart katalogowych producentów publikowanych na stronach: jinkosolar.com, longi.com, q-cells.com, risenenergy.com. Tolerancje wymiarowe i wymagania jakościowe wg normy IEC 61215 (moduły krystaliczne). Mechanika obciążeń wg PN-EN 1991-1-1 (obciążenia stałe) i PN-EN 1991-1-3 (obciążenia śniegiem). Wymagania przeciwpożarowe wg Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Instalacje elektryczne wg PN-HD 60364-7-712. Dane o obciążeniu śniegiem w Polsce z atlasu stref śniegowych ITB. Ceny modułów i koszty montażu na podstawie raportów rynkowych IEO (Instytut Energetyki Odnawialnej) i portalu branżowego energiaisolarnie.pl za okres 2023-2024.
