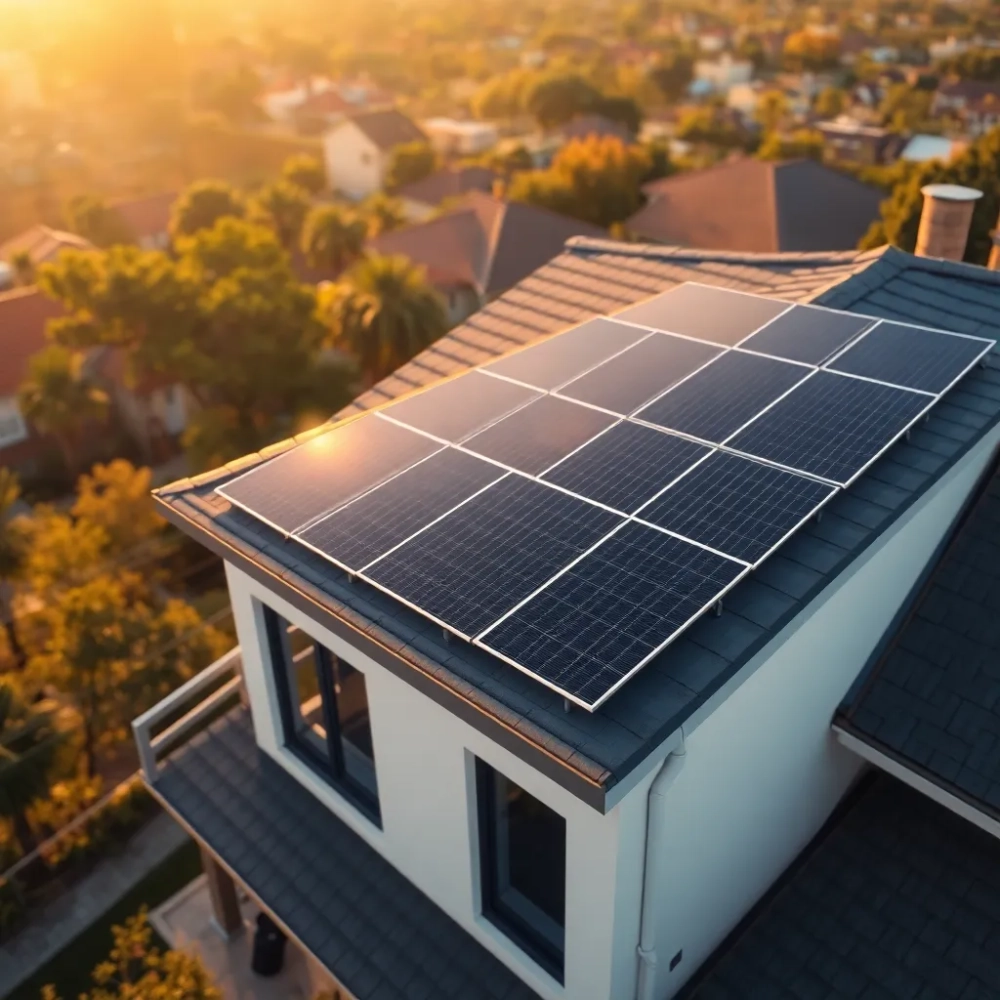

Czy panele fotowoltaiczne mogą wystawać poza obrys dachu?

Dwa dodatkowe moduły na dachu potrafią wygenerować przez dwadzieścia pięć lat nawet kilkanaście tysięcy złotych oszczędności, dlatego pokusa, by montować panele fotowoltaiczne możliwie blisko krawędzi, jest całkowicie zrozumiała. Wystawanie modułów poza obrys dachu jest technicznie wykonalne, a normy branżowe dopuszczają odstępstwa od zalecanych marginesów pod warunkiem spełnienia konkretnych wymagań konstrukcyjnych. Pytanie brzmi nie „czy wolno”, lecz kiedy warto podjąć ryzyko, a kiedy bezpieczniej zrezygnować z dwóch paneli.

• Minimalna odległość paneli PV od krawędzi dachu wg MCS
• Montaż paneli 10 cm od krawędzi dachu: warunki dopuszczające odstępstwo
• Wzmocnienie montażu paneli przy krawędzi dachu: trzecia szyna i obciążenia wiatrem
• Checklist przed podjęciem decyzji
• Mikroklimat, wiatr i śnieg w polskich warunkach
• Realny scenariusz: 18 paneli na dachu o wymiarach 8×5 m
• Kiedy zrezygnować z minimalnego marginesu

Minimalna odległość paneli PV od krawędzi dachu wg MCS

Standard Microgeneration Certification Scheme (MCS), stosowany powszechnie w branży europejskiej, w punkcie 5.9.7 zaleca zachowanie marginesu minimum 400 mm od krawędzi, kalenicy oraz okapu. Polscy instalatorzy traktują ten dokument jako punkt odniesienia, choć nie jest on polskim aktem prawnym.

Norma posługuje się trzema kategoriami językowymi o odmiennej mocy wiążącej. Słowo „musi” oznacza wymóg bezwzględny, „powinien” to norma bezwzględna w rozumieniu inżynierii, a „należy” to zalecenie, od którego można formalnie odejść po spełnieniu dodatkowych warunków. Punkt 5.9.7 używa właśnie formy „należy”, co otwiera furtkę dla mniejszych marginesów niż 400 mm.

Warto rozróżnić tę subtelną hierarchię, ponieważ instalatorzy nagminnie powołują się na „normę MCS” tak, jakby każde jej zdanie było równie wiążące. Tymczasem przepis mówi o marginesie jako wartości zalecanej, a projektant może uzasadnić inne rozwiązanie obliczeniami i dokumentacją.

Minimalna odległość paneli PV od krawędzi dachu według MCS wynika z trzech fizycznych zjawisk. Pierwsze to siły ssące wiatru, które rosną wykładniczo w strefie przyporządkowanej do 1,5 m od krawędzi. Drugie to naprężenia termiczne modułu przy mocowaniu krótszym niż cztery zaciski. Trzecie to ryzyko zsuwania się śniegu po gładkiej powierzchni modułu.

Polskie przepisy prawa budowlanego nie regulują wprost odległości paneli od krawędzi dachu. Kluczowe pozostają warunki techniczne, jakim powinny odpowiadać budynki, oraz normy Eurocode, zwłaszcza PN-EN 1991-1-4 dotycząca obciążenia wiatrem. W strefach wiatrowych I i II marginesy można skracać łatwiej niż w strefie III, gdzie wiatr osiąga prędkości referencyjne powyżej 26 m/s.

Jak instalatorzy odczytują MCS w praktyce

Łatwiej zastosować pełne 400 mm i nie sporządzać dodatkowej dokumentacji niż wdrażać wzmocnienia. Wielu wykonawców traktuje zalecenie jako wymóg, bo uprojenie procedury eliminuje spory z inwestorem i ubezpieczycielem.

To praktyka rynkowa, nie wymóg normatywny. Projektant z uprawnieniami może przyjąć mniejszy margines, jeśli wykaże obliczeniowo, że mocowania przeniosą obciążenia. Koszt takiej dokumentacji zwykle wynosi od 800 do 2500 zł, w zależności od regionu i stopnia skomplikowania dachu.

Rozmowa z instalatorem powinna zaczynać się od pytania, czy firma ubezpiecza instalację w wariancie z marginesem mniejszym niż 400 mm. Brak takiej polisy oznacza, że ewentualne szkody pokrywa inwestor z własnej kieszeni.

Montaż paneli 10 cm od krawędzi dachu: warunki dopuszczające odstępstwo

Norma MCS wymienia cztery przesłanki uzasadniające skrócenie marginesu. Każda z nich wymaga osobnego sprawdzenia i udokumentowania, bo wszystkie muszą być spełnione łącznie.

Pierwszy warunek to wzmocnienie mocowań. Standardowy rozstaw haków dachowych wynosi około 1,2-1,5 m. Przy krawędzi stosuje się zagęszczenie do 0,6-0,8 m, a w narożnikach nawet co drugą krokiew. Dodatkowa trzecia szyna montażowa, biegnąca równolegle do krokwi, rozkłada siły ssące wiatru na większą powierzchnię modułu.

Drugi warunek dotyczy bezpieczeństwa dachówek kalenicowych. Przy montażu blisko kalenicy istnieje ryzyko pęknięcia gąsiorów ceramicznych pod naciskiem śruby mocującej. Dachówki kalenicowe mają grubość 15-25 mm i nie tolerują punktowych obciążeń przekraczających 0,5 kN.

Trzeci warunek to niezakłócony spływ wody. Panel wystający poza krawiedź dachu zmienia geometrię strumienia wody deszczowej i roztopowej, co sprzyja powstawaniu zacieków na elewacji oraz przyspieszonej korozji okapów. Rozstaw modułów przy krawędzi powinien uwzględniać kierunek spływu i kąt nachylenia dachu.

Czwarty warunek obejmuje zabezpieczenie przed zsuwaniem śniegu. Moduł PV ma współczynnik tarcia statycznego około 0,05-0,15, znacznie niższy niż dachówka ceramiczna (0,4-0,6). Śnieg zsuwający się po gładkiej powierzchni może osiągać prędkość 6 m/s i uderzać z siłą niszczącą elementy poniżej, takie jak pokrywy jacuzzi, samochody czy fragmenty elewacji.

Uderzenie 80-120 kg masy śniegu zsuwającego się z paneli przy nachyleniu 30° i ekspozycji południowej potrafi wgnieść pokrywę akrylową jacuzzi na głębokość kilku centymetrów. Takie przypadki kończą się zwykle odmową wypłaty odszkodowania, bo ubezpieczyciel kwestionuje poprawność montażu.

Rozwiązaniem są płotki przeciwśniegowe, nazywane też „śnieżnymi psami”. Montaż bloku zaczepowego zwiększa masę instalacji o około 4-6 kg/mb i podnosi koszt o 80-140 zł za metr bieżący, lecz eliminuje ryzyko szkód.

Kiedy 10 cm marginesu to za mało

Ekspozycja zachodnia i północno-zachodnia sprzyja dłuższej retencji śniegu, bo moduły wolniej się nagrzewają i wolniej odparowują wilgoć. W takiej sytuacji margines mniejszy niż 20 cm wymaga bezwzględnie płotków przeciwśniegowych.

Klimat morski (Trójmiasto, Półwysep Helski) różni się od kontynentalnego (Mazowsze, Lubelszczyzna) przede wszystkim wilgotnością i kierunkiem dominujących wiatrów. Nad morzem wiatr zachodni o sile 8°B w skali Beauforta potrafi poderwać luźno zamocowany moduł, dlatego mocowania krawędziowe muszą przenosić siłę ssącą co najmniej 2,4 kN/m².

Wzmocnienie montażu paneli przy krawędzi dachu: trzecia szyna i obciążenia wiatrem

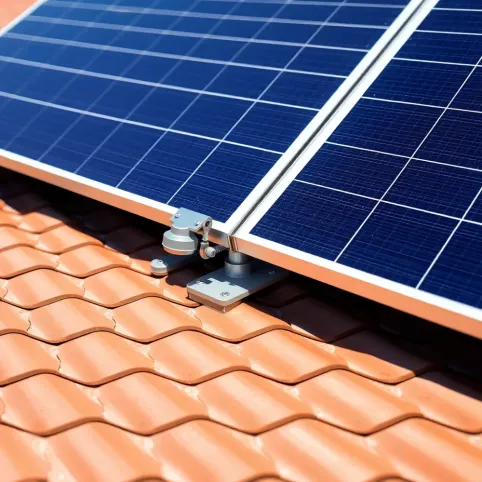

Standardowa konstrukcja nośna składa się z dwóch szyn biegnących prostopadle do krokwi. W strefie krawędziowej projektant dorzuca trzecią szynę, która rozkłada obciążenie ściskające i ssące na trzy punkty zamiast dwóch, co zmniejsza naprężenia w module o 30-40%.

Koszt trzeciej szyny przy krawędzi zależy od długości pasa i typu profilu. Aluminium anodowane o przekroju 40×40 mm kosztuje około 45-65 zł/mb. Dla pasa o szerokości 1,7 m (typowy moduł) dodatkowy wydatek wynosi 150-220 zł na każdy panel krawędziowy.

Przy instalacji 18-panelowej z dwoma panelami w strefie krawędziowej łączny koszt wzmocnienia oscyluje w granicach 600-900 zł. To mniej niż cena dwóch dodatkowych modułów w wariancie bezpiecznym, gdzie traci się nie tylko moduły, ale też inwerter o wyższej mocy (dopasowany do mniejszej instalacji).

Zaciski środkowe i końcowe: dlaczego rozmiar ma znaczenie

Zacisk środkowy łączący dwa sąsiednie moduły ma szerokość około 20 mm. Zacisk końcowy, mocujący skrajny panel do szyny, potrzebuje 30-50 mm, ponieważ obejmuje ramę modułu od strony zewnętrznej. Te różnice przekładają się na realny rozstaw modułów na dachu.

Pomiar „od wewnątrz” mieszkania bywa mylący. Grubość ściany kolankowej (15-25 cm) i nawis okapu (20-60 cm) sprawiają, że zewnętrzna płaszczyzna dachu zaczyna się kilkanaście centymetrów dalej niż sugeruje rzut z poddasza. Pomiar laserowy od strony kalenicy daje wiarygodną wartość marginesu.

Nośność krokwi i typy pokrycia

Krokwie kratowe (wiórowe lub stalowo-drewniane) mają nośność niższą o 20-35% niż krokwie z litego drewna sosnowego. Przy montażu blisko krawędzi lepiej sprawdzają się krokwie pełne o przekroju minimum 80×200 mm, klasy C24 wg PN-EN 338.

Pokrycie z blachy trapezowej toleruje mocowanie blisko krawędzi lepiej niż dachówka ceramiczna, bo blacha rozkłada punktowe obciążenie na większą powierzchnię. Śruby mocujące wchodzą w trapez bez ryzyka pęknięcia, czego nie da się powiedzieć o dachówce karpiówce, która przy nacisku śruby potrafi się rozłupać wzdłuż linii wypalania.

Alternatywy, gdy margines nie wychodzi

Moduły o mniejszych wymiarach (np. 1,5 m × 0,9 m zamiast 1,7 m × 1,0 m) pozwalają upakować więcej paneli w tej samej powierzchni. Sprawność takich modułów bywa niższa o 2-3 punkty procentowe, lecz bilans energetyczny pozostaje korzystny, bo liczba modułów rośnie o 15-20%.

Optymalizatory mocy firm takich jak SolarEdge czy Huawei rozwiązują problem zacienienia krawędzi, ale nie zastępują wzmocnień mechanicznych. Montaż optymalizatorów na module krawędziowym daje średnio 4-7% dodatkowej produkcji rocznej, kosztem około 350-500 zł za sztukę wraz z montażem.

Checklist przed podjęciem decyzji

• Zmierz zewnętrzną płaszczyznę dachu (nie od wewnątrz) laserem lub miarą zwijaną z poziomu krawędzi okapu.
• Uwzględnij grubość zacisków końcowych: 30-50 mm na każdą stronę modułu.
• Sprawdź strefę wiatrową wg PN-EN 1991-1-4 dla swojej lokalizacji (I, II lub III).
• Zweryfikuj nośność krokwi i typ pokrycia: krokwie kratowe wymagają dodatkowych wzmocnień.
• Zapytaj instalatora o koszt trzeciej szyny przy krawędzi i polisę obejmującą montaż z marginesem poniżej 400 mm.
• Zaplanuj płotki przeciwśniegowe, jeśli ekspozycja jest zachodnia lub kąt nachylenia przekracza 25°.
• Poproś projektanta z uprawnieniami o obliczenia statyczne dla mocowań krawędziowych.

Przed podpisaniem umowy warto poprosić o symulację produkcji w wariancie 16 i 18 paneli. Różnica w uzysku rocznym wynosi zwykle 12-18%, a różnica w koszcie inwestycji 8-14%. Dopiero po przełożeniu tych wartości na realne oszczędności widać, czy skrócenie marginesu faktycznie się opłaca.

Mikroklimat, wiatr i śnieg w polskich warunkach

Polska podzielona jest na trzy strefy wiatrowe oznaczane cyframi rzymskimi. Strefa I obejmuje większość zachodniej i centralnej Polski z prędkością referencyjną wiatru do 22 m/s. Strefa II to pas od Pomorza po Podkarpacie z wartościami 22-26 m/s. Strefa III to obszary górskie i podgórskie, gdzie wiatr przekracza 26 m/s i wymaga znacznie masywniejszych mocowań.

Obciążenie śniegiem zależy od regionu jeszcze bardziej niż wiatr. Pas nadmorski i zachodni otrzymuje rocznie 30-60 kg/m², podczas gdy Podhale i Beskidy nawet 180-250 kg/m². Dach o nachyleniu 30° na Podhalu musi przenosić obciążenie paneli rzędu 80-120 kg/m², co wymusza krokwie o przekroju co najmniej 100×220 mm.

Ekspozycja południowa vs zachodnia zmienia logikę montażu. Południe nagrzewa się szybciej, śnieg zsuwa się samoczynnie po 2-4 godzinach od opadu. Zachód utrzymuje pokrywę nawet przez kilka dni, bo moduły nie osiągają temperatury topnienia lodu (0°C przy braku bezpośredniego słońca).

Konsekwencje dla doboru marginesu

Południe z krótką retencją śniegu toleruje mniejsze marginesy. Wystarczą standardowe mocowania, bo siła zsuwająca działa krótko i nie osiąga wartości niszczącej. Zachód wymaga marginesu co najmniej 20-25 cm i płotków przeciwśniegowych, inaczej ryzyko szkód rośnie lawinowo.

Północ to osobna kategoria. Panele ustawione na północ produkują 55-70% energii w porównaniu z południem, więc walka o każdy centymetr marginesu mija się z celem. Lepiej w ogóle nie montować paneli na północnej połaci, niż ryzykować awarię dla marnych uzysków.

Realny scenariusz: 18 paneli na dachu o wymiarach 8×5 m

Dach dwuspadowy o wymiarach 8×5 m na połaci południowej mieści 18 paneli o wymiarach 1,72×1,13 m w układzie 3 rzędy po 6 modułów. Rozstaw z zaciskami środkowymi i końcowymi daje łączną szerokość instalacji około 11,2 m przy rozstawie rzędów 3,6 m.

Zmierzone marginesy w tym układzie wynoszą: 11 cm od okapu, 9 cm od kalenicy i 7 cm od bocznych krawędzi. To wartości mniejsze niż zalecane 400 mm, ale fizycznie wykonalne przy zastosowaniu wzmocnień.

Koszt wariantu z wzmocnieniami rozkłada się następująco: trzecia szyna aluminiowa w strefie krawędziowej (3 rzędy × 4 m × 55 zł = 660 zł), dodatkowe haki dachowe w rozstawie co 60 cm (16 sztuk × 35 zł = 560 zł), płotki przeciwśniegowe na dolnej krawędzi (6 m × 110 zł = 660 zł). Łączny koszt wzmocnień to około 1880 zł, czyli 9% wartości całej instalacji.

Zysk z dwóch dodatkowych paneli przez 25 lat wynosi około 15 000 zł. Po odjęciu kosztów wzmocnień (1880 zł), zwiększonego ubezpieczenia (średnio 200 zł rocznie przez 25 lat = 5000 zł) i konserwacji płotków (200 zł rocznie = 5000 zł) bilans netto pozostaje dodatni: około 3000-4000 zł zysku wobec wariantu bezpiecznego z 16 panelami.

Ubezpieczyciel odmówi wypłaty za uszkodzone mienie, jeśli w dokumentacji montażu brakuje obliczeń dla mocowań krawędziowych. Tani instalator, który „zrobi jak trzeba bez papierów”, oszczędza inwestorowi 2000 zł na starcie, ale zabiera spokój ducha na 25 lat eksploatacji.

Kiedy zrezygnować z minimalnego marginesu

Dach z krokwiami kratowymi i pokryciem ceramicznym w strefie wiatrowej II to zły kandydat do skracania marginesów. Kombajnacja niskiej nośności krokwi, kruchej dachówki i silnego wiatru mnoży ryzyka w sposób trudny do opanowania samymi wzmocnieniami.

Budynek zabytkowy lub objęty opieką konserwatora wymaga nie tylko zgody na montaż, ale też dodatkowej dokumentacji fotograficznej przed i po. Skrócenie marginesu w takiej sytuacji to proszenie się o spór z urzędem konserwatorskim.

Dach o nachyleniu powyżej 45° sprzyja samoczynnemu zsuwaniu śniegu z dużą prędkością. Moduły umieszczone blisko krawędzi działają jak zjeżdżalnia. Bez rozbudowanego systemu płotków (co najmniej dwa rzędy) lepiej zachować pełny margines.

Kiedy minimalny margines ma sens

Dach z krokwiami pełnymi C24, pokryciem z blachy trapezowej, w strefie wiatrowej I lub II, z ekspozycją południową i kątem nachylenia 25-35° to optymalny kandydat. Wzmocnienia działają wtedy skutecznie, a ryzyko zsuwania śniegu pozostaje niskie.

Inwestor z doświadczeniem budowlanym i dostępem do projektanta z uprawnieniami podejmie decyzję świadomie. Kluczowe jest pytanie o polisę ubezpieczeniową obejmującą montaż z marginesem poniżej 400 mm i gotowość do zapłaty za dodatkowe wzmocnienia, które stanowią 8-12% wartości instalacji.

Ostateczna odpowiedź na pytanie, czy panele fotowoltaiczne mogą wystawać poza obrys dachu, brzmi: tak, ale wyłącznie po spełnieniu czterech warunków normy MCS 5.9.7, z udokumentowanymi obliczeniami i polisą pokrywającą taki wariant montażu.

Źródła: norma MCS 5.9.7 (Microgeneration Certification Scheme, Wielka Brytania), PN-EN 1991-1-4 (Eurocode 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatrem), PN-EN 338 (Klasy wytrzymałości drewna konstrukcyjnego), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), dane klimatyczne IMGW-PIB dla stref obciążenia śniegiem i wiatrem w Polsce.
