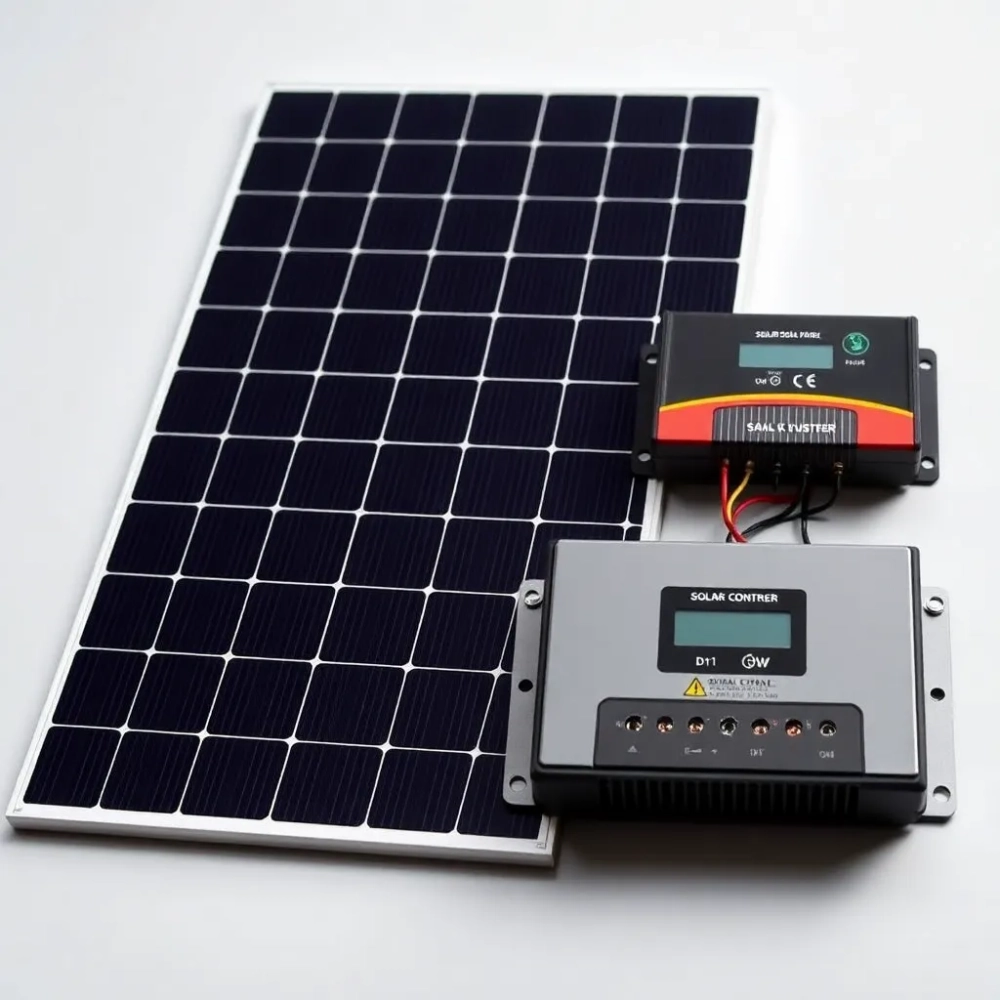

Jak dobrać regulator do panela solarnego 200W w 2025 roku?

Wybór odpowiedniego towarzysza dla naszego panelu fotowoltaicznego bywa niczym misja kosmiczna – mnóstwo parametrów do uwzględnienia, a na końcu zależy nam przecież na maksymalnej efektywności i bezpieczeństwie naszego domowego układu energetycznego. Zastanawiając się, jaki regulator do panela 200W wybrać, kluczowe jest zrozumienie, że jego rola to nie tylko proste przełączanie prądu; to serce systemu zarządzające energią między panelem, akumulatorem i odbiornikami. Krótko mówiąc, dla panelu o mocy 200W, potrzebujemy regulatora solarnego odpowiednio dobranego do jego prądowych i napięciowych specyfikacji, zdolnego zarządzać przepływem energii do baterii i zasilania podłączonych urządzeń, często wymagającego prądu ładowania minimum 20A dla typowych systemów 12V.

Analizując potrzeby przeciętnych użytkowników energii słonecznej w kamperze czy na działce, szybko dostrzegamy pewne powtarzalne wzorce. Weźmy na warsztat dwa hipotetyczne zestawy odbiorników. Pierwszy, pobierający łącznie 140W mocy przy napięciu 12V, generuje prąd szczytowy na poziomie około 11,7A. Drugi, bardziej wymagający, osiąga 200W mocy przy 12V, co przekłada się na prąd szczytowy rzędu 16,67A. W obu tych scenariuszach, poszukując jaki regulator do panela 200W, widać wyraźnie, że typowy regulator o prądzie ładowania wynoszącym minimum 20A zapewni nam wystarczający margines bezpieczeństwa i efektywności, nawet przy jednoczesnym ładowaniu akumulatora i zasilaniu urządzeń.

Idąc o krok dalej, wybór konkretnego modelu regulatora to decyzja, która pociąga za sobą wymierne korzyści lub straty. Czy postawić na tańszego "konika roboczego" w technologii PWM, czy dopłacić do zaawansowanego sprintera MPPT? Przy panelu panelem 200W i powyższych obciążeniach, doświadczenie podpowiada, że zastosowanie regulatora MPPT o ratingu 20A, jak ten analizowany w naszych symulacjach, okaże się optymalnym rozwiązaniem, maksymalizującym uzysk energetyczny niezależnie od pogody czy pory dnia. To trochę jak wybór między bieganiem maratonu w sandałach a profesjonalnych butach – do celu dobiegniesz, ale rezultat i komfort będą diametralnie różne.

Parametry prądowe panela 200W i ich wpływ na dobór regulatora

Zanurzając się w szczegóły wyboru regulatora dla naszego panelu o mocy 200W, nie sposób pominąć kwestii prądowych. Każdy panel fotowoltaiczny, niczym rasowy sportowiec, charakteryzuje się określonymi parametrami maksymalnego wysiłku. Najważniejsze z nich dla naszego zadania to prąd w punkcie maksymalnej mocy (Imp) oraz prąd zwarcia (Isc).

Typowy panel o mocy 200W, przeznaczony do pracy w systemach 12V lub 24V, może charakteryzować się Imp w granicach 10-12A przy napięciu maksymalnej mocy (Vmp) około 18-20V dla paneli nominalnie 12V, lub Vmp w okolicach 36-40V dla paneli nominalnie 24V (co mniej pasuje do "200W" typowo używanego z 12V systemami, ale panele te występują). Prąd zwarcia (Isc) jest zazwyczaj nieco wyższy niż Imp, stanowiąc wartość krytyczną dla zabezpieczeń regulatora – to maksymalny prąd, jaki panel może dostarczyć w idealnych, ale rzadkich warunkach.

Regulator solarny, niezależnie od tego, czy jest to jednostka PWM czy MPPT, ma jasno określone limity prądowe na wejściu (od paneli) i często też na wyjściu (do baterii/ładunku). Przyjrzyjmy się naszemu przykładowemu regulatorowi 20A, który często jest rekomendowany dla systemów z panelem panelem 200W. Oznaczenie "20A" w przypadku regulatora MPPT na 12V systemie często odnosi się do maksymalnego prądu ładowania, jaki może dostarczyć do akumulatora lub bezpośrednio do obciążenia.

Jak to się ma do prądu z panela? Regulator MPPT konwertuje wyższe napięcie z panela na niższe, odpowiednie dla ładowania baterii, jednocześnie zwiększając prąd. Regulator 20A w systemie 12V nominalnie może obsłużyć panele o mocy do około 240W (20A * 12V system). Panel 200W z Imp w granicach 10-11A mieści się w tej konfiguracji doskonale, a regulator 20A bez problemu poradzi sobie z przetworzeniem jego mocy i dostarczeniem prądu ładowania do akumulatora, nawet do 20A, jeśli panel ma wystarczającą moc i warunki są idealne.

Warto jednak zastanowić się nad scenariuszami obciążenia, o których wspominaliśmy. Kiedy system zasilany jest bezpośrednio z regulatora (jeśli ten ma taką funkcję i akumulator jest naładowany), to prąd pobierany przez urządzenia nie może przekroczyć ratingu regulatora na wyjściu, czyli w naszym przypadku 20A. Nasze obciążenie 200W przy 12V wymaga prądu 16,67A, co idealnie mieści się w limitach regulatora 20A.

To dopasowanie prądowych parametrów panela do limitów pracy regulatora jest fundamentalne dla stabilności i trwałości systemu. Przekroczenie maksymalnego prądu wejściowego regulatora przez panel (np. przez podłączenie zbyt dużej liczby paneli równolegle) może prowadzić do jego uszkodzenia lub przegrzewania, nawet jeśli regulator ma wbudowane zabezpieczenia, które w takiej sytuacji po prostu odetną dopływ prądu.

Dlatego też, wybierając jaki regulator do panela 200W, patrzymy nie tylko na moc panela, ale przede wszystkim na jego prąd (Imp i Isc) i porównujemy go z maksymalnym prądem wejściowym akceptowanym przez regulator oraz na planowane maksymalne obciążenie systemu (zasilane przez regulator) i porównujemy z maksymalnym prądem wyjściowym regulatora. Jak widać, regulator 20A jest wszechstronnym wyborem dla panelu 200W w systemie 12V, radząc sobie zarówno z prądem generowanym przez panel, jak i prądem wymaganym przez typowe obciążenia tej wielkości.

Poniżej przedstawiamy przykładowe zestawienie, jak prąd panela wpływa na dobór minimalnego regulatora w typowym systemie 12V:

Pamiętajmy, że powyższe wartości prądu są orientacyjne i zależą od konkretnego modelu panela. Zawsze należy sprawdzić kartę katalogową panela (szukając danych jak Pmax, Vmp, Imp, Voc, Isc) oraz specyfikację regulatora, zanim podejmie się ostateczną decyzję. Wybierając regulator z lekkim zapasem prądowym (np. 20A dla panela 200W, którego Imp to 10.5A), zyskujemy pewność stabilnej pracy i potencjał na niewielką rozbudowę w przyszłości (np. dodanie drugiego mniejszego panela, o ile suma prądów nie przekroczy limitu regulatora i mieścimy się w limitach napięciowych, zwłaszcza dla PWM).

W ekstremalnych warunkach, takich jak bardzo niskie temperatury i intensywne słońce, panel może chwilowo wygenerować prąd zbliżony do Isc, a nawet nieco go przekroczyć. Dobry regulator posiada zabezpieczenia na taką okoliczność, ale świadome dobranie go z uwzględnieniem Isc panela, a nie tylko Imp, jest oznaką profesjonalnego podejścia do projektowania instalacji.

Dopasowanie napięcia panela 200W do systemu 12V lub 24V

Drugim, równie istotnym co prąd, czynnikiem determinującym jaki regulator do panela 200W wybrać, jest napięcie. Mówimy tu o dwóch rodzajach napięć: napięciu pracy panela (Vmp) oraz napięciu otwartego obwodu (Voc), a także o napięciu samego systemu akumulatorów (12V lub 24V, rzadziej 48V).

Panele słoneczne, wbrew pozorom, rzadko generują napięcie dokładnie odpowiadające napięciu nominalnemu systemu 12V czy 24V. Typowy panel "12V" o mocy 200W ma Vmp często w okolicach 19-20V, a jego Voc może sięgać 23-25V. Podobnie, panel "24V" tej mocy miałby Vmp w okolicach 38-40V i Voc 45-48V.

Zasada numer jeden przy doborze regulatora na podstawie napięcia jest prosta, wręcz brutalna: maksymalne napięcie wejściowe regulatora (często podawane jako max. Voc paneli) nie może być niższe niż maksymalne Voc panela lub połączonych szeregowo paneli, nawet w najzimniejsze dni, kiedy Voc może nieznacznie wzrosnąć.

Naszym przykładem jest regulator o maksymalnym napięciu wejściowym z paneli słonecznych nieprzekraczającym 100V. To jest kluczowa informacja. Taki limit 100V pozwala na elastyczne konfigurowanie paneli, zwłaszcza w systemach 12V i 24V. Na przykład, nasz 200W panel o Voc ~25V bez problemu mieści się w tym limicie podłączony pojedynczo. Można też połączyć szeregowo dwa takie panele (podwajamy napięcie, prąd pozostaje ten sam), uzyskując Voc ~50V, co nadal bezpiecznie mieści się poniżej 100V.

Dopasowanie napięcia panela do systemu jest krytyczne szczególnie w przypadku regulatorów PWM. Regulator PWM działa w zasadzie jak szybki przełącznik, obniżając napięcie z panela do poziomu napięcia akumulatora (np. 13-14V dla 12V systemu) poprzez "przycinanie" nadwyżki napięcia. Aby ładowanie w ogóle miało miejsce, napięcie panela (Vmp) musi być wyższe niż aktualne napięcie akumulatora. Dla 12V systemu i panela z Vmp około 19V, PWM będzie działał, ale cała energia związana z różnicą napięć (19V - 13V = 6V) będzie tracona jako ciepło w regulatorze (czyli 6V/19V ~30% mocy panela!).

I tu wkracza technologia MPPT (Maximum Power Point Tracking), która jest znacznie bardziej zaawansowana. Regulator MPPT aktywnie szuka punktu mocy maksymalnej panela (gdzie iloczyn napięcia i prądu jest największy) i konwertuje wyższe napięcie panela na niższe napięcie ładowania akumulatora, jednocześnie zwiększając prąd. Dzięki temu wykorzystuje praktycznie całą dostępną moc z panela, niezależnie od tego, czy Vmp panela wynosi 19V dla systemu 12V czy 40V dla systemu 24V (oczywiście w granicach swoich maksymalnych limitów napięcia i prądu).

Dla panelem 200W i systemu 12V, panel ten ma Vmp często znacznie wyższe niż typowe 17-18V oczekiwane przez proste regulatory PWM dla 12V systemów. Podłączenie go do regulatora PWM oznacza znaczące straty energii, często rzędu 20-30% uzysku w porównaniu do MPPT, zwłaszcza w dni z mniejszym nasłonecznieniem lub przy zachmurzeniu. Dlatego, szukając jaki regulator do panela 200W do systemu 12V, zdecydowanie faworyzowanym wyborem powinien być regulator MPPT, pod warunkiem, że jego maksymalne napięcie wejściowe (Voc) jest wyższe niż Voc panela (np. 100V limit pasuje idealnie do pojedynczego panela 200W o Voc ~25V).

Jeśli budujemy system 24V, ten sam panel 200W o Vmp ~19V nadal jest najlepiej obsłużony przez MPPT, który podniesie jego napięcie i obniży prąd, dostarczając optymalną energię do ładowania akumulatorów 24V. Podłączenie takiego panela bezpośrednio do 24V systemu (nawet przez PWM) byłoby nieefektywne lub wręcz niemożliwe, ponieważ napięcie panela (Vmp ~19V, Voc ~25V) jest zbyt niskie, aby skutecznie ładować akumulator 24V (wymagane napięcie ładowania to ok. 28-29V).

Rozważmy konfigurację z dwoma panelami 200W w systemie 24V. Aby uzyskać odpowiednie napięcie dla systemu 24V i efektywnie wykorzystać panele, możemy połączyć je szeregowo. Dwa panele 200W o Voc ~25V każdy, połączone szeregowo, dadzą nam system o mocy 400W (teoretycznie), napięciu Voc ~50V i prądzie Imp ~10A. Taki zestaw wymagałby regulatora MPPT o maksymalnym napięciu wejściowym powyżej 50V (nasz przykład 100V pasuje) i prądzie ładowania co najmniej 15-20A (bo 400W przy 24V to ponad 16A prądu). To pokazuje, jak kluczowe jest zrozumienie zależności między napięciem panela, sposobem jego połączenia i limitami regulatora.

Podsumowując napięciowe aspekty: Voc panela musi być poniżej maksymalnego napięcia wejściowego regulatora, a Vmp panela w stosunku do napięcia systemu (12V/24V) podpowiada nam, czy lepszym wyborem będzie regulator PWM czy MPPT. Dla panelem 200W w systemie 12V, MPPT to niemal zawsze najlepsza opcja ze względu na wyższe Vmp panela. W systemie 24V ten sam panel wymaga MPPT, a jeśli mamy dwa panele 200W i łączymy je szeregowo dla systemu 24V, Voc i Vmp sumują się, co ponownie wskazuje na potrzebę regulatora MPPT z odpowiednim limitem napięciowym.

Decyzja o napięciu systemu (12V vs 24V) wpływa również na przekroje przewodów (przy 24V ten sam prąd przesyła dwukrotnie więcej mocy, więc potrzebne są cieńsze przewody) oraz dostępność urządzeń odbiorczych. Wyższe napięcie systemu jest zazwyczaj bardziej efektywne przy przesyłaniu mocy na większe odległości i pozwala na użycie paneli o wyższym napięciu nominalnym, które często są standardem w większych instalacjach.
