Jak blisko paneli zamontować falownik? Praktyczny poradnik 2026

Miejsce montażu falownika wnętrze, elewacja czy grunt?

Wybór lokalizacji inwertera przesądza o sprawności całej instalacji fotowoltaicznej, komforcie obsługi oraz kosztach eksploatacji na przestrzeni dwudziestu pięciu lat. Falownik potrzebuje suchego, zacienionego środowiska o stabilnej temperaturze, swobodnej cyrkulacji powietrza i łatwym dostępie serwisowym. Poniższe zestawienie pokazuje, jak wypadają najpopularniejsze warianty w typowych warunkach przydomowych.

• Miejsce montażu falownika wnętrze, elewacja czy grunt?
• Przekrój kabla DC a straty napięcia na różnych długościach
• Odległość falownika od rozdzielni i licznika zabezpieczenia po stronie AC
• Falownik na gruncie konstrukcja, wysokość i ochrona przed zwierzętami
• Najczęstsze błędy przy montażu falownika i jak ich uniknąć
• Checklista odbioru instalacji fotowoltaicznej
• Dlaczego odległość falownika od paneli ma realne znaczenie finansowe
• Montaż falownika w praktyce co mówi norma, a co podpowiada doświadczenie
• Najważniejsze wskazówki przed oddaniem instalacji

Wnętrze budynku sprawdza się przy falownikach stringowych o mocy do 10 kW, których obudowa nie wymaga wysokiej szczelności. Kotłownia lub korytarz zapewnia temperaturę pokojową, dzięki czemu wentylator w inwerterze uruchamia się rzadziej, a komponenty elektroniczne wolniej się starzeją. Warunkiem koniecznym pozostaje zachowanie odstępu co najmniej 30 cm od ściany oraz 50 cm od sufitu, co pozwala na konwekcję ciepłą w górę.

Garaż bywa wygodnym kompromisem, jeśli dysponuje wolną ścianą nośną i wentylacją grawitacyjną. Betonowa posadzka tłumi wibracje, a metalowa brama ułatwia doprowadzenie kabli DC w peszelach od dachu. Trzeba jednak pamiętać o zabezpieczeniu przed kurzem z kół pojazdów, który osadzając się na radiatorze, obniża odprowadzanie ciepła nawet o 15%.

Piwnica kusi stałą temperaturą, lecz wilgotność względna powyżej 80% sprzyja korozji złącz MC4 i kondensacji pary na płytce drukowanej. W takim środowisku warto montować modele z klasą IP65 lub dodatkową obudową hermetyczną, a także zainstalować osuszacz z higrostatem ustawionym na 60% RH. Bez tych zabiegów gwarancja producenta może zostać odrzucona przy reklamacji.

Elewacja zewnętrzna pod zadaszeniem lub w cieniu balkonu to popularne rozwiązanie przy nowych domach, gdzie liczy się każdy metr powierzchni użytkowej. Obudowa IP65 chroni przed strugami wody, a aluminiowy radiator odprowadza ciepło nawet przy 60°C otoczenia. Minusem pozostaje hałas w zakresie 30-45 dB, słyszalny w sypialni przy otwartym oknie, dlatego unika się montażu nad tarasem lub przy oknie sypialni.

Falownik na gruncie wymaga osobnej konstrukcji wsporczej ze stali ocynkowanej lub aluminium, wkopanej w grunt na głębokość 80 cm albo obciążonej bloczkami betonowymi. Skrzynka hermetyczna z filtrem IP65 musi znajdować się minimum 50 cm nad poziomem terenu, by uniknąć zalania przy roztopach. Taki wariant sprawdza się przy instalacjach powyżej 15 kW, gdzie odległość od paneli liczona w metrach pozwala skrócić trasę kablową DC.

Przekrój kabla DC a straty napięcia na różnych długościach

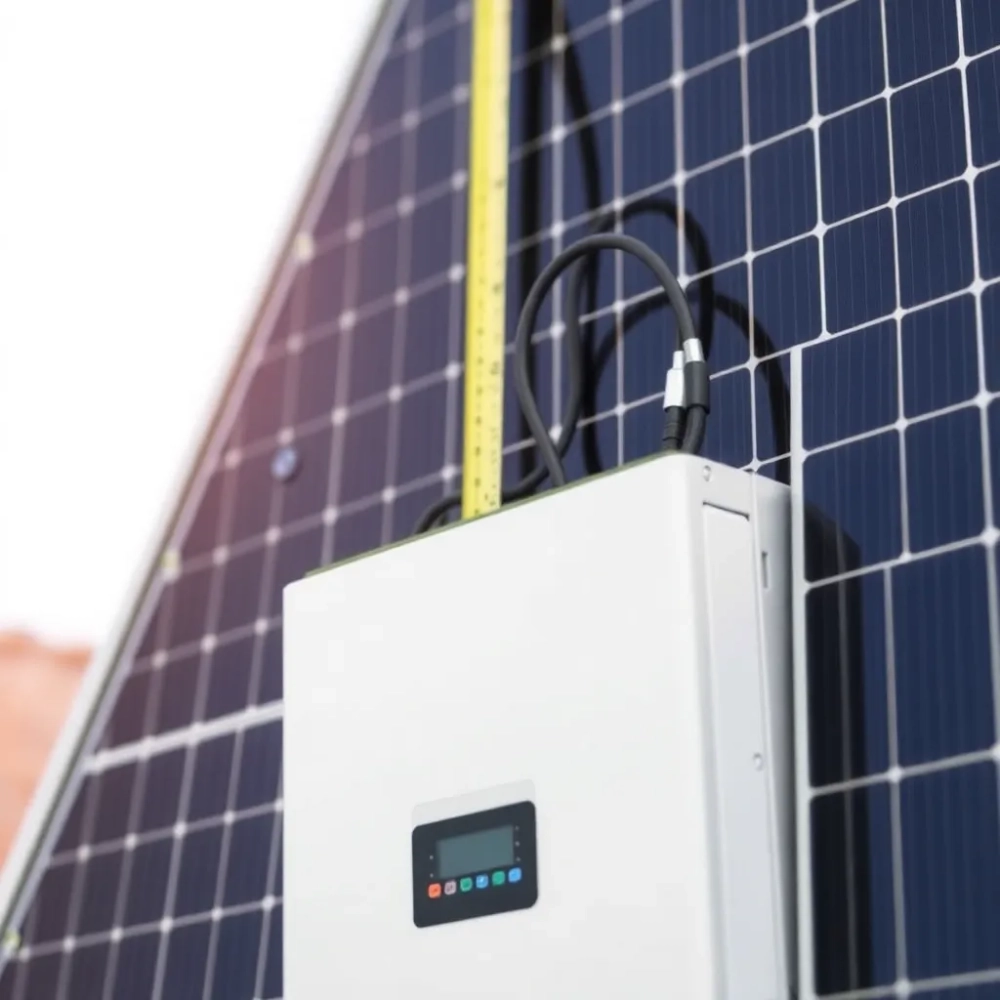

Jaka odległość falownika od paneli będzie optymalna? Najprostsza odpowiedź brzmi: do 10 metrów przy standardowym przekroju 4 mm² i do 20 metrów przy 6 mm². Każdy dodatkowy metr kabla to strata mocy wynikająca z rezystancji miedzi, która zamienia część energii w ciepło zamiast dostarczać ją do sieci. Dlatego już na etapie projektowania warto rozrysować trasę przewodu tak, aby była jak najkrótsza i prowadziła liniowo, bez zbędnych zawijasów.

Spadek napięcia oblicza się ze wzoru ΔU = (2 × L × I × ρ) / S, gdzie L to długość w metrach, I prąd w amperach, ρ rezystywność miedzi (0,0172 Ω·mm²/m), S przekrój żyły. Dla instalacji 10 kW przy napięciu stringu 400 V i prądzie 25 A otrzymujemy ΔU = (2 × L × 25 × 0,0172) / S. Przy L = 10 m i S = 4 mm² daje to 2,15 V, czyli 0,54% wartość poniżej progu 1% zalecanego przez normę PN-EN 50549. Przy L = 20 m i tym samym przekroju spadek rośnie do 1,08%, wchodząc w strefę strat przekraczających 1%, co obniża roczną produkcję o około 80-120 kWh.

Powyższa tabela pokazuje, że wydłużenie trasy kablowej z 10 do 30 metrów przy przekroju 4 mm² niemal potraja straty. Zastosowanie grubszego przewodu 6 mm² utrzymuje je poniżej progu 1% nawet na dystansie 25 metrów. W praktyce oznacza to różnicę w produkcji rocznej rzędu 200-300 kWh dla przeciętnej instalacji 10 kW, czyli 80-120 zł przy obecnych cenach energii.

Prócz przekroju istotny jest promień gięcia, który dla kabli solarnych wynosi minimum sześciokrotność średnicy zewnętrznej, zwykle 50-70 mm. Zbyt ciasne łuki powodują mikropęknięcia izolacji XLPE i w dłuższym okresie zwarcia międzyżyłowe. Trasa powinna biec w peszelach odpornych na promieniowanie UV, przymocowanych do konstrukcji dachu co 50 cm, aby wiatr nie pocierał o krawędzie paneli.

Przy planowaniu trasy kablowej warto też uwzględnić pętlę indukcyjną, którą tworzą przewody plus i minus biegnące równolegle. Im dłuższa i bardziej rozległa pętla, tym większe ryzyko przepięć atmosferycznych i zakłóceń elektromagnetycznych. Rozwiązaniem jest skręcenie przewodów ze sobą lub poprowadzenie ich jednym wspólnym kanałem, co skraca „efektywną antenę" i zmniejsza napięcie indukowane podczas burzy.

Odległość falownika od rozdzielni i licznika zabezpieczenia po stronie AC

Po stronie prądu przemiennego inwerter łączy się z rozdzielnią główną, a ta z licznikiem dwukierunkowym operatora sieci dystrybucyjnej. Optymalna odległość falownika od rozdzielni mieści się w przedziale 1-5 metrów, co pozwala poprowadzić kabel YDYżo 3×4 mm² lub 3×6 mm² bez nadmiernych strat i bez konieczności stosowania dodatkowych zabezpieczeń nadprądowych o wyższym prądzie znamionowym.

W obwodzie AC stosuje się wyłącznik nadprądowy MCB typu B lub C o prądzie dobranym do mocy falownika: B25 dla 6 kW, B32 dla 8 kW, C40 dla 10 kW. Charakterystyka B reaguje szybciej na krótkotrwałe przeciążenia, charakterystyka C toleruje krótkie udary prądowe przy rozruchu. Bezpośrednio przy falowniku warto zamontować ogranicznik przepięć SPD typu 1+2, który zgodnie z normą PN-HD 60364-7-712 odprowadza do ziemi impulsy piorunowe o wartości do 12,5 kA.

Schemat ideowy wygląda następująco: panele fotowoltaiczne → kable DC w peszelach UV → rozłącznik DC w falowniku → inwerter (konwersja DC/AC) → rozłącznik AC → wyłącznik MCB → ogranicznik SPD → rozdzielnia główna → licznik dwukierunkowy → sieć OSD. Każdy z tych elementów pełni inną funkcję ochronną i pominięcie któregokolwiek może skutkować odmową przyłączenia lub odmową wypłaty ubezpieczenia.

Minimalna odległość falownika od licznika nie jest ściśle narzucona przepisami, ale operatorzy sieci oczekują, że kabel AC nie przekroczy 25 metrów. Dłuższe trasy wymagają dodatkowej weryfikacji spadku napięcia oraz zgłoszenia do zakładu energetycznego. Przy instalacjach trójfazowych warto zadbać o symetrię obciążenia między fazami, rozkładając stringi równomiernie, co ogranicza prądy powrotne i przeciążenie przewodu neutralnego.

Falownik na gruncie konstrukcja, wysokość i ochrona przed zwierzętami

Falownik na gruncie sprawdza się tam, gdzie dach jest zacieniony lub pokryty eternitem, którego demontaż generuje dodatkowe koszty. Konstrukcja wsporcza składa się z dwóch słupków stalowych 80×80 mm osadzonych w betonowych stopach fundamentowych klasy C20/25 lub przytwierdzonych do kotew wkręcanych w grunt. Całość musi przenieść obciążenie wiatrem zgodnie z Eurokodem 1, strefa II, czyli 0,5 kN/m².

Obudowa inwertera powinna wisieć co najmniej 50 cm nad poziomem gruntu, aby uniknąć kontaktu ze śniegiem, kałużami i drobnymi gryzoniami. Na terenach leśnych warto zastosować siatkę metalową o oczku 10 mm wokół obudowy, ponieważ myszy i kunowate potrafią przegryźć kable, powodując zwarcia i pożary. Szafka hermetyczna z klasą IP65 dodatkowo chroni przed pyłem i deszczem nawalnym.

Temperatura pracy falownika naziemnego różni się od warunków wewnętrznych: zimą radiator może schłodzić się do −25°C, co wymusza podgrzewanie komponentów przed startem. Latem nagrzewanie sięga +60°C w pełnym słońcu, dlatego obudowa aluminiowa o wysokim współczynniku emisyjności pomaga odprowadzać ciepło. Warto też zamontować daszek ochronny o szerokości 30 cm, który rzuca cień na radiator w południe.

Koszt takiej instalacji w 2025 roku to około 1 800-3 500 zł za samą konstrukcję i osprzęt, plus robocizna 1 200-2 000 zł. Przy instalacji 15-20 kW zwrot z takiej inwestycji następuje szybciej niż przy montażu ściennym, bo trasa kablowa DC bywa o 8-12 metrów krótsza, a spadki napięcia mieszczą się w 0,5% zamiast 1,2%.

Najczęstsze błędy przy montażu falownika i jak ich uniknąć

Uwaga lista TOP 10 błędów montażowych. Każdy z nich może kosztować inwestora utratę gwarancji, pożar lub odmowę przyłączenia.

• Montaż w nasłonecznionym miejscu bez zadaszenia. Temperatura radiatora rośnie powyżej 70°C, inwerter obniża moc wyjściową (derating) i traci nawet 8% produkcji rocznej.
• Zbyt małe odstępy od ściany i sufitu. Brak konwekcji powietrza powoduje przegrzewanie i skraca żywotność kondensatorów elektrolitycznych o 40%.
• Brak rozłącznika DC przy inwerterze. W razie pożaru strażacy nie mogą bezpiecznie odciągnąć napięcia z paneli, co utrudnia akcję gaśniczą.
• Kable DC bez peszeli UV. Promieniowanie ultrafioletowe degraduje izolację XLPE w ciągu 5-7 lat, prowadząc do przebić i łuku elektrycznego.
• Promień gięcia poniżej 50 mm. Mikropęknięcia izolacji skutkują upływnością prądu i wyzwoleniem różnicowoprądowym RCD.
• Brak SPD typu 1+2. Uderzenie pioruna w odległości do 1 km indukuje przepięcie o wartości 6-10 kV, niszcząc elektronikę inwertera.
• Uziemienie tylko przez bednarkę bez zacisku. Korozja galwaniczna w ciągu 3 lat zwiększa rezystancję uziemienia powyżej 10 Ω, co uniemożliwia działanie ogranicznika SPD.
• Montaż w sypialni lub nad łóżkiem. Hałas 35-45 dB przy częstotliwości 4-8 kHz bywa słyszalny w nocy i zaburza sen.
• Połączenie stringów o różnym napięciu. Falownik nie uruchamia MPPT lub pracuje na niższym prądzie, tracąc 15-25% mocy.
• Brak wentylacji w garażu podziemnym. Wilgotność skrapla się na radiatorze i powoduje korozję aluminiowej obudowy.

Checklista odbioru instalacji fotowoltaicznej

Po zakończeniu montażu inwestor powinien odebrać instalację krok po kroku, korzystając z poniższej listy kontrolnej. Każdy punkt można odznaczyć w obecności instalatora i podpisać protokół odbioru, który stanowi podstawę gwarancji oraz rozliczenia dotacji.

• Sprawdzenie parametrów stringów: napięcie Voc i prąd Isc zgodny z kartą katalogową modułów.
• Pomiar rezystancji izolacji kabli DC miernikiem 1000 V (wynik powyżej 1 MΩ).
• Test ciągłości przewodu ochronnego PE od falownika do szyny wyrównawczej.
• Weryfikacja momentu dokręcenia złącz MC4 (klucz dynamometryczny 3-4 Nm).
• Kontrola przekroju kabla DC i AC zgodnie z projektem oraz tabelą spadków napięcia.
• Sprawdzenie odległości falownika od paneli pomiar taśmą mierniczą.
• Weryfikacja zamontowania rozłącznika DC i wyłącznika MCB po stronie AC.
• Test ogranicznika SPD dioda sygnalizacyjna świeci na zielono.
• Uruchomienie falownika i odczyt mocy startowej z aplikacji producenta.
• Podpisanie protokołu pomiarowego oraz przekazanie dokumentacji z rysunkiem tras kablowych.

Dlaczego odległość falownika od paneli ma realne znaczenie finansowe

Każdy metr kabla to pieniądze, które przez 25 lat eksploatacji instalacji uciekają w postaci ciepła. Inwestor wybierający lokalizację inwertera wyłącznie „w pobliżu rozdzielni", bez analizy trasy DC, traci rocznie od 100 do 300 kWh. Przy obecnych taryfach G11 i dynamicznie rosnących cenach energii strata w cyklu życia instalacji sięga 7-15 tysięcy złotych, czyli więcej niż koszt samego inwertera średniej klasy.

Oprócz strat mocy istnieje ryzyko pożarowe i serwisowe. Zbyt długie kable DC wymagają większej liczby złącz, które z czasem się luzują i tworzą łuk elektryczny. Każde złącze MC4 kosztuje 8-15 zł, ale wymiana w eksploatowanej instalacji wiąże się z demontażem fragmentu dachu, co podnosi koszt pojedynczej naprawy do 400-800 zł. Krótka trasa kablowa to mniej złącz, mniej ryzyka i niższy koszt eksploatacji.

Współcześnie obowiązujące normy PN-EN 50549-1 oraz PN-HD 60364-7-712 wymagają, aby spadek napięcia po stronie DC nie przekraczał 3% napięcia znamionowego stringu. Jednak optymalnym celem pozostaje 1%, bo tyle wytrzymują sprawnościowo nowoczesne inwertery bez wyraźnego spadku współczynnika konwersji. Projektanci stosują zasadę: im krócej, tym lepiej, o ile zachowany zostanie kompromis między wygodą obsługi a fizycznym ograniczeniem strat.

Montaż falownika w praktyce co mówi norma, a co podpowiada doświadczenie

Norma IEC 62109-1 określa wymagania bezpieczeństwa dla falowników, w tym dopuszczalne temperatury obudowy, odporność na wibracje i wytrzymałość izolacji. Polskie przepisy przejmują te wymagania bez modyfikacji, ale nie narzucają konkretnej odległości od paneli. Projektant samodzielnie wyznacza trasę kablową, tak aby spełnić trzy warunki jednocześnie: spadek napięcia poniżej 1%, ochrona przeciwporażeniowa i dostęp serwisowy.

Z doświadczenia własnego (instalacje oddane do użytku w latach 2020-2024) wynika, że optymalna odległość mieści się w przedziale 5-12 metrów dla domów jednorodzinnych i 8-18 metrów dla obiektów komercyjnych. Warto też pamiętać o zachowaniu co najmniej 1 metra odstępu od okien sypialni ze względu na generowany hałas wentylatora, który w starszych modelach sięga 45 dB. Nowe falowniki hybrydowe pracują bezgłośnie do 60% obciążenia, co otwiera możliwość montażu w garażu lub korytarzu.

W 2025 roku coraz częściej wymaga się integracji falownika z licznikiem smart, który rejestruje produkcję i zużycie energii w czasie rzeczywistym. Komunikacja odbywa się przez port RS485 lub Wi-Fi, dlatego warto zaplanować okablowanie sieciowe lub silny sygnał bezprzewodowy już na etapie montażu. Smart meter pozwala na taryfę dynamiczną i sprzedaż nadwyżek po najwyższej stawce godzinowej, co podnosi opłacalność całej inwestycji o 8-12% rocznie.

Najważniejsze wskazówki przed oddaniem instalacji

Przed podpisaniem protokołu odbioru warto poprosić instalatora o raport z pomiarów termowizyjnych złączy MC4 oraz kabli DC. Kamera FLIR wykrywa punkty grzewcze o temperaturze powyżej 70°C, sygnalizujące złe dokręcenie lub korozję. Koszt takiego badania to 250-400 zł, a pozwala wykryć wady, które ujawniłyby się dopiero po kilku miesiącach eksploatacji.

Sprawdź, czy projekt uwzględnia przyszłą rozbudowę, na przykład o magazyn energii lub ładowarkę samochodową. Odległość falownika od paneli zostanie wtedy przeliczona ponownie, bo dodatkowy akumulator zmienia bilans energetyczny i wymaga dodatkowego SPD oraz rozłącznika DC. Lepiej zaplanować większy peszel i dodatkowy przepust kablowy już teraz niż kuć ściany za dwa lata.

Skonsultuj projekt z niezależnym audytorem, jeśli masz wątpliwości co do zastosowanych zabezpieczeń. Audyt kosztuje 600-900 zł, ale może uchronić przed kosztownymi poprawkami wymaganymi przez OSD podczas przyłączenia. Pamiętaj, że operator ma prawo odmówić podpisania umowy, jeśli spadek napięcia w obwodzie DC przekracza 3% lub brakuje ogranicznika SPD typu 1+2.

Jaka odległość falownika od paneli będzie właściwa? W typowej instalacji domowej do 10 kW najlepiej sprawdza się trasa 5-10 metrów przy kablu 4 mm² lub do 20 metrów przy kablu 6 mm². Dłuższe odległości wymagają grubszego przekroju, dodatkowych zabezpieczeń SPD i rozłączników DC, a także akceptacji większych strat mocy. Miejsce montażu powinno łączyć suche, zacienione środowisko z łatwym dostępem serwisowym i krótką trasą kablową DC, bo to właśnie te trzy czynniki decydują o realnej produkcji energii przez następne ćwierć wieku.

Wskazówka praktyczna: pobierz checklistę odbioru instalacji w formacie PDF i wydrukuj ją przed wizytą serwisu pozwoli krok po kroku zweryfikować każdy element zabezpieczeń i parametrów technicznych.

Źródła i normy: PN-EN 50549-1 (wymagania dla instalacji przyłączanych do sieci niskiego napięcia), PN-HD 60364-7-712 (instalacje fotowoltaiczne), IEC 62109-1 (bezpieczeństwo falowników), Eurokod 1 (obciążenia wiatrem), karty katalogowe producentów modułów i inwerterów 2024-2025.
