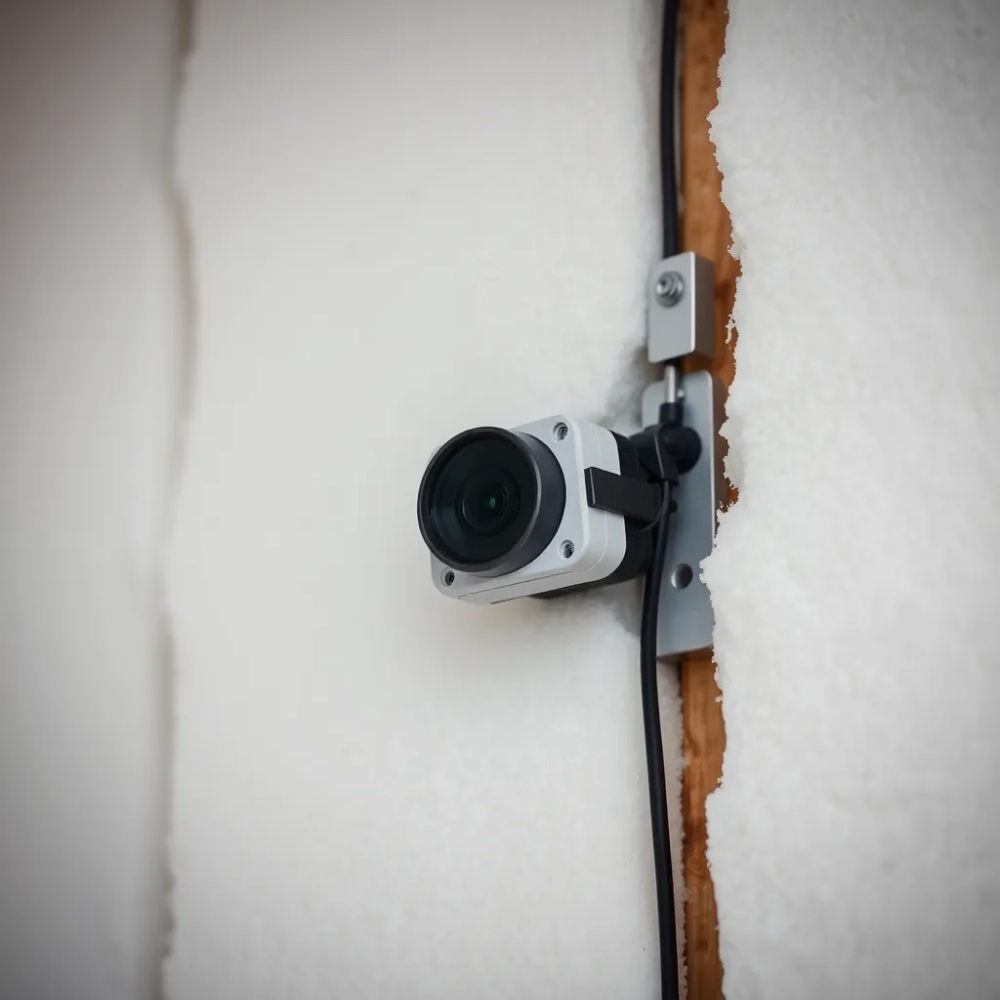

Montaż kamery na elewacji ze styropianem bez ryzyka

Pięć kamer na ocieplonej ścianie, żadna nie trzyma dłużej niż sezon. Styropian kruszeje pod kołkami, puszka wciąga wilgoć, obraz znika w środku nocy, a właściciel zostaje z dziurawą elewacją i rachunkiem za kolejnego fachowca. Tymczasem montaż kamery na elewacji styropianowej to nie kwestia szczęścia, lecz kilku konkretnych decyzji podjętych zanim wiertło dotknie tynku: doboru kotwy do warstwy nośnej, klasy szczelności puszki, średnicy i typu przepustu kablowego, prowadzenia kabla w strefie bez kondensacji oraz właściwego obciążenia punktowego. Poniżej rozkładam ten temat tak, jak tłumaczę go klientowi na budowie, bez ściemy, bez żargonu bez pokrycia.

• Kołki i kotwy do styropianu co naprawdę trzyma
• Okablowanie i puszka hermetyczna na ocieplonej ścianie
• Montaż kamery na elewacji ze styropianem kolejność kroków, która oszczędza godziny
• Monitoring domu nad morzem sól, wiatr i mróz
• Ile kosztuje montaż kamery na elewacji w 2026
• Konfiguracja, serwis i aspekty prawne

Kołki i kotwy do styropianu co naprawdę trzyma

Styropian sam w sobie przenosi obciążenia rzędu 0,1-0,3 kg na punkt, bo to materiał lekki, sprężysty i pozbawiony struktury nośnej. Dlatego każda kamera o masie powyżej 200 g musi być przeniesiona w mur, a styropian pełni jedynie funkcję dystansową i izolacyjną. Najczęstszy błąd polega na stosowaniu kołków rozporowych o długości dopasowanej do ocieplenia, bez wejścia w ścianę, co kończy się wyrywaniem przy pierwszym podmuchu wiatru.

W ociepleniach o grubości 15-25 cm sprawdzają się pręty gwintowane M8-M10 osadzone w murze na min. 6 cm, z tuleją dystansową tworzywową lub metalową po stronie styropianu. Tuleja nie obciąża elewacji punktowo, lecz rozkłada siłę na pierścień o średnicy 5-6 cm, a pręt przenosi ją bezpośrednio w ścianę nośną. Nośność takiego zestawu w betonie C20/25 dochodzi do 80-120 kg na punkt, co wystarcza nawet dla ciężkiej kamery obrotowej z osłoną.

Przy ociepleniach powyżej 25 cm oraz tam, gdzie nie da się wejść w mur, lepszym rozwiązaniem jest kotwa chemiczna na żywicy poliestrowej lub winyloestrowej, wklejana w tuleję sitową. Żywica wypełnia pory styropianu i wiąże go z prętem, tworząc połączenie o wytrzymałości 40-60 kg, odporne na cykliczne obciążenia wiatrem. Kotwa mechaniczna spiralna (tzw. kołek do styropianu) ma nośność zaledwie 5-8 kg, więc nadaje się wyłącznie do czujników, uchwytów kablowych i puszek sygnalizacyjnych, nigdy do kamery.

Norma PN-EN 1991-1-4 (Eurokod 1) definiuje obciążenie wiatrem w trzech strefach, w pasie nadmorskim Polski wartość szczytowa sięga 1,2-1,5 kN/m². Kamera o powierzchni czołowej 0,04 m² i współczynniku oporu 1,2 generuje więc siłę 50-70 N już przy wietrze 90 km/h, a to odpowiada obciążeniu 5-7 kg ciągnącemu punkt mocowania. Właśnie dlatego kotwienie w samym styropianie jest skazane na awarię w ciągu 12-18 miesięcy.

Dobór średnicy i długości mocowania warto powierzyć obliczeniu, nie intuicji. Dla pręta M10 wklejonego 80 mm w beton C20/25 wytrzymałość charakterystyczna na wyrywanie wynosi ok. 12 kN, a po uwzględnieniu współczynników bezpieczeństwa (γM = 1,5, γF = 1,4) zostaje ok. 5,7 kN, czyli ponad 570 kg zapasu. Wystarczy zachować te proporcje, by montaż kamery na elewacji styropianowej przetrwał dekadę bez poluzowań.

Okablowanie i puszka hermetyczna na ocieplonej ścianie

Wybór między PoE a koncentrycznym kablem to nie kwestia mody, lecz odległości i liczby punktów. PoE (Power over Ethernet) przesyła dane i zasilanie jednym przewodem kat. 5e lub kat. 6, a standard 802.3at (PoE+) podaje do 25,5 W na port, co wystarcza dla większości kamer IP z grzałką i oświetleniem IR. Kabel koncentryczny + zasilanie 12 V wymaga dwóch przewodów i osobnego zasilacza, ale pozwala na dystans 300-500 m bez straty sygnału, przydatny w dużych ogrodach.

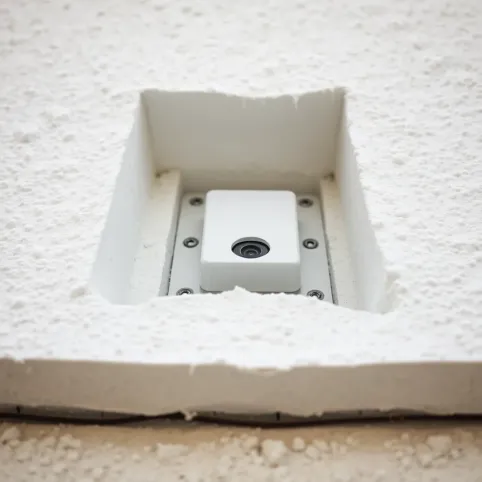

Puszka hermetyczna pod kamerę to element, na którym oszczędza się najczęściej, a który decyduje o żywotności całego punktu. Klasa IP66 chroni przed silnym strumieniem wody, ale nie przed wodą stojącą, a klasa IP67 zanurzenie krótkotrwałe, dlatego w strefie nadmorskiej i na ścianach północnych warto celować w IP67 z dławikiem kablowym M20. Kondensacja pary wodnej wewnątrz puszki to cichy zabójca elektroniki, bo woda zbiera się na dnie i powoli koroduje złącza.

Przepust kablowy należy uszczelnić masą butylową lub dławikiem z gumy EPDM, a sam kabel ułożyć w łuk skierowany ku dołowi przed wejściem do puszki. Ten łok zwany angielskim „drip loop" sprawia, że woda spływająca po kablu kapie na ziemię, zamiast wnikać w dławik. Puszka powinna mieć też otwór wentylacyjny z membraną Gore-Tex, który wyrównuje ciśnienie i zapobiega zasysaniu wilgoci przy dobowych zmianach temperatury.

Zasada jest prosta: im dłuższa trasa kabla w elewacji, tym wyższa klasa szczelności. Przy krótkim przepuście przez styropian wystarczy IP66, ale przy prowadzeniu kabla w warstwie zbrojonej na długości 3-5 m ryzyko kondensacji rośnie, więc IP67 to minimum. Warto też pamiętać, że peszel sztywny PCV pod tynkiem musi mieć spadek min. 1% w kierunku dolnego punktu odprowadzenia wody.

Montaż kamery na elewacji ze styropianem kolejność kroków, która oszczędza godziny

Prawidłowa kolejność prac zaczyna się od wyznaczenia trasy kabla, a kończy na pierwszym podglądzie obrazu. Każdy etap wymaga innego narzędzia, a przeskakiwanie między nimi generuje błędy. Najczęstszy z nich to wiercenie otworów montażowych przed przeciągnięciem kabla, co zmusza do kucia świeżego tynku, gdy okazuje się, że trasa wymaga korekty.

1. Wytycz trasę kabla i punkty mocowania, sprawdź ścianę detektorem przewodów i zbrojenia.
2. Wywierć otwór pilotujący 8 mm przez ocieplenie aż do muru, oczyść go z pyłu.
3. Osadź tuleję dystansową lub wklej kotwę chemiczną, odczekaj czas wiązania (10-30 min).
4. Przeciągnij kabel PoE przez dławik puszki, zostaw 30 cm zapasu wewnątrz.
5. Zamocuj puszkę, dokręć dławik momentem 2-3 Nm, by nie zgnieść kabla.
6. Podłącz kamerę, ustaw kąt, dokręć obejmę momentem wskazanym przez producenta.
7. Wykonaj test szczelności, polej puszkę wodą z węża przez 60 sekund.
8. Uruchom podgląd, sprawdź ostrość, noc, detekcję ruchu.

Wysokość montażu 2,5-3 m to kompromis między zasięgiem a odpornością na sabotaż. Poniżej 2,5 m kamera jest w zasięgu ręki, powyżej 3,5 m traci szczegóły twarzy przy ogniskowej 2,8 mm. Kąt widzenia 90-110° pokrywa podjazd i chodnik, ale wąskie wejście wymaga ogniskowej 6-8 mm i dystansu 8-12 m. Warto też uwzględnić kontrapoświetlenie, bo kamera skierowana na zachód o zmierzchu pokaże jedynie sylwetki, chyba że ma WDR 120 dB.

Planując rozmieszczenie kamer na elewacji, podziel posesję na strefy newralgiczne: wejście główne, brama wjazdowa, garaż, ogród od strony ogrodzenia, taras. Każda strefa potrzebuje innej ogniskowej i innego kąta, a pokrycie całości jedną kamerą szerokokątną skutkuje obrazem, w którym intruz ma 12 pikseli. Najlepiej sprawdza się schemat trójkątny, trzy kamery pokrywają 270° wokół narożnika domu, eliminując martwe pole.

Monitoring domu nad morzem sól, wiatr i mróz

Pas nadmorski stawia przed monitoringiem trzy dodatkowe wymagania: odporność na sól, na wiatr przekraczający 100 km/h oraz na mróz dochodzący do -15°C przy jednoczesnej wilgotności 90%. Sól chlorkowa osiada na elementach metalowych i przyspiesza korozję nawet stali nierdzewnej A2, dlatego obudowy kamer i puszki powinny być ze stali A4 lub z aluminium malowanego proszkowo z gwarancją 10 lat na powłokę.

Wiatr halny w Trójmieście i na Helu potrafi w porywach przekroczyć 120 km/h, a generowana siła na kamerze o powierzchni 0,05 m² dochodzi do 90 N. Uchwyt musi więc przenieść moment obrotowy, a nie tylko siłę osiową, bo kamera działa jak żagiel. Najlepiej sprawdzają się uchwyty z podstawą czteropunktową (4 śruby M8) zamiast standardowej dwupunktowej, a wszystkie połączenia gwintowe zabezpiecza się podkładką sprężystą i klejem anaerobowym średniej mocy.

Mróz w połączeniu z wilgocią to test szczelności. Uszczelki EPDM w puszkach IP66 twardnieją poniżej -20°C i tracą elastyczność, dlatego w strefie nadmorskiej rekomendowane są uszczelki silikonowe, które zachowują właściwości w zakresie -40°C do +200°C. Warto też wybrać kamerę z grzałką wewnętrzną i wbudowanym termostatem, bo sam podgrzewacz IR nie wystarcza do odparowania rosy z obiektywu przy dłuższym postoju.

Norma PN-EN 1670 określa odporność powłok na mgłę solną w klasach od 0 do 5, przy czym klasa 4 (240 h mgły) to minimum dla strefy nadmorskiej, a klasa 5 (480 h) to wybór optymalny. Producenci kamer rzadko podają tę informację w karcie, więc warto pytać o nią dystrybutora, albo samodzielnie wykonać test w komorze solnej, jeśli planujemy montaż w ekstremalnie narażonym punkcie.

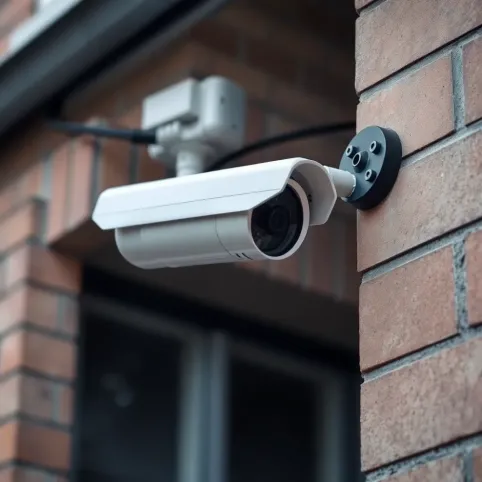

Ile kosztuje montaż kamery na elewacji w 2026

Ceny montażu w województwie pomorskim w 2026 roku wahają się od 200 zł za punkt w przypadku gotowej instalacji i suchej ściany do 450 zł za punkt przy elewacji ocieplonej, wymagającej kotwienia chemicznego i prowadzenia kabla w warstwie zbrojonej. W kwocie mieści się robocizna, materiały montażowe (tuleje, kołki, peszel, dławiki, masa butylowa) oraz konfiguracja kamery w rejestratorze, ale nie sam sprzęt, który kosztuje osobno.

Koszt materiałów zwykle stanowi 25-35% wartości usługi. W przypadku czterech kamer IP na ociepleniu 20 cm w Trójmieście, z kablem po 25 m na punkt i rejestratorem NVR, całkowity budżet oscyluje wokół 4 500-6 500 zł za sam montaż, plus 3 500-5 000 zł za sprzęt. Cena rośnie, gdy zachodzi konieczność kucia tynku, prowadzenia kabla w ziemi lub montażu masztu na ścianie szczytowej.

Retencja nagrań to często pomijany koszt eksploatacyjny. Dysk 4 TB przy 4 kamerach 4 MP w kodeku H.265+ wystarcza na 14 dni ciągłego zapisu, a 30 dni wymaga dysku 8 TB. W trybie detekcji ruchu ten sam dysk pomieści 30-45 dni, bo kamera nagrywa tylko w momencie zdarzenia, średnio 8-12 godzin na dobę. Warto to ustawić od razu, bo późniejsze przeszukiwanie archiwum bywa frustrujące.

Konfiguracja, serwis i aspekty prawne

Konfiguracja zaczyna się od wyznaczenia stref prywatności, czyli masek pikselowych na obszarach, które nie należą do właściciela, na chodniku, jezdni, oknach sąsiada. RODO (Rozporządzenie o Ochronie Danych Osobowych) oraz art. 51 Kodeksu wykroczeń zabraniają rejestrowania przestrzeni publicznej bez uzasadnionego celu, a monitoring domu jednorodzinnego musi ograniczać się do granicy działki. Kamery obrotowe wymagają włączenia funkcji „maskowanie stref" zaraz po instalacji, bo po pół roku nikt nie pamięta, jak to zrobić.

Detekcja ruchu powinna być skonfigurowana z wykluczeniem obszarów o zmiennym tle, gałęzi, flag, markiz. Czułość na poziomie 5-6 (w skali 1-10) eliminuje fałszywe alarmy, a zbyt niska (2-3) przepuszcza intruza. Powiadomienia push na telefon warto ograniczyć do godzin nocnych i nieobecności domowników, bo inaczej notyfikacje szybko stają się ignorowane.

Harmonogram przeglądów co 6 miesięcy to minimum dla klimat nadmorskiego. Zakres obejmuje czyszczenie obiektywu, sprawdzenie szczelności puszki, test połączenia, aktualizację firmware, kontrolę dysku i stanu uchwytów. Zaniedbanie przeglądu po 2-3 latach skutkuje korozją złącz, zawilgoceniem kamery i utratą gwarancji producenta, która zwykle wynosi 24-36 miesięcy, ale wymaga dowodów serwisu.

Retencja 7 dni wystarcza właścicielom domów, którzy rzadko zaglądają do archiwum, 14 dni to kompromis dla większości instalacji, a 30 dni wymagają ubezpieczyciele w przypadku roszczeń. Warto też skonfigurować automatyczny zapis w chmurze dla 2-3 kluczowych kamer, bo dysk lokalny można ukraść razem ze sprzętem, a chmura zostaje. Koszt chmury to 15-40 zł miesięcznie za 4 kamery, niewiele za spokój.

Jeśli elewacja Twojego domu ma 15-30 cm ocieplenia, a kamery ważą powyżej 1 kg, zaplanuj kotwienie chemiczne lub pręt gwintowany z tuleją dystansową. To dwa rozwiązania, które wytrzymują dekadę wietrznej zimy, słonej mgły i mrozu. Puszka IP67, kabel PoE kat. 6 w peszelu, łuk skraplania, strefy prywatności skonfigurowane od pierwszego dnia, przegląd co pół roku, monitoring działa wtedy, gdy naprawdę go potrzebujesz.

Potrzebujesz wyceny dla swojej elewacji? Podaj liczbę punktów, grubość ocieplenia i przybliżoną długość kabla, a przygotuję zestawienie materiałów wraz z czasem realizacji dla Trójmiasta, Pucka, Helu i Władysławowa.
