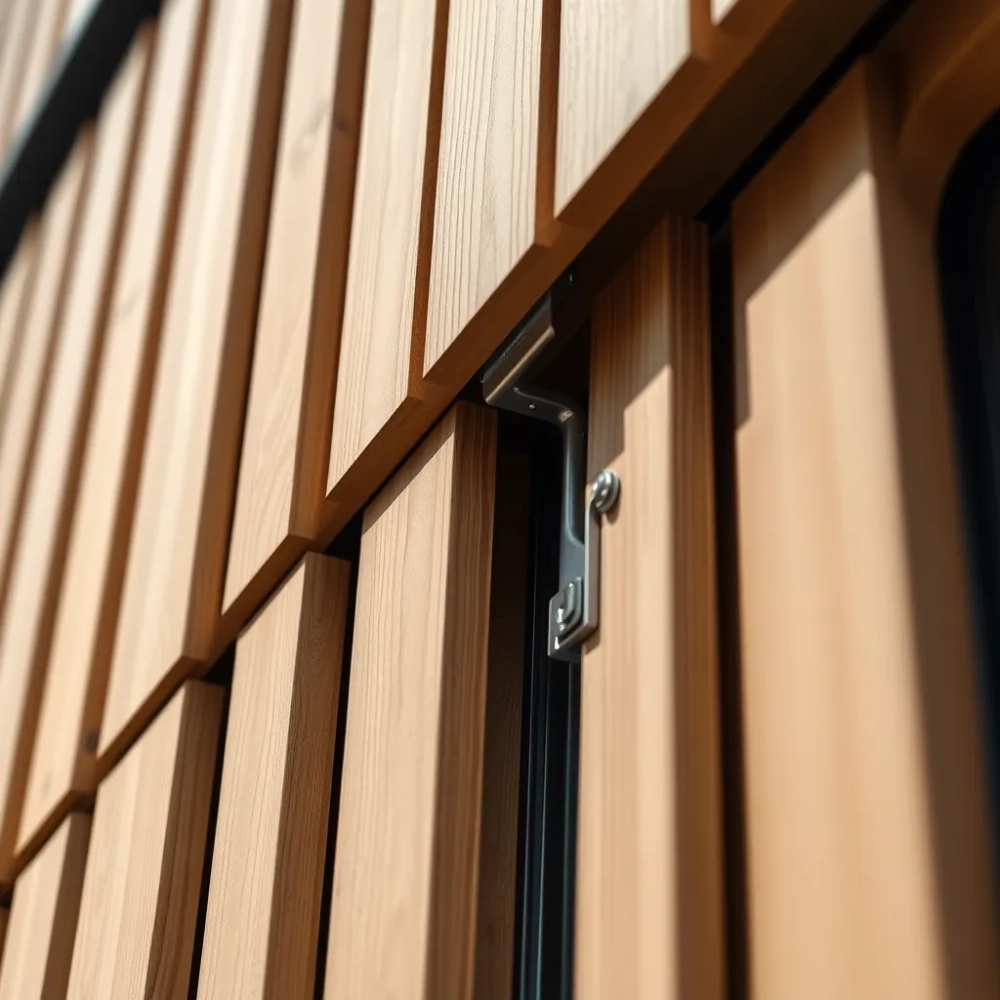

System montażu elewacji drewnianej – klipsy, konsole i ukryte mocowanie

Źle dobrany sposób mocowania potrafi zniszczyć nawet najpiękniejsze deski w ciągu dwóch, trzech sezonów. Skrzypienie, paczenie, ciemne zacieki wokół łebków wkrętów to klasyczne skutki traktowania elewacji jak zwykłego ogrodzenia. Tymczasem fasada wentylowana z drewna to precyzyjny układ warstw, w którym każdy element od konsoli przez ruszt po klips pełni ściśle określoną funkcję. Kto ją rozumie, ten unika kosztownych poprawek i cieszy się gładką ścianą przez dekady.

• Konsole elewacyjne i klipsy montażowe porównanie systemów
• Ukryty montaż elewacji drewnianej BeziFix i klipsy TIGA
• Dobór systemu do gatunku drewna
• Montaż elewacji wentylowanej krok po kroku na ruszcie
• Najczęstsze błędy przy mocowaniu desek elewacyjnych
• Kryteria wyboru systemu checklista przed zakupem
• Dane techniczne i źródła

Konsole elewacyjne i klipsy montażowe porównanie systemów

Konsole to serce podkonstrukcji. Przenoszą obciążenia wiatrem i ciężarem własnym desek na ścianę nośną, jednocześnie tworząc szczelinę wentylacyjną między rusztem a termoizolacją. Dobiera się je do grubości izolacji, strefy wiatrowej i wysokości budynku pominięcie któregokolwiek parametru kończy się drganiami lub utratą nośności.

Konsole pasywne ECO powstają z aluminium perforowanego, mają długości od 60 do 200 mm i udźwigną od 8 do 25 kg na punkt mocowania. Sprawdzają się na budynkach do dwóch kondygnacji, gdzie obciążenia wiatrem nie przekraczają strefy II wg PN-EN 1991-1-4. Konsole pasywne PP to wariant niepalny, certyfikowany pod kątem NRO, przeznaczony do fasad wielokondygnacyjnych powyżej 11 m, gdzie przepisy techniczno-budowlane wymagają materiałów klasy A1 lub A2-s1,d0.

Modele BLN i BMN wykonane z blachy nierdzewnej 1.4301 mają nośność rzędu 40-60 kg i żywotność przekraczającą 50 lat. Są droższe o około 30-40% od aluminiowych, lecz w środowisku nadmorskim lub przemysłowym stanowią jedyny rozsądny wybór. Konsole przesuwne KP i KF pozwalają na kompensację ruchów termicznych rusztu do 15 mm, co ma znaczenie przy deskach z drewna egzotycznego o współczynniku skurczu powyżej 4%.

Klipsy montażowe działają inaczej niż konsole nie przenoszą obciążeń na ścianę, lecz łączą deskę z rusztem. Klips TIGA ze stali nierdzewnej 1.4310 ma grubość 0,8 mm i mostkuje szczelinę 6-10 mm między deską a łatą. To rozwiązanie dla lekkich profili o grubości 18-22 mm. Kołki dystansowe przejmują punktowe obciążenia przy deskach grubszych, natomiast klipsy do profili rombowych pozwalają zachować kąt nachylenia 45° bez widocznych łączników.

Ukryty montaż elewacji drewnianej BeziFix i klipsy TIGA

System BeziFix to odpowiedź na rosnące oczekiwania inwestorów wobec gładkich, pozbawionych widocznych łączników fasad. Śruby o średnicy 7,2 mm w długościach 220-360 mm wkręca się w czoło deski pod kątem 60°, a ich łeb zagłębia się w drewnie i przykrywa kolejnym rzędem okładziny. Efekt? Żelbetowa sztywność połączenia bez najmniejszego śladu metalu na powierzchni.

Klucz tkwi w geometrii gwintu. Podcinany profil tnący zmniejsza opór wkręcania o 40% w porównaniu ze standardowymi wkrętami ciesielskimi, a powłoka z węglików wolframu chroni przed korozją w środowisku klasy C3 wg PN-EN ISO 12944. Certyfikat ETA-12/0114 potwierdza wytrzymałość na wyrywanie powyżej 3,5 kN w świerku i 4,8 kN w modrzewiu syberyjskim. To wartości wystarczające nawet przy deskach o szerokości 200 mm narażonych na ssanie wiatru w strefie III.

Klipsy TIGA działają na innej zasadzie. Wsuwane od spodu w rowki wyfrezowane w desce tworzą zawiesie na łacie rusztu, a przy demontażu pojedynczej deski nie naruszają sąsiednich elementów. To ogromna zaleta przy eksploatacji pękniętą deskę wymienisz w pięć minut, bez rozbierania połowy ściany. Stal 1.4310 zapewnia odporność na rdzę nawet po 25 latach kontaktu z wilgotnym drewnem świerkowym.

Nie stosuj BeziFix na deskach o wilgotności powyżej 18% wkręt wchodzi wtedy zbyt opornie i ryzyko pęknięcia czoła rośnie trzykrotnie. Przy systemie TIGA unikaj łączenia klipsów aluminiowych ze stalowymi w obrębie jednej ściany, bo różnica potencjałów elektrochemicznych uruchomi korozję kontaktową już po czterech sezonach.

Dobór systemu do gatunku drewna

Drewno reaguje na wilgoć ruchem, a każdy gatunek robi to inaczej. Świerk skandynawski o wilgotności 16% kurczy się wzdłuż włókien o 2,1%, poprzecznie o 3,8%. Modrzew syberyjski, choć bardziej stabilny, w pierwszym roku po montażu potrafi zmienić szerokość deski nawet o 4 mm. Termo jesion, poddany obróbce w temperaturze 212°C, traci większość higroskopijności i pracuje zaledwie 1,5% to zupełnie inna liga wymagań.

Okume, drewno afrykańskie o gęstości 480 kg/m³, wymaga łączników ze stali nierdzewnej A4 (1.4401), bo zwykła A2 (1.4301) koroduje w kontakcie z taninami. Cedr kanadyjski i cedr libański mają naturalną odporność na grzyby, lecz ich niska gęstość (340-380 kg/m³) wyklucza systemy BeziFix bez uprzedniego nawiercania otworów pilotujących. Termo sosna, popularna w budżetowych realizacjach, łączy niską cenę z umiarkowaną stabilnością wystarczą klipsy TIGA i konsola ECO.

Przy termo jesionie nie oszczędzaj na konsolach jego ciężar właściwy 670 kg/m³ wymaga rozstawu podpór co 100 cm, a nie 120 cm, jak sugerują katalogi dla świerku. Termo sosna z kolei świetnie znosi klipsy aluminiowe, bo obróbka termiczna redukuje wydzielanie żywic odpowiedzialnych za reakcje chemiczne z metalem.

Montaż elewacji wentylowanej krok po kroku na ruszcie

Przygotowanie podkonstrukcji zaczyna się od wyznaczenia osi konsol. Na ścianie ocieplonej wełną bazaltową 150 mm rozmieszczamy je co 60-80 cm w pionie i co 60 cm w poziomie, co daje około 3,5 sztuki na metr kwadratowy. Kołki rozporowe M10 wklejamy w mur żywicą poliestrową, a nie wbijamy kluczowe dla ścian z betonu komórkowego, gdzie zwykłe dyble wyrywają się przy obciążeniu 0,8 kN.

Konsole mocujemy do ściany przez przekładkę termiczną z twardego PVC o grubości 3 mm. Eliminuje to mostek termiczny, który w klasycznym rozwiązaniu potrafi obniżyć izolacyjność ściany o 15%. Na konsolach opieramy kontrłaty o przekroju 40×60 mm, wyrównane laserowo w pionie. Pomiędzy wełną a łatami zostawiamy szczelinę 20-40 mm to kanał wentylacyjny, przez który wilgoć odprowadza się konwekcyjnie ku górze.

Mocowanie desek wymaga zachowania szczeliny dylatacyjnej 1,5-2 mm między sąsiednimi elementami. Brak tej przerwy to najczęstsza przyczyna paczenia drewno w czasie deszczu pęcznieje, a brak miejsca na ruch wypycha deskę do wewnątrz, tworząc charakterystyczne wybrzuszenia. Szczelina wentylacyjna 20-40 mm między wełną a deskami pozwala na ciągłą wymianę powietrza. Latem nagrzane powietrze ucieka do góry, zimą wilgoć z wnętrza budynku nie skrapla się na wewnętrznej stronie desek.

Najczęstsze błędy przy mocowaniu desek elewacyjnych

Brak szczeliny wentylacyjnej. Montaż desek bezpośrednio na wełnie to gwarancja zacieków w ciągu dwóch lat. Para wodna przenika przez ścianę, skrapla się na chłodnym drewnie i uruchamia proces gnilny od strony wewnętrznej często niewidoczny, aż do momentu całkowitej degradacji.

Zbyt mocne dokręcenie wkrętów to drugi grzech budowlany. Łeb wkręta zatopiony poniżej powierzchni włókien tworzy wodę stojącą w zagłębieniu każdy deszcz napełnia miniaturową miseczkę i woda wsiąka w głąb drewna. Prawidłowe osadzenie to wkręt zlicowany z deską lub wystający 0,5 mm. Moment dokręcania ustawiasz na kluczu dynamometrycznym na 4-6 Nm dla wkrętów 4,5 mm, 8-10 Nm dla 6 mm.

Mieszanie konsol pasywnych PP z przesuwnymi KP w obrębie jednej ściany destabilizuje ruszt. Pasywne punkty nie pozwalają na ruch termiczny, przesuwne go wymuszają w efekcie łaty wygina się łukowato, a deski pękają przy mocowaniu. Konsole pasywne PP (niepalne) stosuj wyłącznie na budynkach wielokondygnacyjnych powyżej 11 m, gdzie wymaga tego §225 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W domach jednorodzinnych to niepotrzebny koszt.

Montaż bez impregnacji końcówek desek przyspiesza pękanie czoła o 60%. Świerk i sosna kapilarnie wciągają wodę wzdłuż włókien nawet 40 mm w głąb, co prowadzi do lokalnego pęcznienia i odkształceń na krawędzi. Pomaluj każdy cięty koniec lazurem lub olejem do drewna najlepiej tego samego dnia, w którym tniesz deskę.

Błędem jest również mocowanie desek mokrych, prosto z dostawy. Wilgotność powyżej 20% to plaga polskich budów, gdzie drewno leży na deszczu przez tygodnie. Pomiar wilgotnościomierzem igłowym powinien wykazać 12-18% dla świerku, 14-16% dla modrzewia. Mokre deski wyschną na ścianie, a szczeliny dylatacyjne okażą się za małe.

Kryteria wyboru systemu checklista przed zakupem

Przed zamówieniem materiałów warto odpowiedzieć sobie na sześć pytań. Pierwsze: jaki gatunek drewna i jaki profil deski planujesz? Deska o profilu rombowym 28×145 mm wymaga innego klipsa niż deska płaska 20×195 mm. Drugie: jaka grubość elewacji, liczona od ściany do lica deski? To determinuje długość konsoli dla 150 mm wełny i 30 mm łaty potrzebujesz konsoli 180-200 mm. Trzecie: w jakiej strefie wiatrowej stoi budynek?

Czwarte pytanie dotyczy nośności konsoli czy obliczona masa okładziny plus siły ssące wiatru mieszczą się w zakresie 8-65 kg na punkt? Piąte: czy producent systemu oferuje kompatybilne akcesoria paski EPDM, profile startowe, kratki wentylacyjne? Szóste: jaka jest realna dostępność wkrętów i klipsów w hurtowniach regionalnych? Czas oczekiwania powyżej trzech tygodni to ryzyko przestoju na budowie.

Przy powierzchni elewacji 80 m² i rozstawie konsol 60×80 cm potrzebujesz około 170 sztuk. Dodaj 8% zapasu na cięcia i ewentualne błędy montażowe w praktyce sprawdza się zasada, że brakująca konsola w piątek oznacza przestój do poniedziałku. Kalkulator zużycia działa prosto: powierzchnię w m² mnożysz przez 2,2 dla konsol ECO lub 2,5 dla klipsów TIGA, a wynik zaokrąglasz w górę do pełnych dziesiątek.

Dane techniczne i źródła

Normy i przepisy wykorzystane w artykule: PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1995-1-1 (konstrukcje drewniane), PN-EN 14592 (łączniki do drewna), PN-EN ISO 12944 (ochrona przed korozją), ETA-12/0114 (system BeziFix), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Dane katalogowe konsol i klipsów zaczerpnięto z ofert dystrybutorów systemów elewacyjnych dostępnych w Polsce, kart technicznych producentów łączników ze stali nierdzewnej oraz raportów z prób wytrzymałościowych ITB.

Wszystkie ceny materiałów podano orientacyjnie, na podstawie średnich rynkowych z połowy 2025 roku, i mogą różnić się w zależności od regionu oraz wielkości zamówienia. Przy powyżej 500 sztuk konsol producenci oferują rabaty hurtowe rzędu 12-18%, a przy kompletach z rusztem i deskami doradztwo techniczne w cenie. Warto przed zakupem poprosić o wycenę z dojazdem na budowę i pomiarem laserowym eliminuje to ryzyko braków w 95% przypadków.
