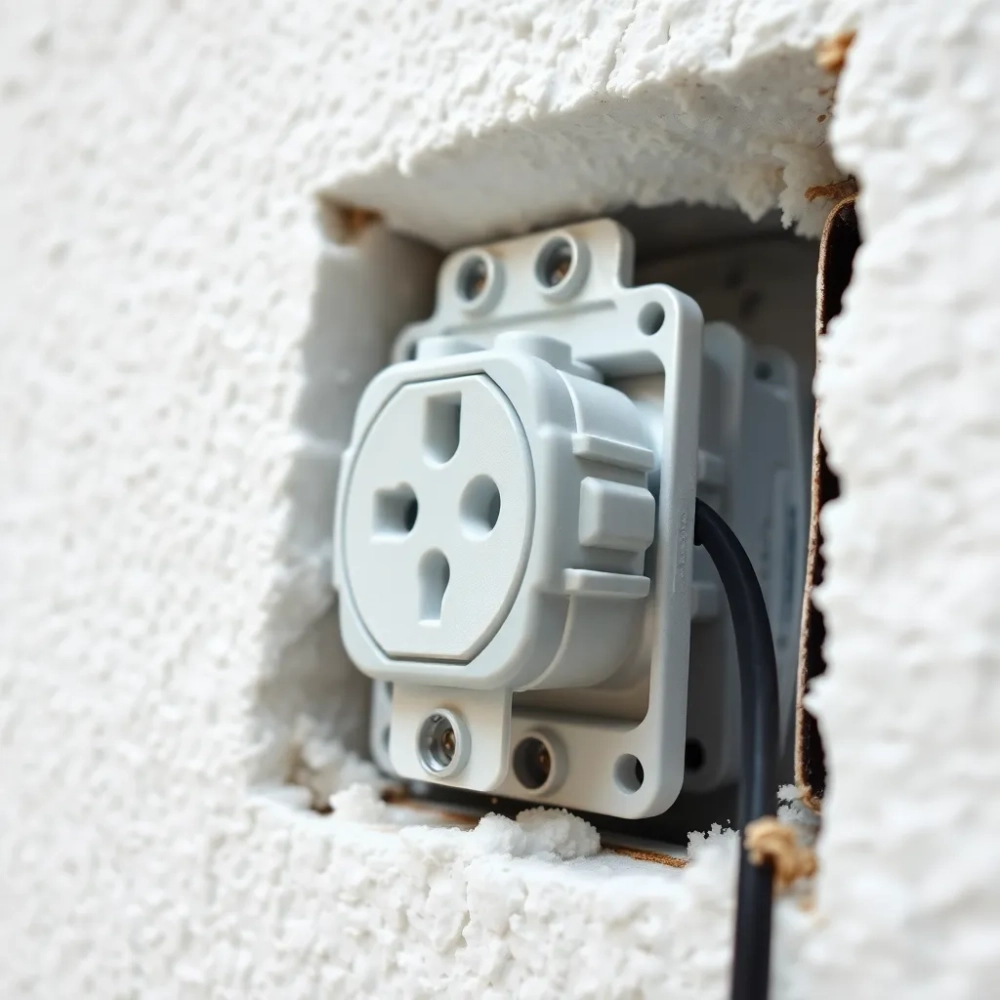

Montaż Gniazdka na Elewacji Styropianowej 2025

Montaż gniazdka na elewacji styropianowej może wydawać się karkołomnym zadaniem, przyprawiającym o ból głowy nawet doświadczonego majsterkowicza. Przecież mówimy o delikatnej warstwie izolacji, która niechętnie przyjmuje jakiekolwiek "obce" elementy. Czy zatem montaż gniazdka na elewacji styropianowej to wyrok na estetykę i integralność termiczną naszego domu? Odpowiedź w skrócie: Nie, ale wymaga starannego planowania i odpowiednich rozwiązań. Zacznijmy więc odkrywać tajemnice tego pozornie prostego, a w rzeczywistości pełnego pułapek przedsięwzięcia.

Wielu z nas zastanawia się, jak sprytnie poprowadzić prąd na zewnątrz, by bezproblemowo podpiąć kosiarkę, myjkę ciśnieniową, czy nawet sprzęt muzyczny podczas garden party. Źródło prądu w ogrodzie przydaje się w niejednej sytuacji. Jednak samo posiadanie gniazdka to dopiero połowa sukcesu – równie ważne jest jego prawidłowe i bezpieczne osadzenie, szczególnie w przypadku ocieplonej fasady.

Wiele osób popełnia błąd, osadzając puszkę jedynie w piankowy sposób, bezpośrednio w styropianie. Jednak takie rozwiązanie jest znacznie łatwiej wyrwać i nie gwarantuje stabilności. O czym zatem należy pamiętać, montując gniazdko elektryczne w elewacji, by uniknąć takich nieprzyjemnych niespodzianek?

Analizując dostępne metody i rekomendacje, możemy zauważyć pewne kluczowe wytyczne, które pomagają w bezpiecznym i trwałym montażu osprzętu na elewacjach z izolacją. Poniższe zestawienie przedstawia porównanie niektórych aspektów związanych z tym tematem:

Jak widać, każda metoda ma swoje plusy i minusy, a wybór zależy często od etapu prac budowlanych oraz preferencji wykonawcy. Kluczowe jest jednak, by zamontować gniazdko w elewacji w sposób przemyślany, dbając o stabilność mocowania i eliminując potencjalne problemy.

Zastanawialiście się kiedyś, dlaczego montaż gniazdka na elewacji ze styropianem budzi tyle pytań? Chodzi nie tylko o kwestie estetyczne, ale przede wszystkim o funkcjonalność i bezpieczeństwo. Nieprawidłowe wykonanie może skutkować nie tylko wyrwanym gniazdkiem, ale również poważnymi problemami z izolacją termiczną budynku. Tworzenie mostków termicznych to realne ryzyko, które może prowadzić do strat ciepła, zawilgocenia konstrukcji, a w konsekwencji do pleśni i grzybów. Dlatego tak ważne jest, aby podejść do tego zadania z odpowiednią wiedzą i stosować rozwiązania dedykowane do montażu w systemach ociepleń.

Wybór odpowiedniego osprzętu do montażu zewnętrznego

Pierwszym i kluczowym krokiem przy planowaniu instalacji gniazdka na zewnętrznej ścianie ocieplonej styropianem jest wybór osprzętu, który sprosta surowym warunkom atmosferycznym. Osprzęt do użytku na zewnątrz musi charakteryzować się odpowiednią odpornością na wilgoć, opady, a często również na pył i promieniowanie UV. Pomyślcie tylko – letnia burza z ulewnym deszczem, zimowy mróz z intensywnymi opadami śniegu – te wszystkie czynniki wpływają na trwałość i bezpieczeństwo instalacji.

Absolutnym minimum, jeśli chodzi o klasę szczelności, jest stopień ochrony IP44. Co to właściwie oznacza? Pierwsza cyfra (4) informuje nas o ochronie przed ciałami stałymi, w tym przypadku przed przedmiotami większymi niż 1 mm, a druga (4) o ochronie przed bryzgającą wodą, padającą z dowolnego kierunku. Oznacza to, że gniazdko z klasą IP44 powinno bez problemu poradzić sobie z deszczem. Jednak dla większego spokoju i bezpieczeństwa, zwłaszcza w miejscach narażonych na bezpośrednie strumienie wody (np. z węża ogrodowego czy myjki ciśnieniowej), warto rozważyć osprzęt o wyższej klasie szczelności, np. IP55 czy nawet IP65. Każdy stopień wyżej to dodatkowa bariera dla wody i pyłu.

Poza samą klasą szczelności, warto zwrócić uwagę na materiał, z którego wykonany jest osprzęt. Najczęściej spotykane są gniazdka i puszki wykonane z wysokiej jakości tworzyw sztucznych, odporne na działanie promieni UV, które mogą powodować kruszenie i odbarwianie materiału. Metalowe elementy obudowy powinny być wykonane ze stali nierdzewnej lub pokryte specjalnymi powłokami antykorozyjnymi, aby zapobiec rdzewieniu, które nie tylko szpeci, ale również może prowadzić do uszkodzenia instalacji.

Kolejnym elementem, na który warto zwrócić uwagę, jest konstrukcja gniazdka. Bryzgoszczelne gniazdka zewnętrzne zazwyczaj wyposażone są w szczelną klapkę z uszczelką, która dodatkowo chroni styki przed dostępem wody i pyłu. W przypadku gniazd siłowych, czyli tych do zasilania urządzeń o większym poborze mocy, takich jak kosiarki elektryczne czy piły, klapka i uszczelnienie powinny być szczególnie solidne.

Przy wyborze osprzętu do montażu na elewacji styropianowej, często pojawia się dylemat dotyczący standardowych puszek instalacyjnych a rozwiązań dedykowanych do izolacji. Standardowa puszka wklejona bezpośrednio w styropian lub osadzona w nim bez odpowiedniego podparcia, nie gwarantuje stabilności. Takie mocowanie może być łatwo uszkodzone przez przypadkowe pociągnięcie za podłączony kabel lub nawet przez silny wiatr.

Alternatywą, znacznie lepszym rozwiązaniem, jest zastosowanie puszek dedykowanych do montażu w izolacji. Producenci systemów ociepleń oraz osprzętu elektroinstalacyjnego oferują specjalne puszki instalacyjne, które montuje się bezpośrednio do muru konstrukcyjnego, a następnie przez warstwę izolacji wyprowadza się odpowiednie przyłącze. Przykładem może być puszka na teleskopie, której głębokość można regulować, dopasowując ją do grubości ocieplenia. Taka puszka, zamocowana do ściany nośnej za pomocą długich kołków, zapewnia stabilne podparcie dla osprzętu i przenosi obciążenia bezpośrednio na konstrukcję budynku.

Niektórzy producenci oferują również puszki izolacyjne, które składają się z wkładu ze sztywnego styropianu lub innego materiału izolacyjnego oraz otworu do wprowadzenia przewodów i zamontowania gniazdka. Tego typu rozwiązania często są wbudowywane w elewację na etapie jej wykonywania i zapewniają ciągłość izolacji termicznej.

Podsumowując wybór osprzętu do montażu zewnętrznego na elewacji styropianowej wymaga analizy kilku czynników: klasy szczelności (minimum IP44), materiału wykonania, solidności klapki i uszczelnień, a przede wszystkim sposobu mocowania. Warto zainwestować w rozwiązania dedykowane do montażu w izolacji, które zapewnią nie tylko bezpieczeństwo i trwałość instalacji, ale również pomogą uniknąć problemów z mostkami termicznymi, o których powiemy więcej w kolejnych częściach.

Sposoby mocowania puszek instalacyjnych na elewacji

Prawidłowe i trwałe mocowanie puszki instalacyjnej na elewacji ocieplonej styropianem to podstawa całej operacji. Jak mawiają, "diabeł tkwi w szczegółach", a w przypadku montażu gniazdka na elewacji styropianowej tym "diabłem" może okazać się niewłaściwe zamocowanie puszki. Stabilność to klucz do długowieczności instalacji i uniknięcia kosztownych napraw.

Najbezpieczniejszym i najbardziej rekomendowanym sposobem osadzenia puszki jest zamocowanie jej bezpośrednio do ściany konstrukcyjnej, która stanowi stabilne podłoże. Choć wymaga to przewiercenia się przez warstwę izolacji, gwarantuje trwałość i odporność na obciążenia. Jest to szczególnie istotne w przypadku planowania zamontowania gniazda siłowego na elewacji, do którego będą podłączane urządzenia o znacznym ciężarze (np. niektóre typy oświetlenia) lub generujące wibracje (np. silniki). W takim przypadku warto wybrać platformy do montowania sprzętu natynkowo – są one specjalnie wzmocnione i zaprojektowane do przenoszenia większych obciążeń, zapewniając, że gniazdko wraz z podłączonym do niego urządzeniem nie "oderwie się" od elewacji.

Jeśli warstwa styropianu na elewacji jest już stosunkowo gruba, przewiercenie się przez nią może być wyzwaniem. W takich sytuacjach, do mocowania puszek bezpośrednio do muru, stosuje się długie kołki rozporowe szybkiego montażu. Ich długość musi być dobrana tak, aby przeszły przez całą grubość izolacji i solidnie zagłębiły się w murze konstrukcyjnym na głębokość zalecaną przez producenta kołków (zazwyczaj od 40 do 80 mm, w zależności od rodzaju materiału ściany i typu kołka). Przed przystąpieniem do wiercenia, warto zmierzyć dokładną grubość styropianu, aby dobrać kołki o odpowiedniej długości.

Alternatywą dla tradycyjnych kołków, zwłaszcza w przypadku bardzo wymagających podłoży lub chęci uzyskania jeszcze większej wytrzymałości na wyrwanie, jest zastosowanie kotwy chemicznej. Kotwa chemiczna to specjalna żywica, którą wstrzykuje się w wywiercony otwór, a następnie umieszcza w nim śrubę lub pręt gwintowany. Po utwardzeniu żywica tworzy bardzo mocne połączenie z materiałem ściany, gwarantując doskonałą wytrzymałość. Warto jednak sprawdzić, czy system ocieplenia na to pozwala, ponieważ niektóre materiały izolacyjne mogą reagować z żywicami chemicznymi.

Co jednak zrobić, gdy na elewacji jest już warstwa styropianu, ale jeszcze nie została pokryta klejem i tynkiem? To idealny moment na montaż gniazdka na elewacji z wykorzystaniem płyty montażowej. Płyta montażowa to zazwyczaj sztywny element wykonany z tworzywa sztucznego lub styropianu o dużej gęstości, który montuje się bezpośrednio do ściany nośnej za pomocą wkrętów. Na takiej płycie montuje się następnie plastikową tuleję z izolacyjną wkładką. Tuleję tę można przyciąć do grubości styropianu, zapewniając tym samym ciągłość izolacji termicznej w miejscu montażu gniazdka. Do tak przygotowanej tulei wprowadza się przewody elektryczne i mocuje puszkę instalacyjną.

Niektórzy producenci systemów ociepleń oferują również specjalne elementy montażowe, które wbudowuje się w elewację na etapie jej wykonywania. Są to zazwyczaj kostki lub płyty ze sztywnego materiału izolacyjnego (np. PIR lub XPS) z wbudowanymi elementami mocującymi do puszki lub osprzętu. Takie rozwiązania zapewniają doskonałą izolację termiczną w miejscu montażu i są niezwykle stabilne, ponieważ są zintegrowane z całą warstwą ocieplenia.

Pamiętajmy również o odpowiednim uszczelnieniu otworu, przez który wprowadzamy przewody i mocujemy puszkę do ściany. Nawet najlepiej zamocowana puszka może stać się przyczyną problemów, jeśli wokół niej powstaną nieszczelności, przez które będzie przedostawała się wilgoć. Szczeliny między puszką a izolacją należy dokładnie wypełnić elastyczną pianką montażową przeznaczoną do systemów ociepleń lub specjalnymi uszczelniaczami silikonowymi. Po utwardzeniu nadmiar pianki lub uszczelniacza należy ostrożnie usunąć.

Dobór odpowiedniego sposobu mocowania puszki zależy od wielu czynników, w tym od grubości izolacji, rodzaju materiału ściany konstrukcyjnej, etapu prac budowlanych oraz przewidywanego obciążenia gniazdka. Zawsze warto zapoznać się z zaleceniami producentów systemów ociepleń oraz osprzętu elektroinstalacyjnego, ponieważ często dostarczają oni gotowe rozwiązania i wytyczne dotyczące montażu w ich produktach.

Zapobieganie mostkom termicznym podczas montażu

Montaż gniazdka na elewacji styropianowej, choć pozornie prosty, stawia przed nami wyzwanie związane z zachowaniem ciągłości izolacji termicznej. Mostki termiczne, bo o nich mowa, to miejsca, w których bariera izolacyjna zostaje przerwana, co prowadzi do zwiększonych strat ciepła z budynku. Efekt? Wyższe rachunki za ogrzewanie, a w skrajnych przypadkach, w tych "zimnych" punktach może dochodzić do kondensacji pary wodnej, prowadząc do zawilgocenia, a nawet rozwoju pleśni i grzybów na wewnętrznej stronie ściany. Kto by chciał takiego "uroku" w swoim domu?

Kluczem do uniknięcia mostków termicznych podczas montażu gniazdka w elewacji jest stosowanie rozwiązań, które nie naruszają integralności warstwy izolacji w sposób znaczący lub które zapewniają dodatkową izolację w miejscu mocowania. Jednym z najczęstszych błędów jest bezpośrednie wklejanie puszki w styropian lub użycie metalowych elementów montażowych, które mają bezpośredni kontakt ze ścianą konstrukcyjną. Metal jest doskonałym przewodnikiem ciepła, więc każde takie połączenie będzie tworzyć mostek termiczny, odprowadzając ciepło z wnętrza budynku na zewnątrz.

Producenci, zdając sobie sprawę z tego problemu, dostarczają w zestawach do montażu osprzętu w istniejącej elewacji specjalne elementy wykonane ze styropianu lub innego materiału izolacyjnego. Te elementy montażowe, często w kształcie prostopadłościanu lub walca z odpowiednim otworem na puszkę i przewody, są zaprojektowane tak, aby zapewnić izolację termiczną wokół gniazdka i zminimalizować wpływ jego montażu na właściwości cieplne przegrody. Takie elementy wbudowuje się w warstwę izolacji, a następnie do nich mocuje puszkę. Zapewnia to stabilne podparcie dla osprzętu i jednocześnie chroni przed powstawaniem mostków termicznych.

Innym sposobem na zminimalizowanie mostków termicznych jest zastosowanie wspomnianych wcześniej puszek dedykowanych do montażu w izolacji, takich jak puszki na teleskopie lub specjalne bloki montażowe ze zintegrowaną izolacją. Te rozwiązania są projektowane tak, aby materiał izolacyjny otaczał puszkę ze wszystkich stron, minimalizując bezpośredni kontakt elementów przewodzących ciepło (np. metalowych śrub mocujących) ze ścianą konstrukcyjną. Puszki teleskopowe, dzięki możliwości regulacji głębokości, pozwalają na precyzyjne dopasowanie do grubości izolacji, zapewniając tym samym ciągłość warstwy termicznej.

Jeśli decydujemy się na mocowanie puszki bezpośrednio do muru za pomocą długich kołków, ważne jest, aby same kołki również były wykonane z materiału o niskim współczynniku przewodzenia ciepła. Wiele kołków dedykowanych do montażu w systemach ociepleń posiada plastikowy korpus, który ogranicza przenoszenie ciepła wzdłuż kołka. Dodatkowo, po zamontowaniu puszki i wprowadzeniu przewodów, otwór wokół kołka i przewodów należy dokładnie uszczelnić elastyczną pianką montażową o właściwościach termoizolacyjnych, aby wyeliminować ewentualne szczeliny.

Kolejnym aspektem, który należy wziąć pod uwagę, jest prowadzenie przewodów elektrycznych. Przewody poprowadzone bezpośrednio w warstwie izolacji lub przy samej powierzchni ściany konstrukcyjnej mogą również stanowić niewielkie mostki termiczne. Z tego względu zaleca się prowadzenie przewodów w specjalnych peszlach lub rurkach instalacyjnych, a następnie umieszczenie tych rurek w nacięciach wykonanych w styropianie. Po ułożeniu przewodów nacięcia należy dokładnie wypełnić pianką montażową lub klejem do styropianu, aby zapewnić ciągłość izolacji.

Podczas projektowania instalacji elektrycznej zewnętrznej na elewacji styropianowej, warto również pomyśleć o minimalizacji liczby punktów montażu. Każde gniazdko czy oprawa oświetleniowa montowana na elewacji to potencjalny punkt, w którym może powstać mostek termiczny. Dlatego, jeśli tylko to możliwe, warto zgrupować kilka funkcji (np. gniazdko i oświetlenie) w jednym miejscu lub zastosować wielokrotne ramki i puszki, zamiast montować wiele pojedynczych punktów w różnych miejscach. Mniej otworów w izolacji to mniejsze ryzyko problemów z mostkami termicznymi.

Podsumowując, zapobieganie mostkom termicznym podczas montażu gniazdka na elewacji styropianowej wymaga świadomego wyboru odpowiednich rozwiązań i staranności wykonania. Stosowanie dedykowanych elementów montażowych izolacyjnych, właściwy dobór kołków, staranne uszczelnienie otworów i przemyślane prowadzenie przewodów to klucz do zachowania integralności izolacji termicznej i zapewnienia energooszczędności budynku. Nie bagatelizujcie tego aspektu – mostki termiczne to "cisi złodzieje ciepła".

Podłączenie gniazdka i zabezpieczenia elektryczne

Po pomyślnym zamocowaniu puszki w elewacji styropianowej i ułożeniu przewodów, nadszedł czas na podłączenie samego gniazdka i zadbanie o odpowiednie zabezpieczenia elektryczne. To etap, który wymaga precyzji i znajomości podstawowych zasad bezpieczeństwa instalacji elektrycznych. Jak mówi stara zasada elektryków: "Prąd nie boli... aż do momentu, kiedy zacznie." Dlatego bezpieczeństwo jest absolutnym priorytetem.

Przewody elektryczne wprowadzone do puszki powinny być odpowiednio przygotowane – izolacja zdjęta na odpowiednią długość, a końcówki przewodów odizolowane i zabezpieczone (np. za pomocą tulejek zaciskowych). Następnie przewody podłącza się do zacisków w gniazdku zgodnie z oznaczeniami: przewód fazowy (zazwyczaj brązowy lub czarny) do zacisku "L", przewód neutralny (niebieski) do zacisku "N", a przewód ochronny (żółto-zielony) do zacisku oznaczonego symbolem uziemienia (trzy kreski). Pamiętajcie o prawidłowym dokręceniu śrub zacisków – zbyt luźne połączenie może prowadzić do przegrzewania się i iskrzenia, a zbyt mocne – do uszkodzenia przewodu.

W przypadku gniazdek zewnętrznych, zwłaszcza tych zamontowanych w miejscach narażonych na wilgoć, niezwykle ważne jest odpowiednie zabezpieczenie instalacji. Zgodnie z przepisami i dobrymi praktykami, gniazdka zewnętrzne powinny być zasilane z odrębnego obwodu elektrycznego i zabezpieczone wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania nie większym niż 30 mA. Wyłącznik RCD jest urządzeniem, które monitoruje równowagę prądu płynącego w przewodach fazowym i neutralnym. Jeśli pojawi się różnica prądu (np. w wyniku przebicia izolacji i kontaktu z wilgocią lub przypadkowego dotknięcia elementu pod napięciem), wyłącznik RCD natychmiast przerywa obwód, chroniąc przed porażeniem. To taki elektryczny anioł stróż.

Poza wyłącznikiem RCD, obwód zasilający gniazdka zewnętrzne powinien być również zabezpieczony odpowiednio dobranym wyłącznikiem nadmiarowo-prądowym (bezpiecznikiem). Wyłącznik nadmiarowo-prądowy chroni instalację przed skutkami zwarć i przeciążeń. Jego wartość prądu znamionowego (np. 10 A, 16 A) powinna być dobrana do przewidywanego obciążenia obwodu i przekroju zastosowanych przewodów. Typowy obwód gniazdek zewnętrznych zasilający np. kosiarkę czy myjkę ciśnieniową jest zazwyczaj zabezpieczony bezpiecznikiem 16 A.

Jeśli planujesz na fasadzie zamontować kontakty w kilku miejscach, bardzo ważne jest, aby każdy z nich, jeśli jest to możliwe, należał do osobnego obwodu, zabezpieczonego odpowiednio dobranym wyłącznikiem nadmiarowym i wyłącznikiem RCD. Dlaczego? Jeśli wszystkie gniazdka zewnętrzne byłyby na jednym obwodzie i doszłoby do uszkodzenia w jednym punkcie, awaria objęłaby wszystkie pozostałe. Wyodrębnienie obwodów zwiększa niezawodność instalacji i ułatwia lokalizację ewentualnych usterek.

W przypadku gniazdek siłowych (np. 400V) stosowanych do zasilania bardziej wymagających urządzeń (np. betoniarek, pilarek elektrycznych), zabezpieczenia muszą być jeszcze bardziej rozbudowane. Gniazda siłowe również powinny być zabezpieczone wyłącznikiem różnicowoprądowym o odpowiednim prądzie zadziałania oraz wyłącznikami nadmiarowo-prądowymi, często trójfazowymi, dobranymi do mocy podłączanych urządzeń. Warto również rozważyć zastosowanie specjalnych gniazd siłowych z blokadą, która uniemożliwia odłączenie wtyczki pod obciążeniem, co zwiększa bezpieczeństwo użytkowania.

Po podłączeniu gniazdka i zamknięciu obudowy (upewnij się, że klapka i uszczelka są prawidłowo założone), przed uruchomieniem zasilania, warto przeprowadzić podstawowe pomiary elektryczne. Pomiary rezystancji izolacji oraz pomiary skuteczności ochrony przed porażeniem są niezbędne do potwierdzenia prawidłowości wykonania instalacji i jej bezpieczeństwa. Pomiary te powinny być wykonane przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia. Wartość pomiarów powinna być zgodna z obowiązującymi normami i przepisami.

Pamiętaj, że praca z prądem elektrycznym może być niebezpieczna. Jeśli nie masz odpowiedniego doświadczenia i wiedzy, nie podejmuj się samodzielnego podłączania gniazdka. Zawsze lepiej zlecić te prace wykwalifikowanemu elektrykowi, który wykona instalację zgodnie z przepisami i zapewni jej bezpieczeństwo. Profesjonalista nie tylko prawidłowo podłączy gniazdko, ale również sprawdzi całą instalację i wystawi protokół z pomiarów, co może być przydatne w przypadku kontroli lub problemów z ubezpieczycielem.

Podsumowując, podłączenie gniazdka na elewacji styropianowej to ostatni etap instalacji, który wymaga precyzji i odpowiednich zabezpieczeń. Zastosowanie wyłącznika różnicowoprądowego i odpowiedniego wyłącznika nadmiarowo-prądowego, a także, w miarę możliwości, wydzielenie obwodów, to kluczowe elementy zapewniające bezpieczeństwo użytkowania instalacji elektrycznej na zewnątrz budynku. Pamiętaj, że w przypadku wątpliwości, zawsze warto skonsultować się ze specjalistą.
