Jak sprawdzić czy wszystkie panele fotowoltaiczne działają

Masz pięć, dziesięć, czasem trzydzieści paneli na dachu i nagle nachodzi cię niepokój: czy ten cały sznur modułów faktycznie pracuje, czy któryś nie zaczął cicho tracić mocy? Nie potrzebujesz do tego drogiego sprzętu ani specjalisty z kalendarzem na pół roku. Wystarczą żarówki, miernik i odrobina wiedzy o fizyce ogniwa, żeby samodzielnie zweryfikować sprawność każdego modułu w twojej instalacji. Metoda żarówkowa istnieje od lat w społeczności off-grid, bo działa na prostej zasadzie: rezystancyjne obciążenie pozwala zobaczyć, ile panel oddaje mocy przy zbliżonym do rzeczywistego punkcie pracy.

• Test panelu PV bez regulatora krok po kroku
• Jak zmierzyć sprawność panelu fotowoltaicznego w domu
• Interpretacja wyników i kiedy panel wymaga wymiany

Test panelu PV bez regulatora krok po kroku

Żarówka jako obciążenie to nie prymitywne kombinowanie, tylko celowe wykorzystanie prawa Ohma. Przez włókno żarówki płynie prąd proporcjonalny do napięcia panelu, a spadek napięcia na żarówce wymusza pracę modułu w zakresie bliskim jego optymalnemu punktowi mocy. Dlatego wynik takiego testu jest znacznie bliższy rzeczywistej produkcji niż pomiar samego napięcia jałowegoVoc miernikiem bez obciążenia.

Voc, czyli napięcie obwodu otwartego, mówi ci tylko, ile woltów panel potrafi wytworzyć bez obciążenia. Isc, prąd zwarcia, pokazuje maksymalny prąd, jaki moduł odda przy zerowej rezystancji. Żadne z tych dwóch parametrów nie odpowiada na pytanie o realną moc, bo panel pod obciążeniem pracuje gdzieś pomiędzy nimi, zwykle przy napięciu o 10-15% niższym od Voc i prądzie o 5-10% niższym od Isc.

Żarówki 12-woltowe o mocy 40, 60 lub 100W przy określonym napięciu mają znaną rezystancję włókna. Można ją policzyć z prawa Ohma: dla żarówki 12V/55W wychodzi około 2,6 oma w stanie gorącym, dla 12V/100W blisko 1,4 oma. To właśnie ta rezystancja wymusza na panelu pracę w konkretnym punkcie krzywej I-V, czyli zależności prądu od napięcia. Bez obciążenia panel „wisi" przy Voc, z obciążeniem żarówkowym zsuwa się w dół krzywej.

Inne odbiorniki rezystancyjne też zadziałają: grzałka samochodowa 12V/300W, opornik drutowy, spiralę grzejną z kuchenki turystycznej. Żarówki wygrywają dostępnością i tym, że od razu widzisz, czy świecą pełną jasnością, czy tylko żarzą się. Połowiczna jasność przy pełnym słońcu to natychmiastowy sygnał, że panel traci połowę mocy lub że źle go podłączyłeś.

Przygotuj stanowisko z dala od łatwopalnych materiałów. Żarówka 100W pod pełnym słońcem grzeje się do temperatury, przy której potrafi poparzyć skórę lub stopić plastikową obudowę. Drewniana deska, kawałek blachy, kawałek płyty cementowej jako podkład wystarczą. Trzymaj też w zasięgu ręki gaśnicę proszkową, nawet jeśli uważasz, że „to tylko żarówka".

Checklista sprzętu przed testem

• Miernik uniwersalny z funkcją pomiaru napięcia stałego do 100V i prądu stałego do 10A
• Dwie żarówki 12V: jedna 55W i jedna 100W (albo trzy: 40, 60, 100W dla różnych zakresów)
• Przewody zakończone złączami MC4 kompatybilnymi z twoim panelem
• Zaciski krokodylkowe lub gniazdo oprawki samochodowej do szybkiego podłączenia żarówki
• Rękawice elektroizolacyjne do pracy przy napięciu do 100V DC
• Notatnik do zapisywania wyników: data, godzina, nasłonecznienie, parametry odczytu

Połącz panel z żarówką przez miernik ustawiony na pomiar napięcia. Wtyk MC4 od strony dodatniej panela do żarówki, żarówka do wtyku ujemnego. Miernik podłączasz równolegle do żarówki, żeby zobaczyć napięcie na obciążeniu. Chcesz też znać prąd, więc w szereg z żarówką wstawiasz miernik w trybie amperomierza lub używasz cęgów prądowych.

Odczytaj Voc najpierw bez żarówki: rozłącz obwód, przyłóż sondy miernika do wtyków MC4, zapisz wynik. Typowy panel monokrystaliczny 380W pokaże około 40-42V Voc. Potem podłącz żarówkę 55W i odczytaj napięcie na niej. Powinno spaść do zakresu 30-35V. W tym momencie zmierz prąd miernikiem cęgowym na przewodzie.

Schemat podłączenia w formacie tekstowym

Panel MC4+ → przewód czerwony → zacisk krokodylkowy → żarówka 12V → zacisk krokodylkowy → przewód czarny → Panel MC4−. Miernik napięcia: sonda czerwona na klemie dodatniej żarówki, sonda czarna na klemie ujemnej. Miernik prądu (cęgi): obejmują przewód zasilający żarówkę w dowolnym miejscu.

Żarówki vs MPPT Victron: która metoda lepiej sprawzi panel?

Regulator MPPT śledzi punkt maksymalnej mocy panelu w czasie rzeczywistym, dostosowując obciążenie do aktualnych warunków nasłonecznienia, temperatury ogniwa i stanu baterii. Robi to setki razy na sekundę, więc panel zawsze pracuje blisko swojego Vmpp, napięcia w punkcie maksymalnej mocy. To jest złoty standard diagnostyki, bo dostajesz dokładną wartość mocy w Wattach w każdej chwili.

Test żarówkowy daje obraz mniej precyzyjny, ale bardziej powtarzalny. Żarówka 100W pod pełnym słońcem w południe obciąża panel w sposób zbliżony do jego nominalnej mocy, więc uzyskujesz pomiar z konkretnym obciążeniem, które możesz porównać z katalogiem. Różnica między metodami polega na tym, że MPPT mierzy moc chwilową w zmiennych warunkach, a żarówka daje pomiar mocy w wymuszonym, stałym punkcie obciążenia.

Punkt pracy MPPT różni się od punktu wymuszonego żarówką. Panel 380W ma Vmpp typowo 34-36V i Impp około 10,5-11,2A. Żarówka 100W przy napięciu 12V pobiera 8,3A, ale przy 30V na panelu pobiera tylko około 3,3A. To za mało, żeby test miarodajnie obciążyć moduł. Dlatego potrzebujesz żarówki o wyższym napięciu lub kilku żarówek połączonych szeregowo.

Realny przykład z danych z popularnego testu trwającego 573 sekundy na kanale poświęconym instalacjom off-grid: panel 380W pod obciążeniem trzema żarówkami 12V/100W połączonymi szeregowo (co daje 36V nominalnie) oddał średnio 320W przy nasłonecznieniu 870W/m². To sprawność rzędu 84% względem katalogu, wynik bardzo dobry dla modułu pracującego kilka lat.

Regulator MPPT Victron w tej samej sytuacji pokazałby moc chwilową 335W przy średniej z godziny. Różnica 15W wynika z tego, że regulator dopasowuje obciążenie do zmieniającego się nasłonecznienia, a żarówka działa przy stałej rezystancji. Wniosek: jeśli zależy ci na pojedynczym, powtarzalnym pomiarze do porównań paneli, żarówka daje bardziej spójny wynik. Jeśli chcesz monitorować pracę w czasie, MPPT wygrywa jednoznacznie.

Jak zmierzyć sprawność panelu fotowoltaicznego w domu

Sprawność to stosunek mocy zmierzonej do mocy katalogowej producenta, wyrażony w procentach. Wzór: sprawność = (P_zmierzona / P_katalogowa) × 100%. Dla panelu o mocy nominalnej 380W zmierzona moc 320W daje 84,2% sprawności. To wartość, która mówi ci, ile moduł stracił w stosunku do stanu fabrycznego.

Nominalna moc w karcie katalogowej (STC, Standard Test Conditions) jest podawana przy nasłonecznieniu 1000W/m², temperaturze ogniwa 25°C i masie powietrza AM 1,5. W Polsce te warunki nie występują razem prawie nigdy, więc bezpośrednie porównanie wymaga korekty na temperaturę i nasłonecznienie. Latem ogniwa pracują w 50-65°C, co obniża napięcie o 0,3-0,4% na każdy stopień powyżej 25°C.

Skorzystaj z prostego korektora temperaturowego. Różnica temperatur ΔT = T_ogniwa − 25°C. Współczynnik mocy dla ogniw monokrystalicznych wynosi typowo −0,38%/°C. P_skorygowana = P_zmierzona / (1 + ΔT × −0,0038). Przy ΔT = 35°C mnożnik wynosi 1 / (1 − 0,133) = 1,153. Zmierzoną moc 320W mnożysz przez 1,153 i dostajesz 369W, czyli sprawność 97% względem STC.

Nasłonecznienie mierzysz pyranometrem lub aplikacją z lokalnym czujnikiem pogodowym, ale do porównań względnych wystarczy odczyt z kilku dni słonecznych w południe. Jeśli w południe masz 850W/m² zamiast 1000W/m², panel odda proporcjonalnie mniej. Dla testu żarówkowego ta korekta jest opcjonalna, bo porównujesz ten sam panel w podobnych warunkach.

Alternatywne metody pomiaru bez MPPT

Tester PV z wbudowanym obciążeniem elektronicznym to najwygodniejsze narzędzie, ale kosztuje od 800 PLN w górę. Mierzy Voc, Isc, moc, a niektóre modele rysują krzywą I-V w czasie rzeczywistym. Dla hobbysty lub majsterkowicza to inwestycja na granicy opłacalności, chyba że masz kilkanaście paneli do regularnej kontroli.

Omomierz w trybie pomiaru rezystancji izolacji sprawdzi, czy panel nie ma upływu prądu do ramy. Podłączasz jedną sondę do ramy aluminiowej, drugą do wtyku MC4 plus i minus. Odczyt powyżej 40 MΩ dla panelu 1000V oznacza dobrą izolację. Niższe wartości sygnalizują degradację folii tylnej lub wnikanie wilgoci. To nie jest test mocy, ale uzupełnia diagnostykę o kwestię bezpieczeństwa.

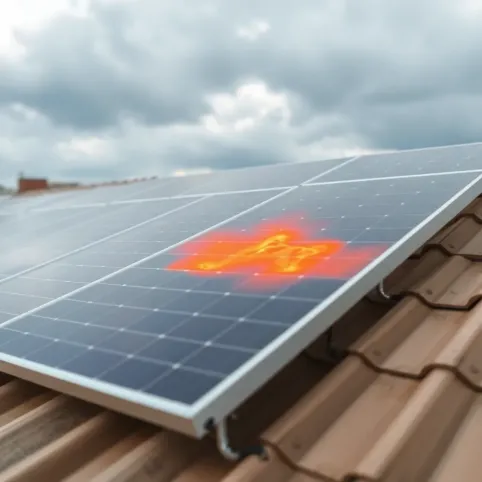

Kamera termowizyjna (nawet smartfon z modułem termowizyjnym) pokaże rozkład temperatury na powierzchni panelu po kilku minutach pracy. Hotspoty, czyli miejsca znacznie cieplejsze niż reszta, wskazują na zacienione ogniwa, uszkodzone połączenia lub diody bypass w stanie przebicia. Spadek mocy o 20-30% z powodu jednego hotspotu to częsta usterka w instalacjach 5+ letnich.

Interpretacja wyników i kiedy panel wymaga wymiany

Sprawność powyżej 80% wskazuje na moduł w dobrej kondycji, który stracił typowe dla siebie 0,5-1% rocznie od nowości. Panele po 10 latach pracy często mieszczą się właśnie w tym zakresie. Jeśli twój panel ma 8 lat i pokazuje 82% sprawności, działa zgodnie z oczekiwaniami i nie wymaga wymiany.

Sprawność 60-80% wymaga wyjaśnienia przyczyny, zanim podejmiesz decyzję o wymianie. Zacienienie od drzewa, które urosło w ciągu 5 lat, brud na powierzchni, uszkodzenie folii tylnej, przepalony bypass diode to najczęstsze powody. Czasem wystarczy mycie panelu, żeby wrócić do 85-90%. Warto wykluczyć proste przyczyny, zanim zainwestujesz w nowy moduł.

Sprawność poniżej 60% zwykle oznacza uszkodzenie fizyczne. Pęknięta szyba, delaminacja, korozja połączeń, zwarcie w ogniwie, awaria wielu diod bypass to sytuacje, w których naprawa jest nieopłacalna. Panel 380W kosztuje dziś około 350-500 PLN, naprawa przez autoryzowany serwis przekracza często 60% ceny nowego modułu.

Norma PN-EN 61215 określa procedury testowe dla modułów krystalicznych, w tym testy obciążenia mechanicznego, cykli termicznych i wilgotności. Norma IEC 62430 definiuje wymagania bezpieczeństwa dla modułów PV, w tym klasy ochrony i limity prądu upływu. Jeśli twój panel nie przechodzi testu izolacji zgodnie z tymi normami, nie nadaje się do dalszej eksploatacji w instalacji niskonapięciowej.

Bezpieczeństwo i ostrzeżenia

Panel PV pod słońcem zawsze generuje napięcie, nawet gdy nie jest podłączony do niczego. Dotknięcie odsłoniętych styków MC4 grozi porażeniem prądem stałym o napięciu do 42V, które jest znacznie groźniejsze niż zmienne o tej samej wartości, bo mięśnie dłoni kurczą się i nie puszczają przewodu. Pracuj w rękawicach elektroizolacyjnych zawsze, nawet przy panelu 12V.

Łuk elektryczny przy rozłączaniu obciążonego obwodu DC to realne zagrożenie. W instalacjach 230V AC łuk gaśnie przy zerze napięcia 50 razy na sekundę. W obwodzie DC nie ma takiego przejścia przez zero, łuk podtrzymuje się sam i potrafi stopić złącze MC4 oraz wywołać pożar. Rozłączajaj obwód tylko w stanie bez obciążenia lub używaj rozłączników DC z komorą gaszeniową.

Nie testuj paneli z widocznymi uszkodzeniami: pęknięta szyba, spuchnięta folia tylna, ślady przypalenia na ramie, korozja w puszce przyłączeniowej. Takie moduły mogą mieć wewnętrzne zwarcie lub prąd upływu, który przy teście żarówkowym objawi się jako nienaturalnie wysoki pobór lub przegrzewanie się obudowy.

Pracuj w suchych warunkach. Mokra powierzchnia panelu, wilgotna rama, mokre ręce to ścieżka do porażenia. Nawet woda deszczowa na panelu nie zwiera samego modułu, ale połączenie mokrego palca z metalową ramą i wtykiem MC4 to inna sprawa. Wybieraj dni bez deszczu, bez rosy porannej, z panelem suchym od co najmniej godziny.

Zastosowania poza diagnostyką: grzanie wody panelem

Żarówkowy test pokazuje, że panel potrafi bezpośrednio zasilać obciążenie rezystancyjne. To otwiera drogę do najprostszej instalacji off-grid: bezpośredniego podłączenia grzałki do bojlera przez panel. Spirala grzejna 12V/300W lub 24V/200W pobiera prąd w sposób zbliżony do żarówki, więc panel pracuje w rozsądnym punkcie obciążenia.

Wydajność takiego systemu jest niższa niż instalacji z inwerterem i MPPT, bo brak śledzenia punktu maksymalnej mocy. W pełnym słońcu panel 380W zasila grzałkę 24V/200W z mocą około 180-200W, czyli niewiele ponad połowę jego nominalnej mocy. Reszta energii pozostaje niewykorzystana. Mimo to, dla użytkownika, który potrzebuje ciepłej wody od maja do września bez inwestycji w inwerter, to rozwiązanie działa i zwraca się w ciągu roku.

ROI porównaj z tradycyjnym bojlerem elektrycznym 2kW. Bojler grzeje 200 litrów wody w około 4 godziny, zużywając 8 kWh. Panel z grzałką 200W potrzebuje na tę samą pracę 40 godzin nasłonecznienia, ale za darmo. W polskich warunkach od maja do września to około 900 godzin użytecznego słońca, więc zysk energetyczny wynosi około 180 kWh rocznie z jednego panelu. Przy cenie 1 PLN/kWh daje 180 PLN oszczędności rocznie bez żadnych kosztów eksploatacji.

Nie używaj tej metody do zasilania bojlerów 230V AC. Wymagałoby to inwertera, regulatora MPPT i całej reszty instalacji, która eliminuje całą prostotę. Bezpośrednie grzanie prądem stałym z panela działa tylko z grzałkami na niskie napięcie stałe: 12V, 24V, 36V, 48V. Grzałki takie kupuje się jako akcesoria do instalacji solarnych off-grid lub samochodowych.

Mini-quiz po lekturze

Jaki wynik oznacza sprawność 70% zmniejszona dla panelu o katalogowej mocy 400W?

• Odpowiedź a: 280W mocy zmierzonej, co wymaga diagnostyki przyczyny
• Odpowiedź b: 280W mocy zmierzonej, co oznacza panel fabrycznie nowy
• Odpowiedź c: 700W mocy zmierzonej, co oznacza panel uszkodzony

Prawidłowa odpowiedź to a. Sprawność 70% panelu 400W daje 280W mocy zmierzonej, co plasuje moduł w strefie przyspieszonej degradacji i wymaga wyjaśnienia przyczyny, zanim podejmiesz decyzję o wymianie.

�ródła danych i norm

PN-EN 61215-1:2017, Moduły fotowoltaiczne krystaliczne krzemowe do zastosowań naziemnych. Kwalifikacja konstrukcji i zatwierdzenie typu.

IEC 62430:2019, Bezpieczeństwo modułów fotowoltaicznych.

Karty katalogowe producentów paneli monokrystalicznych 380W klasy premium, dostępne na stronach producentów.

Wzory obliczeniowe: prawo Ohma (U = I × R), współczynnik temperaturowy mocy ogniwa monokrystalicznego −0,38%/°C (dane typowe z not aplikacyjnych producentów ogniw).

Norma IEC 61853 dotycząca pomiarów wydajności modułów PV w różnych warunkach nasłonecznienia i temperatury, stosowana przy kalibracji wyników testów polowych.

Sprawdzenie sprawności paneli to nie jednorazowa czynność, lecz nawyk, który procentuje przez lata. Zapisuj wyniki z datą i warunkami pogodowymi, porównuj kolejne pomiary tego samego modułu, szukaj trendu spadkowego. Pojedynczy odczyt mówi ci tylko, jak panel pracuje teraz. Seria odczytów pokazuje, czy degradacja postępuje szybciej niż powinna, czy mieści się w normie. Ta wiedza pozwala ci zaplanować wymianę zanim panel przestaje się opłacać zamiast czekać na awarię w najmniej odpowiednim momencie.
