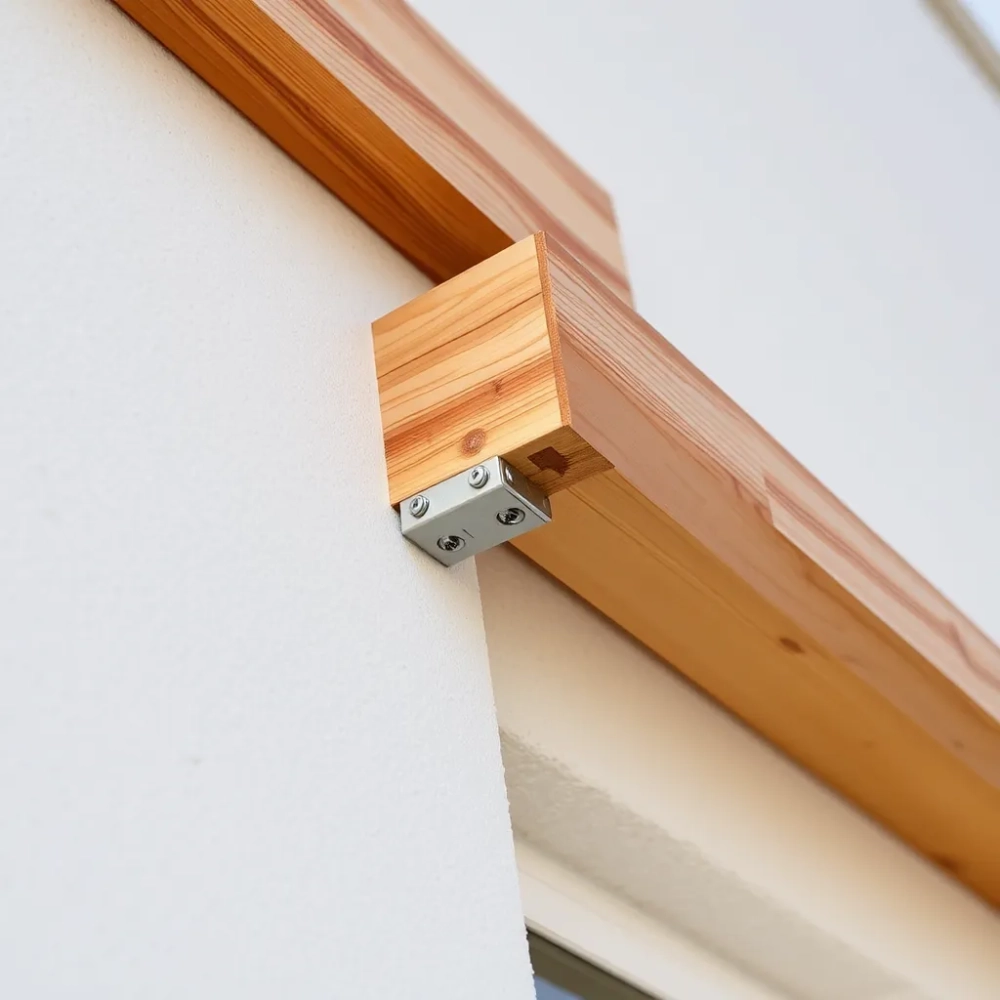

Jak przymocować belkę do elewacji przez styropian i nie zepsuć izolacji

Wkręcenie kołka rozporowego w sam styropian i powieszenie na nim belki to najkrótsza droga do tego, żeby po dwóch zimach zobaczyć rysę na tynku, a po roku belkę opadającą pod własnym ciężarem. Prawidłowe mocowanie belki przez styropian wymaga obejścia warstwy ocieplenia i przeniesienia obciążenia bezpośrednio na mur, a do tego służą trzy sprawdzone systemy: kotwa chemiczna wklejana w podłoże nośne, tuleja dystansowa z przegubem kulowym oraz konsola wsporcza kotwiona w wieńcu. Każdy z nich działa na innej zasadzie fizycznej i chemicznej, więc wybór zależy od masy elementu, grubości ocieplenia oraz materiału ściany w dalszej części znajdziesz konkretne porównanie nośności, ceny i zalecane średnice wierteł do każdego wariantu.

• Jaka kotwa lub tuleja do belki przez styropian porównanie systemów
• Montaż belki przez ocieploną elewację krok po kroku bez błędów
• Belka na elewacji ze styropianem a typ ściany dobór łączników
• Najczęstsze błędy przy mocowaniu belki przez styropian i jak ich uniknąć
• Kiedy samodzielny montaż to za mało bezpieczeństwo i odpowiedzialność

Jaka kotwa lub tuleja do belki przez styropian porównanie systemów

Zanim sięgniesz po wiertarkę, ustal, co dokładnie wisi na elewacji i jakie siły działają na łącznik. Dekoracyjna belka podświetleniowa o masie 6-10 kg przenosi obciążenie wyłącznie statyczne, czyli ściskające i ścinające, ale już pergola z kantówki 10×10 cm i zadaszeniem z poliwęglanu generuje moment zginający dochodzący do 0,4 kNm na punkt mocowania. Ta różnica decyduje o tym, czy wystarczy tuleja dystansowa za 12 zł, czy potrzebna jest kotwa wklejana klasy ETA z żywicą winyloestrową.

Tuleja dystansowa to cylindryczny element z tworzywa lub stali nierdzewnej, który przechodzi przez całą grubość ocieplenia i kończy się talerzykiem dociskowym na tynku. Jej zadanie polega na utrzymaniu stałego dystansu między belką a murem przy jednoczesnym przeniesieniu obciążenia przez wkręt kotwiony w warstwie konstrukcyjnej. Wewnętrzna średnica tulei musi odpowiadać średnicy wkręta najczęściej M8 lub M10 a długość dobrać do grubości styropianu, dodając 5-10 mm zapasu.

Kotwa chemiczna działa inaczej: w wywierconym otworze umieszcza się tuleję sitową (w materiałach otworowych) lub wlewa samą żywicę (w betonie), a następnie wkręca pręt gwintowany. Żywica polimeryzuje w ciągu kilku minut, tworząc z podłożem wiązanie adhezyjne o wytrzymałości porównywalnej z monolitem. Ten mechanizm eliminuje naprężenia rozporowe, które rozkruszają cegłę kratówkę czy pustak ceramiczny, dzięki czemu kotwa chemiczna sprawdza się tam, gdzie kotwa mechaniczna rozrywa materiał.

Konsola wsporcza stanowi rozwiązanie pośrednie i jednocześnie najbardziej przewidywalne obliczeniowo. To stalowy wspornik (zwykle ze stali ocynkowanej ogniowo lub nierdzewnej 1.4301) zakotwiony w wieńcu lub ścianie nośnej dwoma kotwami przelotowymi, a do niego przykręca się belkę. Wspornik o długości 120-300 mm omija warstwę ocieplenia, więc cały ciężar trafia na konstrukcję, a nie na styropian. W przypadku elementów o masie powyżej 50 kg/mb konsola jest jedynym rozwiązaniem, które daje się policzyć zgodnie z PN-EN 1992-4 (Eurokod 2, część 4).

Uwaga: zwykły kołek rozporowy wbijany wyłącznie w styropian (np. kołek do termoizolacji z trzpieniem plastikowym) przenosi maksymalnie 0,15 kN na wyrywanie, czyli około 15 kg. Żadna belka konstrukcyjna nie może na nim wisieć, bo styropian o EPS 70 ma wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych rzędu 80-120 kPa, a po kilku cyklach termicznych i zawilgoceniu spada ona o połowę.

Dobór tulei dystansowej do grubości styropianu

Standardowe długości tulei oferowane w marketach budowlanych zaczynają się od 60 mm, a kończą na 300 mm. Dla styropianu grafitowego o λ = 0,031 W/(m·K) i grubości 150 mm optymalna tuleja ma 160 mm, przy czym 10 mm zapasu pozwala na drobne nierówności tynku. Przy 200 mm ocieplenia stosuje się tuleje 220 mm, a przy 250 mm 280 mm. Średnica zewnętrzna tulei to najczęściej 18, 22 lub 26 mm, a otwór w styropianie wierci się koronką o tej samej średnicy bez udaru, na wolnych obrotach.

Montaż belki przez ocieploną elewację krok po kroku bez błędów

Przygotowanie podłoża decyduje o 80% sukcesu, dlatego pierwszym krokiem jest lokalizacja warstwy nośnej. W ścianie dwuwarstwowej z cegłą pełną mur zaczyna się zwykle 15-20 cm za lico tynku, a w ścianie trójwarstwowej z pustką powietrzną jeszcze głębiej. Bezwzględnie konieczne jest wykonanie próbnego wiercenia świdrem 6 mm do wykrycia pustki, ponieważ przegub tulei dystansowej wymaga min. 50 mm zakotwienia w materiale konstrukcyjnym.

Wiercenie przez styropian różni się od wiercenia w murze jedną kluczową zasadą: bez udaru. Udar włącza się dopiero po przejściu przez ocieplenie i wejściu w nośną warstwę ściany. W praktyce oznacza to pracę wiertarką z regulacją udaru, w której pierwszą fazę (10-20 cm przez styropian) wykonuje się na wolnych obrotach 400-600/min, a drugą (mur) z udarem i obrotami 1200-1500/min. Średnica wiertła dobierana jest do typu łącznika: 10 mm pod kotwę chemiczną M8, 12 mm pod M10, 14 mm pod M12.

Oczyszczenie otworu to etap, którego nie wolno pominąć przy kotwie chemicznej. Pył ceramiczny lub betonowy zmniejsza przyczepność żywicy nawet o 40%, ponieważ żywica wiąże z powierzchnią, a nie z luźnymi cząstkami. Otwór przedmuchuje się pompką ręczną (gruszką), a następnie czyści szczotką o odpowiedniej średnicy szczotka musi wchodzić na całą głębokość kotwienia, inaczej na dnie zostaje warstwa pyłu, która odpadnie pod obciążeniem. Procedurę powtarza się minimum dwukrotnie.

Wstrzykiwanie żywicy wymaga zaczynania od dna otworu i powolnego wycofywania dyszy dzięki temu żywica wypycha powietrze, a nie tworzy pęcherzy. Wypełnia się ok. 2/3 objętości otworu, po czym wkręca pręt gwintowany ruchem obrotowym, żeby równomiernie rozprowadzić żywicę po ściankach. Czas wiązania zależy od temperatury: 5-8°C to 30-45 minut, 20°C to 10-15 minut, a 30°C to zaledwie 4-6 minut. Pełną nośność kotwa osiąga po 24 h, choć wstępne utwardzenie następuje znacznie wcześniej.

Po zamontowaniu łącznika przychodzi czas na uszczelnienie newralgicznego miejsca, czyli styku tulei lub kotwy z tynkiem. To właśnie tu powstaje mostek termiczny i punkt wnikania wody. Rozwiązaniem jest aplikacja pianki PUR niskorozprężnej wokół tulei od strony tynku oraz nałożenie taśmy EPDM lub silikonu elastycznego klasy S25 (ruch do 25%). Pianka wypełnia nierówności i redukuje przepływ powietrza, a taśma lub silikon chronią przed kapilarnym wciąganiem deszczu.

Porada praktyczna: rozstaw punktów mocowania zależy od masy belki i jej sztywności. Dla belki sosnowej 8×16 cm o ciężarze własnym 6,4 kg/mb wystarczy rozstaw 80-100 cm, ale dla kantówki 10×20 cm z zamontowanym oświetleniem LED i donicami 50-60 cm. Zasada jest prosta: im większa masa i im krótsza odległość od krawędzi belki, tym gęściej rozmieszczone punkty.

Alternatywne scenariusze montażu

Cienka belka dekoracyjna z PVC lub aluminium o masie do 3 kg/mb może być mocowana wkrętami z kołkiem ramowym przez całą grubość ocieplenia, pod warunkiem że kołek osadzony jest min. 60 mm w murze. Wkręt przechodzi przez tuleję dystansową, a na powierzchni tynku widoczna jest jedynie główka wkręta. Takie rozwiązanie stosuje się przy podświetleniach elewacyjnych, listwach ozdobnych i lekkich półkach.

Ciężka belka nośna, np. kantówka dębowa 12×24 cm stanowiąca element konstrukcyjny zadaszenia tarasu, wymaga innego podejścia. Tu nie wystarczy jeden łącznik stosuje się pary kotew chemicznych M12 w odstępie 20-30 cm (rozstaw zależny od obliczeń), a belka opiera się na konsolach wsporczych w dwóch punktach. Konsola przenosi obciążenie pionowe, a kotwy chemiczne absorbują siły poziome (parcie i ssanie wiatru), które na elewacji mogą osiągać 1,2-1,8 kN/m² w strefie nadbrzeżnej.

Belka na elewacji ze styropianem a typ ściany dobór łączników

Rodzaj podłoża wpływa na wybór systemu mocowania bardziej niż grubość ocieplenia. Beton klasy C20/25 przyjmuje zarówno kotwy mechaniczne, jak i chemiczne, ale jego twardość wymaga wierteł z końcówką widiową i obrotów 1500/min. Cegła pełna ceramiczna jest nieco słabsza (wytrzymałość na ściskanie 10-15 MPa), więc kotwa mechaniczna M10 osiąga tu nośność 4,5-6,0 kN zamiast 7,5 kN w betonie. Pustak ceramiczny Porotherm i cegła kratówka zmuszają do stosowania kotew chemicznych z tuleją sitową, bo kotwa mechaniczna rozrywa cienkie ścianki.

Ytong i silka to podłoża, w których pomyłka kosztuje najwięcej. Beton komórkowy ma strukturę porowatą i pylącą, dlatego wiercenie udarowe kruszy krawędzie otworu, a kotwa traci nawet 60% nośności. Właściwą techniką jest wiercenie obrotowe wiertłem z węglika wolframu, niskie obroty (300-500/min) i natychmiastowe wydmuchiwanie pyłu. Żywica wnika w pory i tworzy z porowatym podłożem wiązanie mechaniczne, którego nie da się uzyskać wkręcając plastikowy kołek.

Bloczki szczelinowe, takie jak Porotherm 25 czy 18, wymagają użycia tulei sitowej, przez którą żywica przenika do wewnętrznych żeber konstrukcyjnych. Tuleja ma perforowane ścianki i działa jak forma: utrzymuje żywicę w obrębie żeber, nie pozwalając jej wpłynąć w pustki powietrzne. Bez tulei żywica w pustaku rozleje się po wewnętrznych pustkach i stwardnieje w bezkształtnej bryle, która nie przeniesie obciążenia. Tuleje sitowe mają oznaczenia średnicy zewnętrznej 12, 15, 16, 20 mm dobiera się je do średnicy wiertła, które musi odpowiadać średnicy tulei, nie pręta.

Informacja normowa: kotwy wklejane objęte są normą PN-EN 1992-4 oraz aprobatami ETA (European Technical Assessment). Przy montażu elementów o masie powyżej 50 kg/mb zalecana jest kotwa z aprobatą ETA opcję 7 (do betonu niespękanego) lub ETA opcję 1 (do betonu spękanego). Bez aprobaty nie ma podstaw do wystawienia deklaracji właściwości użytkowych, co może być problemem przy odbiorze budynku lub ubieganiu się o odszkodowanie.

Kalkulator zużycia materiałów

Żeby obliczyć liczbę punktów mocowania, mnożysz masę belki (kg/mb) przez jej długość (m) i dodajesz 20% zapasu na obciążenia dynamiczne (wiatr, śnieg, użytkowanie). Wynik dzielisz przez nośność pojedynczego łącznika pomniejszoną o współczynnik bezpieczeństwa γ = 1,4. Przykładowo: belka o masie 25 kg/mb, długości 4 m, mocowana tulejami o nośności 0,8 kN (≈80 kg): (25 × 4 × 1,2) / 80 = 1,5 punktu, zaokrąglasz do 2. Ale przy uwzględnieniu momentu zginającego najczęściej wychodzi 3-4 punkty na 4 mb belki.

Najczęstsze błędy przy mocowaniu belki przez styropian i jak ich uniknąć

Pierwszy błąd to pominięcie próbnego wiercenia. Monter przystępuje od razu do wiercenia pod kotwy, trafia w pustkę powietrzną w pustaku albo w spoinę muru i dopiero wtedy zaczyna szukać miejsca na kotwienie. W efekcie punkty mocowania są nierówno rozmieszczone, belka wisi krzywo, a czas montażu wydłuża się o godzinę. Próba świdrem 6 mm w trzech miejscach przed wierceniem właściwym zajmuje 5 minut i eliminuje ten problem.

Drugi błąd to wiercenie udarem przez styropian. Udar powoduje, że wiertło „skacze" po miękkim materiale i wyłamuje otwór większy niż średnica wiertła, a do tego wprowadza mikropęknięcia w tynku, które po kilku miesiącach przeradzają się w rysy. Prawidłowa technika: wiertło 6 mm bez udaru przez styropian do wyczucia oporu muru, potem wiertło docelowe z udarem w murze. W przypadku tynku akrylowego o grubości 3-5 mm udar włącza się dopiero po przejściu przez styropian i tynk.

Trzeci błąd to brak oczyszczenia otworu przed wstrzyknięciem żywicy. Pył zmniejsza przyczepność żywicy do podłoża nawet o połowę, a w skrajnych przypadkach kotwa „wychodzi" z otworu pod obciążeniem razem z czopem zastygniętej żywicy. Czyszczenie pompką i szczotką wydłuża montaż o 2 minuty na punkt, a decyduje o tym, czy kotwa utrzyma deklarowaną nośność.

Czwarty błąd to montaż belki na kołkach osadzonych wyłącznie w styropianie. To najczęstsza przyczyna awarii w pierwszym roku użytkowania. Kołek termoizolacyjny (z trzpieniem plastikowym) przenosi obciążenia wyłącznie ściskające, a już po kilku miesiącach poluzowuje się, bo styropian pracuje termicznie. Belka zaczyna się przechylać, tynk pęka, a po roku widać wyraźne obniżenie na linii montażu.

Piąty błąd to zbyt mała liczba punktów mocowania. Monter wierci dwa otwory na 3 mb belki, bo „przecież to drewno, a nie balkon". Tymczasem przy obciążeniu wiatrem (ssanie i parcie) na wysokości drugiego piętra siły poziome są większe niż ciężar samej belki, a dwa punkty nie są w stanie przenieść momentu obrotowego. Efekt: belka skręca się, widoczne są rysy przy mocowaniach, a po silnym wietrze cały element wisi pod kątem.

Szósty błąd to brak uszczelnienia styku łącznik-tynk. Woda, która wnika między tuleję a tynk, zamarza zimą i rozsadza tynk, a po kilku sezonach powstaje brzydka rysa wokół każdego punktu mocowania. Pianka PUR niskorozprężna w połączeniu z taśmą EPDM rozwiązuje ten problem, a koszt materiału to ok. 3 zł na punkt.

Siódmy błąd to montaż na elewacji z tynkiem cienkowarstwowym bez wzmocnienia. Tynk akrylowy ma grubość 3-5 mm i sam w sobie nie przenosi żadnych obciążeń mechanicznych. Jeśli łącznik nie dochodzi do muru, lecz kończy się w warstwie zbrojonej (siatka + klej), to po kilku miesiącach tynk odpada wraz z kołkiem. W takiej sytuacji konieczne jest wycięcie tynku wokół otworu, odsłonięcie styropianu i montaż tulei dystansowej sięgającej do muru.

Kiedy samodzielny montaż to za mało bezpieczeństwo i odpowiedzialność

Każdy element mocowany powyżej 2,5 m nad poziomem terenu wymaga rusztowania lub podnośnika, a praca na drabinie przystawnej na wysokości 3 m jest jedną z głównych przyczyn wypadków na budowach domowych. Nawet doświadczony majsterkowicz powinien rozważyć wynajem rusztowania jeśli belka biegnie wzdłuż ściany na długości powyżej 6 m lub jeśli element montowany jest nad wejściem, chodnikiem lub wiatą.

Belka o masie własnej powyżej 50 kg/mb, zadaszenie tarasu, markiza kasetowa, balkon francuski to elementy, przy których samodzielny montaż bez projektu budowlanego lub przynajmniej obliczeń konstruktora stanowi ryzyko. Polskie prawo budowlane nakłada na właściciela obiektu obowiązek zapewnienia bezpieczeństwa użytkowania, a w razie wypadku ubezpieczyciel odmówi wypłaty, jeśli montaż nie został udokumentowany obliczeniami.

Jeśli elewacja jest objęta gwarancją systemową (np. system ociepleń z 25-letnią gwarancją), ingerencja w warstwę ocieplenia wymaga zgody wykonawcy systemu. Samowolne wiercenie może skutkować utratą gwarancji na całą elewację, a naprawa pojedynczego punktu mocowania to koszt 300-800 zł, jeśli wymaga odtworzenia struktury tynku i malowania. Warto przed montażem sprawdzić warunki gwarancji i w uzasadnionych przypadkach zlecić montaż firmie autoryzowanej.

Przy montażu w strefie nadbrzeżnej (do 1 km od morza) lub na wysokości powyżej 20 m obciążenia wiatrem rosną o 30-60% w stosunku do strefy standardowej, co zmienia dobór łączników. Konsultacja z konstruktorem staje się wtedy nieunikniona, bo kotwa o nośności 8 kN w strefie I może nie wystarczyć w strefie III nadmorskiej przy tej samej belce.

W sytuacji, gdy w ścianie biegną instalacje (elektryka, gaz, woda, kanalizacja), a wiercenie pod kotwy może je uszkodzić, bezwzględnie konieczne jest użycie detektora przewodów i lokalizacja rur przed wierceniem. Koszt wykrywacza przewodów to 100-300 zł, a koszt uszkodzenia rury wodno-kanalizacyjnej ukrytej w ścianie to kilka tysięcy złotych i kucie ściany. To inwestycja, która zwraca się przy pierwszym montażu.

Checklistę przed rozpoczęciem prac warto wydrukować i odznaczać punkty po kolei:

• Ustalona masa belki z elementami dodatkowymi (donice, oświetlenie, zadaszenie).
• Określony typ ściany i grubość ocieplenia.
• Wykonane próbne wiercenie świdrem 6 mm w trzech punktach.
• Dobrane łączniki z nośnością potwierdzoną aprobatą ETA (jeśli wymagana).
• Przygotowane wiertło o właściwej średnicy, pompka do wydmuchiwania, szczotka.
• Zaplanowany rozstaw punktów zgodnie z obciążeniem.
• Zabezpieczone miejsce pracy (rusztowanie, nie drabina).
• Sprawdzone instalacje w ścianie detektorem.
• Przygotowana pianka PUR i taśma EPDM do uszczelnienia.
• Ustalona procedura awaryjna na wypadek trafienia w pustkę lub instalację.

Dobór łącznika do belki przez styropian nie jest sztuką tajemną, ale wymaga zrozumienia, że styropian jest wyłącznie izolacją, a nie podłożem nośnym. Każdy kilogram obciążenia musi trafić do muru, wieńca lub innego elementu konstrukcyjnego, a tuleja dystansowa, kotwa chemiczna czy konsola to jedynie różne sposoby, żeby ten transfer zrealizować z uwzględnieniem mostków termicznych i szczelności. Pośpiech przy montażu kończy się rysami na tynku, opadającą belką lub, w najgorszym przypadku, oderwaniem elementu od elewacji. Warto poświęcić godzinę na planowanie, żeby uniknąć remontu za dwa lata.
