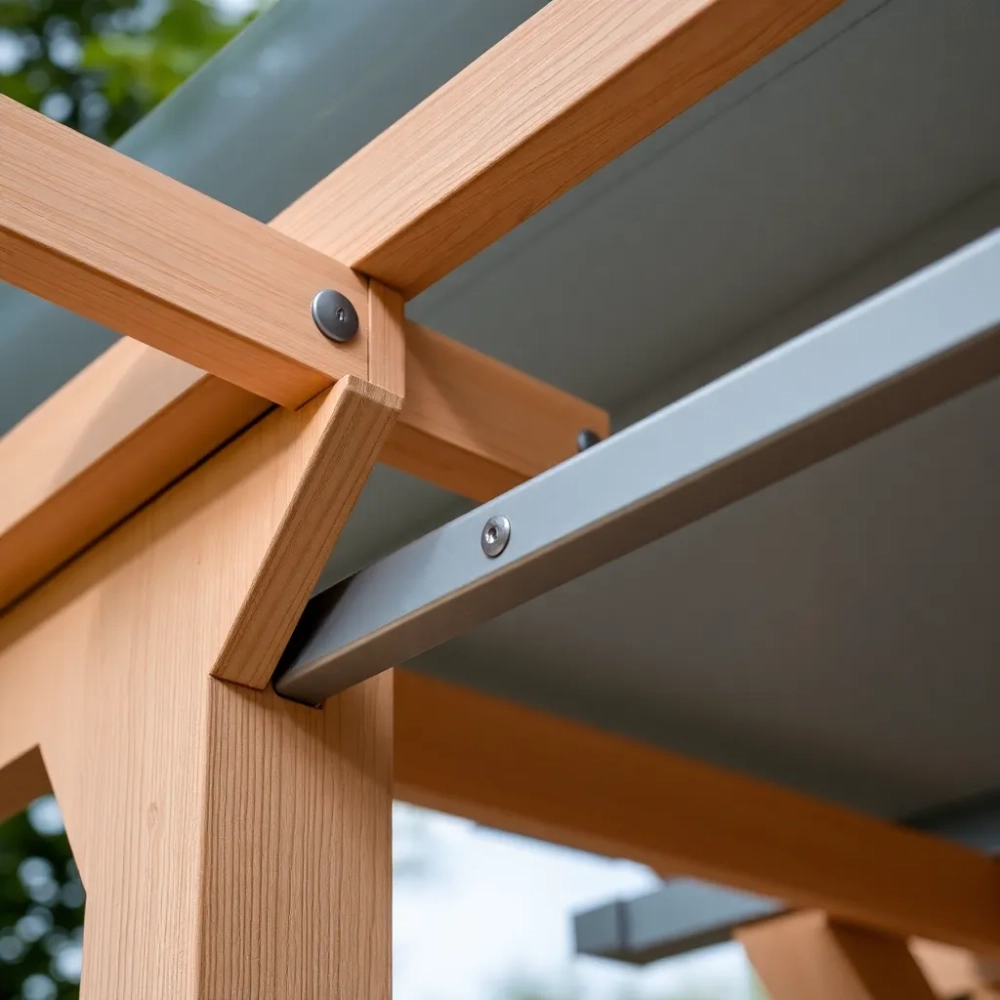

Przymocuj pergolę do elewacji: krok po kroku na 2026 rok

Stoisz przed elewacją z gotową pergolą w dłoniach i nie wiesz, od której strony się zabrać bo jedno źle dobrane połączenie potrafi zniweczyć cały efekt wizualny i narazić konstrukcję na usterki. Montaż tego typu konstrukcji do ściany zewnętrznej to zadanie, gdzie decyzja między podtynkowym a natynkowym sposobem osadzenia determinuje trwałość, estetykę i bezpieczeństwo użytkowania przez dekady. Wybór nie ogranicza się do kwestii wizualnych to w równej mierze zagadnienie inżynieryjne, które wymaga zrozumienia, jak siły działające na belki pergoli przenoszą się przez punkt mocowania do muru.

• Dwa sposoby mocowania: podtynkowy i natynkowy
• Jak dobrać kotwy i elementy mocujące do pergoli
• Wskazówki bezpieczeństwa i obciążenia przy mocowaniu do elewacji
• Jak przymocować pergolę do elewacji Pytania i odpowiedzi

Dwa sposoby mocowania: podtynkowy i natynkowy

Mocowanie podtynkowe oznacza, że wszystkie elementy nośne kątowniki, blachy kotwiące, pręty gwintowane osadza się w murze jeszcze przed nałożeniem tynku zewnętrznego. Dzięki temu warstwa tynku po zakończeniu prac całkowicie przykrywa połączenia, a pergola sprawia wrażenie wyrastającej z elewacji bez widocznej granicy międzykonstrukcji. Ten wariant jest szczególnie polecany na etapie wznoszenia budynku, gdy warstwa izolacji termicznej i elewacyjna nie zostały jeszcze wykończone. W praktyce oznacza to konieczność precyzyjnego zaplanowania lokalizacji każdego punktu mocowania na etapie projektu architektoncznego zmiana pozycji kotwy po położeniu ocieplenia jest wykluczona bez naruszenia ciągłości izolacji.

Metoda natynkowa pozwala na zamontowanie pergoli przy już zamieszkałym budynku, co dla wiel inwestorów stanowi jedyną realną opcję. Kotwy i blachy mocujące przykręca się bezpośrednio do muru przez warstwę ocieplenia, stosując długie łączniki mechniczne sięgające wgłęb nośnej części ściany. Minusem jest widoczność okuć nawet najstaranniej dobrane stalowe elementy zostają wysunięte na wierzch elewacji, co w przypadku minimalistycznych aranżacji może zakłócać spójność wizualną bryły budynku. Rozwiązaniem bywa malowanie okuć farbą w kolorze elewacji lub zastosowanie okuć z aluminium w kolorze konstrukcji pergoli, jednak obie strategie wymagają świadomego doboru jeszcze przed zakupem systemu mocowania.

Podtynkowe połączenie charakteryzuje się wyższą sztywnością całego węzła konstrukcyjnego pręt kotwiący pracuje w linii prostej, bez mimośrodów, co eliminuje moment gnący w płaszczyźnie pionowej. W przypadku natynkowym siły od belki nośnej działają na pewnym wysięgu od powierzchni muru, co generuje dodatkowy moment obrotowy wymagający zastosowania grubszych blach kotwiących lub większej liczby punktów mocowania na metr bieżący. Normy Eurocode 3 dopuszczają oba rozwiązania, jednak warunkują powierzchnię przekroju łączników i ich rozstaw od klasy wytrzymałościowej muru w ścianach z ceramiki porowatej M5 rozstaw kotew nie powinien przekraczać 600 mm, podczas gdy w betonie komórkowym przy obciążeniach wiatrowych wartość ta maleje do 400 mm.

Powiązany temat Jak Przymocować Kantówkę Do Elewacji

Przy wyborze metody natynkowej na budynku z ociepleniem z polistyrenu ekstrudowanego XPS lub styropianu grafitowego należy liczyć się z koniecznością przebicia izolacji na wylot i osadzenia kotew w murze nośnym na głębokość przynajmniej 80 mm. Samouciskające kołki rozporowe typu Fischer FDP mogą pracować w styropianie wyłącznie jako element dystansowy nośność całego połączenia pochodzi wyłącznie od części zakotwionej w murze. Zaniedbanie tego warunku prędzej czy później objawia się wyrywaniem kotew podczas pierwszych silniejszych podmuchów wiatru, co potwierdzają przypadki opisywane w recenzjach systemów pergoli dostępnych na forum budowlanym.

Z punktu widzenia estetyki obie metody dają radykalnie odmienne efekty. Podtynkowe połączenie w przypadku konstrukcji drewnianych pozwala uzyskać efekt jednorodnej bryły pergola i ściana tworzą spójną całość, bez żadnych metalowych akcentów na styku. Natynkowe rozwiązanie z kolei wprowadza wyraźny kontrast materiałowy, który w nowoczesnych projektach minimalistycznych bywa zamierzonym akcentem architektonicznym, a w bardziej tradycyjnych elewacjach potrafi wyglądać jak improwizowana nadbudowa. Decyzja zależy więc nie tylko od etapu budowy, ale też od stylu budynku pergola przy domu z cegłą klinkierową zyskuje na podtynkowym mocowaniu znacznie bardziej niż przy współczesnej elewacji z tynku strukturalnego.

Jak dobrać kotwy i elementy mocujące do pergoli

Dobór łączników rozpoczyna się od określenia kategorii podłoża ściana murowana z ceramiki pełnej, ceramiki poryzowanej, betonu monolitycznego, betonu komórkowego, bloczków silikatowych czy mieszanki tych materiałów wymaga zupełnie innej strategii kotwienia. W przypadku murów z ceramiki poryzowanej klasy P6 stosuje się kotwy chemiczne z żywicą poliestrową, które po utwardzeniu tworzą monolith z rdzeniem muru nośność takiego połączenia sięga 12 kN na punkt mocowania, pod warunkiem prawidłowego wykonania otworu i odpowiedniego czasu utwardzania. Podłoza betonowe o klasie C20/25 pozwalają na stosowanie kotew mechanicznych rozporowych typu Hilti HST3, których udźwig nieprzekraczalny wynosi 8,5 kN przy rozstawie spełniającym warunki normy PN-EN 1992-4.

Może Cię zainteresować też ten artykuł Jak przymocować belkę do elewacji przez styropian

Przy pergoli drewnianej standardowe wymiary belki nośnej to 80-120 mm wysokości i 40-60 mm szerokości, co determinuje wybór blachy kotwiącej o minimalnych wymiarach 100 × 150 × 6 mm grubsze blachy dla belek większych przekrojów. Blacha powinna mieć otwory podłużne umożliwiające kompensację tolerancji wymiarowych podczas montażu, a jednocześnie przylgę przylegającą do czoła belki pod kątem minimum 90°. Złącze czół belek z blachą wykonuje się za pomocą śrub M10 klasy 8.8 z podkładkami i nakrętkami samohamownymi użycie wkrętów do drewna zamiast śrub przesuwa punkt obciążenia na włókna drewna, które przy kierunku prostopadłym do włókien wykazują wytrzymałość na wyrywanie znacznie niższą niż przy kierunku równoległym.

Łączniki do muru w warstwie izolacji termicznej wymagają dodatkowych osłon termicznych tuleje z tworzywa sztucznego eliminują mostek termiczny powstający wzdłuż stalowego trzpienia kotwy przebijającego styropian. W tym przypadku rekomendowane są systemy z izolacyjnymi tulejami dystansowymi, których długość odpowiada grubości warstwy ocieplenia najczęściej 50, 80, 100 lub 150 mm w zależności od projektu. Pominięcie osłony termicznej nie tylko pogarsza parametry cieplne przegrod , ale też generuje punkt rosy wewnątrz izolacji, co w dłuższej perspektywie prowadzi do degradacji mechanicznej styropianu wokół trzpienia i utraty nośności połączenia.

Dla konstrukcji aluminiowych, gdzie masa własna pergoli jest znacznie niższa niż drewnianej, można rozważyć systemy z niewidocznymi wspornikami montowanymi w szczelinie między słupem a belką nośną takie rozwiązanie eliminuje widok okuć od czoła belki i pozwala na osiągnięcie efektu wizualnego zbliżonego do mocowania podtynkowego. Wsporniki niewidoczne wymagają jednak precyzyjnego spasowania ze szczeliną minimum 4 mm na każdą stronę przy tolerancji produkcyjnej profili aluminiowych rzędu ±1 mm warunek ten bywa trudny do spełnienia na budowie bez dodatkowej obróbki.

Sprawdź Jak przymocować belkę do elewacji

Minimalna liczba punktów mocowania na słup pergoli wynosi dwa górny i dolny przy wysokości słupa do 2500 mm. Dla wyższych konstrukcji, gdzie stosunek wysokości do szerokości przekracza 3:1, konieczne jest dodanie trzeciego punktu mocowania lub zastosowanie podpory pośredniej. Przekroczenie rozstawu kotew ponad 800 mm dla pergoli wolnostojącej przy obciążeniu śniegiem strefy II generuje ugięcie belki przekraczające wartość L/200 określoną w normie użytkowania Eurocode 3 efekt wizualny w postaci wiszącego końca belki staje się wtedy nie tylko problemem estetycznym, ale sygnalizuje potencjalne zmęczenie materiału w punkcie połączenia.

Wskazówki bezpieczeństwa i obciążenia przy mocowaniu do elewacji

Obciążenie użytkowe pergoli przymocowanej do elewacji składa się z kilku niezależnych składowych: masa własna konstrukcji, obciążenie śniegiem charakterystycznym dla strefy klimatycznej miejsca budowy, oddziaływanie wiatru o kierunku prostopadłym do płaszczyzny elewacji oraz ewentualne obciążenie od roślin pnących lub plandek zacieniających. Dla strefy śniegowej II, obowiązującej w większości regionów Polski, obciążenie charakterystyczne śniegu na poziomie gruntu wynosi 0,9 kN/m², a współczynnik kształtu dla przykrytej powierzchni pergoli klasyfikuje się jako μ1 = 0,8, co daje obciążenie na połać dachową rzędu 0,72 kN/m² wartość niebagatelna przy powierzchni 15 m² pergoli.

Podłoże pod kotwy ocenia się pod kątem wytrzymałości na ściskanie fck dla ceramiki poryzowanej produkowanej obecnie w Polsce wartość ta wynosi od 5 do 15 N/mm² w zależności od producenta i gęstości objętościowej. Kotwy rozporowe wymagają minimum fck = 10 N/mm² dla prawidłowej pracy mechanizmu rozwiercenia w materiale podłoża przy niższych wartościach mur kruszy się zamiast rozszerzać, a nośność połączenia spada nawet o 60%. Badanie wytrzymałości podłoża wykonuje się prostym narzędziem szydłem stalowym wbijanym w mur uderzeniem młotka jeśli szydło wchodzi w materiał na głębokość powyżej 25 mm bez oporu, fundamentacja wymaga wzmocnienia lub zastosowania kotew chemicznych.

Bezpieczeństwo konstrukcji wymaga uwzględnienia kombinacji obciążeń zgodnie z normą PN-EN 1990 w najbardziej niekorzystnej sytuacji suma obciążenia stałego, zmiennego śniegiem i zmiennego wiatrem może stanowić 1,35 G + 1,5 Q + 0,9 W. Dla pergoli przyściennej z aluminium, gdzie G wynosi około 150 kg na całą konstrukcję, a powierzchnia zacieniana osiąga 12 m², obciążenie śniegiem Q generuje dodatkowe 870 kg, podczas gdy parcie wiatru przy prędkości 24 m/s (strefa II) przekracza 100 kg na płaszczyznę suma tych sił determinuje reakcję na mur, która przy prawidłowym rozłożeniu na 4 punkty mocowania wynosi około 280 kg na kotwę, co przy nośności typowej kotwy chemicznej 12 kN daje współczynnik bezpieczeństwa bliski 4.

Montaż pergoli do elewacji z cegły silikatowej wymaga szczególnej ostrożności przy wierceniu otworów pod kotwy silikaty charakteryzują się podwyższoną twardością powierzchniową, ale wewnętrzną kruchością przy udarze. Wiertarka udarowa z młotem o energii udaru powyżej 3 J może spowodować ukruszenie rdzenia cegły podczas przechodzenia przez warstwę elewacyjną zalecane jest stosowanie wierteł z ostrzem diamentowym lub widiowym, a prędkość obrotowa nie powinna przekraczać 400 obr/min przy wierceniu wiertłem 12 mm. Wiertło zbyt twarde dla podłoża szlifuje materiał bez skrawania, generując ciepło przenoszące się na korpus kotwy żywica chemiczna w takich warunkach nie utwardza się prawidłowo, co powoduje utratę nośności połączenia.

Przed przystąpieniem do montażu warto przeprowadzić próbne obciążenie jednego punktu kotwienia za pomocą siłomierza lub poprzez zawieszenie obciążnika kalibrowanego na 24 godziny. Pomiar przemieszczenia powinien być mniejszy niż 2 mm przy obciążeniu równym 1,5-krotności siły obliczeniowej dla jednego punktu mocowania. Przemieszczenie większe sygnalizuje niewystarczającą przyczepność kotwy do muru lub degradację podłoża w otoczeniu otworu w obu przypadkach konieczne jest powtórzenie procesu osadzania lub zmiana typu kotwy na wariant o większej strefie rozproszenia naprężeń w murze.

Prawidłowo wykonane połączenie pergoli z elewacją nie wymaga okresowych przeglądów raz zamontowane, pracuje bezobsługowo przez cały okres eksploatacji konstrukcji. Kluczem jest tu absolutna precyzja na etapie przygotowania podłoża i osadzenia kotew każde odstępstwo od procedury, każde skrócenie czasu utwardzania żywicy, każde zmniejszenie głębokości zakotwienia przekłada się na ryzyko awarii, której skutków nie sposób naprawić bez demontażu całej konstrukcji i skuwania elewacji. Inwestycja w odpowiednie okucia i staranność wykonania zwraca się spokojem użytkowania i brakiem konieczności interwencji serwisowych przez dekady.
