Szukanie elektrozaworów do podłogówki Salus zwykle zaczyna się od konkretnego problemu: jedno pomieszczenie grzeje się za mocno, drugie w ogóle nie chce się nagrzać, a termostat pokazuje wartość, która nie ma nic wspólnego z rzeczywistą temperaturą podłogi. W większości takich sytuacji winowajcą nie jest źródło ciepła ani pompa obiegowa, lecz maleńki element na listwie rozdzielacza, który albo nie domyka obwodu, albo robi to z opóźnieniem, albo w ogóle nie reaguje na sygnał ze sterownika. Ten tekst powstał po to, żeby rozłożyć temat na czynniki pierwsze: od fizyki działania siłownika, przez dobór do konkretnej listwy, po najczęstsze błędy montażowe, które potrafią zniweczyć nawet najdroższą instalację.

• Jak dobrać siłownik Salus do listwy rozdzielacza?
• Najczęstsze błędy przy montażu elektrozaworów w podłogówce
• Elektrozawory Salus a kompatybilność ze sterownikami
• Schemat regulacji: od termostatu do temperatury podłogi
• Kiedy wymienić, a kiedy naprawiać?
• Pytania, które padają najczęściej

Jak dobrać siłownik Salus do listwy rozdzielacza?

Najprostsza odpowiedź brzmi: po wymiarze gwintu i typie przyłącza, ale to dopiero początek drogi. Siłownik termoelektryczny Salus pracuje w standardzie M30 × 1,5, co oznacza nakrętkę obracaną na trzpieniu zaworu regulacyjnego. Na listwach starszego typu spotyka się jeszcze gwint M28, a w tańszych rozdzielaczach bezmarkowych adaptery, które niby pasują, ale po dwóch sezonach zaczynają przeciekać przy trzpieniu.

Druga oś wyboru to napięcie zasilania. Salus oferuje siłowniki 230 V oraz 24 V, a wybór nie jest kwestią widzimisię, lecz konsekwencji architektury sterowania. Jeśli listwa zasilana jest z transformatora 24 V (co zaleca się w łazienkach ze strefami wilgotnymi), siłownik 230 V po prostu nie zadziała albo spali się przy pierwszym załączeniu. Jeśli natomiast sterownik podaje napięcie sieciowe bezpośrednio, użycie wersji 24 V zakończy się brakiem jakiejkolwiek reakcji zaworu.

Trzecia sprawa to czas otwarcia, określany przez producenta jako „first open". To czas, po którym siłownik zaczyna fizycznie przesuwać trzpień po podaniu napięcia. Modele Salus T30NC osiągają stan pełnego otwarcia po około 3 minutach, a T30NO po około 2 minutach. Różnica wydaje się kosmetyczna, lecz w praktyce oznacza tempo reakcji całej pętli grzewczej.

Czwarty parametr to skok nominalny. Standardowy siłownik Salus przesuwa trzpień o 4-5 mm, co odpowiada pełnemu otwarciu przepływu na pojedynczym obwodzie podłogówki. Próba zastosowania siłownika o krótszym skoku (np. 3 mm) skończy się niezdolnością do osiągnięcia projektowanego przepływu, a instalacja zacznie pracować na ułamku swojej mocy. Na listwach z wkładkami regulacyjnymi Kv 0,6-2,5 m³/h użycie siłownika o prawidłowym skoku zapewnia liniowość regulacji, czyli proporcjonalną zależność między sygnałem PWM a ilością wody przepływającej przez pętlę.

Ostatnia, często pomijana kwestia: funkcja NC (normally closed) versus NO (normally open). W instalacjach podłogowych domyślnie stosuje się wariant NC, ponieważ w razie awarii zasilania obwód ma pozostać zamknięty zapobiega to niekontrolowanemu przepływowi wody i przegrzewaniu pomieszczenia. Wariant NO stosuje się tam, gdzie priorytetem jest chłodzenie (np. obiegi sufitowe lub ścienne współpracujące z pompą ciepła pracującą w rewersji).

Kiedy zwykły siłownik nie wystarczy?

W obiegach z przepływem projektowanym powyżej 2,5 m³/h standardowy siłownik Salus przestaje być wąskim gardłem instalacji, ale jednocześnie traci precyzję regulacji. Problem leży w histerezie mechanicznej samego zaworu regulacyjnego na listwie: przy dużych przepływach niewielki skok trzpienia powoduje zbyt gwałtowną zmianę natężenia przepływu, a układ zaczyna oscylować wokół zadanej temperatury. Rozwiązaniem jest wymiana wkładki zaworowej na wersję o niższym Kv (np. 0,6 zamiast 2,5) albo zastosowanie siłownika z modulacją ciągłą, którą Salus oferuje w linii Thermo Control.

Najczęstsze błędy przy montażu elektrozaworów w podłogówce

Najczęstszy grzech montażowy to instalacja siłownika przed zakończeniem próby ciśnieniowej instalacji. Wciskanie nakrętki M30 na trzpień zaworu „na sucho", bez uprzedniego sprawdzenia szczelności przy ciśnieniu 6 bar, to proszenie się o kłopoty. Po pierwszym napełnieniu układu wodą i wykryciu nieszczelności przy siłowniku trzeba go zdemontować, rozszczelnić połączenie i zaczynać od nowa, a przy okazji łatwo uszkodzić delikatny przewód zasilający.

Drugi błąd wynika z przekonania, że siłownik można montować w dowolnej pozycji. Instrukcja Salus dopuszcza montaż pionowy lub poziomy, ale zabrania pozycji „do góry nogami". W takim ustawieniu element grzejny (rezystor PTC wewnątrz siłownika) nie oddaje ciepła do mieszkańki woskowej prawidłowo, a żywotność urządzenia spada o połowę. W skrajnych przypadkach dochodzi do zablokowania trzpienia w położeniu pośrednim, co objawia się jako brak reakcji obwodu na sygnał ze sterownika.

Trzeci problem to brak luzu na kablu zasilającym. Siłownik podczas pracy przesuwa się o kilka milimetrów wzdłuż osi trzpienia, a sztywno ułożony przewód powoduje naprężenie, które z czasem wyłamuje żyły przy samym złączu. Standardem jest pozostawienie 3-4 cm kabla w pętli bezpośrednio przy obudowie siłownika, zanim zostanie on uporządkowany w korytkach lub peszelach.

Czwarty, wyjątkowo kosztowny błąd: pomylenie polaryzacji przy siłownikach 24 V. W przeciwieństwie do wersji 230 V, niskonapięciowe siłowniki Salus mają określoną polaryzację, choć same wytrzymują krótkotrwałe odwrócenie biegunów. Po kilku tygodniach pracy w odwrotnej polaryzacji element grzejny zaczyna pracować poza optymalnym zakresem temperatur, a mieszanka woskowa w mieszkańce krystalizuje się nierównomiernie, prowadząc do trwałej utraty skoku.

Nigdy nie montuj siłownika Salus na listwie bez uprzedniego ustawienia przepływów nastawczych. Fabrycznie nowa listwa ma zawory ustawione na maksymalny przepływ; bez ich kalibracji zgodnie z projektem każdy obwód pracuje na swoich warunkach, a regulacja temperatury pokojowej staje się loterią.

Typowy objaw źle zamontowanego siłownika

Pomieszczenie nie osiąga zadanej temperatury mimo pełnego otwarcia wszystkich obwodów, a na listwie słychać jednostajne buczenie. To znak, że siłownik pracuje na granicy swojego skoku, a zawór regulacyjny ustawiony jest na zbyt niski przepływ. Rozwiązaniem nie jest wymiana siłownika, lecz ponowna regulacja nastaw na zaworach (klucz specjalny, obrót o 0,5-2 obrotu względem pozycji bazowej).

Elektrozawory Salus a kompatybilność ze sterownikami

Siłownik Salus potrafi współpracować z każdym sterownikiem oferującym wyjście beznapięciowe lub napięciowe 230/24 V, lecz nie każda kombinacja zapewnia optymalną regulację. Kluczowe jest zrozumienie, że sterownik wysyła sygnał dwupozycyjny (otwórz/zamknij), a siłownik zamienia go na ruch mechaniczny trzpienia. Jakość regulacji wynika z algorytmu sterownika, a nie z samego elektrozaworu.

Sterowniki z algorytmem PWM (modulacja szerokości impulsu) potrafią sterować siłownikiem proporcjonalnie do odchylenia temperatury pokojowej od zadanej, co w praktyce oznacza krótkie impulsy otwarcia i długie fazy zamknięcia. Siłownik Salus reaguje na to płynnie, ponieważ jego czas otwarcia (2-3 minuty) świetnie wpisuje się w typowe okresy impulsów PWM rzędu 5-15 minut. Zbyt krótkie impulsy (poniżej minuty) mogą nie wystarczyć do pełnego przesunięcia trzpienia, a zbyt długie prowadzą do przeregulowania.

Kompatybilność z systemami Salus Quantum i Salus VS30 nie wymaga żadnych adapterów, ponieważ producent stosuje jednolity protokół komunikacji na swoich sterownikach. Problemy zaczynają się przy próbie integracji ze sterownikami innych marek (np. Danfoss Icon czy Uponor Smatrix), gdzie różnica w logice sygnału PWM może prowadzić do ciągłego otwarcia lub zamknięcia obwodu, zależnie od polaryzacji i czasu trwania impulsu.

Jak sprawdzić, czy sterownik poprawnie steruje siłownikiem?

Po zdjęciu pokrywy ochronnej z siłownika (przy wyłączonym sterowniku) widać płaską szczelinę na górze obudowy, pod którą znajduje się wskaźnik położenia trzpienia. Przy zimnym siłowniku (stan zamknięty, NC) trzpień jest wsunięty, a szczelina mała. Po podaniu napięcia ze sterownika (ręczne załączenie trybu grzania w menu) trzpień powinien wysunąć się w ciągu 2-3 minut, a szczelina rozszerzyć się o około 4 mm. Brak ruchu przy prawidłowym zasilaniu oznacza uszkodzenie mieszkańki woskowej i konieczność wymiany siłownika.

Schemat regulacji: od termostatu do temperatury podłogi

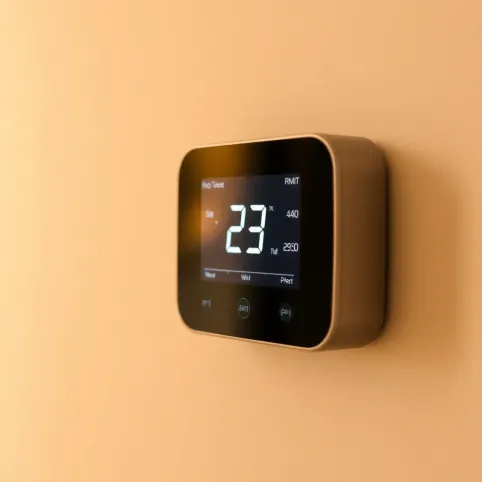

Cały łańcuch regulacji opiera się na sprzężeniu zwrotnym: termostat pokojowy mierzy temperaturę powietrza (opcjonalnie podłogi przez czujnik podłogowy), porównuje ją z wartością zadaną i wysyła sygnał otwarcia do siłownika na listwie. Siłownik przesuwa trzpień zaworu, zmieniając przepływ wody w pętli podłogowej. Im wyższy przepływ, tym więcej energii oddaje podłoga. W idealnym układzie regulacja odbywa się co 5-15 minut, a temperaturze pokojowej nie towarzyszą wahania większe niż ±0,3 K.

Czujnik podłogowy, o ile jest stosowany, montuje się w rurce ochronnej między rurkami pętli grzewczej, na wysokości około 30-40 cm od ściany zewnętrznej. Jego obecność pozwala na regulację temperatury samej podłogi, co ma znaczenie w łazienkach (norma PN-EN 1264 ogranicza temperaturę podłogi do 29 °C w pomieszczeniach mieszkalnych i 33 °C w strefach brzegowych oraz łazienkach). Bez czujnika sam sterownik nie wie, czy podłoga nie przekracza tych limitów, a regulacja odbywa się pośrednio przez temperaturę powietrza.

Przy dużych instalacjach (powyżej 8 obwodów) warto podzielić je na strefy logiczne, z których każda ma własny termostat i grupę siłowników. Zapobiega to sytuacji, w której sygnał z jednego termostatu otwiera wszystkie obwody naraz, a pompa obiegowa nie nadąża z przepływem. Typowa pompa o wydajności 2-3 m³/h obsługuje 6-8 obwodów o średniej długości 80 m, przy zachowaniu zalecanej prędkości wody 0,25-0,5 m/s.

Ile siłowników na jedną pompę?

Praktyczna granica to 8 siłowników pracujących jednocześnie na jednej pompie obiegowej o mocy 50-70 W. Po przekroczeniu tej liczby spadek ciśnienia na listwie rozdzielacza rośnie tak bardzo, że pompa zaczyna pracować na niestabilnym punkcie swojej charakterystyki, a regulacja traci powtarzalność. W takiej sytuacji dodaje się drugą pompę albo stosuje rozdzielacz pierścieniowy z dwoma zasileniami.

Kiedy wymienić, a kiedy naprawiać?

Siłownik Salus nie zawiera elementów, które da się naprawić w warunkach domowych. Jego konstrukcja (mieszkańka woskowa, sprężyna powrotna, rezystor PTC) jest szczelnie zamknięta i nieprzewidziana do serwisowania. Jedynym wyjątkiem jest wymiana kabla zasilającego, jeśli został uszkodzony przy samym złączu, ale wymaga to precyzyjnego lutowania i wiedzy o wewnętrznej budowie elementu.

Wymiana jest konieczna, gdy siłownik nie reaguje na sygnał ze sterownika mimo prawidłowego zasilania, albo gdy słychać w jego wnętrzu trzaski przy próbie otwarcia (oznaka pękniętej mieszkańki woskowej). Czas życia siłownika termoelektrycznego, zależnie od intensywności pracy, wynosi od 5 do 12 lat. Instalacje w domach całorocznych zużywają siłowniki szybciej niż te w domach weekendowych, ponieważ liczba cykli otwarcia/zamknięcia jest wielokrotnie wyższa.

Przy okazji wymiany jednego siłownika warto od razu sprawdzić pozostałe, podając napięcie ręcznie przez 5 minut i obserwując trzpień. Profilaktyczna wymiana całej generacji po 8-10 latach eliminuje ryzyko nagłej awarii w środku sezonu grzewczego, kiedy dostępność serwisu bywa ograniczona.

Pytania, które padają najczęściej

Czy siłownik Salus pasuje do listwy innego producenta? Tak, pod warunkiem identycznego gwintu M30 × 1,5 i kompatybilnego skoku trzpienia (4-5 mm). Na listwach Oventrop, Herz i Heimeier działa bez adaptera.

Czy można mieszać siłowniki NC i NO na jednej listwie? Nie jest to zalecane, ponieważ sterownik wysyła jeden typ sygnału, a pomieszanie wariantów prowadzi do sytuacji, w której część obwodów otwiera się, a część zamyka w identycznych warunkach.

Ile prądu pobiera jeden siłownik? Typowo 2-3 W w stanie załączonym. Dziesięć siłowników pracujących jednocześnie to obciążenie rzędu 20-30 W, pomijalne dla domowej instalacji elektrycznej.

Czy siłownik Salus nadaje się do podłogówki chłodzonej? W wariancie NC nie, ponieważ przy braku zasilania obwód zamyka się, a chłodzenie wymaga ciągłego przepływu. Do chłodzenia stosuje się wariant NO lub specjalistyczne siłowniki z serii 6-pozycyjnej.

Jak często trzeba sprawdzać siłowniki? Wystarczy kontrola wzrokowa raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. Polega na sprawdzeniu ruchu trzpienia po ręcznym załączeniu trybu grzania w sterowniku.

Dane techniczne i ceny orientacyjne pochodzą z ogólnodostępnych kart katalogowych producentów oraz informacji dystrybutorów techniki grzewczej obecnych na polskim rynku. Normy i wymagania projektowe zgodne z PN-EN 1264 (Ogrzewanie podłogowe) oraz Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późniejszymi zmianami).
