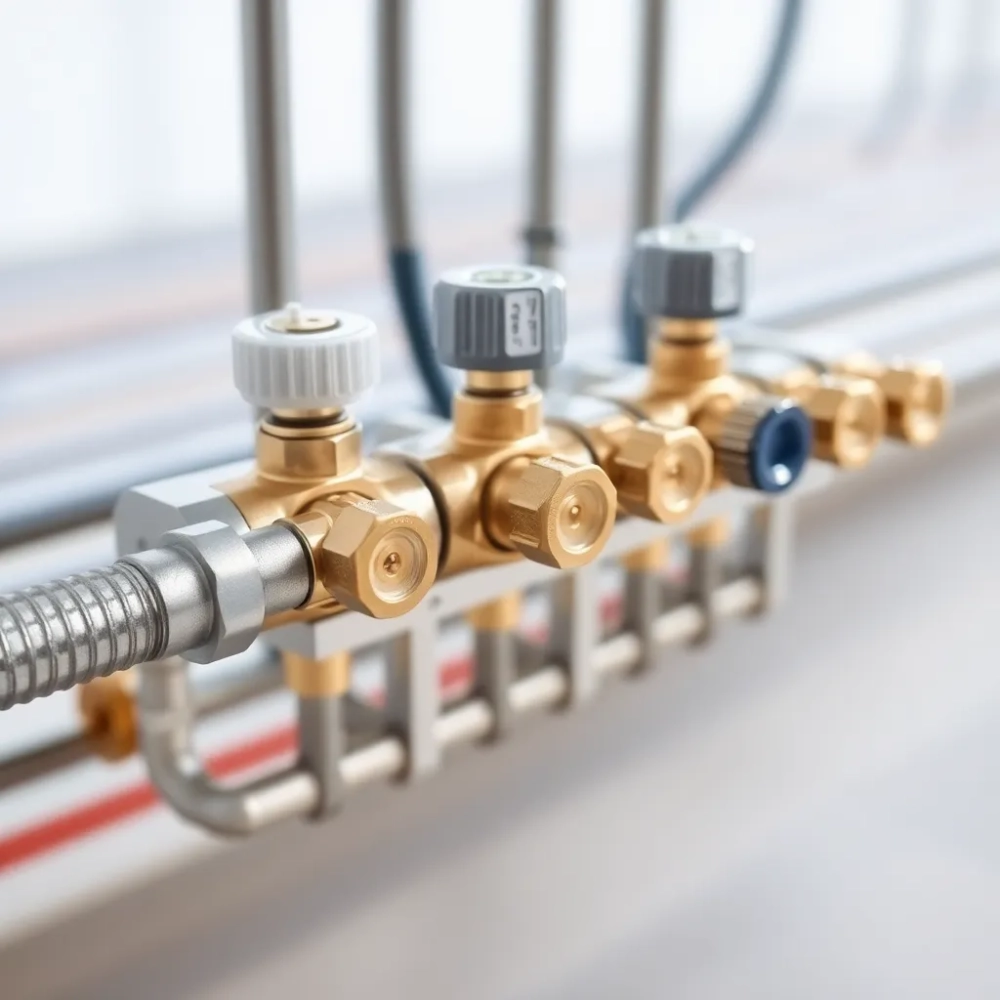

Moduł mieszający do ogrzewania podłogowego BTU

Wysokoparametrowy kocioł gazowy potrafi wepchnąć w obieg wodę o temperaturze 70°C, a pompa ciepła czasem schodzi do 32°C. Ogrzewanie podłogowe potrzebuje zaś stabilnych 35-45°C na zasilaniu, niezależnie od tego, co akurat dzieje się po stronie źródła. Tę rozbieżność łagodzi właśnie moduł mieszający do ogrzewania podłogowego kompaktowe urządzenie, które miesza wodę gorącą z powrotem i utrzymuje zadaną temperaturę w pętli płaszczyznowej. Bez niego podłoga albo się przegrzewa, albo w ogóle nie oddaje ciepła, a cała inwestycja w niskotemperaturowy komfort idzie na marne.

• Budowa i zasada działania zaworu ATM oraz pompy
• Dobór modułu BTU 501 czy BTU 502 do powierzchni
• Montaż modułu mieszającego krok po kroku
• BTU z pompą czy BRU bez pompy co wybrać
• Dobór do źródła ciepła i typowe błędy inwestorów
• Kiedy inwestor potrzebuje pomocy technicznej

Budowa i zasada działania zaworu ATM oraz pompy

Sercem modułu jest zawór trójdrogowy ATM 561 lub ATM 761, wyposażony w głowicę termostatyczną z kapilarą zanurzoną w strumieniu wody zmieszanej. Gdy temperatura na wyjściu rośnie powyżej nastawy, głowica domyka dopływ gorącej wody z kotła i otwiera kanał powrotny. Dzięki temu proporcja mieszanki przesuwa się automatycznie w ułamku sekundy.

Za utrzymanie przepływu odpowiada pompa obiegowa. W droższych zestawach stosuje się AFRISO APH 160, w pozostałych Grundfos UPM3 Auto. Druga z nich ma elektroniczną regulację obrotów (tryb AUTO), co pozwala jej dopasować wydajność do aktualnego oporu instalacji. To ważne w dużych pętlach, bo stała charakterystyka prędkości prowadzi do szumu w rurze i szybszego zużycia łożysk.

Na korpusie modułu osadzono dwa termometry zasilanie i powrót oraz kulowe zawory odcinające, które umożliwiają serwis bez spuszczania wody z całej instalacji. Różnica między ATM 561 a ATM 761 tkwi w wartości Kvs: mniejsza 561 obsłuży do około 12-15 m³/h, większa 761 utrzymuje stabilny przepływ przy niższym spadku ciśnienia, co przekłada się na cichszą pracę i mniejsze obciążenie pompy.

Warto odróżnić zawór trójdrogowy od rozdzielacza, bo to dwa różne światy hydrauliczne. Rozdzielacz rozdziela jeden strumień na kilka pętli o zbliżonym natężeniu przepływu. Zawór mieszający zajmuje się czymś innym: w sposób ciągły koryguje proporcję wody gorącej i schłodzonej, by na wyjściu utrzymać żądaną temperaturę. Pominięcie tego elementu w instalacji mieszanej (grzejniki + podłogówka) oznacza powrót do ręcznego balansowania przepływów, a w praktyce wieczne reklamacje użytkowników.

Kluczowe elementy składowe modułu

• zawór trójdrogowy ATM 561 (Kvs 4,0) lub ATM 761 (Kvs 6,3),
• pompa obiegowa APH 160 albo Grundfos UPM3 Auto,
• termosygnalizator kapilarny z nastawą 20-65°C,
• kulowe zawory odcinające na zasilaniu i powrocie,
• termometry bimetaliczne 0-120°C.

Dobór modułu BTU 501 czy BTU 502 do powierzchni

Wybór między wersją 501 a 502 wynika przede wszystkim z Kvs zaworu oraz z wydajności pompy. BTU 501 z zaworem ATM 561 sprawdza się przy instalacjach do 180-220 m² powierzchni grzewczej, gdzie przepływ nie przekracza 1,3 m³/h. BTU 502 z ATM 761 wchodzi do gry powyżej 200 m², a jego przewaga rośnie wraz z długością obwodów większy Kvs oznacza mniejszy spadek ciśnienia, a więc cichszą pompę i niższe rachunki za prąd.

Sama pompa też wpływa na decyzję. APH 160 pracuje na stałych obrotach i świetnie radzi sobie w instalacjach o umiarkowanym oporze. UPM3 Auto z automatyczną regulacją ciśnienia proporcjonalnego lepiej sprawdza się w domach z kilkoma kondygnacjami i długimi pętlami rur, bo na bieżąco dostosowuje moc do aktualnego obciążenia.

Koszt w przeliczeniu na metraż to nie chwyt marketingowy pozwala porównać moduł z ceną samego rozdzielacza i z kosztem robocizny. Przy 200 m² podłogówki różnica 16 € między wersją 501 a 502 oznacza 8 groszy na metrze, a w zamian dostajemy cichszą instalację i niższe ryzyko kawitacji w zaworze.

Moduł współpracuje ze wszystkimi rozdzielaczami z serii ProCalida: EF1, EF1 K, CC 1 oraz VA 1C. To o tyle istotne, że w obrębie tej samej rodziny produktów zachowano identyczne przyłącza, więc hydraulik nie musi kombinować z adapterami ani dodatkowymi śrubunkami. Przy modernizacji starego układu z kotłem węglowym moduł po prostu wpinany jest w zasilanie rozdzielacza.

Przy pompie ciepła warto wybrać BTU 502 z Grundfos UPM3 Auto niska różnica temperatur źródła i podłogówki wymusza precyzyjne sterowanie przepływem, a automatyka pompy utrzymuje stały współczynnik dT niezależnie od stopnia otwarcia zaworu.

Montaż modułu mieszającego krok po kroku

Moduł trafia zawsze na zasilanie rozdzielacza, nigdy w bezpośredni obieg kotła. Taki umiejscowienie wynika z fizyki: schłodzona woda z powrotu mieszana jest z gorącą przed wejściem do pętli podłogowych, a nie za nimi. Próba wpięcia modułu za rozdzielaczem skutkuje pulsacjami temperatury i szybkim zużyciem głowicy termostatycznej.

Przed rozpoczęciem pracy warto przeprowadzić szybki audyt instalacji. Kocioł, pompa ciepła albo kominek z płaszczem wodnym musi mieć własną grupę pompową, a po stronie rozdzielacza należy przewidzieć miejsce na zawory odcinające, odpowietrznik automatyczny i filtr siatkowy. Wszystko to mieści się w szafce rozdzielaczowej o szerokości 45-60 cm.

Sam montaż przebiega według schematu: zamontuj zawór ATM na zasilaniu rozdzielacza, wkręć śrubunki 1″ na króćce, podłącz pompę obiegową od strony zmieszanej wody, zanurz kapilarę głowicy w gnieździe na wyjściu zaworu. Kapilara mierzy temperaturę wody już po wymieszaniu, dzięki czemu reaguje na realne warunki panujące w pętlach, a nie na temperaturę zasilania kotła.

Kolejny etap to odpowietrzenie. Moduł w górnej części korpusu ma korek, przez który usuwa się powietrze po pierwszym napełnieniu. Pominięcie tej czynności grozi zablokowaniem cyrkulacji w jednej z pętli i powstaniem zimnych stref na podłodze. Po odpowietrzeniu ustawia się żądaną temperaturę na głowicy zazwyczaj 35-45°C i uruchamia pompę.

Najczęstszy błąd to brak zaworu zwrotnego na powrocie do źródła ciepła. Gdy pompa modułu pracuje, a pompa kotła stoi, woda z podłogówki potrafi cofnąć się do wymiennika, wywołując szoki termiczne. Zawór zwrotny zamyka tę drogę automatycznie.

Drugi typowy błąd montażowy to zbyt mały przekrój rur zasilających. Moduł z pompą UPM3 Auto potrafi przetłoczyć nawet 3,5 m³/h, a standardowa rura 22 mm przy takim przepływie zaczyna szumieć. W domach powyżej 200 m² warto przejść na 28 mm na podejściu do rozdzielacza. Wtedy prędkość wody spada poniżej 1 m/s, a kryterium normy PN-EN 1264 dotyczące hałasu instalacji zostaje spełnione bez dodatkowej izolacji akustycznej.

Eksploatacja ogranicza się do okresowego czyszczenia filtra siatkowego (raz w roku), kontroli luzów pompy i sprawdzenia, czy kapilara głowicy nie wysunęła się z gniazda. Przy twardej wodzie warto też raz na dwa lata zdemontować zawór i usunąć osad kamienny, który obniża Kvs nawet o 20%.

BTU z pompą czy BRU bez pompy co wybrać

BTU to rozwiązanie kompaktowe: pompa, zawór, osprzęt w jednej bryle. BRU to wariant bez pompy, przeznaczony do układów kaskadowych, w których źródło ciepła ma własny obieg wtórny. Wybór zależy od tego, czy w instalacji pracuje już pompa o wystarczającym wydatku, czy trzeba ją dołożyć.

W typowym domu z kotłem gazowym BRU mija się z celem trzeba by dobierać parametry pompy kotłowej pod kątem podłogówki, co ogranicza wydajność obiegu grzejnikowego. BTU z własną pompą daje niezależność: krzywa grzewcza kotła steruje grzejnikami, moduł zajmuje się wyłącznie płaszczyzną podłogową.

W instalacjach kaskadowych, łączących na przykład pompę ciepła z kotłem na biomasę, BRU zyskuje sens. Obieg pierwotny ma już pompę o regulowanym wydatku, a wpinanie kolejnej w szereg podnosiłoby opór i obniżało sprawność. W takiej konfiguracji BRU działa jak pasywny element mieszający, a sterowanie przejmuje automatyka źródła.

Różnica cenowa między BTU 502 a BRU sięga 80-110 € netto, ale oszczędność szybko znika, gdy trzeba dokupić zawór regulacyjny, śrubunki i dodatkowe podejścia instalacyjne. Dla kogoś modernizującego jeden obieg podłogowy w istniejącej kotłowni BTU pozostaje wyborem rozsądniejszym o cały cykl eksploatacji.

Dobór do źródła ciepła i typowe błędy inwestorów

Moduł współpracuje z każdym źródłem zdolnym do pracy w trybie wysokoparametrowym. Kocioł gazowy kondensacyjny podaje wodę 50-80°C, olejowy 60-90°C, stałopalny 65-85°C, elektryczny 40-80°C, a pompa ciepła w zależności od krzywej grzewczej 30-55°C. W każdym z tych przypadków zawór ATM obniża temperaturę do wymaganego zakresu 35-45°C, a pompa utrzymuje stabilny przepływ.

W instalacjach z kominkiem z płaszczem wodnym watość temperatury potrafi skakać w minutę o 15-20°C, gdy dorzucona zostanie porcja drewna. Moduł BTU z zaworem ATM wygładza te skoki dzięki bezwładności kapilary, ale inwestorzy czasem oczekują natychmiastowej reakcji i wyłączają pompę obiegową, gdy temperatura w salonie osiągnie zadaną. To prosta droga do przegrzania płaszczyzny, bo kominek nadal podaje wodę do rozdzielacza.

Częsty błąd polega też na doborze modułu wyłącznie po cenie. Tani BTU 501 AP z pompą APH 160 i zaworem ATM 561 świetnie sprawdza się do 150 m², ale przy 250 m² jego Kvs staje się wąskim gardłem. Pompa zaczyna pracować na granicy wydajności, a temperatura na zasilaniu rośnie o 2-3°C powyżej nastawy, bo zawór nie nadąża z mieszaniem.

Norma PN-EN 1264 dopuszcza temperaturę powierzchni podłogi do 29°C w strefach stałego pobytu i 35°C w strefach brzegowych. Moduł BTU z prawidłowo ustawioną głowicą trzyma ten parametr w ryzach, ale wymaga regularnej kontroli. Zaniedbanie filtra siatkowego prowadzi do spadku przepływu, a w konsekwencji do nierównomiernego rozkładu ciepła między pętlami.

Dobrym zwyczajem jest wpisanie do dokumentacji powykonawczej wartości nastawy głowicy, daty uruchomienia i ciśnienia w instalacji. Po dwóch sezonach grzewczych te trzy liczby powiedzą więcej niż najdłuższa dyskusja z instalatorem.

Kiedy inwestor potrzebuje pomocy technicznej

Samodzielny dobór modułu ma sens, gdy instalacja mieści się w typowych widełkach: jeden rozdzielacz, 5-12 pętli, powierzchnia do 250 m², źródło ciepła o stabilnej krzywej. W takim układzie BTU 501 lub BTU 502 z odpowiednią pompą zamknie temat.

Sytuacja się komplikuje, gdy dochodzi drugi rozdzielacz, dwa obiegi o różnych temperaturach albo pompa ciepła z buforem. Wtedy moduł musi współpracować z zaworem mieszającym na zasilaniu bufora albo z dodatkowym sprzęgłem hydraulicznym. Bez konsultacji z projektantem łatwo o krzyżowanie się temperatur i ciągłe uruchamianie pompy na najwyższych obrotach.

W budynkach modernizowanych, gdzie stary kocioł węglowy zastępuje się pompą ciepła, warto poprosić o dobór ktoś, kto wyliczy nową krzywą grzewczą. Moduł BTU działa w wąskim oknie 35-45°C, a pompa ciepła potrzebuje wyższej temperatury zasilania w mroźne dni. Bez analizy obciążenia cieplnego budynku trudno ocenić, czy warto dopłacać do wersji 502 z wyższym Kvs, czy wystarczy podstawowa 501.

Dla kogoś, kto modernizuje samodzielnie i nie chce angażować projektanta, rozsądnym minimum jest porównanie dwóch liczb: wydajności pompy źródła (m³/h) oraz sumarycznego przepływu pętli podłogowych. Gdy obie wartości mieszczą się w zakresie 0,5-1,5 m³/h, BTU 501 z pompą Grundfos UPM3 Auto załatwi sprawę. Powyżej 1,5 m³/h jedynym rozsądnym wyborem pozostaje BTU 502.

Sprawdź w dokumentacji kotła, jakie ciśnienie dyspozycyjne pozostaje po odjęciu oporów grzejników. Moduł BTU potrzebuje co najmniej 0,3-0,5 m słupa wody, by pompa pracowała w optymalnym punkcie pracy.

Moduł mieszający do ogrzewania podłogowego to jeden z tych elementów instalacji, o których pamięta się dopiero wtedy, gdy podłoga zaczyna się nierówno grzać. Wcześniejszy, świadomy dobór na etapie projektu oszczędza zwykle kilka dni szukania przyczyny i kilkaset złotych na poprawkach. Moduły BTU i BRU od AFRISO należą do rozwiązań, które po poprawnym montażu pracują bezobsługowo przez lata warunek jest jeden: trzeba wiedzieć, którą wersję wybrać i dlaczego.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe Wymagania i metody badań), dane techniczne producenta modułów BTU/BRU (Grupa AFRISO, dokumentacja katalogowa 2023/2024), karta techniczna pomp Grundfos UPM3 Auto. Szczegółowe informacje o produktach oraz aktualne ceny dostępne są w oficjalnych materiałach katalogowych AFRISO oraz u autoryzowanych dystrybutorów.
