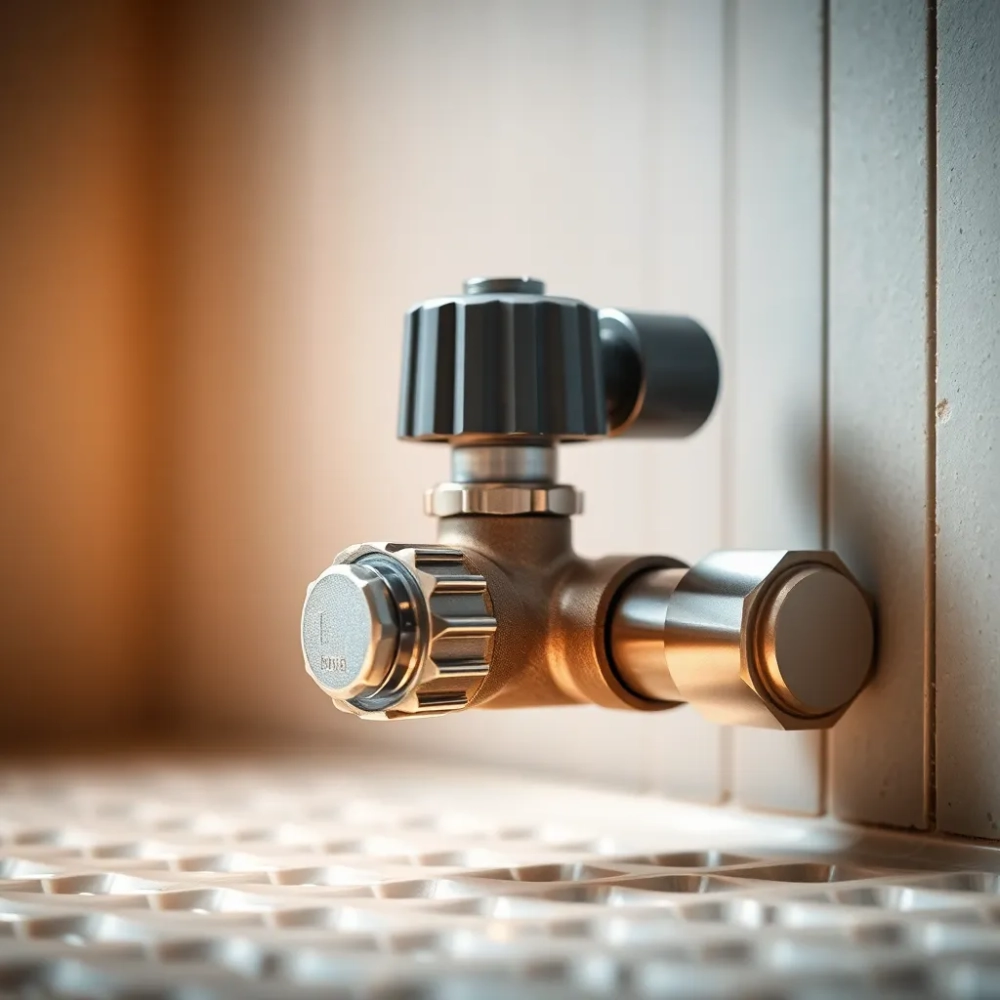

Zawór mieszający z siłownikiem do ogrzewania podłogowego

Zawór mieszający z siłownikiem do podłogówki to jeden z tych elementów instalacji grzewczej, o którym rozmawia się rzadko, a który decyduje o komforcie i wydajności systemu. Dwa zasadnicze dylematy, które przewijają się przy wyborze, to: czy lepsza jest prosta, tania regulacja on/off, czy inwestycja w napęd modulujący poprawiający sterowanie i oszczędność; oraz czy wybrać korpus mosiężny, tańszy, czy inox — droższy, ale bardziej odporny w dłuższym okresie. Trzeci wątek łączy się z hydrauliką i doborem średnicy oraz wartości Kv: czy zawór będzie przepustowy i stabilny przy niskim delta T w pętli podłogowej, czy przeciwnie — będzie źródłem strat ciśnienia i hałasu.

• Budowa i zasada działania zaworu mieszającego z siłownikiem
• Zastosowania zaworu mieszającego w ogrzewaniu podłogowym
• Kryteria doboru: średnica, napęd i parametry pracy
• Materiały i wersje: mosiądz vs inox
• Instalacja: podłączenia, rozdzielacze i akcesoria
• Sterowanie i automatyzacja: regulatory i siłowniki
• Koszty inwestycji, serwis i oszczędności energii
• Pytania i odpowiedzi: Zawór mieszający z siłownikiem do podłogówki

Oto syntetyczna tabela danych technicznych i cenowych, zebrana na potrzeby porównania typowych rozwiązań zaworów mieszających do ogrzewania podłogowego, z uwzględnieniem napędów, parametrów pracy i orientacyjnych cen netto:

Patrząc na powyższą tabelę, łatwo zauważyć kilka priorytetów: warto ustalić potrzebny Kv i DN zanim wybierzemy siłownik, ponieważ niska wartość Kv przy zbyt małym przekroju rury będzie wymuszać wyższe Δp i większą pracę pompy; wybór siłownika modulującego zwiększa koszty początkowe netto, ale poprawia kontrolę temperatury i może skrócić czas zwrotu inwestycji. Ceny netto podane w tabeli służą porównaniu i kalkulacji scenariuszy, które rozwinę w dalszej części artykułu.

Budowa i zasada działania zaworu mieszającego z siłownikiem

Zawór mieszający z siłownikiem to mechaniczno-elektroniczny duet: korpus zaworu, wkładka regulacyjna i siłownik, który porusza element zamykający, mieszający lub rozdzielający strumienie wody. Korpus może być trzy- lub czterodrogowy; wersja trzy-drogowa miesza wodę zasilającą z powrotną, czterodrogowa dodatkowo zabezpiecza obieg kotła, kierując nadmiar do powrotu, co chroni źródło ciepła przed niskotemperaturowym kondensatem. W środku znajdziemy gniazda, stożki lub tuleje oraz uszczelnienia, a często wkładkę z oznaczeniem kąta obrotu, który przekłada się na liniowe lub nieliniowe charakterystyki przepływu. Siłownik montowany jest na trzpieniu zaworu; jego typ i moment obrotowy muszą być dobrane do wielkości zaworu – za słaby siłownik nie przemieści wkładki, a za duży nie zaszkodzi, lecz będzie droższy i cięższy.

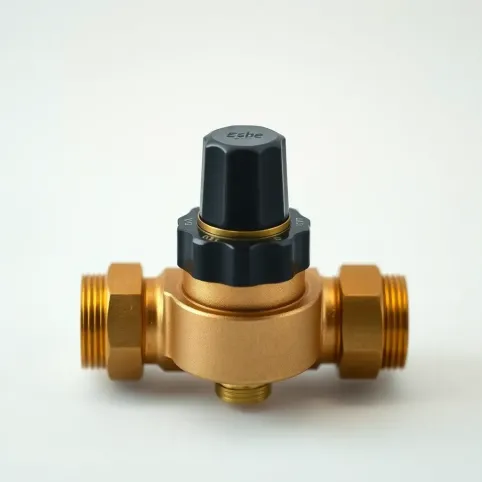

Zobacz także: Zawór Mieszający do Podłogówki ESBE 2025: Kompleksowy Przewodnik

Mechanizm mieszania polega na proporcjonalnym łączeniu dwóch strumieni: gorącego zasilania i chłodniejszego powrotu, tak aby uzyskać wymaganą temperaturę zasilania pętli podłogowej. W praktycznych układach realizuje się to przez przesuwanie wkładki zaworu, która zmienia udział jednego i drugiego strumienia; przy siłownikach modulujących przesunięcie następuje płynnie, przy on/off mamy skoki i konieczność stosowania większych histerez. Niektóre konstrukcje zaworów oferują też wkładki z charakterystyką liniową lub równoprocentową, co wpływa na sposób, w jaki przyrost sygnału sterującego przekłada się na zmianę przepływu. Ważne są też uszczelnienia – EPDM, fluoroelastomery czy PTFE – które decydują o żywotności, kompatybilności z wodą i ewentualnymi dodatkami chemicznymi.

Siłowniki dostępne są w kilku wariantach funkcjonalnych: proste 2-pozycyjne (on/off), siłowniki skoku z sygnałem 3-punktowym, oraz napędy proporcjonalne z wejściem 0–10 V lub 4–20 mA, dające pełną regulację. Moment obrotowy i skok siłownika muszą być zgodne z tablicą producenta zaworu; dla zaworów DN20 typowy moment roboczy to kilka niutonometrów, a dla DN25–DN32 wymagane są wartości wyższe, często powyżej 8–10 Nm. Czas przemieszczenia (skoku) bywa istotny: szybkie siłowniki (kilkanaście sekund) lepiej reagują na nagłe zmiany obciążenia, ale mogą generować w instalacji gwałtowne przepływy; siłowniki wolniejsze działają łagodniej, lecz zmniejszają responsywność systemu. Wybierając siłownik, trzeba również zwrócić uwagę na wymaganą sygnalizację końcowych pozycji, możliwość sprzężenia zwrotnego i obecność wbudowanych krańcówek.

W konstrukcji zaworu mierzalne są parametry hydrauliczne: współczynnik Kv, spadek ciśnienia przy danym przepływie oraz charakterystyka przepływu. Kv definiuje ile wody w m³/h przepłynie przy spadku ciśnienia 1 bar; do projektowania pętli podłogowej często korzysta się z wartości Kv w połączeniu z wymaganą mocą i różnicą temperatur. Zawory o niskim Kv przy tym samym obciążeniu będą wymagać większego ciśnienia, co przekłada się na większe obciążenie pompy i potencjalnie większe zużycie energii elektrycznej pompy. Projektant musi więc dobrać zawór tak, aby był „w środku wykresu” pracy instalacji, a nie na skraju, co poprawia stabilność regulacji i minimalizuje zjawiska kawitacji czy hałasu.

Zobacz także: Zawór mieszający do podłogówki schemat

Stosowane materiały i wykończenia wpływają na trwałość całego zespołu: mosiądz jest powszechny i ekonomiczny, natomiast stal nierdzewna (inox) lepiej znosi agresywne media i częste cykle. Wewnątrz zaworu krytyczne elementy to uszczelnienia, trzpień i gniazda – ich zużycie to najczęstszy powód potrzeby naprawy. Producenci oferują wkładki wymienne, zestawy naprawcze i możliwość regeneracji siłowników, co ułatwia serwisowanie i zmniejsza koszty eksploatacji w dłuższej perspektywie. Przy projektowaniu instalacji warto zaplanować łatwy dostęp do zaworu i siłownika, ułatwiając okresową kontrolę i ewentualną wymianę części.

Hydrauliczne powiązania zaworu z grupą pompową i rozdzielaczem decydują o jego zachowaniu: montaż wzorcowy zakłada bliskie sąsiedztwo pompy, zaworu mieszającego i filtra osadowego. Jeżeli zawór jest odseparowany od rozdzielacza, to przy niskich przepływach mogą pojawić się problemy z cyrkulacją i stabilnością temperatury w poszczególnych obiegach. Projekt instalacji powinien więc uwzględniać krótkie doprowadzenia, zawory odcinające i przepływomierze na rozdzielaczu dla równoważenia poszczególnych pętli. Ten rozdział techniczny przechodzi płynnie w zagadnienia doboru średnicy i cech siłownika, które omówię dalej.

Zastosowania zaworu mieszającego w ogrzewaniu podłogowym

Podstawowe zastosowanie zaworu mieszającego w ogrzewaniu podłogowym to zapewnienie niskotemperaturowego zasilania pętli, zwykle w zakresie 30–45°C, niezależnie od temperatury zasilania kotła czy pompy ciepła. Dzięki temu system podłogowy pracuje w optymalnym zakresie, co wydłuża jego trwałość i poprawia komfort cieplny użytkowników, eliminując miejscowe przegrzewanie podłogi. W domach jednorodzinnych typowy układ to zawór mieszający na grupie pompowej z jednym lub kilkoma rozdzielaczami; w większych obiektach spotyka się zestawy z zaworami mieszającymi na każdej strefie lub pętli. Zawór pełni też funkcję ochrony źródła ciepła, gdy zastosowany jest model 4-drogowy, który zapobiega zbyt niskim temperaturom powrotu do kotła kondensacyjnego.

Zobacz także: Jak Ustawić Zawór Mieszający do Podłogówki? Poradnik KROK PO KROKU 2025

Różne scenariusze zastosowań determinują typ zaworu i siłownika: w prostych domach jednorodzinnych wystarcza zawór DN20 z siłownikiem on/off sterowany termostatem pokojowym, natomiast w systemach z pompą ciepła i pogodową regulacją lepiej sprawdza się zawór z napędem modulującym i sygnałem 0–10 V. W budynkach użyteczności publicznej, punktach usługowych czy magazynach, gdzie różne strefy mają różne zapotrzebowanie, stosuje się zestawy z zaworami na każdą strefę, z centralnym sterowaniem i możliwością monitoringu. Zawór mieszający znajduje też zastosowanie w układach hybrydowych: przy współpracy z kolektorami słonecznymi, kotłem i magazynem buforowym reguluje temperaturę wejścia do pętli, aby wykorzystać energię ze źródeł odnawialnych bez narażania komfortu.

W instalacjach z kotłem kondensacyjnym zawór pełni dodatkową rolę: przez utrzymywanie odpowiednio wysokiej lub kontrolowanej temperatury powrotu chroni wymiennik przed zjawiskiem kondensacji przy zbyt niskich temperaturach. To istotne zwłaszcza wtedy, gdy obciążenie jest niskie, a temperatura zasilania musi być kontrolowana precyzyjnie. W instalacjach z pompami ciepła celem zaworu jest utrzymanie niskich temperatur zasilania, jednocześnie pozwalając pompie na działanie w optymalnym zakresie COP; komutacja między źródłami wymaga sprawnej automatyki. W budynkach wielostrefowych zawory mieszające integruje się z rozdzielaczami i zaworami termostatycznymi na gałęziach, co pozwala uzyskać precyzyjne sterowanie temperaturą w każdej strefie.

Zobacz także: Zawór Mieszający AFRISO do Podłogówki 2025: Przegląd i Porady Eksperta

Zastosowanie zaworów mieszających ma też wpływ na równomierność rozkładu temperatury w pomieszczeniach: przy dobrze dobranym zaworze i siłowniku temperatura zasilania jest stabilna, a różnice między strefami wynikają raczej z układu pętli i izolacji niż z nieregulowanego źródła. Dobre wyregulowanie przepływów na rozdzielaczach i właściwy dobór Kv pomagają uniknąć efektu „zimnych stref” lub nadmiernego grzania w pogranicznym obiegu. W wielu realizacjach efektywność układu poprawia zastosowanie czujników podłogowych i regulatorów pokojowych współpracujących z napędem zaworu. Te rozwiązania są szczególnie polecane tam, gdzie komfort i oszczędność idą w parze, np. w nowoczesnych domach pasywnych lub niskoenergetycznych.

Specyficzne zastosowania wymagają też dodatkowych zabezpieczeń: filtry siatkowe przed zaworem, zawory zwrotne, zawory odcinające oraz czujniki nadmiarowej temperatury, które mogą odłączyć napęd w przypadku błędów. W instalacjach z usługowym przygotowaniem ciepłej wody użytkowej należy unikać krzyżowania obiegów i zapewnić separację, często poprzez wymiennik płytowy. Przy integracji z układami solarnymi stosuje się zawory z bardziej odpornymi materiałami i dodatkowymi czujnikami temperatury, które chronią przed korozją i osadzaniem się osadów. Dobór akcesoriów wpływa bezpośrednio na niezawodność i stopień serwisowania instalacji.

W kontekście użytkownika końcowego ważne jest, aby system nie wymagał skomplikowanej obsługi: siłowniki powinny współpracować z prostymi regulatorami pokojowymi lub centralnymi sterownikami pogodowymi, a obsługa powinna ograniczać się do podstawowych ustawień temperatur i ewentualnych harmonogramów. To przekłada się na mniejsze ryzyko błędów obsługi i na lepszą efektywność energetyczną. W instalacjach zdalnie monitorowanych i zarządzanych dodatkowe funkcje automatyki pozwalają na dalsze optymalizacje i diagnostykę awarii. Takie rozwiązania są coraz powszechniejsze, zwłaszcza tam, gdzie zarządzanie energią ma znaczenie ekonomiczne.

Zobacz także: Zawór Mieszający do Podłogówki: Jak Działa? Praktyczny Poradnik 2025

Kryteria doboru: średnica, napęd i parametry pracy

Najważniejsze kryterium doboru zaworu mieszającego to wymagana wydajność hydrauliczna w obiegu podłogowym, określana mocą grzewczą i przyjętą różnicą temperatur ΔT; na tej podstawie liczy się przepływ objętościowy V̇. Popularny wzór przybliżony dla wody to V̇ (m³/h) = Q (kW) / (1,163 × ΔT [°C]), stąd dla domu z zapotrzebowaniem 6 kW i ΔT = 5°C otrzymamy V̇ ≈ 1,03 m³/h, co determinuje minimalne Kv. Znając przepływ, projektant wybiera DN i Kv tak, aby przy przewidywanym Δp zawór pracował w komfortowym zakresie, bez zbyt dużych strat ciśnienia. W praktycznych kalkulacjach warto przyjąć margines bezpieczeństwa 10–20% dla przyszłej rozbudowy lub zmiany charakterystyki obiektu.

Dobór siłownika jest równie krytyczny: parametry to napięcie zasilania, rodzaj sygnału sterującego (on/off, 3-punkt, 0–10 V), moment obrotowy i czas skoku. Dla zaworu DN20 zwykle wystarczy siłownik o momencie 4–8 Nm, dla DN25 i większych zalecane są napędy 8–20 Nm lub większe, zwłaszcza gdy przewidywane są częste cykle lub podwyższone lepkości medium. Czas skoku rzędu 20–90 sekund jest typowy, choć są siłowniki szybsze; wybór zależy od oczekiwanej responsywności systemu i wpływu na pompę. Należy też uwzględnić klasę ochrony IP siłownika, jeżeli montaż ma miejsce w środowisku wilgotnym lub zapylonym.

Parametry pracy zaworu obejmują maksymalne ciśnienie robocze (PN), maksymalną temperaturę pracy oraz kompatybilność materiałów z wodą i inhibitorami. Dla większości instalacji podłogowych PN10 lub PN16 jest wystarczające, a maksymalna temperatura 90–110°C zapewnia margines bezpieczeństwa przy wyjątkowych sytuacjach. Ważne jest, aby dobrać uszczelnienia odporne na środki antykorozyjne i inhibitory, które często są stosowane w instalacjach zamkniętych. Przy instalacjach solarnych lub przemysłowych dobieramy wyższe klasy materiałów i uszczelnień, co wpływa na cenę netto.

Kolejny parametr to spadek ciśnienia przy danym przepływie — zbyt duże Δp powoduje zwiększone zużycie energii przez pompę i może wymuszać zmianę charakterystyki instalacji. W obliczeniach projektowych warto przyjąć, że spadek ciśnienia na zaworze nie powinien przekraczać 10–20% całkowitego spadku w obiegu, by nie ograniczać efektywności. Dla dużych instalacji stosuje się zawory o wyższym Kv, ewentualnie zastosowanie bypassów czy zaworów równoważących. Na końcowym etapie doboru zawsze warto sprawdzić krzywe producenta i tabelę charakterystyk, a także uwzględnić regulator pokojowy i logikę sterowania.

Przykładowe wartości doboru w typowych scenariuszach: dla jednego obiegu podłogowego 20–30 m² zwykle wystarczy DN20 z Kv ~3–4, dla rozbudowanej strefy 80–120 m² lepszy będzie DN25 z Kv ~6–8, a przy centralnym rozdzielaczu i wielu gałęziach warto rozważyć DN32 lub modułowe grupy pompowo-mieszające. Te liczby warto zweryfikować przy konkretnym projekcie, bazując na rzeczywistych obliczeniach strat i charakterystykach pętli. Przy doborze warto również uwzględnić możliwość regulacji hydraulicznej na rozdzielaczu, co może zmniejszyć wymagania dotyczące Kv zaworu. Dobór przeczy prostej intuicji: większy zawór nie zawsze oznacza lepsze działanie — liczy się dopasowanie do całego układu.

Nie zapominajmy o kompatybilności sterowania: jeżeli system używa regulatora pogodowego lub centralnego sterownika z wyjściem 0–10 V, siłownik powinien obsługiwać ten sygnał, co pozwoli na płynną regulację i lepsze wykorzystanie mocy źródła. W instalacjach prostych ze sterownikami pokojowymi wystarczy siłownik on/off, jednak w przypadku sterowania wielostrefowego i adaptacyjnego zalecane są napędy modulujące. Zasilanie siłownika (230 V vs 24 V) ma znaczenie dla rozważań instalacyjnych i bezpieczeństwa; 24 V jest bezpieczniejsze i częściej stosowane w automatyce budynkowej. Przy wyborze zawsze sprawdzaj parametry elektryczne i sygnałowe, aby uniknąć niespodzianek podczas montażu i uruchomienia.

Materiały i wersje: mosiądz vs inox

Mosiądz pozostaje standardem w korpusach zaworów mieszających ze względu na dobrą opłacalność, łatwość obróbki i wystarczającą trwałość w instalacjach sanitarnych i grzewczych. Jest to materiał tańszy, łatwiejszy w produkcji i naprawie; jednak w środowiskach agresywnych chemicznie, przy wysokim przewodnictwie jonowym w wodzie lub w instalacjach wymagających najwyższej czystości, wybór stali nierdzewnej może być uzasadniony. Inox oferuje większą odporność na punktową korozję i przebicia oraz mniejsze osadzanie się tlenków, co przedłuża żywotność coraz częściej stosowanych wkładek i uszczelnień. Różnica w cenie netto między elementem mosiężnym a stalowym zależy od rozmiaru i stopnia wykończenia, ale zwykle mieści się w przedziale +300 do +1 200 PLN netto.

Wersje mosiężne często występują w powłokach niklowych, które poprawiają estetykę i odporność na ścieranie, natomiast inox dostępny jest w różnych gatunkach stali (AISI 304, 316), wybór zależy od stopnia odporności na chlor i inne związki. W instalacjach z wodą o wysokiej przewodności lub tam, gdzie stosuje się dodatki czynników antykorozyjnych, stal nierdzewna daje przewagę długoterminową. Kolejny aspekt to masa i przewodnictwo cieplny: mosiądz przewodzi ciepło trochę lepiej, co może wpływać na szybsze wyrównywanie temperatury elementów, jednak w praktycznym zastosowaniu efekt ten jest pomijalny. Decyzję o materiale warto traktować jako element strategii inwestycyjnej: niższy koszt początkowy vs niższe ryzyko napraw i dłuższy okres międzyserwisowy.

Uszczelnienia i wnętrze zaworu mają równie duże znaczenie: elastomery EPDM są powszechne i tanie, natomiast fluoroelastomery (np. Viton) wytrzymują wyższe temperatury i agresywniejsze media, lecz są droższe. W systemach, gdzie stosowane są inhibitery lub środki przeciw zamarzaniu, kompatybilność materiałowa powinna być sprawdzona w karcie technicznej. W niektórych aplikacjach stosuje się wkładki ceramiczne dla zwiększenia odporności na erozję, co wpływa na stabilność Kv przy długim okresie użytkowania. W ofercie producentów często dostępne są też wersje z powłokami antykorozyjnymi lub z odizolowanym korpusem, zmniejszającym przekazywanie ciepła.

Kwestia wyboru materiału łączy się z kosztami serwisu i dostępnością części zamiennych: elementy mosiężne są tańsze i często łatwiejsze do naprawy, natomiast inox może wymagać droższych części i specjalistycznej obróbki. Jeżeli planujemy długą eksploatację i minimalizację przestojów, większy wkład własny na początku może się zwrócić w postaci rzadszego serwisowania. Dla obiektów komercyjnych i publicznych, gdzie przestoje są kosztowne, częściej sięga się po rozwiązania bardziej odporne i droższe. Dla domów jednorodzinnych decyzje bywają bardziej zróżnicowane — zależą od budżetu i oczekiwań dotyczących okresu międzyprzeglądami.

Estetyka i masa komponentów również bywają kryterium wyboru, zwłaszcza gdy zawór oraz siłownik są widoczne w pomieszczeniu technicznym. Nierdzewna powierzchnia sprawia lepsze wrażenie i łatwiej utrzymać ją w czystości, co ma znaczenie w detalach inwestycji komercyjnych. Przy wyborze warto też sprawdzić certyfikaty materiałowe, deklaracje zgodności z normami i kartę techniczną, aby uniknąć niespodzianek. W końcu, wybór materiału to balans między budżetem netto, wymaganiami eksploatacyjnymi i długofalową niezawodnością.

Instalacja: podłączenia, rozdzielacze i akcesoria

Instalacja zaworu mieszającego zaczyna się od wyboru odpowiedniego miejsca montażu: najczęściej jak najbliżej grupy pompowej i rozdzielacza, by zminimalizować długość przewodów i straty ciepła. Poprawny układ to: źródło ciepła – pompa obiegowa – zawór mieszający – rozdzielacz, z filtrami siatkowymi przed zaworem i zaworami odcinającymi po obu stronach dla łatwości serwisu. Montaż warto zaplanować tak, aby siłownik był łatwo dostępny w celu wymiany lub serwisu, a także aby czujniki temperatury były zamontowane w miejscach reprezentatywnych dla faktycznej temperatury zasilania. Przyłącza gwintowane lub kołnierzowe dobieramy zgodnie z DN i możliwościami instalacji; w przypadku połączeń lutowanych należy zachować udalność od elementów elektrycznych.

Lista najczęściej stosowanych akcesoriów przy montażu zaworu mieszającego:

• zawory odcinające na wejściach i wyjściu;
• filtr siatkowy chroniący wkładkę;
• czujniki temperatury w zasilaniu i powrocie;
• zawory zwrotne i kompensatory hydrauliczne;
• izolacja termiczna na odcinkach przy zaworze.

Przy montażu trzeba pamiętać o kilku krokach instalacyjnych, które warto przeprowadzić systematycznie:

• odciąć zasilanie i spuścić część wody z obiegu,
• zamontować filtr siatkowy,
• podłączyć korpus zaworu zgodnie z kierunkiem przepływu,
• zamontować siłownik i ustawić jego pozycję krańcową,
• wpiąć czujniki temperatury oraz podłączyć zasilanie siłownika i regulatora.

Ważny element to właściwe odpowietrzenie instalacji po montażu; obecność powietrza obniża stabilność pracy i może powodować drgania i hałas. Zaleca się zastosowanie odpowietrzników automatycznych w najwyższych punktach instalacji oraz manualnych zaworów servisowych w pobliżu zaworu mieszającego. Po montażu należy wykonać próbę ciśnieniową i kontrolę szczelności, a następnie regulację rozdzielacza i ewentualne wyregulowanie żyroskopowe. Dokumentacja montażowa i etykietowanie przewodów ułatwią przyszły serwis i diagnostykę.

W przypadku modernizacji istniejącej instalacji często przydatne jest zastosowanie zestawów „grupa pompowa + zawór mieszający” — to skraca czas montażu, redukuje błędy montażowe i ułatwia integrację z istniejącym rozdzielaczem. Takie gotowe grupy zawierają pompę obiegową, zawór mieszający z siłownikiem, filtry, zawory odcinające i czujniki temperatury, a ich ceny netto zaczynają się od kilku tysięcy złotych w górę. Przy tej opcji zwracaj uwagę na zgodność wymiarową i materiałową z resztą instalacji. Kompletacja na etapie projektu pozwala zoptymalizować układ i minimalizuje późniejsze przeróbki.

Sterowanie i automatyzacja: regulatory i siłowniki

Sterowanie zaworem mieszającym determinuje komfort i efektywność energetyczną instalacji: prosty termostat pokojowy współpracujący z zaworem on/off to podstawowe rozwiązanie, ale nie optymalne energetycznie. Zaawansowane strategie korzystają ze sterowania pogodowego, które na podstawie zewnętrznej temperatury dobiera krzywą zasilania, oraz z regulatorów PID, które eliminują oscylacje i utrzymują stabilną temperaturę. Siłowniki modulujące z wejściem 0–10 V lub 4–20 mA umożliwiają implementację tych strategii i lepsze dopasowanie mocy do chwilowego zapotrzebowania. W większych instalacjach stosuje się też interfejsy komunikacyjne takie jak Modbus czy systemy BMS do centralnego nadzoru.

Wybór sygnału sterującego wpływa na architekturę instalacji: on/off jest prosty i tani, ale wymaga większych histerez i powoduje częste wahania temperatur; 0–10 V i 4–20 mA pozwalają na płynną modulację, lepszą efektywność i mniejsze cykle pracy. Dla siłowników ważna jest też możliwość informowania o pozycji zaworu (sprzężenie zwrotne), co pozwala na diagnostykę i precyzyjne sterowanie. Aktualne regulatory pokojowe oferują harmonogramy, wykresy zużycia i proste algorytmy adaptacyjne, które w połączeniu z modulującym napędem mogą przynieść wymierne oszczędności energetyczne. Projektant powinien przewidzieć współpracę siłownika z regulatorami i sposób okablowania, aby instalacja była przejrzysta i łatwa w serwisie.

Automatyka pozwala też na wdrożenie logiki ochronnej, np. blokowanie pracy zaworu mieszającego przy awarii czujnika powrotu, wymuszenie trybu bezpieczeństwa przy wykryciu nieszczelności, czy integrację z zabezpieczeniami kotła. Takie scenariusze wymagają implementacji prostych procedur i ewentualnie redundancji czujników, by uniknąć fałszywych alarmów. W instalacjach inteligentnych warto przewidzieć możliwość zdalnego odczytu i aktualizacji ustawień siłownika i regulatora oraz archiwizacji danych. To ułatwia diagnostykę i może zredukować liczbę wizyt serwisowych.

Dobór siłownika i regulatora ma także przełożenie na koszty operacyjne: siłownik modulujący zużywa zwykle więcej energii elektrycznej na jednostkę czasu niż on/off, ale dzięki lepszej kontroli może obniżyć zużycie paliwa. W praktyce efekt netto zależy od charakteru obiektu i jego obciążeń; w systemach z dużą zmiennością obciążenia wartość inwestycji w automatyzację zwykle się zwraca szybciej. Przemyślana logika sterowania może obniżyć liczby cykli pracy pompy i zaworu, wydłużając ich żywotność i zmniejszając koszty serwisowe. W końcu automatyka to nie tylko wygoda, ale narzędzie do optymalizacji całego systemu.

Koszty inwestycji, serwis i oszczędności energii

Koszty komponentów i montażu zależą od konfiguracji: prosty zawór mieszający DN20 z siłownikiem on/off to orientacyjnie 300–900 PLN netto za komplet, wersja modulująca zaczyna się od około 700–1 800 PLN netto, natomiast zestawy z pompą, zaworem inox i kompletną grupą pompową mogą osiągnąć 2 500–8 000 PLN netto. Do kosztów należy doliczyć robociznę instalatora, typowo 2–6 godzin dla standardowego montażu i regulacji, oraz ewentualne modyfikacje rozdzielacza. Koszty serwisowania obejmują coroczną kontrolę instalacji, wymianę uszczelnień i ewentualne naprawy siłownika — zestawy naprawcze uszczelek to wydatek rzędu 30–250 PLN netto, a wymiana siłownika często 300–1 800 PLN netto. Przy planowaniu budżetu warto uwzględnić okres eksploatacji i typowe przerwy serwisowe.

Analiza ekonomiczna powinna porównywać nakład inwestycyjny netto z rocznymi oszczędnościami na zużyciu paliwa lub energii elektrycznej. Przykład: instalacja w domu jednorodzinnym, gdzie sterowanie pogodowe i zawór modulujący obniża średnie zużycie gazu o 8–12%, przy rocznym rachunku 6 000 PLN daje oszczędności 480–720 PLN netto rocznie. Przy dodatkowych korzyściach wynikających z lepszej kondensacji w kotle można założyć kolejne kilka procent poprawy efektywności, co obniża czas zwrotu inwestycji. Jeśli inwestycja netto wyniesie 4 000 PLN, zwrot przy oszczędności 600 PLN/rok to około 6,5 roku — prosty przykład, który trzeba dopasować do indywidualnego obiektu.

Serwis i utrzymanie to elementy, które obniżają ryzyko kosztów awaryjnych: regularna kontrola filtrów, uszczelek i siłowników zmniejsza ryzyko niespodziewanego przestoju. Zalecane jest wykonywanie kontroli co najmniej raz w roku, a w środowiskach zanieczyszczonych lub agresywnych chemicznie nawet co pół roku. Prowadzenie dokumentacji serwisowej ułatwia też odczyt ewentualnych trendów zużycia i planowanie wymiany części w trybie zaplanowanym, co jest tańsze niż awaryjna interwencja. Część kosztów serwisowych można obniżyć przez wybór materiałów i rozwiązań o sprawdzonej długowieczności.

Analiza opłacalności powinna też uwzględniać koszt kapitału i przewidywany okres eksploatacji: wyższy koszt początkowy za inox i siłownik modulujący może okazać się wyborem efektywniejszym w perspektywie 10–15 lat, zwłaszcza jeżeli inwestor ceni niezawodność i minimalizację serwisu. W dużych budynkach lub tam, gdzie koszt przestoju jest wysoki, krótszy czas pracy serwisowej i dłuższe okresy międzyprzeglądowe mają wymierną wartość. Dobrze udokumentowane obliczenia ROI, uwzględniające ceny netto komponentów, czas montażu i oszczędności energetyczne, pomagają podjąć racjonalną decyzję inwestycyjną. Wybór powinien być oparty na danych, a nie tylko na odczuciach.

W powyższym wykresie przyjąłem proste założenia: koszt netto instalacji i roczna oszczędność, dzięki której sumarycznie widzimy punkt, gdzie inwestycja przechodzi w zysk. Takie porównania ułatwiają decyzję, czy dopłacać do inox i napędu modulującego, czy pozostać przy tańszym rozwiązaniu on/off. Pamiętajmy jednak, że każdy przypadek wymaga kalkulacji z rzeczywistymi wartościami – zużyciem energii, ceną paliwa i lokalnymi stawkami usług instalacyjnych.

Checklistę montażowo-eksploatacyjną warto mieć zawsze pod ręką:

• sprawdzenie zgodności Kv z obliczonym przepływem,
• dobór siłownika pod kątem momentu i sygnału sterującego,
• zainstalowanie filtrów i zaworów odcinających,
• zapewnienie łatwego dostępu do siłownika,
• ustawienie i test regulatora oraz harmonogramów pracy.

Pytania i odpowiedzi: Zawór mieszający z siłownikiem do podłogówki

• Q: Czym jest zawór mieszający z siłownikiem do podłogówki?

  A: Zawór mieszający z siłownikiem to kompletna jednostka regulacyjna do utrzymania stałej temperatury wody w obiegu ogrzewania podłogowego dzięki precyzyjnemu ustawieniu CTU.

• Q: Jak działa zawór mieszający napędzany siłownikiem w systemie podłogowym?

  A: Siłownik steruje położeniem zaworu 3 lub 4-drogowego, mieszając wówczas wodę o żądanej temperaturze z powrotem do pętli podłogowej, zapewniając stabilną temperaturę i komfort.

• Q: Na co zwrócić uwagę przy doborze zaworu i siłownika do podłogówki?

  A: Wybierz średnicę, typ napędu, maksymalne ciśnienie i temperaturę, kompatybilność z sterowaniem oraz materiał wykonania. Rozważ także markę i zestaw z akcesoriami.

• Q: Jak prawidłowo zamontować i serwisować zestaw zaworu mieszającego z siłownikiem?

  A: Zainstaluj zgodnie z instrukcją producenta, ustaw punkt mieszania, podłącz zasilanie siłownika i wykonaj regularny serwis uszczelek oraz filtrów. W razie potrzeby użyj zestawu naprawczego.
