Jak podłączyć piec gazowy do podłogówki i nie spalić domu

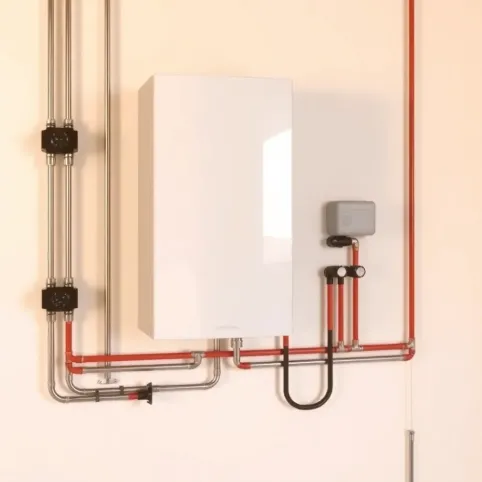

Podłączenie pieca gazowego do podłogówki to dziś chleb powszedni w modernizowanych domach z lat 70. i 80., gdzie do starego kotła dochodzą nowe obiegi niskotemperaturowe, a budżet rzadko pozwala na wymianę wszystkiego naraz. Przy dwóch obiegach o różnych temperaturach zasilania (podłogówka 35-43°C, grzejniki 55-65°C) kluczowe jest rozdzielenie hydrauliczne, bo kocioł zadziała poprawnie tylko wtedy, gdy oba obwody nie będą sobie wzajemnie zakłócać przepływu. Poniżej konkretny schemat, lista elementów i lista błędów, które potrafią kosztować kilkanaście tysięcy złotych.

• Sprzęgło hydrauliczne przy dwóch obiegach grzewczych
• Zawór 3-drożny czy TZM do podłogówki
• Schemat ideowy instalacji
• CWU i przygotowanie pod rozbudowę
• Najczęstsze błędy przy podłączaniu pieca gazowego do podłogówki
• Optymalizacja kosztów gazu
• Checklist zakupowy

Sprzęgło hydrauliczne przy dwóch obiegach grzewczych

Sprzęgło hydrauliczne to pionowa rura z czterema króćcami, która rozdziela obieg kotłowy od obiegów instalacyjnych. Bez niego pompa podłogówki i pompa grzejnikowa ciągną wodę z tego samego punktu, a kocioł dostaje nierównomierny odbiór ciepła, co przy modulacji prowadzi do cyklowania i szybszego zużycia palnika.

W praktyce sprzęgło pełni rolę bufora dynamicznego. Przepływ kotłowy (kilkaset litrów na godzinę) spotyka się z sumą przepływów instalacyjnych, a różnica ciśnień jest zerowa, więc każda pompa pracuje niezależnie i nie „kradnie" wydajności sąsiadce.

Dobór średnicy robi się uproszczonym wzorem: Q [kW] × 0,86 / ΔT = przepływ [m³/h]. ΔT na sprzęgle przyjmuje się 10°C. Dla domu 120 m² z kotłem 24 kW wychodzi 24 × 0,86 / 10 = 2,06 m³/h, czyli DN25 (średnica wewnętrzna ok. 27 mm, przepływ nominalny 2,5-3 m³/h). Przy 30 kW i dwóch obiegach bezpieczniej wybrać DN32.

Sprzęgło wiesza się pionowo, króćcem zasilającym od góry, powrotem od dołu. Na zasilaniu i powrocie montuje się zawory odcinające, dzięki czemu sprzęgło da się wymienić bez spuszczania całej instalacji. Pod sprzęgłem zostawia się korek spustowy, a nad nim odpowietrznik automatyczny, bo w tym punkcie zbiera się najwięcej mikropęcherzyków.

Jeśli dom ma więcej niż jedną kondygnację albo powierzchnię powyżej 150 m², warto rozważyć projekt instalacji wg PN-EN 1264 (dotyczy ogrzewania podłogowego) oraz wytycznych producenta kotła. Samo sprzęgło nie zastąpi obliczeń hydraulicznych, ale za to pozwala bezpiecznie domknąć całość bez efektu domina.

Zawór 3-drożny czy TZM do podłogówki

Ogrzewanie podłogowe potrzebuje wody o temperaturze niższej niż ta, którą produkuje kocioł. Za mieszanie odpowiada zawór trójdrożny, który wpuszcza część gorącej wody z zasilania kotła do obiegu podłogówki, a resztę kieruje na powrót.

Ręczny zawór trójdrożny z termometrami na zasilaniu i powrocie to rozwiązanie budżetowe, kosztujące 150-250 zł. Regulacja polega na ręcznym przekręceniu dźwigni kilka razy w sezonie, w zależności od temperatury zewnętrznej. W domu z dobrą izolacją i stałym trybem życia mieszkańców sprawdza się zaskakująco dobrze.

TZM (termostatyczny zawór mieszający) to ta sama funkcja, ale z automatyczną regulacją temperatury wody mieszanej. Wewnątrz znajduje się termostat, który reaguje na temperaturę zasilania podłogówki i sam dławia przepływ. Cena rośnie trzy-, pięciokrotnie (700-1500 zł), ale zysk to stabilność 38°C niezależnie od warunków.

Przy domu do 120 m² z przewidywaną modernizacją za kilka lat rozsądniejszy jest wariant ręczny z późniejszą wymianą na siłownik. Powód jest prosty: automatyka pogodowa wymaga czujnika zewnętrznego i sterownika, więc sam TZM bez reszty układu nie daje pełnego komfortu. Lepiej zostawić sobie furtkę w kształcie dobrze dobranego zaworu ręcznego.

Dla budynku powyżej 150 m² albo z kilkoma obiegami podłogówki TZM staje się konieczny, bo ręczne ustawianie kilku zaworów w różnych temperaturach to prosta droga do przegrzania jednej strefy i niedogrzania drugiej.

Schemat ideowy instalacji

Przepływ wygląda następująco: kocioł → filtroodmulacz → sprzęgło hydrauliczne → rozdzielacz → dwa niezależne obiegi (grzejnikowy i podłogowy). Każdy obieg ma własną pompę, własny zawór regulacyjny i własny rozdzielacz.

Z kotłowni do rozdzielaczy prowadzi się osobne ciągi: Pex 32 (średnica 32 × 3,0 mm) lub PP 40 (polipropylen stabilizowany). Łączenie jedną rurą i rozgałęzianie pod stropem to proszenie się o kłopoty, bo każda odnoga zabiera część ciśnienia. Norma PN-EN 1264 dopuszcza takie rozwiązanie, ale przy różnych temperaturach zasilania lepiej rozdzielić fizycznie.

Obieg grzejnikowy wymaga pompy o wyższym podnoszeniu (60-80 kPa dla typowego domu), zaworów termostatycznych na grzejnikach oraz zaworów regulacyjnych AA na rozdzielaczu. To te ostatnie pozwala zrównoważyć hydraulicznie cały obieg, bo sam zawór termostatyczny na grzejniku reaguje zbyt wolno przy dużych różnicach ciśnienia.

Obieg podłogowy potrzebuje pompy o mniejszym podnoszeniu (20-40 kPa, bo opory rur Pex 16 są niskie), zaworu mieszającego oraz rotometrów na rozdzielaczu, czyli przezroczystych kubków z pływakiem pokazującym przepływ w litrach na minutę. Bez nich nie da się ustalić, dlaczego jedna pętla grzeje, a sąsiednia nie.

CWU i przygotowanie pod rozbudowę

Kocioł dwufunkcyjny z przepływowym podgrzewaniem wody użytkowej działa poprawnie przy dwóch obiegach, ale ma ograniczenie: w trakcie kąpieli moc na ogrzewanie spada do minimum, bo priorytetem jest CWU. Efekt to krótkotrwałe wychłodzenie grzejników.

Jeśli w domu mieszka cztero-, pięcioosobowa rodzina albo pojawia się wanna z hydromasażem, warto od razu przewidzieć miejsce i przyłącza pod zasobnik ciepłej wody 150-200 litrów. Cyrkulacja CWU (osobna rura z pompką) przyda się w kuchni i łazience na piętrze, bo bez niej trzeba czekać 30-40 sekund na ciepłą wodę.

Okablowanie pod automatykę pogodową (czujnik zewnętrzny, sterownik, przewód sygnałowy do siłownika zaworu mieszającego) warto pociągnąć od razu, nawet jeśli dziś instalujesz zawór ręczny. Koszt kabla to 80-150 zł, a kucie ścian za dwa lata to kilkaset złotych i tynk do odtworzenia.

Najczęstsze błędy przy podłączaniu pieca gazowego do podłogówki

Bezpośrednie podłączenie podłogówki do kotła bez zaworu mieszającego to grzech główny tej instalacji. Kocioł wysyła wodę 60-75°C, rury Pex wytrzymują, ale klej w rurach wielowarstwowych Pex/Al/Pex zaczyna tracić wytrzymałość, a wylewka cementowa pęka od cyklicznego przegrzewania. Rachunek za gaz rośnie o 20-35%, bo przy wyższej temperaturze zasilania straty kominowe rosną nieproporcjonalnie.

Brak izolacji pod podłogówką na gruncie to drugi grzech. Pięć centymetrów styropianu pod rurami nad piwnicą ogrzewaną wystarczy. Na gruncie, gdzie od spodu jest beton na chłodnej ziemi, potrzeba 10-15 cm EPS 100 albo 8-10 cm XPS. Bez tego dolna warstwa betonu wychładza się w nocy, a podłoga nie oddaje ciepła do pomieszczenia, lecz do gruntu.

Zbyt wiele kolanek na długich prostych odcinkach zawęża przekrój. Rura Pex 16 ma światło wewnętrzne 12 mm, a każde kolano 90° to równoważność 0,5-0,8 m prostej rury. Przy dziesięciu kolankach na dziesięciu metrach pompa musi podnosić ciśnienie o dodatkowe 5-8 kPa. Efekt: szum w rurach i nierówny przepływ między pętlami.

TZM bez ręcznego obejścia to ryzyko, które warto ograniczyć. Gdy zawór się zawiesi w pozycji zamkniętej w środku zimy, podłogówka staje, a grzejniki przejmują 100% mocy. Dlatego obok TZM montuje się obejście bypass z zaworem regulacyjnym, które w sytuacji awaryjnej przywraca przepływ.

Optymalizacja kosztów gazu

Kocioł z modulacją 1:10 lub szerszą (na przykład 3,5-24 kW) zużywa średnio o 12-18% gazu mniej niż kocioł dwustopniowy, bo nie cykluje. Przy pracy na podłogówkę, gdzie obciążenie termiczne rozkłada się na dużą powierzchnię, różnica wychodzi jeszcze większa.

Temperatura pracy instalacji dyktuje koszt. Podłogówka przy 35°C oddaje tyle samo ciepła co grzejnik przy 60°C, ale potrzebuje mniejszego strumienia masy w obiegu, a kocioł pracuje z niższą temperaturą spalin, więc kondensacja pary wodnej w wymienniku odzyskuje dodatkowe 8-11% energii.

Izolacja budynku pozostaje warunkiem wstępnym opłacalności. Dom z lat 70. bez ocieplenia potrzebuje 180-220 kWh/m² rocznie na ogrzewanie. Po ociepleniu ścian 15 cm styropianu i wymianie okien spada do 90-110 kWh/m². Podłogówka z kotłem gazowym w nieocieplonym domu działa jak ogrzewanie ulicy, bo każdy stopień różnicy temperatury generuje większy uciekający strumień.

Checklist zakupowy

• Sprzęgło hydrauliczne DN25 lub DN32 + 2× zawór odcinający
• Filtroodmulacz magnetyczny (chroni pompę przed opiłkami z grzejników stalowych)
• Pompa obiegowa do grzejników (60-80 kPa) + pompa do podłogówki (20-40 kPa)
• Zawór 3-drożny ręczny lub TZM z termometrami
• 2× termometry (zasilanie i powrót podłogówki)
• Rozdzielacz grzejnikowy z zaworami AA + rozdzielacz podłogowy z rotometrami
• Rura Pex 32 (zasilanie rozdzielaczy) + Pex 16 (pętle podłogówki)
• Zawór zwrotny na powrocie kotła (zapobiega grawitacyjnemu obiegowi)

Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe wymagania i metody badań), PN-EN 303-5 (Kotły grzewcze na paliwa stałe wymagania techniczne), wytyczne producentów sprzęgieł hydraulicznych, dane katalogowe pomp obiegowych klasy A (ErP Dyrektywa 2009/125/WE). Konkretne ceny orientacyjne pochodzą z ofert dystrybutorów hurtowych na przełomie 2024 i 2025 roku.
