Spinki do podłogówki: jakie wybrać i ile ich potrzebujesz?

Szuranie rur w wylewce, trzaski w stropie i pęknięcia posadzki po pierwszym sezonie grzewczym to realne konsekwencje źle dobranych spinek do podłogówki, które widziałem na zbyt wielu budowach. Tani plastikowy klips potrafi kosztować inwestora kilka tysięcy złotych, gdy pod wylewką zacznie się przemieszczać rura PEX. Poniżej znajdziesz konkretne dane: parametry wytrzymałościowe, normy zużycia na metr kwadratowy, kompatybilność z rurami 16, 17, 18 i 20 mm, a także tabelę producentów z cenami orientacyjnymi. Całość oparta na karcie technicznej normy PN-EN 1264 oraz wieloletnim kontakcie z wykonawcami.

• Spinki zgrzewane, klejone czy hakowe co lepiej trzyma rurę?
• Ile spinek na m² podłogówki i jak dobrać do średnicy rury?
• Spinki do rur PEX 16 mm i PEX-AL-PEX porównanie producentów
• Montaż krok po kroku jak uniknąć kosztownych błędów
• Najczęstsze błędy przy wyborze i montażu spinek

Spinki zgrzewane, klejone czy hakowe co lepiej trzyma rurę?

Różnica między spinkami tkwi w sposobie połączenia klipsa z folią lub styropianem, a nie w samej geometrii zatrzasku. Spinki zgrzewane posiadają na spodzie stalowy lub plastikowy trzpień, który wbija się w warstwę izolacji i tam klinuje się mechanicznie. Zgrzew oznacza tu wtopienie kołka w strukturę EPS lub XPS pod wpływem ciepła takerowego narzędzia. Po ostygnięciu kołnierz stabilizuje klips w pionie i przeciwdziała jego wyrwaniu przy rozstawianiu rury.

Spinki klejone bazują na warstwie termotopliwego kleju nakładanego fabrycznie na stopę klipsa. Aktywacja następuje w chwili kontaktu z gorącą stopą takera, kiedy to żywica EVA osiąga temperaturę 110-130°C i wnika w pory izolacji. Po zastygnięciu spoiwo tworzy trwałe wiązanie adhezyjne, które w suchym środowisku utrzymuje obciążenie do 45-60 N na punkt. W wilgotnych warstwach (np. styropian pokryty folią z kondensacją) skuteczność spada o 30-40%, o czym warto pamiętać przy montażu jesienią.

Klipsy hakowe, nazywane też zatrzaskowymi, nie wymagają takerów. Po prostu zahaczają się o krawędź specjalnie profilowanej folii lub maty systemowej. Ich wytrzymałość na zrywanie waha się od 25 do 40 N, co wystarcza w instalacjach o rozstawie rur powyżej 20 cm, ale może być niewystarczające przy gęstym uzwojeniu 10-12 cm w strefach brzegowych. Hakowe rozwiązanie stosuje się głównie w systemach suchej zabudowy, gdzie brak wylewki cementowej nie obciąża mechanicznie połączenia.

Tabela porównawcza trzech typów

Kiedy unikać danego typu

Spinki klejone nie nadają się do rur wielowarstwowych bez warstwy aluminium. Połączenie klejowe wymaga stabilnego podłoża EPS o gęstości minimum 20 kg/m³, a PEX-AL-PEX przy rozgrzewaniu generuje siły, które mogą odspoić klips od zbyt miękkiego styropianu. W takich wypadkach zgrzewane klipsy ze stalowym trzpieniem stanowią bezpieczniejszy wybór.

Ile spinek na m² podłogówki i jak dobrać do średnicy rury?

Zużycie spinek do podłogówki zależy od trzech zmiennych: średnicy rury, projektowanego rozstawu i geometrii pomieszczenia. Przy standardowym rozstawie 15 cm dla rury 16 mm (najpopularniejsza średnica w polskich instalacjach) potrzeba średnio 5-6 spinek na metr kwadratowy. Wzór jest prosty: dzielisz powierzchnię przez rozstaw, a wynik mnożysz przez współczynnik 1,1 (zapas na cięcia i strefy brzegowe).

Dla rury 17 mm przy rozstawie 17,5 cm współczynnik zużycia spada do 4,5 szt./m², ponieważ większa średnica pozwala na efektywniejszy transport czynnika i rzadsze uzwojenie. Przy rurze 20 mm w rozstawie 20 cm zużycie oscyluje wokół 3,8 szt./m². Im grubsza rura, tym mniejsza gęstość montażu i niższe koszty spinek w przeliczeniu na metraż, ale wyższy koszt samej rury.

Kalkulator zużycia

Powierzchnia 80 m², rura 16 mm, rozstaw 15 cm → 80 ÷ 0,15 × 1,1 = ok. 587 spinek. W praktyce zamawiasz 600 sztuk, bo na magazynie zawsze ginie kilkanaście sztuk. Większość dystrybutorów sprzedaje opakowania po 100, 300 lub 1000 sztuk, więc przy większych inwestycjach opakowania zbiorcze dają oszczędność rzędu 15-25%.

Dobór do średnicy rury

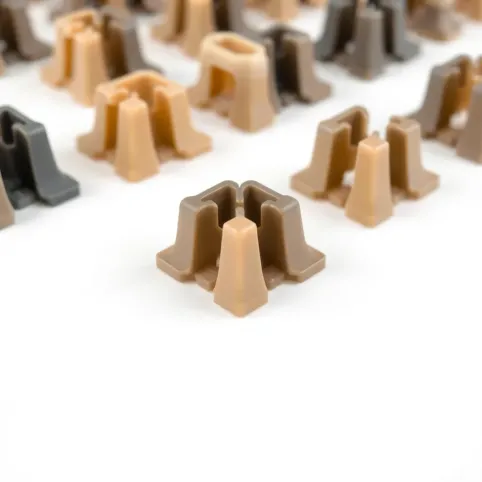

Klipsy do rur PEX 16 mm mają wewnętrzną średnicę zatrzasku 16,2-16,5 mm taki luz montażowy pozwala na swobodne wsunięcie rury bez nadmiernego tarcia. Próba założenia klipsa 16 mm na rurę 18 mm skończy się pęknięciem klipsa lub odkształceniem rury przy pierwszym podgrzaniu. Dlatego kupując spinki do ogrzewania podłogowego, zawsze sprawdzaj oznaczenie na opakowaniu: „PEX 16" albo „16/17/20".

W systemach mieszanych, gdzie część pętli prowadzona jest rurą 16 mm, a część 20 mm (tzw. strefy o zwiększonej mocy grzewczej), konieczne jest stosowanie dwóch rodzajów spinek i staranne oznaczenie obu typów na projekcie. Pomylenie klipsa 16 mm z 20 mm w trakcie montażu prowadzi do tego, że rura albo wypada z zatrzasku, albo nie daje się wcisnąć.

Norma PN-EN 1264 a mocowanie rur

Norma PN-EN 1264 (dotycząca wodnego ogrzewania podłogowego) nie narzuca konkretnego typu klipsa, ale wymaga, aby rura po zamontowaniu nie zmieniła położenia o więcej niż 5 mm w żadnym kierunku pod wpływem sił powstających przy zalewaniu wylewką. To wymaganie przekłada się na minimalną gęstość spinek, którą oblicza się dla każdego projektu indywidualnie, biorąc pod uwagę masę wylewki (80-120 kg/m² dla warstwy 4,5-6 cm nad rurą).

Spinki do rur PEX 16 mm i PEX-AL-PEX porównanie producentów

Rynek spinek do takera do ogrzewania podłogowego opanowało kilku producentów, którzy różnią się detalami konstrukcyjnymi i kontrolą jakości. Poniższe zestawienie obejmuje produkty dostępne powszechnie w polskiej dystrybucji hurtowej i detalicznej, z cenami orientacyjnymi na rok 2024.

Na co zwrócić uwagę przy zakupie

Spinki zgrzewane tanieją, gdy kupujesz opakowania 1000 sztuk, ale przy jednorazowym remoncie 60 m² w zupełności wystarczy 300 sztuk w detalu. Spinki do rur PEX 16 mm od różnych producentów mają identyczny wymiar zewnętrzny klipsa (zwykle 50 mm wysokości), ale różnią się grubością ścianki zatrzasku. Cieńsza ścianka (0,8 mm) pęka przy wielokrotnym montażu, grubsza (1,2 mm) lepiej znosi poprawki.

Przy rurach PEX-AL-PEX warto wybierać klipsy z metalowym wzmocnieniem zatrzasku. Warstwa aluminium w rurze powoduje, że rura jest sztywniejsza i mocniej napiera na klips, co przy słabej konstrukcji zatrzasku prowadzi do jego rozejścia się w czasie eksploatacji.

Montaż krok po kroku jak uniknąć kosztownych błędów

Prawidłowy montaż spinek zaczyna się od przygotowania podłoża, a nie od wbijania pierwszego klipsa. Styropian lub XPS musi leżeć na płaskiej warstwie izolacji przeciwwilgociowej, bez fałd i nierówności. Nawet 3-milimetrowy garb pod rurą powoduje, że spinka nie dociska jej stabilnie do izolacji, a rura „pływa" nad podłożem.

Procedura pięciu kroków

Pierwszy krok to rozmieszczenie folii lub maty systemowej, z zakładką minimum 10 cm na łączeniach i zaklejeniem taśmą aluminiową. Drugi krok to wyznaczenie osi pętli grzewczych za pomocą sznurka traserskiego lub lasera bez wyraźnych znaczników łatwo odbiec od projektowanego rozstawu o 2-3 cm, co w strefie brzegowej zaburza rozkład temperatury podłogi.

Trzeci krok to właściwe mocowanie spinek takerem. Każdy klips dociskasz stopą narzędzia prostopadle do podłoża, aż do momentu, gdy mechanizm takerowy zwalnia spinkę z magazynku. Nie wbijaj spinek pod kątem i nie używaj nadmiernej siły narzędzie samo dobiera docisk. Czwarty krok to kontrola: po zamontowaniu każdej pętli sprawdzasz, czy rura leży stabilnie w zatrzaskach i nie ma punktów, w których unosi się ponad poziom.

Piąty krok to próba ciśnieniowa przed wylewką. Instalacja napełniona wodą pod ciśnieniem 6 barów przez 24 godziny pozwala wykryć nieszczelności i wypadnięte klipsy. Rura pod ciśnieniem zachowuje się zupełnie inaczej niż pusta dopiero wtedy widać, czy każdy klips rzeczywiście trzyma.

Checklista przed zalaniem wylewki

• Wszystkie rury napełnione i odpowietrzone
• Ciśnienie próbne utrzymane minimum 24 h
• Sprawdzone mocowanie spinek w strefach brzegowych
• Folia lub mata systemowa bez przerwań
• Oznaczone przebiegi pętli na planie powykonawczym
• Zapas spinek w torbie wykonawcy (10% ponad normę)
• Brak ostrych krawędzi rur w miejscach wyjścia z posadzki
• Dylatacje obwodowe ułożone wzdłuż ścian

Najczęstsze błędy przy wyborze i montażu spinek

Najczęściej spotykany błąd to zbyt mała gęstość spinek w strefach brzegowych pomieszczenia. Projektant zakłada rozstaw 15 cm w całej powierzchni, ale w strefie 1,5 m wzdłuż ścian zewnętrznych gęstość powinna rosnąć do 10 cm, co oznacza blisko dwukrotne zwiększenie zużycia spinek. Wykonawcy często ignorują ten wymóg, bo nie chce im się tłumaczyć inwestorowi dodatkowych 150-200 sztuk klipsów.

Drugi błąd to stosowanie spinek klejonych na wilgotnym styropianie. Po porannej rosie lub po deszczu folia ochronna może skroplić wodę pod sobą, a wtedy klej EVA nie zwilża prawidłowo powierzchni i połączenie jest pozorne. Po zalaniu wylewką klipsy odpadają, a rura pęcznieje pod ciężarem mokrego betonu.

Trzeci błąd to mieszanie spinek różnych producentów na jednej instalacji. Każdy producent stosuje nieco inną geometrię zatrzasku, więc tam, gdzie napotkasz granicę dwóch typów spinek, rura może mieć różny docisk i przy rozgrzewaniu zacznie przeskakiwać. Jeśli musisz dobrać, kup jedną markę w ilości pokrywającej cały projekt.

Ostrzeżenie: Nie wbijaj spinek w rurę. Bezpośrednie trafienie klipsa w rurę przy montażu takerem to częsta przyczyna ukrytych mikrouszkodzeń, które ujawniają się dopiero po roku eksploatacji jako punktowe wycieki w betonie.

Spinki do podłogówki to pozornie tani element instalacji, którego awaria generuje koszty idące w tysiące złotych. Spinki zgrzewane ze stalowym trzpieniem stanowią najbezpieczniejszy wybór do rur PEX 16 mm w standardowym rozstawie 15 cm. Spinki klejone sprawdzają się w suchych warunkach i przy mniejszych projektach. Klipsy hakowe rezerwują swoją niszę w systemach suchej zabudowy z matami profilowanymi.

Przy zakupie kieruj się przede wszystkim kompatybilnością z rurą, wytrzymałością na zrywanie (powyżej 45 N dla stref brzegowych) i dostępnością opakowań hurtowych. Cena za sztukę poniżej 12 groszy zwykle oznacza kompromis w jakości żywicy lub grubości ścianki zatrzasku. Na tle całej instalacji ogrzewania podłogowego spinki stanowią 1-2% budżetu, więc oszczędność kilkudziesięciu złotych nie rekompensuje ryzyka związanego z koniecznością kucia posadzki po sezonie grzewczym.

Sprawdź dostępne opakowania 100, 300 i 1000 sztuk w kategorii spinek do takera większość dystrybutorów prowadzi sprzedaż wysyłkową z dostawą w 24-48 godzin, a przy zamówieniach powyżej 500 sztuk oferuje darmową dostawę na terenie całego kraju.

Źródła danych

PN-EN 1264-2:2008 Wodne powierzchniowe systemy grzewcze i chłodzące. Część 2: Ogrzewanie podłogowe. Metody obliczania mocy cieplnej oraz metody projektowania. Polska Norma wprowadzona przez PKN.

PN-EN ISO 15875 Systemy instalacyjne z tworzyw sztucznych do instalacji wody ciepłej i zimnej. Część dotycząca rur PEX oraz ich mocowań mechanicznych.

Karty techniczne producentów: Capricorn (capricorn.pl), Astibi (astibi.pl), KF (kf.com.pl), USTM (ustm.com.pl).

Instrukcje montażowe systemów ogrzewania podłogowego publikowane przez czołowych krajowych dystrybutorów instalacyjnych, opracowywane na podstawie wieloletnich obserwacji serwisowych (dostępne w katalogach branżowych InstalReporter, Rynek Instalacyjny 2023-2024).
