Szeregowo czy równolegle? Jak łączyć panele fotowoltaiczne, żeby działały bez strat

Wybór między łączeniem szeregowym a równoległym paneli fotowoltaicznych wynika wprost z fizyki prądu i z konkretnego inwertera, który stoi pod dachem lub na gruncie. Szereg dodaje napięcia, równoległe dodaje amperów, a instalacja większa niż 6 kWp praktycznie zawsze łączy obie metody w tak zwany układ mieszany. Poniżej przejdziesz przez konkretne obliczenia, realne widełki napięć dla paneli 400-500 W i dowiesz się, dlaczego jeden źle dobrany kabel DC potrafi zjeść 4% rocznej produkcji.

• Parametry paneli, które decydują o sposobie łączenia
• Połączenie szeregowe paneli PV kiedy ma sens i jak je policzyć
• Połączenie równoległe paneli fotowoltaicznych i dobór kabli DC
• Układ mieszany stringów i panele o różnej mocy w jednym stringu
• Lista kontrolna projektanta PV przed oddaniem instalacji
• Najczęstsze błędy przy łączeniu paneli fotowoltaicznych
• Jak dobrać schemat łączenia do skali instalacji

Parametry paneli, które decydują o sposobie łączenia

Zanim dobierzesz schemat stringów, musisz znać cztery liczby z karty katalogowej każdego modułu. Voc (napięcie obwodu otwartego) to napięcie panelu bez obciążenia, decydujące o liczbie modułów w jednym szeregu. Vmp (napięcie w punkcie mocy maksymalnej) to napięcie robocze, przy którym panel oddaje najwięcej watów. Imp (prąd w punkcie mocy maksymalnej) informuje, ile amperów popłynie w obwodzie podczas pracy. Isc (prąd zwarcia) to maksymalny prąd, jaki panel jest w stanie wygenerować, służy do wymiarowania zabezpieczeń.

Temperatura zmienia te wartości w sposób, który początkujących instalatorów regularnie zaskakuje. W mróz przy -15°C Voc paneli rośnie o około 12-15% względem warunków STC (25°C), więc string z ośmioma panelami po 45 V może chwilowo wygenerować ponad 400 V DC. Latem przy 70°C powierzchni modułu Vmp spada o 18-22%, przez co inwerter czasem wyłącza się, jeśli napięcie wejściowe spadnie poniżej minimum. Wzór korekcyjny ma postać: Voc(T) = Voc(STC) × [1 + TCvoc × (T − 25)], gdzie TCvoc wynosi zwykle -0,27%/°C (ujemny, bo wzrost temperatury obniża Voc).

Przykład liczbowy: panel o Voc 41 V w STC przy -15°C da napięcie 41 × [1 + (-0,0027) × (-40)] = 41 × 1,108 = 45,4 V. Dziesięć takich paneli w szeregu wygeneruje 454 V, co dla inwertera o maksymalnym napięciu wejściowym 450 V oznacza natychmiastowe uszkodzenie izolacji. Ten jeden wzór oddziela projekty, które przechodzą odbiór, od tych, które kończą się pożarem lub gwarancją.

Co oznaczają te parametry w praktyce projektanta

Cztery liczby z katalogu współpracują ze sobą w jeden sposób: Voc i Isc definiują granice bezpieczeństwa, Vmp i Imp definiują warunki maksymalnej mocy. Inwerter ma zakres napięcia MPP (zwykle 80-500 V dla falowników jednofazowych 5 kW), zakres napięcia maksymalnego (często 600 V lub 1000 V) oraz maksymalny prąd wejściowy na MPPT (zwykle 12-18 A). Dopóki suma Voc w stringu nie przekracza napięcia maksymalnego inwertera po uwzględnieniu temperatury, a prąd równoległego łączenia nie przekracza wartości znamionowej MPPT, projekt będzie pracował poprawnie.

Połączenie szeregowe paneli PV kiedy ma sens i jak je policzyć

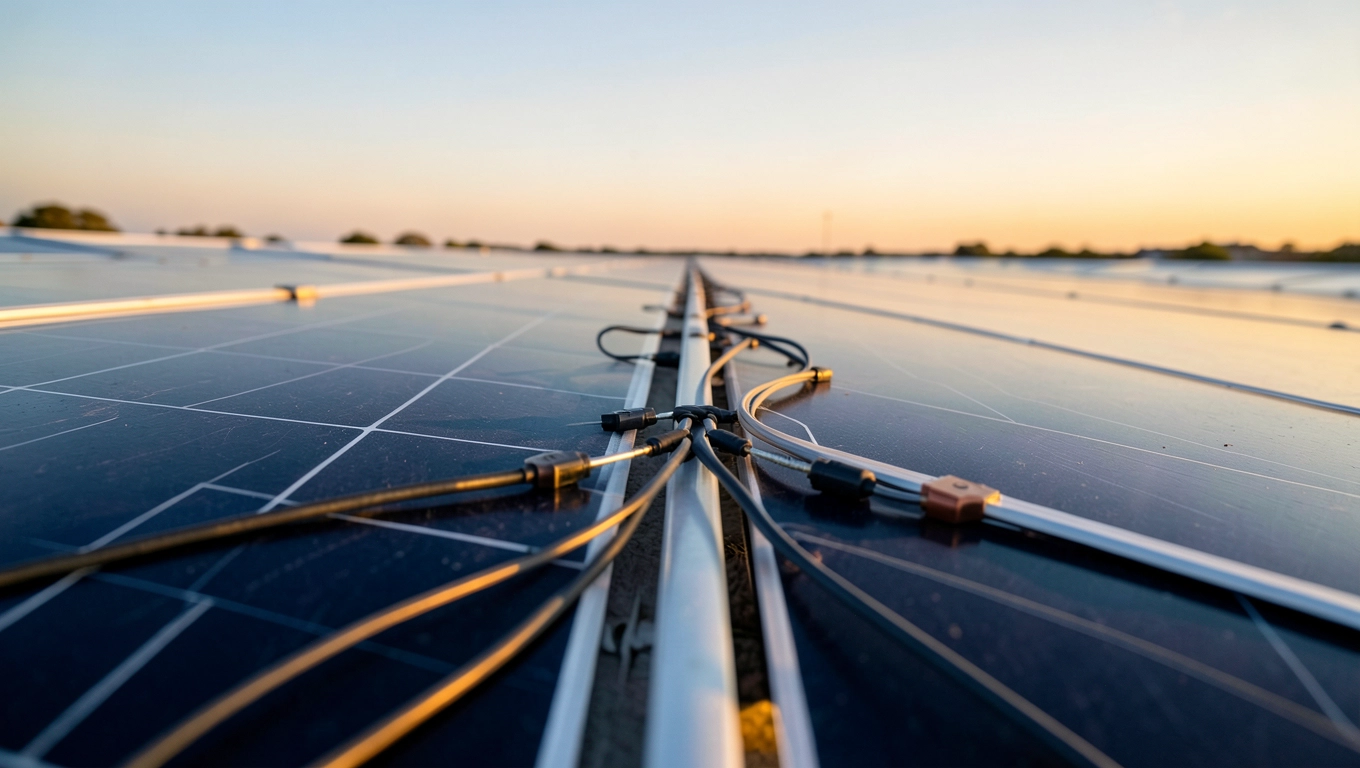

Połączenie szeregowe polega na połączeniu bieguna dodatniego jednego panelu z biegunem ujemnym następnego, aż do uzyskania łańcucha (stringu). Napięcie sumuje się: U = U1 + U2 + ... + Un, ale prąd pozostaje stały i równy prądowi najsłabszego ogniwa w łańcuchu. Dla paneli 450 W o Voc 41 V string z dziesięciu modułów daje 410 V Voc i około 350 V Vmp, czyli mieści się w zakresie MPP większości falowników stringowych.

Bezpieczeństwo w połączeniu szeregowym wymaga osobnego akapitu. Napięcie powyżej 120 V DC uznaje się za niebezpieczne, ponieważ przy takim potencjale łuk elektryczny nie gaśnie samoczynnie po rozwarciu obwodu. Norma PN-EN 60364-7-712 nakłada obowiązek stosowania odłączników DC po stronie generatora oraz ochrony przeciwpożarowej (wyłączniki nadprądowe lub bezpieczniki topikowe w każdym stringu). W praktyce projektowej oznacza to miejsce na rozdzielnicę stringową z bezpiecznikami 15 A, warystorami oraz ogranicznikami przepięć typu 1+2.

Przykład obliczeniowy instalacji 6 kWp: 13 paneli po 450 W, każdy o Voc 41 V, Vmp 34 V. W jeden stringu 13 modułów daje Voc = 533 V (co w lecie przy -10% nadal wyniesie 480 V). Maksymalny prąd stringu = 13,2 A, więc kabel 4 mm² o prądzie dopuszczalnym 55 A w układzie jednobiegunowym w pełni wystarczy, a spadek napięcia na 20 m kabla wyniesie zaledwie 0,9%. Porównaj to z tym samym zestawem podzielonym na dwa stringi równoległe: napięcie spada do 246 V, prąd rośnie do 26,4 A, kabel 4 mm² zaczyna się grzać, a spadek napięcia podwaja się.

Nigdy nie łącz paneli o różnym Voc w jednym stringu. Panele 400 W i 450 W mają odmienną konfigurację ogniw (60 vs 144 ogniwa), a połączenie szeregowe wymusi prąd najsłabszego modułu, wytracając nawet 30% mocy lepszego panelu.

Połączenie równoległe paneli fotowoltaicznych i dobór kabli DC

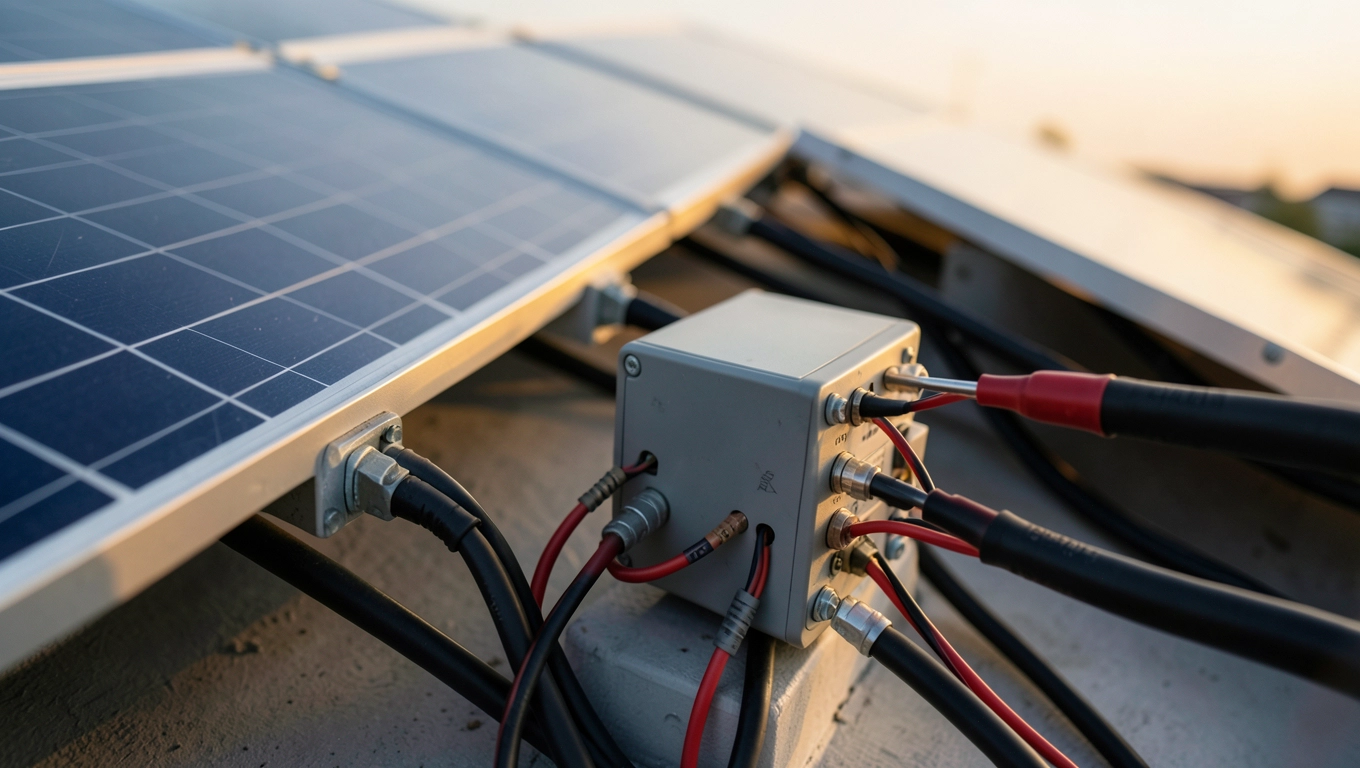

Połączenie równoległe polega na połączeniu wszystkich biegunów dodatnich do wspólnej szyny plus i wszystkich biegunów ujemnych do wspólnej szyny minus. Napięcie pozostaje stałe, a prąd sumuje się: I = I1 + I2 + ... + In. Przy złączach MC4 każdy panel wchodzący do równoległego łańcucha wymaga pary rozgałęźników Y lub T, które mnożą punkty awarii.

Dobór przekroju kabla DC w instalacji równoległej rządzi się prostą zależnością: prąd razy rezystancja razy długość. Przy prądzie 30 A i długości kabla 15 m od stringu do inwertera kabel 4 mm² (rezystancja 4,61 mΩ/m) generuje spadek napięcia wynoszący 30 × 0,00461 × 15 × 2 (dwa bieguny) = 4,15 V. Przy napięciu roboczym 35 V to niemal 12% straty, zanim prąd trafi do inwertera. Przejście na kabel 6 mm² (3,08 mΩ/m) obniża spadek do 2,77 V, czyli 7,9%. Ta tabela pokazuje, kiedy grubszy kabel się opłaca.

Koszt kabla to zwykle 1-3% wartości instalacji, ale spadek napięcia 5% w kablu oznacza realnie 5% mniej kilowatogodzin w skali roku. Przy cenie energii 0,65 zł/kWh i rocznej produkcji 6000 kWh strata 5% to 195 zł rocznie, czyli 3900 zł w dwóch dekadach eksploatacji. Grubszy kabel zwraca się wielokrotnie, a w instalacjach komercyjnych 30 kWp+ ten rachunek zamyka się w ciągu dwóch-trzech lat.

Połączenie równoległe sprawdza się w systemach bateryjnych 12/24/48 V, w systemach off-grid z regulatorem MPPT oraz w sytuacji, gdy inwerter hybrydowy wymaga napięcia nominalnego 48 V DC. W klasycznej instalacji on-grid 400 V AC w Polsce równoległe łączenie występuje niemal wyłącznie jako fragment układu mieszanego, nigdy jako samodzielny schemat.

Układ mieszany stringów i panele o różnej mocy w jednym stringu

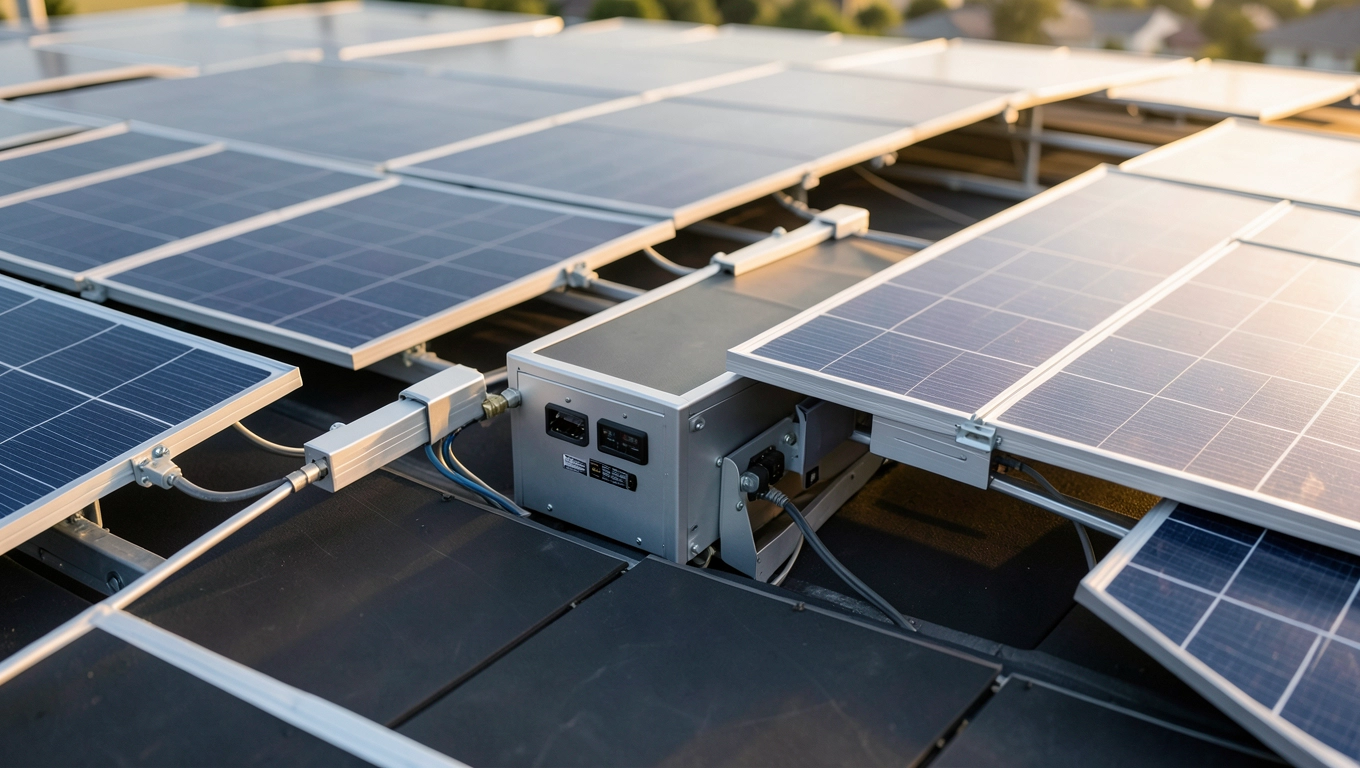

Układ mieszany łączy dwa lub więcej stringów szeregowych połączonych równoległe przez wejścia MPPT inwertera. Falownik trójfazowy 20 kW ma zwykle dwa niezależne trackery MPPT, z których każdy akceptuje inny zakres napięcia i inny prąd. Dzięki temu połowa paneli skierowana na południe może pracować przy napięciu 600 V, a połowa skierowana na zachód przy 450 V, bez wzajemnego zakłócania. Wzór wypadkowy: P_total = (U_s1 × I_s1) + (U_s2 × I_s2), przy czym U_s1 i U_s2 wyliczasz dla każdego stringu osobno.

Schemat 2 stringów × 3 panele 450 W (instalacja 2,7 kWp, dach dwuspadowy): String A na południe, 3 panele szeregowo, Voc = 3 × 41 V = 123 V, Vmp = 102 V, Imp = 13,2 A. String B na zachód, 3 panele szeregowo, identyczne parametry. Oba stringi wpadają na dwa oddzielne MPPT, każdy przyjmuje 13,2 A i napięcie 102 V. Moc wypadkowa wynosi 2 × (102 × 13,2) = 2693 W, czyli zgodnie z katalogiem.

Case study porównawcze: Instalacja domowa 6 kWp (13 paneli 460 W) zwykle wymaga jednego stringu 13 modułów, bo jeden MPPT w inwerterach jednofazowych obsłuży 410 V Voc. Instalacja firmowa 30 kWp (66 paneli 460 W) dzieli się automatycznie na 3-4 stringi po 16-22 panele, każdy na osobnym MPPT, by zachować napięcie poniżej 600 V DC w lecie i powyżej 200 V DC w zimie.

Panele o różnej mocy w jednym stringu to osobny problem, który warto zrozumieć dogłębnie. Jeżeli w jeden string trafiają panele 400 W (Imp 10,5 A) i 450 W (Imp 13,2 A), prąd całego łańcucha spada do 10,5 A. Lepszy panel zostaje zdławiony, a różnica w produkcji rośnie z każdym stopniem zacienienia. Przy dwóch różnych panelach w jednym stringu realna strata sięga 15-30%, a przy trzech różnych nawet 40%. Rozwiązania istnieją trzy: mikroinwertery (każdy panel ma własny MPPT 1:1), optymalizatory mocy (Tigo, SolarEdge, Huawei) lub rozdzielenie na dwa niezależne MPPT w falowniku stringowym.

Kiedy warto zainwestować w optymalizatory mocy

Opty Malizatory mają sens w trzech sytuacjach: dach podzielony na wiele płaszczyzn o różnym nachyleniu, częściowe zacienienie od komina lub drzewa, oraz łączenie paneli różnych producentów przy rozbudowie istniejącej instalacji. Jeden optymalizator kosztuje 130-280 zł, ale w instalacji 10 kWp z 30% zacienienia potrafi odzyskać 8-12% produkcji, czyli 4800-7200 kWh rocznie, co przy 0,65 zł/kWh daje 3120-4680 zł. Zwrot następuje w ciągu 2-3 lat, a trwałość optymalizatorów sięga 25 lat.

Lista kontrolna projektanta PV przed oddaniem instalacji

• Karta katalogowa każdego panelu fizycznie porównana z etykietą na module
• Voc policzony dla skrajnej niskiej temperatury zimowej (zwykle -20°C lokalnie)
• Vmp sprawdzony dla skrajnej wysokiej temperatury letniej (70°C modułu)
• Kompatybilność napięciowa i prądowa z każdym MPPT w inwerterze potwierdzona arkuszem kalkulacyjnym
• Bezpieczniki stringowe dobrane do Isc wzmocnionego o współczynnik 1,4
• Przekrój kabli DC zweryfikowany pod kątem spadku napięcia poniżej 2%
• Diody bypass sprawdzone termowizyjnie po pierwszym miesiącu pracy
• Odległość do inwertera zmierzona trasą kabla, nie w linii prostej
• Monitoring każdego stringu skonfigurowany i przetestowany alertem
• Protokół pomiarów zapisany i podpisany przed uruchomieniem inwertera

Najczęstsze błędy przy łączeniu paneli fotowoltaicznych

Mieszanie paneli z różnych fabryk w jednym stringu bez wcześniejszego przeliczenia Vmp i Imp. Rozwiązanie: zawsze sprawdzaj pięć parametrów (Voc, Vmp, Imp, Isc, współczynnik temperaturowy) i porównuj, nie polegaj na samej mocy nominalnej.

Likwidowanie bezpieczników stringowych, bo „instalacja działa bez nich”. Bezpiecznik chroni przed prądem wstecznym, gdy jeden string pada, a produkty prąd reszty stringów zaczyna płynąć w odwrotnym kierunku. Brak zabezpieczenia prowadzi do przegrzania złączek i pożaru.

Użycie kabla 4 mm² w instalacji 30 kWp na dystansie 40 m. Spadek napięcia przy prądzie 25 A i rezystancji kabla wyniesie 9,2 V, czyli ponad 25% Vmp. Inwerter zacznie się wyłączać w pełnym słońcu, a produkcja spadnie poniżej oczekiwań o kilkanaście procent.

Brak uwzględnienia temperatury minimalnej w projekcie. Inwerter z limitem 500 VDC przy stringu 12 × 41 V Voc = 492 V jest bezpieczny w lecie, ale zimą przy -15°C Voc rośnie do 45,4 V, a cały string osiąga 545 V. Przekroczenie limitu oznacza trwałe uszkodzenie izolacji.

Łączenie paneli cieniowanych w jednym stringu z panelami w pełnym słońcu. Cień na jednym module obniża prąd całego łańcucha, a diody bypass włączają się dopiero przy zacienieniu więcej niż 50% panelu. Rozwiązanie: osobne MPPT lub optymalizatory.

Rezygnacja z monitoringu stringów. Monitoring z dokładnością do jednego stringu pozwala wykryć awarię w ciągu dni, a nie miesięcy. Strata 3 miesięcy produkcji jednego stringu to kilkaset złotych, a monitoring kosztuje kilkaset złotych jednorazowo.

Jak dobrać schemat łączenia do skali instalacji

W typowej instalacji domowej 6-10 kWp pojedynczy string szeregowy z 13-22 paneli wystarcza, o ile dach jest jednolity i brak zacienień. Instalacja firmowa 30 kWp wymaga falownika trójfazowego z minimum dwoma MPPT, a każdy MPPT obsługuje osobny string po 16-20 paneli. Farma 1 MW dzieli się na 40-50 stringów po 22-24 panele, zgrupowanych w sekcje po 1000 V DC na falownik centralny 100 kW.

Systemy off-grid wysokiego napięcia (48 V) łączą panele szeregowo do osiągnięcia napięcia roboczego regulatora MPPT (zwykle 80-150 V Voc), a dopiero potem wyjście regulatora pracuje przy niskim napięciu bateryjnym. Systemy niskonapięciowe (12/24 V) łączą panele równolegle bezpośrednio do akumulatora przez regulator PWM, ale te konstrukcje odchodzą do lamusa z powodu niskiej sprawności.

Źródła danych i norm

PN-EN 60364-7-712 (Instalacje elektryczne niskiego napięcia Część 7-712: Wymagania dotyczące instalacji i lokalizacji Fotowoltaiczne (PV) instalacje zasilania), karty katalogowe paneli fotowoltaicznych dostępne na jinkosolar.com, longi.com i jasolar.com, raport IEA-PVPS 2024 (iea-pvps.org), karty katalogowe inwerterów dostępne na fronius.com, sma-solar.com i huawei.com/solar, arkusze kalkulacyjne producentów kabli solarnych dostępne na lapp.com i helukabel.com.
