Szeregoworównoległe łączenie paneli fotowoltaicznych – jak to ogarnąć

Masz przed sobą dach, kable i dwa stringi paneli, które działają na granicy napięcia inwertera. Producent pisze o konfiguracji 2×10, filmik na ekranie pokazuje łączenie równoległe, a w dokumentacji falownika pojawia się określenie „mieszane". Właśnie tutaj zaczyna się szeregoworównoległe łączenie paneli fotowoltaicznych, którego poprawne wykonanie decyduje, czy instalacja oddaje zaplanowane kilowaty, czy od południa traci kilkanaście procent mocy z powodu źle zsumowanych prądów i napięć. Zrozumienie tego schematu wymaga cofnięcia się do fizyki pojedynczego ogniwa, bo dopiero wtedy widać, dlaczego dwa identyczne panele połączone raz szeregowo, a raz równolegle dają zupełnie inne napięcie obwodu, inny prąd zwarcia i inną reakcję na częściowe zacienienie.

• Kiedy warto łączyć panele mieszane w praktyce
• Najczęstsze błędy przy szeregoworównoległym łączeniu paneli

Łączenie szeregowe a równoległe w instalacji PV

Każdy moduł fotowoltaiczny składa się zazwyczaj z 60 lub 72 ogniw monokrystalicznych połączonych szeregowo wewnątrz obudowy. Napięcie pojedynczego ogniwa krzemowego w punkcie mocy maksymalnej wynosi około 0,5 V, więc gotowy panel daje napięcie robocze rzędu 30-41 V i napięcie obwodu otwartego sięgające 37-49 V w zależności od temperatury i natężenia promieniowania. To dlatego zakres napięcia wejściowego falownika, zwykle 80-600 V lub 100-1000 V w zależności od modelu, wymusza łączenie paneli w stringi o ściśle określonej liczbie modułów.

W połączeniu szeregowym dodajemy napięcia poszczególnych paneli, a prąd całego łańcucha pozostaje równy prądowi najsłabszego ogniwa. Sięgając po prosty wzór, string zbudowany z dziesięciu paneli o napięciu MPP 33 V daje 330 V przy prądzie równym prądowi pojedynczego modułu, na przykład 10 A. Gdy w takim łańcuchu pojawi się cień na jednym module, jego prąd zwarcia spada, a wraz z nim natężenie całego stringu, bo zablokowana dioda obejściowa nie jest w stanie w pełni skompensować strat przy niewielkim zacienieniu.

Połączenie równoległe działa odwrotnie. Napięcie układu odpowiada napięciu pojedynczego panelu, natomiast prądy poszczególnych gałęzi sumują się. Dwa stringi po dziesięć paneli 33 V połączone równolegle dadzą napięcie 330 V i prąd będący sumą prądów obu gałęzi, w naszym przykładzie 20 A. Ta konfiguracja znacznie lepiej radzi sobie z częściowym zacienieniem, ponieważ zacieniony string obniża swoją wydajność, ale nie ogranicza prądu drugiej, niezacienionej gałęzi.

Szeregoworównoległe łączenie paneli fotowoltaicznych łączy obie idee. Najpierw budujemy stringi składające się z kilku paneli szeregowo, aby wypadkowe napięcie zmieściło się w oknie MPP falownika, a następnie łączymy takie stringi równolegle, zwiększając całkowity prąd i moc instalacji. To obecnie standard w domowych systemach 3-10 kWp oraz w średnich instalacjach komercyjnych do 50 kWp, gdzie jeden falownik obsługuje dwa lub trzy MPPT-y.

Kluczowy warunek fizyczny jest prosty: łączenie równoległe wymaga, by napięcia poszczególnych stringów były możliwie zbliżone, najlepiej różniące się o mniej niż 2-3%. Różnica napięć w równoległych gałęziach powoduje przepływ prądu wyrównawczego, który w najgorszym scenariuszu prowadzi do pracy jednego stringu jako obciążenia drugiego, lokalnego grzania złącz i spadku sprawności na poziomie 5-15%. Dlatego zawsze łączy się ze sobą stringi o tej samej liczbie paneli, identycznym typie modułu i tej samej orientacji oraz kącie nachylenia.

Parametry techniczne, które decydują o schemacie

Projektując szeregoworównoległe łączenie paneli fotowoltaicznych, trzeba zwrócić uwagę na cztery wartości podawane przez producenta modułu w warunkach STC (irradiancja 1000 W/m², temperatura ogniwa 25°C, AM 1,5). Napięcie obwodu otwartego U_oc wyznacza górny limit napięcia stringu w niskiej temperaturze, gdy napięcie ogniwa rośnie. Prąd zwarcia I_sc określa maksymalny prąd gałęzi. Napięcie w punkcie mocy maksymalnej U_mpp i prąd w punkcie mocy maksymalnej I_mpp decydują o rzeczywistej pracy blisko MPP w typowych warunkach.

Temperatura modułu latem potrafi przekroczyć 70°C, a zimą przy pełnym słońcu spaść do około -15°C. Współczynnik temperaturowy napięcia wynosi przeciętnie -0,30 do -0,35 %/°C, więc moduł o U_oc 41 V w warunkach STC przy -10°C zwiększa napięcie do około 47 V. String złożony z 12 takich paneli osiągnie 564 V, co dla wielu falowników jednofazowych jest wartością bliską górnej granicy. Dlatego normy PN-EN 62548 oraz wytyczne producentów inwerterów zalecają, by maksymalne napięcie stringu w najniższej spodziewanej temperaturze nie przekraczało 90-95% napięcia maksymalnego falownika, najczęściej 600 V lub 1000 V.

Przewody, złączki i zabezpieczenia w schemacie mieszanym

Przekrój przewodu solarnego dobiera się na podstawie prądu zwarcia I_sc pomnożonego przez współczynnik bezpieczeństwa 1,25 wynikający z normy PN-EN 50618. Dla modułów o I_sc 13 A minimalny przekrój wynosi 4 mm², ale praktyka instalatorska sięga najczęściej po 6 mm², co ogranicza spadki napięcia poniżej 1% na całej trasie. Spadek napięcia liczy się dla prądu I_mpp, a nie I_sc, bo MPP to rzeczywisty punkt pracy, w którym instalacja spędza większość czasu.

W każdej równoległej gałęzi montuje się bezpiecznik topikowy lub wyłącznik nadprądowy o wartości 1,25-1,5 × I_sc, zazwyczaj 15 A lub 20 A. Bez tego zabezpieczenia awaria w jednym stringu, na przykład zwarcie w module, może spowodować przepływ prądu wyrównawczego z pozostałych gałęzi o natężeniu wystarczającym do zapalenia izolacji. Konfigurowalne złączki MC4 lub ich odpowiedniki z klasą ochrony IP67 pozwalają rozłączyć każdy string w czasie serwisu, a ich moment dokręcenia 2,5-3 Nm decyduje o jakości styku.

Przy połączeniu szeregoworównoległym stosuje się również ograniczniki przepięć typu 1+2 po stronie DC, montowane w pobliżu falownika. Chronią one moduły i elektronikę przed skutkami wyładowań atmosferycznych indukowanych w przewodach stringu, szczególnie gdy odległość od skrajnego panelu do inwertera przekracza 10 m.

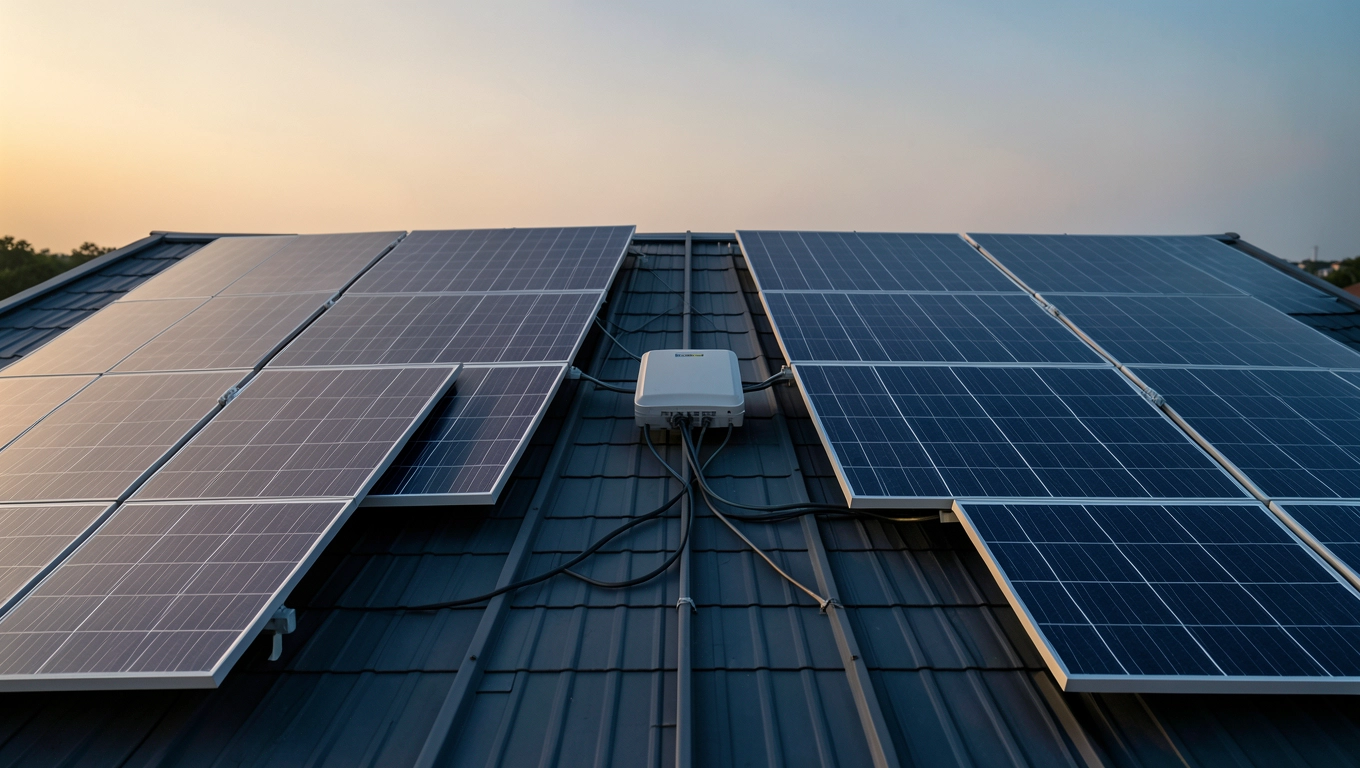

Kiedy warto łączyć panele mieszane w praktyce

Najczęstszy scenariusz to instalacja na dachu dwuspadowym, gdzie połacie wschodnia i zachodnia mają różne kąty nachylenia lub różne warunki oświetlenia. Gdyby wszystkie panele trafiły do jednego stringu, prąd całego łańcucha byłby ograniczony przez najsłabszą gałąź, a produkcja spadłaby o kilkanaście procent w porównaniu z niezależnymi MPPT-ami. Dlatego każda połać otrzymuje swój string, a stringi te trafiają do oddzielnych wejść MPPT falownika hybrydowego lub string-inwertera z minimum dwoma trackerami.

Drugi typowy przypadek to rozbudowa istniejącej instalacji. Pierwotny właściciel zamontował 12 paneli o mocy 330 W, a po trzech latach dokupił 8 modułów 400 W, które mają wyższy prąd zwarcia. Bezpośrednie łączenie mieszane w jeden string zmniejszyłoby moc całego łałęńcucha do poziomu najsłabszego ogniwa, a przy różnicy napięć pojawiłyby się prądy wyrównawcze. Rozwiązanie polega na fizycznym wydzieleniu dwóch stringów, każdego z własnym zabezpieczeniem, i podłączeniu ich do osobnych wejść MPPT w falowniku.

W instalacjach naziemnych szeregoworównoległe łączenie paneli fotowoltaicznych sprawdza się, gdy inwerter ma jedno wejście MPPT, ale wymaga wyższego napięcia startowego niż oferuje krótki string. Łącząc dwa krótkie łańcuchy szeregowo, uzyskujemy napięcie potrzebne do startu, a jednocześnie dzielimy prąd, co zmniejsza obciążenie cienkich przewodów. Ten wariant pojawia się w małych systemach off-grid 24 V lub 48 V, gdzie regulatory MPPT oczekują napięcia wejściowego 60-150 V, a pojedynczy panel 12 V daje zbyt mało.

Przy projektowaniu schematu mieszanego liczy się proporcja napięcia do prądu, zwana współczynnikiem V/A. Falownik solarne o napięciu wejściowym 600 V i prądzie wejściowym 110 A ma stosunek 5,5 V/A, co oznacza, że stringi o prądzie 11 A powinny mieć napięcie 80-550 V, a przy prądzie 14 A napięcie 80-400 V. Przekroczenie górnego progu prądu skutkuje ograniczeniem mocy przez inwertera, który nie jest w stanie przetworzyć nadwyżki.

Konfiguracje dla typowych falowników

Przy projektowaniu warto dodać margines 10-15% do liczby paneli w stringu, ponieważ w pierwszych tygodniach eksploatacji moduły wykazują lekką degradację indukowaną światłem (LID) rzędu 1-3%. Po dwóch latach pracy napięcie MPP stabilizuje się, a uzyski energetyczne rosną o kilka procent w stosunku do wartości nominalnych.

Współpraca z mikrownetrami i optymalizatorami

Optymalizatory mocy, wpinane pod każdy moduł, zamieniają klasyczny string w dynamicznie strojony układ. Każdy panel pracuje w swoim indywidualnym punkcie MPP, a następnie ich wyjścia łączy się szeregowo, uzyskując sumę napięć. Takie podejście eliminuje problem niedopasowania prądowego przy zacienieniu, ale wprowadza dodatkowy spadek napięcia na każdym optymalizatorze, zwykle 1-2 V, co przy stringu złożonym z 15 modułów zamienia się na 15-30 V straty. Szeregoworównoległe łączenie paneli fotowoltaicznych z optymalizatorami warto wtedy planować w taki sposób, by każdy string miał napięcie wyższe o 20-30 V od wersji bez optymalizatorów.

Mikroinwertery pracują jeszcze inaczej. Każdy panel ma własny przetwornik DC/AC montowany pod modułem, a po stronie AC wszystkie mikroinwertery łączy się równolegle. W takim schemacie nie występuje pojęcie stringu wysokonapięciowego, lecz sieć 230 V zasilana z kilkudziesięciu niewielkich jednostek. To rozwiązanie upraszcza okablowanie, ale wymaga harmonogramowania faz tak, by rozkład mocy między fazami L1, L2 i L3 nie przekraczał 4,6 kW na fazę w instalacjach jednofazowych ograniczonych zabezpieczeniem przedlicznikowym 25 A.

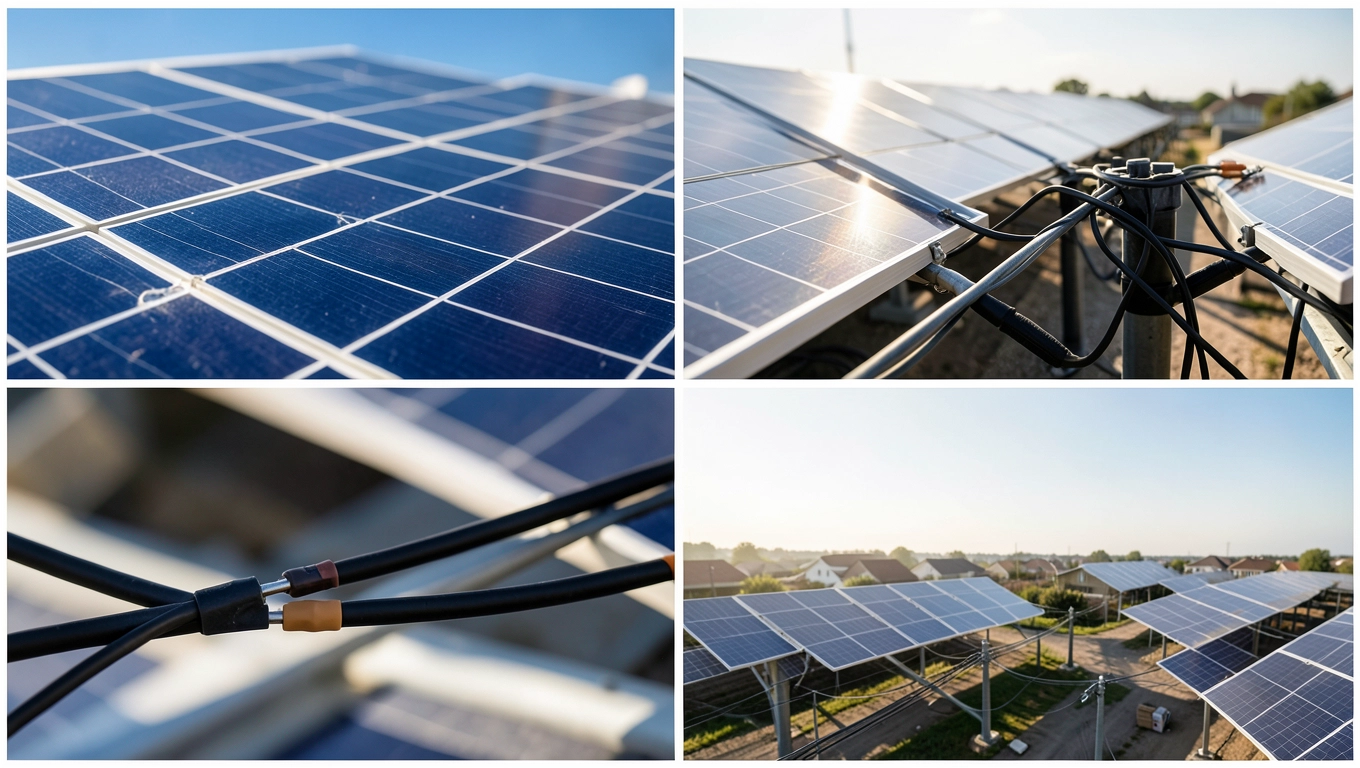

Najczęstsze błędy przy szeregoworównoległym łączeniu paneli

Pierwszy grzech projektowy to łączenie stringów o różnej liczbie paneli w jedną równoległą gałąź. String A składa się z 10 paneli 400 W o napięciu MPP 35 V, string B z 12 paneli 400 W o napięciu MPP 42 V. Po zsumowaniu moduły dają 350 V i 420 V, różnica 70 V wymusza prąd wyrównawczy rzędu 2-3 A płynący w jednym stringu jako prąd wsteczny. W dłuższej perspektywie prowadzi to do lokalnego przegrzewania skrzynki przyłączeniowej i stopniowej degradacji złączy, a uzyski energetyczne spadają o 5-12% bez wyraźnego powodu widocznego w aplikacji inwertera.

Drugi błąd wynika z mieszania paneli o różnym prądzie zwarcia. String C złożony z paneli 335 W ma I_sc 10,5 A, string D z paneli 400 W ma I_sc 13 A. Po połączeniu równoległym prąd w gałęzi C jest ograniczany przez diodę blokującą, a w ekstremalnym przypadku zacienienia string C zaczyna pracować jako obciążenie dla stringu D, wytwarzając ciepło w diodach obejściowych. Norma PN-EN 62548 wyraźnie zabrania łączenia równoległego stringów różniących się prądem MPP o więcej niż 10% bez dodatkowego zabezpieczenia diodami Schottky.

Trzecia pułapka to niedoszacowanie przekroju przewodów w długich trasach. Przy stringu 10 A i trasie 30 m od skrajnego panelu do inwertera spadek napięcia na przewodzie 4 mm² wynosi około 14 V, czyli 4,2% napięcia MPP 330 V. To więcej niż akceptowalne 3% zalecane przez większość producentów. Przejście na przewód 6 mm² zmniejsza spadek do 9 V, a 10 mm² do 6 V. Różnica 8 V przy pracy 10 godzin dziennie przez 25 lat przekłada się na 60 kWh rocznie niewyprodukowanej energii, co w 15-letniej perspektywie daje ponad 900 kWh.

Łączenie paneli o różnych kątach nachylenia w jednym stringu, na przykład modułów na dachu skośnym i lukarnie pionowej, działa pozornie poprawnie, ale przez większość dnia produkcja gałęzi pionowej spada do 30-40% wartości nominalnej. Gdyby wszystkie panele były w jednym stringu, cały łańcuch zwalnia do poziomu najsłabszego ogniwa. Rozwiązaniem jest wydzielenie pionowej części instalacji do osobnego MPPT-a z własnym zabezpieczeniem nadprądowym.

Czwarty błąd dotyczy braku wyrównania potencjałów w skrzynce stringowej. Po połączeniu równoległym napięcia wszystkich stringów trafiają na wspólną szynę dodatnią i ujemną, a różnice potencjałów między przewodami ochronnymi poszczególnych paneli mogą wynosić nawet kilka woltów. Bez połączenia wyrównawczego i uziemienia zgodnego z normą PN-HD 60364-7-712 prądy upływu zwiększają ryzyko korozji elektrochemicznej ramek aluminiowych, zwłaszcza w instalacjach nadmorskich, gdzie współczynnik korozji rośnie kilkakrotnie.

Piąty problem to ignorowanie wpływu temperatury na napięcie. Instalator wymiaruje stringi w warunkach STC, czyli 25°C, a zapomina, że zimą napięcie U_oc rośnie o 10-15%. String 12 paneli o U_oc 41 V zaprojektowany na 492 V w najniższej temperaturze -10°C przekroczy 570 V, co dla inwertera o limicie 600 V oznacza 95% wartości granicznej. Gdy temperatura spadnie do -20°C, napięcie wzrośnie do 600 V, a inwerter odmówi współpracy. Rozwiązaniem jest skrócenie stringu o jeden moduł albo zastosowanie inwertera o limicie 1000 V.

Jak weryfikować poprawność schematu po montażu

Po fizycznym połączeniu paneli warto zmierzyć napięcie obwodu otwartego każdego stringu osobno, jeszcze przed wpięciem do falownika. Miernik cęgowy DC z klasą dokładności 0,5% pozwala zobaczyć, czy odczyty z poszczególnych stringów różnią się o więcej niż 2%. Rozbieżność 5% przy identycznej konfiguracji paneli świadczy o złym kontakcie w złączce MC4, uszkodzonej diodzie obejściowej lub mikropęknięciu ogniwa, co dyskwalifikuje moduł z eksploatacji.

W aplikacji inwertera odczyt prądu każdego MPPT w słoneczny dzień pozwala porównać wydajność stringów. Różnica 10% przy tej samej liczbie paneli, identycznym kącie i azymucie oznacza, że w jednej gałęzi znajduje się zacieniony element, na przykład komin, drzewo lub zabrudzenie ptasimi odchodami. Regularne przeglądy co pół roku, zgodne z normą PN-EN 62446-3, pozwalają wykryć takie problemy, zanim zaczną obniżać roczną produkcję o kilkanaście procent.

Termowizja w pochmurny dzień lub wczesnym rankiem, gdy moduły są chłodne, ujawnia hot spoty na pojedynczych ogniwach. Aparat z czułością 0,05°C pokazuje miejsca, w których temperatura ogniwa przekracza średnią o 8-10°C. Takie gorące punkty zazwyczaj oznaczają uszkodzenie diody obejściowej lub zacienienie trwałe, które obniża sprawność całego stringu o 3-7% w zależności od pozycji w łańcuchu.

Optymalizacja i serwisowanie długoterminowe

Szeregoworównoległe łączenie paneli fotowoltaicznych wymaga przeglądu połączeń MC4 co 2-3 lata, ponieważ cykliczne nagrzewanie i chłodzenie przewodów powoduje mikroluzy na styku. Momentówka z zakresem 2-3 Nm pozwala dokręcić złączki bez ryzyka uszkodzenia uszczelki. Wymiana złączki na nową jest konieczna, gdy opór stykowy przekracza 0,5 mΩ, co można zmierzyć mikroomomierzem czteroprzewodowym.

Spadek napięcia w stringu warto mierzyć co cztery lata, posługując się przenośnym analizatorem krzywych I-V. Porównanie bieżącej krzywej z wzorcową z karty katalogowej pokazuje, czy degradacja modułów mieści się w normie producenta (zazwyczaj 0,5-0,7% rocznie dla modułów monokrystalicznych), czy też wskazuje na przyspieszoną degradację PID (Potential Induced Degradation), która może sięgać 30% w ciągu kilku lat. Moduły objęte gwarancją liniową 25-letnią zachowują w 25. roku co najmniej 84-88% mocy początkowej, ale tylko wtedy, gdy instalacja została prawidłowo uziemiona i nie pracuje przy napięciu wyższym niż dopuszczalne w specyfikacji.

Kiedy NIE stosować schematu mieszanego

W małych instalacjach do 3 kWp, gdzie inwerter ma jedno wejście MPPT, szeregoworównoległe łączenie paneli fotowoltaicznych mija się z celem. Lepszy efekt daje jeden string, nawet jeśli wymaga użycia cieńszego przewodu i delikatnego kompromisu w liczbie paneli. Dwa krótkie stringi połączone równolegle do jednego MPPT-a nie zwiększą produkcji, a jedynie skomplikują okablowanie i podniosą koszt złączek oraz bezpieczników.

Kolejna sytuacja to instalacja ze znacznym zacienieniem części paneli, na przykład przez komin lub antenę satelitarną. Zamiast różnicować stringi warto rozważyć optymalizatory mocy pod każdym zacienionym modułem albo przeniesienie paneli w inne miejsce dachu. Łączenie mieszane nie rozwiązuje problemu, gdy cień pada na różne moduły w różnych godzinach.

Nie ma sensu budować schematu szeregoworównoległego, gdy wszystkie panele mają identyczne parametry, identyczną orientację i pracują w jednolitych warunkach oświetlenia. Pojedynczy string zawsze będzie prostszy, tańszy i bardziej niezawodny. Połączenie mieszane warto wprowadzać dopiero wtedy, gdy fizyka instalacji tego wymaga: potrzeba wyższego napięcia MPP, większego prądu wejściowego lub rozdzielenia MPPT-ów ze względu na zróżnicowane warunki pracy.

Decyzja o szeregoworównoległym łączeniu paneli fotowoltaicznych powinna zawsze wynikać z obliczeń napięcia i prądu w ekstremalnych warunkach temperaturowych, analizy zacienienia w kluczowych godzinach produkcji oraz doboru zabezpieczeń nadprądowych i przepięciowych zgodnych z PN-EN 62548. Przemyślany projekt pozwala uniknąć strat energetycznych, przedwczesnej degradacji modułów i kosztownych napraw, a dobrze wykonane połączenie pracuje bezawaryjnie przez cały 25-letni okres gwarancji liniowej.

Źródła: PN-EN 62548 (wymagania dla instalacji fotowoltaicznych), PN-EN 50618 (przewody solarne), PN-HD 60364-7-712 (instalacje elektryczne w układach PV), PN-EN 62446-3 (pomiary i przeglądy instalacji PV), karty katalogowe producentów modułów i falowników, wytyczne Polskiego Towarzystwa Fotowoltaiki, dane GUS dotyczące nasłonecznienia w Polsce. Strona referencyjna: fotowoltaika.gov.pl, panea.eu, iea-pvps.org.
