Szeregowe łączenie paneli PV – jak to działa?

Planujesz instalację fotowoltaiczną i głowisz się, jak spiąć panele, żeby nie tracić kasy na prądzie, który ucieka po drodze do falownika? Szeregowe łączenie paneli fotowoltaicznych to podstawa większości domowych systemów - po prostu łączysz plus jednego modułu z minusem następnego, napięcia się sumują, a prąd zostaje na poziomie najsłabszego ogniwa. Dowiesz się, jak to działa w praktyce, dlaczego wygrywa z równoległym spięciem pod względem strat na przewodach i kiedy wybrać stringi, by falownik pracował na pełnych obrotach. Bez tego prostego triku twoja instalacja może generować o 10-20% mniej energii niż powinna.

• Jak działa szeregowe spięcie paneli PV
• Napięcie i prąd w stringu szeregowym PV
• Zalety szeregowego łączenia paneli fotowoltaicznych
• Wady szeregowego spięcia modułów PV
• Kiedy wybrać szeregowe stringi fotowoltaiczne
• Szeregowe vs równoległe łączenie paneli PV
• Dopasowanie szeregowego łączenia do falownika PV
• Pytania i odpowiedzi o szeregowym łączeniu paneli fotowoltaicznych

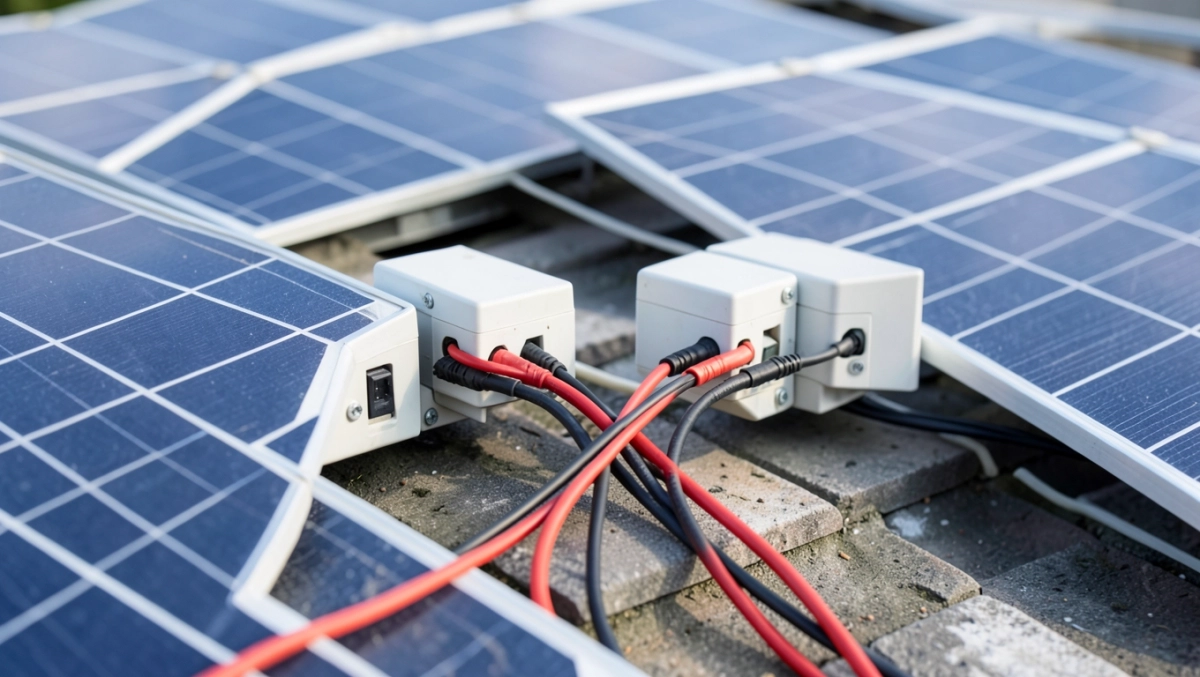

Jak działa szeregowe spięcie paneli PV

Szeregowe łączenie paneli fotowoltaicznych polega na prostym połączeniu: dodatni biegun jednego modułu ląduje na ujemnym sąsiada, tworząc łańcuch zwany stringiem. Elektrony płyną przez wszystkie panele po kolei, jak w baterii AA spiętej szeregowo. Dzięki temu napięcie z każdego panelu dodaje się do siebie, co daje wysoki potencjał na wyjściu stringu. Prąd pozostaje taki sam we wszystkich modułach - determinuje go najsłabszy ogniwo w łańcuchu. To rozwiązanie dominuje w instalacjach dachowych, bo pasuje do standardowych falowników stringowych.

W praktyce montujesz złączki MC4, które są wodoodporne i szybkie w obsłudze - plus do minusa, i string gotowy. Falownik odbiera z końca łańcucha wyższe napięcie, np. z 10 paneli po 40 V wychodzi 400 V. Bezpośrednio wpływa to na efektywność całego systemu fotowoltaicznego. Pamiętaj o polaryzacji: pomyłka i nic nie poleci. Stringi buduje się zazwyczaj z 8-14 modułów, zależnie od mocy paneli i specyfikacji inwertera.

Proces spięcia wymaga narzędzi jak zaciskarka do złączek i multimetr do sprawdzenia ciągłości. Zaczynasz od pierwszego panelu, ciągniesz kabel do następnego, aż do ostatniego, gdzie wychodzi plus i minus do falownika. W dużych instalacjach stringi łączy się równolegle w skrzynce rozdzielczej. To proste, ale precyzyjne - jeden luźny kontakt i cały string pada.

Kroki montażu stringa szeregowego

• Sprawdź parametry paneli: Voc (napięcie jałowe) i Isc (prąd zwarciowy) z karty katalogowej.
• Ustaw panele w rzędzie, podłącz plus pierwszego do minusa drugiego.
• Na końcu stringa podłącz kable do falownika lub optymalizatorów.
• Zmierz napięcie multimetrem przed podłączeniem do inwertera.
• Zabezpiecz przed odwrotną polaryzacją diodami bypassowymi w panelach.

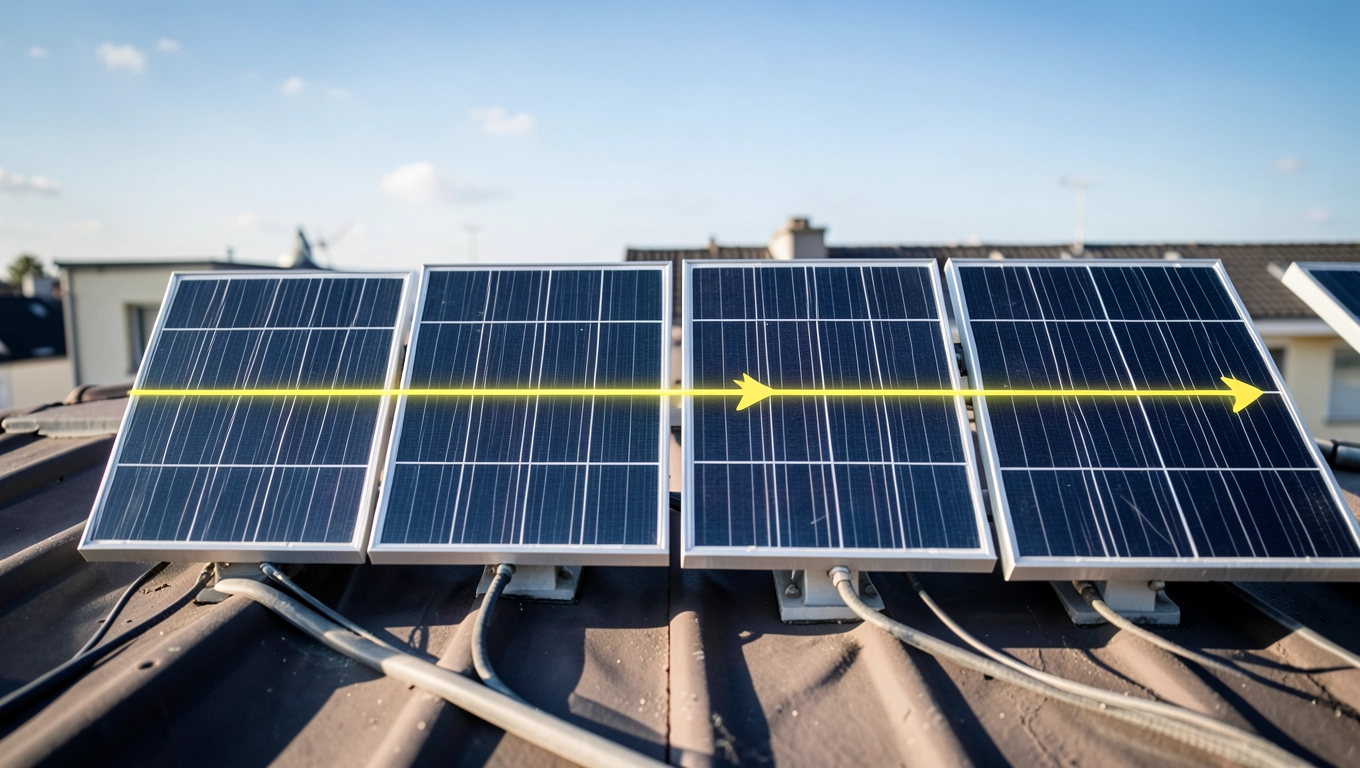

Napięcie i prąd w stringu szeregowym PV

W szeregowym połączeniu paneli PV napięcia się sumują liniowo - jeśli masz osiem modułów po 35 V, string da około 280 V w warunkach STC. Prąd płynie identyczny przez każdy panel, ograniczony przez ten o najmniejszym natężeniu, np. 10 A we wszystkich. Falownik dzięki temu pracuje w optymalnym zakresie MPPT, gdzie sprawność przekracza 98%. To klucz do wyższych uzysków energii z instalacji fotowoltaicznej.

Pod obciążeniem napięcie spada minimalnie, ale string utrzymuje stabilność. W zimie Voc rośnie o 20-30% przez chłód, co trzeba uwzględnić, by nie przekroczyć limitu falownika. Prąd zależy od nasłonecznienia: w pełni słońca najsłabszy moduł dyktuje tempo. Monitoruj to przez appkę inwertera, by złapać spadki.

Porównaj: pojedynczy panel 40 V / 10 A daje 400 W, string z 10 takich - 400 V / 10 A = 4 kW. Moc się mnoży, ale prąd stoi w miejscu. To sprawia, że system jest przewidywalny dla falowników stringowych.

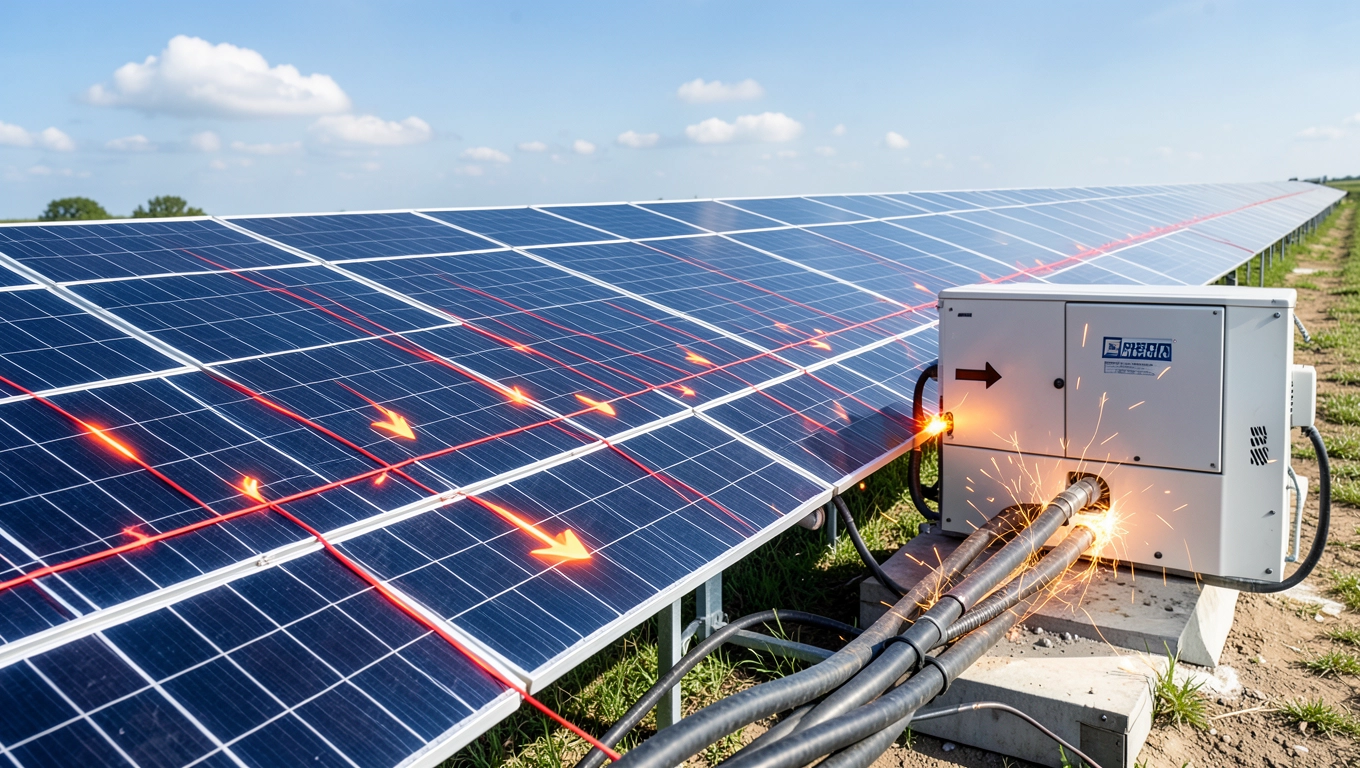

Zalety szeregowego łączenia paneli fotowoltaicznych

Szeregowe spięcie podnosi napięcie, co drastycznie zmniejsza straty na przewodach - przy 400 V zamiast 40 V opór kabla traci tylko 1-2% mocy na 50 metrach. Cieńsze kable wystarczą, oszczędzasz na miedzi nawet 30-50%. Instalacja wychodzi tańsza i lżejsza, idealna dla dachów.

Falowniki stringowe kochają wysokie napięcie: pracują efektywniej, MPPT łapie maksimum mocy szybciej. W równomiernym nasłonecznieniu stringi dają stabilny prąd do sieci. Prosty montaż bez combiner boxów skraca czas pracy ekipy.

Skalowalność to petarda: dodajesz równolegle nowe stringi do falownika, rozbudowa bez przeróbek. W 2024 roku większość nowych instalacji PV stawia na stringi, bo pasują do taryf dynamicznych z wysokim zużyciem w dzień.

Mniej połączeń elektrycznych oznacza mniejsze ryzyko awarii - jedna solidna linia zamiast mnóstwa rozgałęzień. Zużycie energii w falowniku spada, bo wyższe V to niższy prąd i mniejsze grzanie się komponentów.

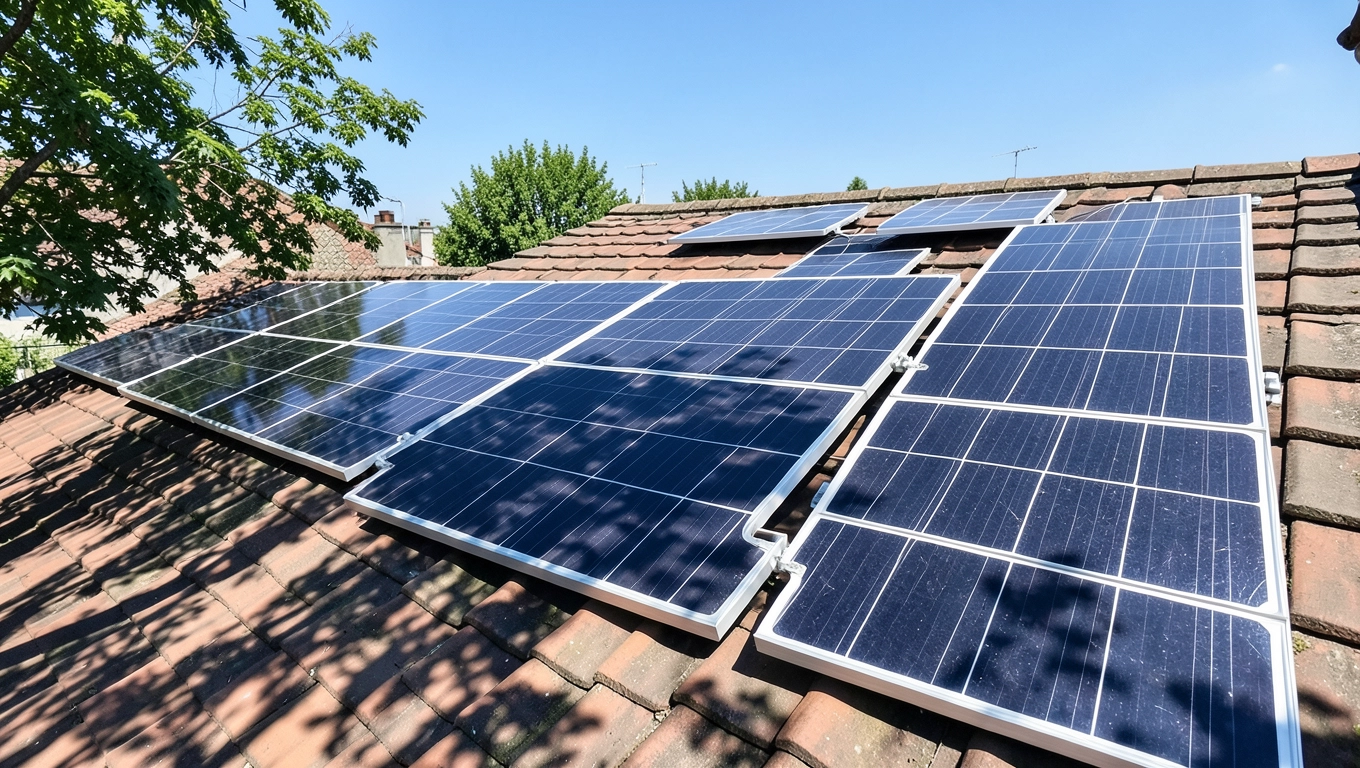

Wady szeregowego spięcia modułów PV

Najsłabszy moduł w stringu ciągnie cały łańcuch w dół - cień na jednym panelu zrzuca prąd o 50-100%, reszta stoi bezczynnie. Na zacienionych dachach to koszmar, tracisz uzyski energii bez litości. Diody bypassowe pomagają, ale nie zawsze ratują sytuację.

Diagnostyka usterek boli: problem w środku stringa wymaga rozłączania całego łańcucha. Wyższe napięcie niesie ryzyko porażenia - instalatorzy muszą mieć uprawnienia SEP do 1 kV. W upale Voc spada, ale zimą string może przekroczyć limity falownika.

Mniejsza elastyczność przy różnym nachyleniu dachu: panele w cieniu psują string. Koszty optymalizatorów mocy rosną, jeśli chcesz obejść wadę bottleneck. W małych systemach nadmiarowe napięcie komplikuje wybór falownika.

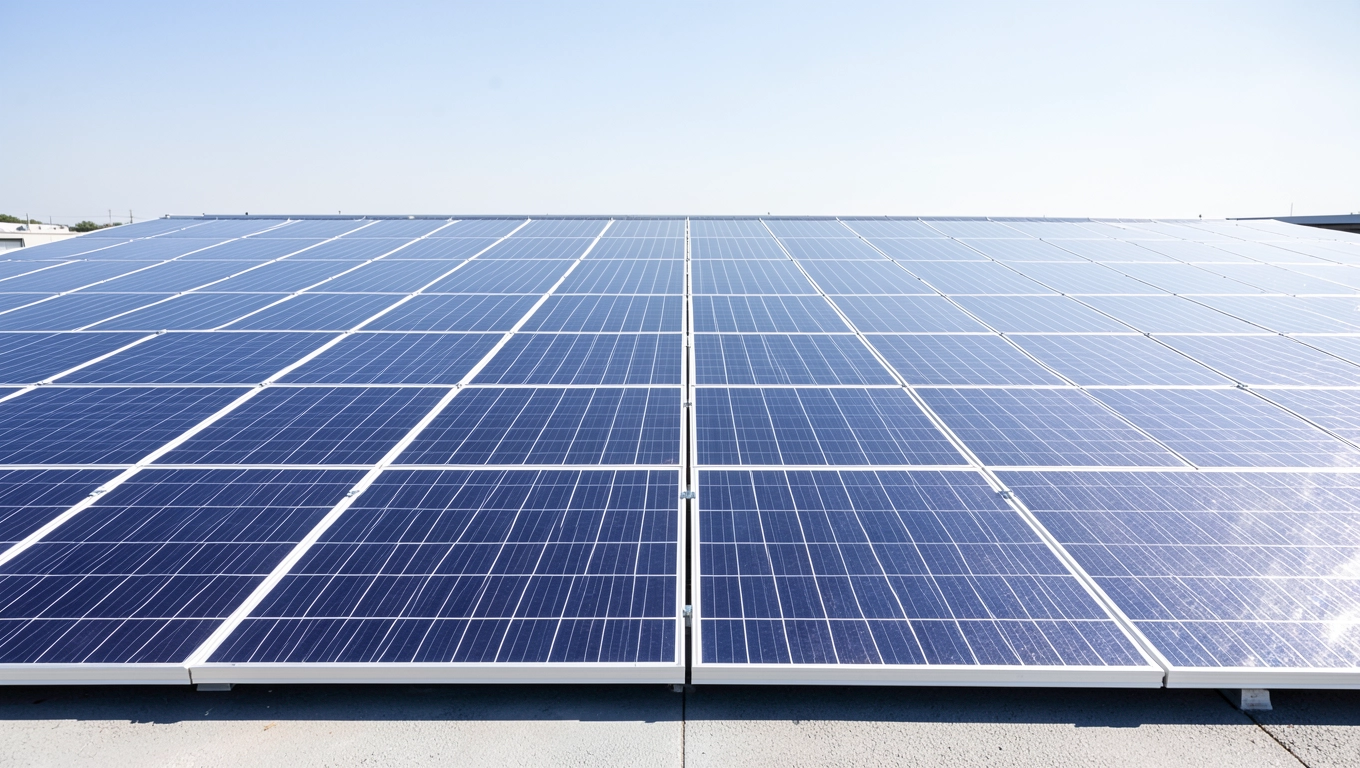

Kiedy wybrać szeregowe stringi fotowoltaiczne

Wybieraj szeregowe łączenie, gdy dach ma równomierne nasłonecznienie - południowa strona bez kominów i drzew. Stringi błyszczą w instalacjach powyżej 5 kWp, gdzie falownik stringowy jest ekonomiczny. Plany rozbudowy? Łatwo dodasz stringi równolegle.

Dla falowników hybrydowych z magazynem energii wysokie napięcie stringów zapewnia szybkie ładowanie. W warunkach polskich, z długimi zimami, stringi minimalizują straty na przewodach do garażu czy piwnicy. Unikaj przy silnym zacienieniu - lepiej mikroinwertery.

Optymalna liczba modułów w stringu: 8-12 dla paneli 400-500 Wp, by trafić w zakres 200-500 V falownika. Przy gruntowych PV stringi skalują się bez końca. Zawsze symuluj w PVsyst, by potwierdzić uzyski.

Warunki idealne dla stringów

• Równy dach skierowany na południe.
• Dystans do falownika powyżej 20 m.
• Brak przeszkód rzucających cień.
• Falownik z szerokim zakresem MPPT.

Szeregowe vs równoległe łączenie paneli PV

Szeregowo sumujesz napięcia, prąd stały - idealne dla długich kabli i standardowych falowników. Równolegle prądy się dodają, napięcie niskie - mniej wrażliwe na cień, ale wymaga grubszych przewodów i boxów rozdzielczych. Szeregowe dominuje w 90% dachówek, równoległe w małych off-gridach.

W szeregowym cień boli cały string, w równoległym tylko jeden panel cierpi. Straty na przewodach: przy 50 m i 10 A szeregowe tracą 2%, równoległe 15-20%. Koszt: stringi tańsze o combiner box.

Równoległe dobre dla modułów o różnych orientacjach - prąd płynie niezależnie. Ale falowniki muszą ogarnąć wysoki prąd, co podnosi cenę inwertera. Szeregowe prostsze w montażu dla laika z uprawnieniami.

Dopasowanie szeregowego łączenia do falownika PV

Falowniki stringowe wymagają napięcia startowego 100-200 V i maks 500-1000 V - dobierz długość stringa, by trafić w środek MPPT. Np. panele 45 V Voc: 10 modułów da 450 V, idealne dla Huawei czy Froniusa. Sprawdź datasheet inwertera przed spięciem.

W warunkach zacienionych dodaj optymalizatory DC-DC na każdy panel - ratują string przed spadkiem mocy. Hybrydy z bateriami lubią stringi 300-600 V dla szybkiego ładowania. Zawsze zostaw margines 20% na zimowe wzrosty Voc.

Przy rozbudowie falownik musi obsłużyć dodatkowe stringi - sprawdź liczbę wejść MPPT. W Polsce normy PN-EN 50549 dyktują parametry podłączenia do sieci. Symulacja w narzędziach producentów potwierdzi kompatybilność.

Jeśli falownik ma wąski zakres, skróć stringi lub idź w optymalizery. To gwarancja, że instalacja fotowoltaiczna kręci na 95% sprawności przez lata.

Pytania i odpowiedzi o szeregowym łączeniu paneli fotowoltaicznych

• Co to jest szeregowe łączenie paneli fotowoltaicznych?

  Szeregowe łączenie to prosta sprawa: bierzesz plus jednego panelu i łączysz z minusem następnego, tworząc łańcuch zwany stringiem. Napięcie z wszystkich paneli się sumuje, a prąd zostaje taki sam jak w najsłabszym module w tym łańcuchu.

• Jak zmienia się napięcie i prąd przy szeregowym połączeniu paneli PV?

  Napięcie rośnie proporcjonalnie do liczby paneli - np. cztery po 40V dają 160V. Prąd jest stały i równy prądowi najsłabszego panelu, bo w szeregu wszystko płynie tak samo.

• Jakie są zalety szeregowego łączenia w porównaniu do równoległego?

  Główne plusy to wyższe napięcie, które minimalizuje straty na długich przewodach - nie musisz ciągnąć grubej linki. Pasuje idealnie do falowników stringowych, instalacja jest prostsza i tańsza, a stringi łatwo rozbudować.

• Kiedy warto wybrać szeregowe łączenie paneli fotowoltaicznych?

  Stosuj je na dachach z równomiernym nasłonecznieniem, do standardowych falowników stringowych i gdy planujesz dłuższe kable do inwertera. To podstawa większości instalacji PV.

• Jakie są wady szeregowego łączenia paneli PV?

  Największy minus to bottleneck: cień, brud czy awaria na jednym panelu ciągnie w dół cały string. Dlatego unikaj długich łańcuchów na zacienionych dachach - tu pomagają optymalizatory mocy.
