Krótkie spinki do ogrzewania podłogowego 30 mm – dobór i montaż

Rura podłogówki, która wyskakuje z maty przy pierwszym podłączeniu pompy, to nie defekt producenta. To efekt mocowania niedopasowanego do podłoża, średnicy rury i rozstawu pętli. Krótkie spinki do ogrzewania podłogowego o długości trzpienia 30 mm rozwiązują dokładnie ten problem na cienkich matach styropianowych i foliach z wypustkami, gdzie dłuższe klipsy nie mają się czego trzymać. Poniżej znajdziesz pełne zestawienie parametrów, realne zużycie na metr kwadratowy, porównanie z hakami takerowymi oraz instrukcję, dzięki której montaż przejdzie bez nerwów.

• Klipsy mocujące 30 mm do rur PEX kompatybilność i zastosowanie
• Ile klipsów 30 mm na m² podłogówki kalkulator zużycia
• Klipsy 30 mm, 50 mm czy hak taker co wybrać do podłogówki
• Montaż spinek 30 mm krok po kroku i najczęstsze błędy

Klipsy mocujące 30 mm do rur PEX kompatybilność i zastosowanie

Klips montażowy 30 mm to krótki kołek z główką w kształcie litery U, zaprojektowany pod rury PEX o średnicy 16, 17 i 20 mm. Oznaczenie 30 mm odnosi się do długości trzpienia, który wbija się w podłoże, a nie do średnicy główki. To podstawowa różnica wobec spinek 50 mm, które sprawdzają się na grubszych warstwach izolacji akustycznej lub termicznej.

Materiał wykonania decyduje o trwałości mocowania. Najczęściej producenci stosują HDPE, czyli polietylen o wysokiej gęstości, albo nylon techniczny wzmocniony włóknem szklanym. Oba tworzywa wytrzymują temperaturę pracy instalacji do 90°C i są obojętne chemicznie wobec betonu, anhydrytu oraz dodatków do wylewek. Nylon lepiej znosi cykliczne obciążenia termiczne, HDPE jest nieco tańsze i sztywniejsze przy wbijaniu.

Spinki 30 mm współpracują z trzema typami podłoża. Pierwszy to maty styropianowe EPS o grubości do 30 mm, czyli najpopularniejsze rozwiązanie w domach jednorodzinnych. Drugi to folie z wypustkami, gdzie trzpień klipsa wchodzi między wypustki i blokuje się mechanicznie. Trzeci to cienkie warstwy izolacji akustycznej pod jastrychem pływającym, gdzie dłuższe klipsy mogłyby przebić izolację na wylot.

Kompatybilność z rurami zależy od średnicy wewnętrznej główki klipsa. Standardowe spineki obsługują rury PEX 16 mm, PEX/Al/PEX 16 mm oraz PEX 17 mm. Wersje z szerszą główką przyjmują rury 20 mm, używane w instalacjach o większym rozstawie pętli lub w systemach niskotemperaturowych. Przed zakupem warto zmierzyć średnicę zewnętrzną rury suwmiarką, bo PEX 16 mm z wkładką aluminiową ma realnie 17,6 mm.

Sprawdzają się zarówno w systemach mokrych, gdzie rura zatopiona jest w jastrychu cementowym, jak i w systemach suchych z płytą gipsowo-włóknową. W suchych systemach klips musi trzymać rurę mocniej, bo brak masy wylewki nie dociska rury do podłoża. Dlatego rozstaw spinek w suchej podłodówce bywa gęstszy niż w mokrej, zwykle co 30 cm zamiast co 50 cm.

Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego nie narzuca konkretnego typu klipsa, ale wymaga, by mocowanie zapewniało stabilność rury przed i w trakcie wylewania jastrychu. Chodzi o to, by rura nie wypłynęła do góry pod wpływem ciężaru mieszanki betonowej. Klips 30 mm z polietylenu HDPE spełnia ten warunek na matach styropianowych o wytrzymałości na ściskanie minimum 80 kPa, co odpowiada klasie EPS 100.

Ile klipsów 30 mm na m² podłogówki kalkulator zużycia

Zużycie klipsów zależy od trzech zmiennych: średnicy rury, rozstawu pętli oraz typu podłoża. Każda z tych wartości wpływa na wymagany rozstaw spinek, czyli odległość między kolejnymi punktami mocowania wzdłuż jednej rury. Im gęstszy rozstaw pętli i im cieńsza rura, tym więcej klipsów na metr kwadratowy powierzchni.

Wzór na obliczenie minimalnej liczby klipsów wygląda następująco: (długość rury w metrach bieżących / 0,5 m) × 1,15. Dzielenie przez 0,5 m oznacza rozstaw spinek co 50 cm, a mnożnik 1,15 dodaje 15% zapasu na cięcia, pomyłki i mocowanie przy rozdzielaczu. Jeśli planujesz rozstaw co 40 cm, dzielisz przez 0,4.

Dla typowego pokoju o powierzchni 20 m² z rurą PEX 16 mm i rozstawem pętli co 15 cm, zużycie rury wynosi około 13 mb na m², czyli 260 mb łącznie. Po podstawieniu do wzoru: (260 / 0,5) × 1,15 = 598 klipsów. W praktyce warto zaokrąglić w górę do pełnego opakowania, najczęściej 100 lub 300 sztuk.

Tabela poniżej pokazuje orientacyjne zużycie klipsów w zależności od rozstawu rur. Wartości obejmują zapas 15%:

Na foliach z wypustkami klipsy wbija się rzadziej, bo sama folia mechanicznie blokuje rurę. Wystarczy mocowanie co 70-80 cm, czyli zużycie spada do 4-5 sztuk na m². To zasadnicza różnica w kosztach przy większych realizacjach powyżej 100 m².

Klipsy 30 mm, 50 mm czy hak taker co wybrać do podłogówki

Wybór mocowania zależy od grubości izolacji, tempa pracy i budżetu. Klips 30 mm towarzyszy cienkim matom i foliom, klips 50 mm obsługuje grubsze warstwy styropianu lub wełny, a hak takerowy (zszywka) działa na foliach i siatkach metalowych. Każde z tych rozwiązań ma konkretne zastosowanie i ograniczenia.

Klips 30 mm bije się młotkiem gumowym lub zwykłym, bez konieczności użycia specjalistycznych narzędzi. Wystarczy stabilna pozycja rury i precyzyjne trafienie trzpieniem w podłoże. Montaż 100 spinek zajmuje około 25 minut osobie wprawionej i około 45 minut osobie bez doświadczenia. Powolne tempo bywa zaletą przy skomplikowanych trasach z wieloma zakrętami.

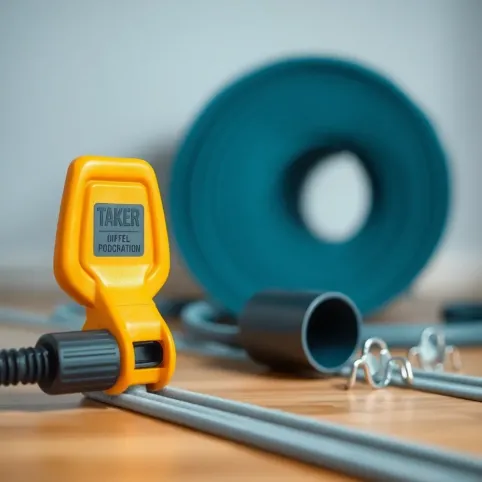

Hak takerowy, znany z systemów takera ręcznego i pneumatycznego, działa na zasadzie zszywki. Montaż jest szybki, bo jedno naciśnięcie mocuje hak i rurę jednocześnie. Wymaga jednak sprawnego narzędzia oraz kompatybilnej folii lub siatki. Na miękkim styropianie hak takerowy nie ma podparcia, więc ruchoma rura może wyskakiwać przy podłączaniu pompy.

Klips 50 mm stosuje się tam, gdzie warstwa izolacji przekracza 30 mm, na przykład w systemach o zwiększonej akustyce lub na stropach międzykondygnacyjnych z wymaganą izolacją od dźwięków uderzeniowych. Jego cena za sztukę jest wyższa o 30-50% względem klipsa 30 mm, ale zużycie bywa podobne. Nie warto go używać na foliach z wypustkami, bo trzpień przebija folię i tworzy mostek termiczny.

Aspekt ekonomiczny zamyka się w prostym równaniu. Przy 100 m² podłogówki koszt samych spinek waha się od 60 zł (taker na folii) do 240 zł (klips 30 mm na macie styropianowej). To ułamek procenta całej inwestycji w instalację grzewczą, ale oszczędzanie na mocowaniu kończy się zwykle koniecznością przełożenia fragmentu rury po pierwszym teście ciśnieniowym.

Montaż spinek 30 mm krok po kroku i najczęstsze błędy

Prawidłowy montaż spinek zaczyna się od stabilnego podłoża. Mata styropianowa musi leżeć płasko, bez fałd i szczelin na łączeniach. Folia PE rozkłada się z zakładką minimum 10 cm, a taśma brzegowa biegnie po obwodzie pomieszczenia, oddzielając wylewkę od ścian. Bez tego rura przy rozdzielaczu pracuje i z czasem może wypchnąć klips z maty.

Trasę rury warto wytyczyć kredą lub markerem jeszcze przed rozwinięciem zwoju. Ślimak, podwójny ślimak czy meandry mają różny rozkład temperatury i wpływają na liczbę zakrętów. Zakręt to miejsce, gdzie klips musi trzymać rurę z obu stron łuku, bo siła odśrodkowa próbuje ją wyprostować. Wbicie spinek po zewnętrznej stronie zakrętu w odstępach co 20 cm zapobiega odskakiwaniu.

Rozwijanie rury idzie od rozdzielacza w kierunku końca pętli. Klipsy wbija się co 50 cm w linii prostej i co 20-25 cm na zakrętach. Przy rozdzielaczu warto zostawić 30 cm zapasu rury, by manewrowanie przy podłączaniu nie naprężyło mocowania. Pierwszy klips na każdej gałęzi powinien być wbity w odległości 10 cm od ściany, co daje bufor przy rozszerzalności cieplnej.

Kontrola trasy przed wylewką to moment, w którym wyłapuje się większość błędów. Rura musi leżeć płasko na macie, bez naprężeń i skręceń. Klipsy powinny być wbite prostopadle, a ich główki obejmować rurę pewnie, bez luzu. Nierówno wbitą spinkę lepiej wyciągnąć i wbić nową, niż zostawiać na siłę, bo poluzuje się pod ciężarem wylewki.

Wylewanie jastrychu wymaga ostrożności, bo rura niezamocowana pewnie wypłynie na powierzchnię. Wąż z pompą do betonu nie powinien wjeżdżać bezpośrednio na rurę. Lepiej wylewać mieszankę pasami prostopadłymi do trasy rur, a wibratora używać ostrożnie, by nie podważyć spinek. Ciśnienie próbne instalacji (zwykle 6 bar przez 24 godziny) wykonuje się przed wylewką, co weryfikuje szczelność połączeń.

Schemat rozmieszczenia spinek przy typowej pętli ślimakowej wygląda tak: rura wchodzi przy ścianie zewnętrznej, zakręca co 180° w kierunku środka pokoju. Klipsy rozmieszcza się w odstępach A na prostych odcinkach i B na zakrętach:

Klips 30 mm na macie styropianowej to rozwiązanie dla inwestorów, którzy cenią sobie prostotę i powtarzalność montażu. Sprawdza się w pokojach do 25 m² bez skomplikowanej geometrii. Przy większych powierzchniach lub nieregularnych kształtach (schody, wykusze, podcięcia) warto rozważyć taker, który skraca czas pracy o połowę. Jeśli planujesz podłogówkę w nowym domu albo modernizujesz starą instalację, dobierz liczbę opakowań z zapasem 15% i zacznij od narożnika najdalej od rozdzielacza.

Źródła danych i normy: PN-EN 1264 (wodne ogrzewanie podłogowe), PN-EN 13501 (klasyfikacja ogniowa EPS), karty techniczne producentów rur PEX i klipsów montażowych, Warunki Techniczne WT 2021 (izolacyjność termiczna przegród), dane producentów wylewek anhydrytowych i cementowych.
