Długie spinki do ogrzewania podłogowego – jak dobrać i nie przepłacić?

Rodzaje długich spinek do podłogówki

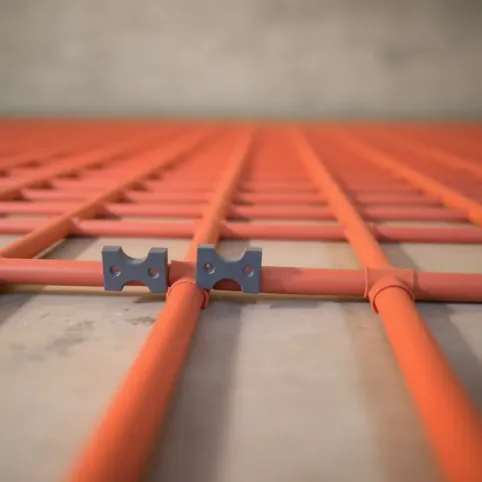

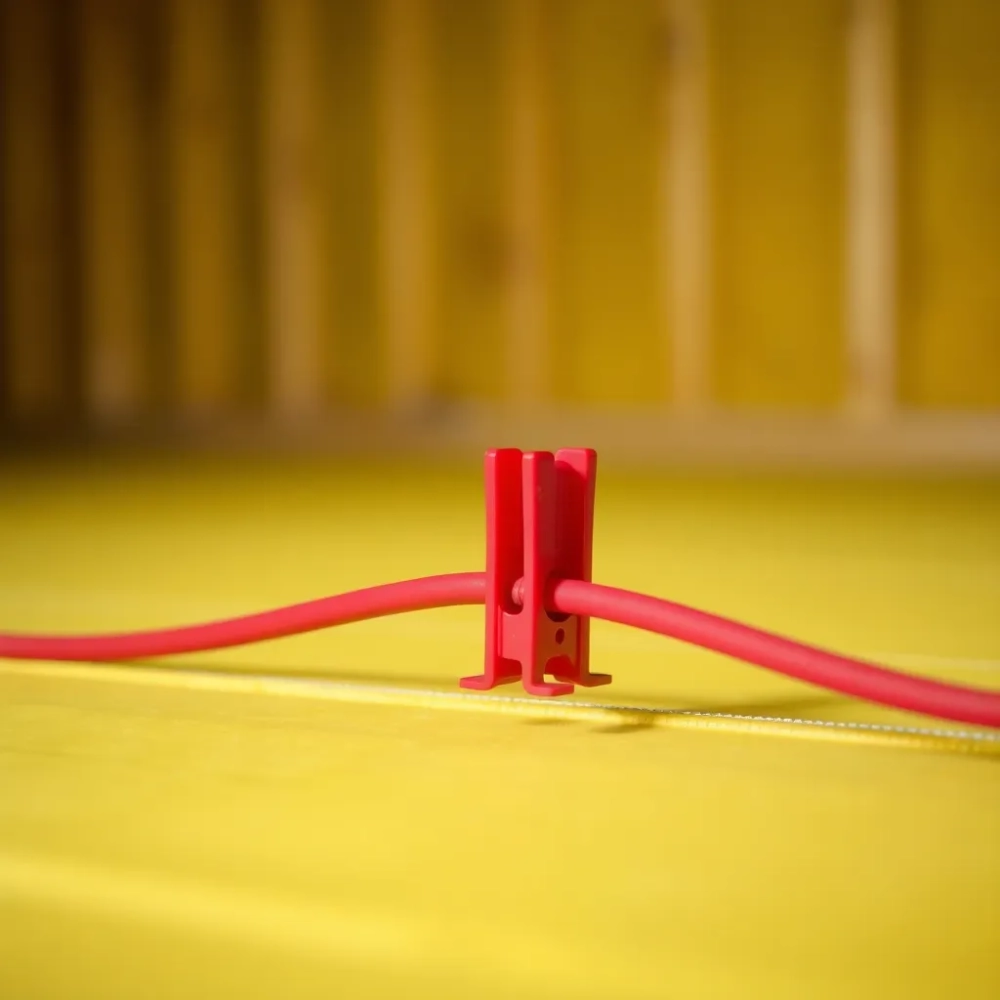

Wybór spinek zaczyna się od podłoża, a nie od ceny. Na rynku funkcjonują trzy główne typy elementów montażowych do rur ogrzewania podłogowego: krótkie wpinane w styropian, długie do siatki stalowej oraz kątowe do obejm na zakrętach. Długie spinki, wybierane najczęściej przez ekipy, mierzą od 40 do 65 mm wysokości i przebijają warstwę izolacji prosto do konstrukcji nośnej, dlatego utrzymują rurę nawet przy dużym rastrze układania i intensywnym napełnianiu wodą.

• Rodzaje długich spinek do podłogówki
• Jak dobrać spinek do średnicy rury i rastra?
• Montaż rur takerem krok po kroku
• Najczęstsze błędy przy wbijaniu spinek
• Parametry techniczne i porównanie cen
• Dobór średnicy rury a typ spinek
• Lista kontrolna montażu

Materiał, z którego wykonano spinek, determinuje jego wytrzymałość mechaniczną. Polipropylen PP sprawdza się w instalacjach domowych do 60°C, natomiast nylon zbrojony włóknem szklanym wytrzymuje krótkotrwałe skoki do 95°C, ważne przy próbach ciśnieniowych i płukaniu sieci. Producenci oznaczają też średnicę główki: 16, 17, 18 lub 20 mm, aby spinek pasował do konkretnej rury PE-Xa lub PE-Xc i nie przegrzewał tworzywa w punkcie kontaktu.

Warto rozdzielić też rozwiązania ze względu na ilość ząbków: jednozębne lepiej trzymają pojedynczą rurę, dwuzębne zabezpieczają podwójne układy lub odcinki przy ściankach działowych. W praktyce montażowej te drugie przydają się zwłaszcza w łazienkach, gdzie rury gęsto oplatają strefę prysznica i wolne ręce instalatora są na wagę złota.

Jak dobrać spinek do średnicy rury i rastra?

Średnica rury to pierwszy filtr doboru, ale nie jedyny. Rura PEX 16 mm wymaga spinek z główką 16 mm, z tolerancją wewnętrzną 0,2-0,3 mm, inaczej element wypnie się przy podgrzewaniu posadzki. Przy rurach 20 mm stosuje się spinek szerszą nasadką oraz dłuższy trzpień (minimum 50 mm), bo grubsza ścianka wymaga solidniejszego zakotwienia w warstwie izolacji.

Raster układania decyduje o zużyciu spinek na metr kwadratowy. Przy klasycznym rastrze 15 cm potrzeba średnio 5,5-6 sztuk na m², przy 20 cm zużycie spada do 4,5 sztuki, a przy rozstawie 25 cm wystarczą 3,8 sztuki. Te wartości wynikają z prostego rachunku: każdy odcinek rury musi być zakotwiony minimum w dwóch punktach na 1 mb, a przy zakrętach podwójnie.

Łącząc rurę z rastrem, nie pomijaj rezerwy. Fachowcy zamawiają spinek o 10-15% więcej niż wychodzi z tabeli, ponieważ przy cięciu, poprawkach i zakrętach zawsze ginie kilkanaście sztuk. To standard, a nie sknerstwo producenta, po prostu tyle potrzebuje ekipa pracująca bez przerwy przez cały dzień.

Pewne błędy montażowe wynikają z ignorowania normy PN-EN 1264, która mówi o mocowaniu rur w odstępach nie większych niż 30 cm na prostym odcinku i nie rzadziej niż co 10 cm na łuku. Gdy spinek nie trzyma rury w tych odstępach, rura odkształca się termicznie i powstają tak zwane zimne mosty w posadzce, obniżające komfort ogrzewania.

Dobór spinek uwzględnia także grubość izolacji. Na styropianie 30 mm sprawdzi się spinek 50 mm, ale na warstwie 50 mm potrzeba już spinek 65 mm, inaczej grot nie przebije materiału i zatrzyma się w połowie drogi. Niezwykle istotne okazuje się sprawdzenie nośności podłoża, w stropie drewnianym należy unikać spinek do betonu, lepiej zastosować klipsy do siatki.

Kiedy warto zrezygnować z takera? Gdy izolację stanowi folia refleksyjna zamiast styropianu, taker ją przebije, ale spinek nie znajdzie oparcia i będzie się chwiał w powietrzu. W takim układzie montuje się rury do siatki montażowej lub maty profilowanej, a spinki pełnią rolę pomocniczą na łukach.

Montaż rur takerem krok po kroku

Skuteczny montaż takerem wymaga wyregulowania siły wbijania przed pierwszym strzałem. Ustaw taker na minimalny udar, wbij spinek w próbkę styropianu i sprawdź, czy trzyma pewnie. Gdyby grot zbyt mocno wnikał, powoduje ugniatanie izolacji, w efekcie traci ona właściwości termiczne w punkcie mocowania. Ustawienie twarde powoduje natomiast pęknięcia trzpienia spinek.

Po regulacji przychodzi czas na planowanie przebiegu rury. Ułóż pierwszy obieg przy ścianie zewnętrznej, rozpoczynając od rozdzielacza. Trzymaj się zasady: rura prowadzona równolegle do ściany daje prostszy raster, a mniejsza liczba zakrętów oznacza mniej spinek na łukach. Kolejność przebiega zawsze od strony z największą stratą ciepła.

Strzał z takera oddawaj prostopadle do podłoża, pod kątem 90°. Odchylenie nawet o 15 stopni tworzy punkt naprężenia, w którym rura wyślizguje się po pierwszym sezonie grzewczym. Trzymaj taker oburącz, opierając tylną rączkę o biodro, tak kontrolowany strzał nie zsunie się z główki spinek.

Pierwszy spinek wbij w odległości 5-6 cm od ściany, aby kompensacyjna pętla rury mogła się naturalnie rozszerzać. Bez tej szczeliny rura napiera na tynk i po dwóch latach wypacza warstwę wykończeniową.

Przy zakrętach redukuj odstęp między spinkami do 10 cm, a najgłębszy łuk zabezpiecz spinek podwójnym, jednym zwykłym i jednym kątowym. Rura na zakręcie ma podwójną siłę rozpierającą i zwykle wypchnie się z pojedynczego spinek, gdy tylko podłoga osiągnie temperaturę 28°C.

Trzy najczęstsze błędy: zbyt rzadki raster (powyżej 30 cm), wbijanie pod kątem (poniżej 75°) i brak spinek w miejscu łączenia wężownicy przy rozdzielaczu. Każdy z nich obniża niezawodność instalacji o kilkanaście procent, a łącznie może skrócić żywotność systemu o połowę.

Najczęstsze błędy przy wbijaniu spinek

Błąd numer jeden to zbyt rzadki raster, zwłaszcza na prostych odcinkach powyżej 1,5 metra. Skutek: rura ugina się pod ciężarem wody i wylewki cementowej, tworząc worki powietrzne, w których krąży gorąca woda i przegrzewa lokalny fragment posadzki. Rozwiązanie: dodatkowy spinek w środku każdego odcinka dłuższego niż 40 cm.

Drugi klasyczny grzech to wbijanie pod kątem ostrym. Wygląda niewinnie, ale skutkuje siłą ścinającą, która wyrzuca spinek po kilku cyklach grzewczych. Rura traci podparcie i ociera się o izolację, hałasując przy każdym uruchomieniu pompy. Rozwiązanie: kontrola kąta za każdym razem, a przy pracy zmianowej, szkolenie nowego pracownika.

Brak spinek na zakrętach to trzeci grzech główny. Wielu instalatorów wbija spinek dopiero na prostej, zapominając, że łuk generuje największe naprężenie. Skutek: rura prostuje się i pęka w najsłabszym punkcie po kilku sezonach. Rozwiązanie: spinek co 8-10 cm na łuku, a na pełnym zakręcie 180° minimum trzy dodatkowe spinek kątowe.

Użycie spinek przeznaczonych do maty profilowanej na styropianie może zniszczyć izolację. Spinek do maty ma krótszy grot i szerszą główkę, dlatego w klasycznym styropianie zaczepia się i odkształca warstwę, zamiast pewnie wbić. Każdy system ma swoje spinek, mieszanie typów zaburza rozkład obciążeń.

Piąty problem pojawia się przy pracy z rurami 20 mm. Cięższa rura potrzebuje dwuzębnego spinek, ponieważ jednozębny ugina się przy pełnym napełnieniu. Wystarczy jeden taki spinek na metr, żeby rura nie opadła przed wylaniem wylewki, a przy późniejszych naprawach różnica jest ogromna.

Parametry techniczne i porównanie cen

Ceny podano orientacyjnie i dotyczą hurtowych opakowań po 100-500 sztuk. W małych opakowaniach detalicznych koszt jednostkowy rośnie nawet o 40%, warto więc od razu obliczyć zapotrzebowanie na cały dom. Różnica 0,40 PLN na spinek przy 3000 sztuk to 1200 PLN oszczędności bez utraty jakości.

Dobór średnicy rury a typ spinek

Producenci oznaczają spinek średnicą wewnętrzną główki, dlatego warto nosić przy sobie kawałek używanej rury i przymierzać spinek na sucho przed zakupem. Główka 16,5 mm nie utrzyma rury 16 mm z bakteriostatyczną warstwą antydyfuzyjną, nawet jeśli producent deklaruje pasowanie. Przy rurach wielowarstwowych PERT-AL-PERT dochodzi jeszcze sztywność aluminium, która wymaga spinek z dwoma ząbkami.

Przy doborze istotna okazuje się temperatura montażu. Styropian w garażu osiąga 20-25°C zimą, w takich warunkach polipropylen zachowuje elastyczność. Jednak w nieogrzewanym strychu przy 5°C nylon staje się sztywniejszy i spinek może pęknąć przy wbijaniu. W chłodnych pomieszczeniach lepiej wybrać spinek z PP modyfikowanego lub przechowywać opakowanie w ciepłym miejscu przed montażem.

Warto też sprawdzić zgodność z normą PN-EN 13501-1 dotyczącą reakcji na ogień. Spinek do podłogówki powinien mieć klasę E lub wyższą, w przeciwnym razie przy pożarze wydziela toksyczne gazy. Najtańsze PP z nieznanego źródła potrafi emitować cyjanowodór, lepsze marki mają klasyfikację ogniową wydrukowaną na opakowaniu.

Specyfika zakrętów: średnica gięcia rury 16 mm wynosi 80 mm przy gięciu naturalnym i 100 mm przy zimnym formowaniu. Spinek kątowy musi obejmować rurę w takim łuku bez napinania tworzywa. W praktyce montuje się spinek kątowy 5 cm przed i 5 cm za szczytem łuku, aby rozkład sił był symetryczny.

Lista kontrolna montażu

• Ustaw taker i sprawdź pierwsze trzy spinek na próbce styropianu
• Zaplanuj przebieg pierwszego obiegu od rozdzielacza
• Wbij pierwszy spinek 5-6 cm od ściany
• Utrzymuj raster co 15-20 cm na prostej, co 10 cm na łuku
• Trzymaj taker pod kątem 90° do podłoża
• Zabezpiecz każdy zakręt spinek kątowym
• Po zakończeniu obiegu sprawdź stabilność rury butem, nie powinna się przesuwać
• Uzupełnij brakujące spinek zanim wylewka zostanie wlana
• Przeprowadź próbę ciśnieniową 6 bar przez 24 godziny

Próba ciśnieniowa powinna się odbyć po pełnym rozłożeniu rur i wstępnym zabezpieczeniu ich spinkami, ale jeszcze przed wylewką. Ciśnienie 6 barów przy utrzymaniu przez 24 godziny bez spadku potwierdza szczelność połączeń i prawidłowe mocowanie mechaniczne. Gdyby spinek był wadliwy, rura ugięłaby się w tym miejscu i ujawniła problem zanim przykryje ją szlichta cementowa.

Po próbie ciśnieniowej ponownie kontroluj spinek w newralgicznych miejscach: przy rozdzielaczu, na pełnych zakrętach i w strefach największego nasłonecznienia, gdzie rura pracuje intensywniej. Poprawki teraz kosztują pięć minut, po wylaniu wylewki, pięć tysięcy złotych. Tak wygląda rachunek za pewność działania systemu przez dwadzieścia pięć lat.

Dane techniczne i normatywne na podstawie: PN-EN 1264 (Ogrzewanie podłogowe, wymagania techniczne), PN-EN 13501-1 (Klasyfikacja ogniowa wyrobów budowlanych), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi techniczne producentów rur PE-X oraz poradniki Polskiej Organizacji Pracodawców Instalatorów i Konserwatorów Sieci Ciepłowniczych (POPIiKSC). Orientacyjne ceny rynkowe z ofert hurtowych IV kwartału 2024 r.
