Rozdzielacze z rotametrami do podłogówki – jak dobrać i nie przepłacić

Jedna pętla grzeje jak należy, druga ledwo ciepła, a trzecia w ogóle milczy. Właśnie tak objawia się źle wyregulowany rozdzielacz do podłogówki, a winowajcą rzadko bywa sama rura. Przyczyną bywa brak przepływomierzy albo ich niewłaściwe ustawienie. W tym tekście rozkładam temat na czynniki pierwsze: od wyboru materiału, przez wzór na liczbę obwodów, po realny montaż w pięciu krokach z uwzględnieniem normy PN-EN 1264. Wszystko po to, żebyś raz ustawił i zapomniał.

• Mosiądz czy INOX który rozdzielacz do podłogówki sprawdzi się u Ciebie
• Jak dobrać liczbę obwodów rozdzielacza do podłogówki krok po kroku
• Montaż rozdzielacza podłogowego w 5 krokach i najczęstsze błędy
• FAQ szybkie odpowiedzi na pytania, które padają przy zakupie
• Co dalej po wyborze rozdzielacza

Mosiądz czy INOX który rozdzielacz do podłogówki sprawdzi się u Ciebie

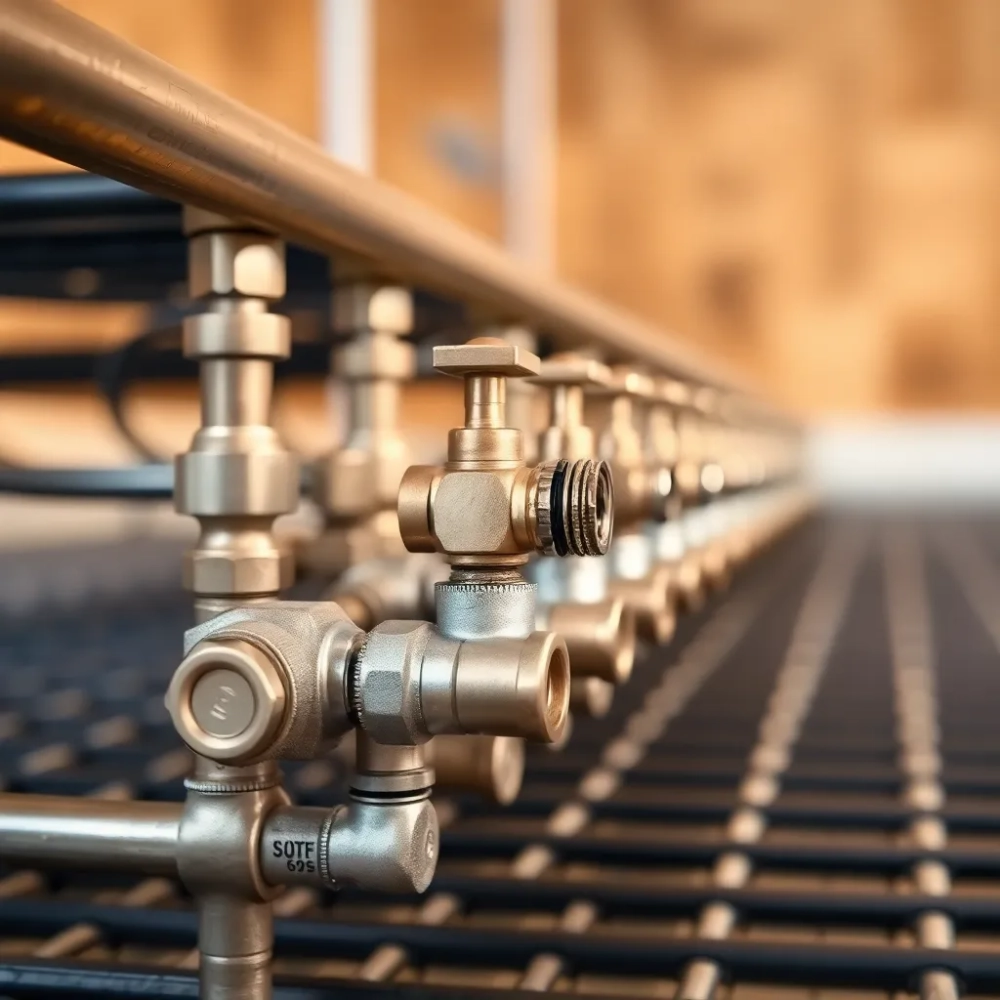

Rozdzielacz do podłogówki pełni w instalacji rolę centrum dowodzenia. Zasilasz go z kotła albo pompy ciepła, a on rozbiera wodę na poszczególne pętle i pilnuje, żeby każda dostała dokładnie tyle, ile potrzebuje. Bez przepływomierzy (rotametrów) na zasilaniu nie masz szansy zobaczyć, co się dzieje w obiegu. Z nimi widzisz litry na minutę i korygujesz każdy zawór w kilka sekund, zamiast zgadywać przy temperaturze podłogi.

Materiał korpusu determinuje trwałość, odporność na korozję i cenę. W domach z pompą ciepła albo kotłem kondensacyjnym woda krąży zbyt czysta i lekko kwaśna, by mosiądz długo wytrzymał bez ryzyka odcynkowania. Stal nierdzewna (INOX AISI 304) znosi takie warunki obojętnie, bo nie zawiera miedzi ani cynku, które agresywny glikol potrafi wypłukać po kilku sezonach. W tradycyjnych instalacjach na węgiel, ekogroszek albo gaz z otwartą komorą woda bywa twardsza i mniej agresywna, więc mosiądz MO58 spisuje się bez zarzutu przez lata.

Jeśli źródłem ciepła jest kocioł węglowy zasilany wodą powyżej 50°C, sam rozdzielacz to za mało. Wtedy potrzebujesz jeszcze pompy mieszającej, która obniży temperaturę zasilania do bezpiecznych 35-45°C dla podłogówki. Bez niej rury PEX degradują szybciej, a komfort chodzenia po podłodze spada, bo powierzchnia parzy stopy. Różnica między mosiądzem a INOX-em ujawnia się po dwóch, trzech sezonach grzewczych, gdy glikol albo niska twardość wody zaczynają robić swoje.

Nie stosuj mosiądzu w instalacji z glikolem propylenowym o stężeniu powyżej 30%, chyba że producent rozdzielacza dopuszcza takie medium. Wysokie stężenie glikolu przyspiesza odcynkowanie nawet w mosiądzu MO58.

Jak dobrać liczbę obwodów rozdzielacza do podłogówki krok po kroku

Podstawowa zasada jest prosta: dzielisz powierzchnię przez 15 m² i zaokrąglasz w górę. Przy rurze 16×2 mm jedna pętla nie powinna przekraczać 80-100 m, bo powyżej tej długości opory hydrauliczne rosną tak bardzo, że pompa przestaje sobie radzić. W domu 120 m² z układem ślimakowym wychodzi osiem obwodów, łącznie około 640 m rury, co mieści się w granicach bezpieczeństwa dla większości pomp obiegowych klasy A.

Krok po kroku dobór wygląda tak. Najpierw mierzysz powierzchnię każdego pomieszczenia z osobna, bo salon 40 m² to często trzy obwody, a łazienka 8 m² to jeden, maksymalnie dwa. Potem rysujesz pętlę na planie i sprawdzasz, czy długość nie przekracza 100 m. Gdyby przekraczała, dzielisz pomieszczenie na dwie pętle. Na końcu sumujesz wszystkie obwody i dobierasz belkę rozdzielacza o tej samej liczbie sekcji, z zapasem jednego, dwóch obwodów na przyszłe poprawki.

Gęstość ułożenia rury zmienia wszystko. Przy rozstawie 15 cm (typowy dla łazienek) jeden obwód pokrywa około 8-10 m², więc wzór przez 15 trzeba skorygować w dół do dziesięciu. Przy rozstawie 20 cm (salony, korytarze) wracasz do bazowego piętnastu, a przy 25-30 cm (rzadko stosowane) jeden obwód wystarczy nawet na 18 m². Pominięcie tego szczegółu to najczęstsza przyczyna zbyt krótkich pętli, które grzeją nierówno, bo przepływ jest za duży na krótki odcinek rury.

W pokojach z dużymi przeszkleniami (od strony północnej) zaplanuj dodatkowy obwód albo zagęść rurę do 10 cm. Okna to mostki termiczne, a podłoga pod nimi potrzebuje więcej ciepła niż pod meblami.

Skład kompletu, który zamawiasz jednorazowo

• Rozdzielacz z rotametrami (2-16 obwodów) korpus i przepływomierze.
• Belka powrotna z zaworami termostatycznymi (do montażu siłowników).
• Szafka podtynkowa lub natynkowa o szerokości dopasowanej do belki (40-120 cm).

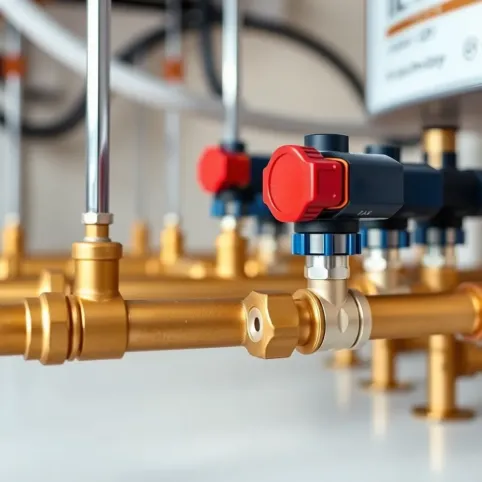

• Siłowniki termoelektryczne NC (normalnie zamknięte) po jednym na każdy obwód, jeśli planujesz automatykę.
• Listwa przyłączeniowa do siłowników, najlepiej z możliwością podpięcia termostatu WiFi.
• Rura PEX lub PERT 16×2 mm, ilość z 10% zapasem na zagięcia.
• Zawory odcinające na zasilaniu i powrocie (kulowe, mosiężne).
• Odpowietrzniki automatyczne na końcówkach belki.
• Filtr siatkowy 500 mikronów na zasilaniu.

Ten sam zestaw w wersji z pompą mieszającą różni się jednym elementem: między kotłem a rozdzielaczem pojawia się jeszcze pompa z zaworem trójdrożnym albo termostatycznym, która miesza gorącą wodę kotłową z chłodniejszą powrotną. Dla kotła węglowego to obowiązkowy element układu, bo bez niego woda do podłogówki leci 60-70°C i wypala rury w ciągu kilku lat.

Trzy realne scenariusze dla domu 120 m²

Pompa ciepła powietrze-woda. Rozdzielacz ULTRA INOX 8 obwodów, pompa obiegowa klasy A, termostat WiFi w każdym pomieszczeniu, brak pompy mieszającej (pompa ciepła sama przygotowuje 35°C). Łączny koszt materiałów około 4200-4800 zł. Czas dostawy 3-5 dni roboczych.

Kocioł kondensacyjny na gaz. Rozdzielacz ULTRA INOX 8 obwodów albo SOLID mosiądz 8 obwodów, siłowniki na każdym obwodzie, termostat pokojowy z tygodniowym programem. Koszt 3800-4400 zł. Tu INOX wygrywa, bo kondensat zrzucany do instalacji obniża pH wody do 6,5-7,0, co mosiądz odczuwa po kilku sezonach.

Kocioł węglowy z podajnikiem. Rozdzielacz SOLID mosiądz 8 obwodów, pompa mieszająca z zaworem trójdrożnym, sterownik pogodowy. Koszt samego rozdzielacza 1500-1900 zł, pompa mieszająca 1200-1800 zł. Bez pompy mieszającej nie ruszaj, bo rury PEX 16×2 wytrzymują ciągłą pracę przy 70°C maksymalnie 4-5 sezonów.

Montaż rozdzielacza podłogowego w 5 krokach i najczęstsze błędy

Montaż zaczynasz od ustalenia wysokości. Belka powinna wisieć 50-70 cm nad podłogą, żebyś miał miejsce na podłączenie rur bez ich łamania i żeby szafka podtynkowa zmieściła się między profilami CW ściany. Miejsca nie dobieraj przypadkiem, bo każde późniejsze przesunięcie wymaga kucia posadzki. Najczęstszy błąd to montaż za nisko (poniżej 30 cm), przez co rury nie dają się wyginać i instalator naciąga złączki, tworząc mikroszczeliny, które ujawniają się dopiero przy próbie ciśnieniowej.

Krok 1. Filtr siatkowy. Na zasilaniu, przed belką, montujesz filtr 500 mikronów z możliwością czyszczenia bez spuszczania wody. Drobinki rdzy i kamień z kotła potrafią w ciągu roku zablokować rotametr, więc filtr to nie luksus, a konieczność. Dobierasz go tak, by średnica króćców zgadzała się z przyłączem rozdzielacza (najczęściej 1").

Krok 2. Rotametr na zasilaniu. Każdy obwód dostaje własny przepływomierz o zakresie 0,5-5 l/min. Montujesz go tak, by tuleja pływakowa stała pionowo, bo przechył powoduje fałszywe odczyty. Na początku ustawiasz przepływ na 2 l/min dla pętli krótkiej (do 60 m) i 3,5-4 l/min dla pętli długiej (80-100 m). Różnica wynika z tego, że krótsza rura stawia mniejszy opór i pompa przepchnęłaby przez nią za dużo wody, gdybyś nie przykręcił zaworu.

Krok 3. Zawór termostatyczny na powrocie. Tu osadzasz głowicę, na którą wjedzie siłownik termoelektryczny NC. Gdy termostat w pokoju każe grzać, siłownik otwiera zawór i woda wraca do kotła. Gdy temperatura w pokoju osiągnie zadaną, siłownik zamyka obwód w ciągu 3-4 minut. Ten krok decyduje o tym, czy podłogówka grzeje dokładnie wtedy, kiedy chcesz, czy działa non stop i suszy powietrze.

Krok 4. Odpowietrzanie. Po napełnieniu instalacji wodą odkręcasz odpowietrzniki automatyczne i pozwól, żeby każdy obwód przepłukało ciśnieniem 2 bar przez 10-15 minut. Powietrze musi wyjść z najwyższych punktów pętli, inaczej rotametr pokaże brak przepływu mimo otwartego zaworu. Praktyczny trik: odkręć odpowietrznik na rozdzielaczu i poproś drugą osobę, by otworzyła zawór na końcu pętli. Wtedy widać, czy woda leci ciągłym strumieniem, czy rwie się bąbelkami.

Krok 5. Próba ciśnieniowa. Napełniasz instalację wodą do 3 bar (zwykle 1,5 raza ciśnienia roboczego) i obserwujesz manometr przez 30 minut. Spadek o więcej niż 0,2 bar oznacza nieszczelność, najczęściej w złączce zaciskanej albo przy samym rozdzielaczu. Po próbie zostawiasz ciśnienie 1,5 bar na czas wylewania posadzki, żeby ewentualne uderzenie mechaniczne nie zgniotło pustej rury.

Nie uruchamiaj podłogówki przez pierwsze 28 dni po wylaniu wylewki. Beton i anhydryt muszą wiązać powoli, bez szoku termicznego. Zbyt szybkie rozgrzewanie powoduje mikropęknięcia i łuszczenie powierzchni.

Najczęstsze błędy, które widuję po sezonie

Zbyt wysoka temperatura zasilania. Instalator nastawia 50°C, bo tyle daje kocioł, a podłoga powinna mieć maksymalnie 28-29°C na powierzchni. Przy 50°C na zasilaniu różnica między zasilaniem a powrotem wynosi 8-10°C, a powierzchnia podłogi potrafi przekroczyć 35°C. To za dużo, szczególnie przy drewnie, które schnie i się paczy.

Brak równoważenia hydraulicznego. Krótkie pętle (40 m) dostają tyle samo wody co długie (100 m), bo nikt nie skorygował przepływomierzy. Efekt: krótkie grzeją za mocno, długie za słabo, a rachunki za prąd pompy rosną o 15-20%. Regulacja trwa 20 minut: zakręcasz zawory na krótkich pętlach, otwierasz na długich, aż każdy rotametr pokaże zadaną wartość.

Zapomniany zawór odcinający. Bez niego nie odetniesz jednego obwodu na czas awarii, musisz spuszczać całą instalację. Zawory kulowe na zasilaniu i powrocie rozdzielacza to koszt 60 zł i godzina roboty, a oszczędzają kilka dni szukania wycieku.

FAQ szybkie odpowiedzi na pytania, które padają przy zakupie

Ile kosztuje rozdzielacz do podłogówki z rotametrem? Najtańszy model z 2 obwodami to wydatek rzędu 99,99 zł, a belka 16-obwodowa ze stali nierdzewnej sięga 827,99 zł. Różnica wynika z materiału, liczby sekcji i jakości przepływomierzy. Średnia rynkowa dla domu 120 m² to 1100-1700 zł za komplet (belka zasilająca i powrotna).

Jaka jest różnica między rozdzielaczem mosiężnym a nierdzewnym? Mosiądz kosztuje trochę więcej, jest cięższy i sprawdza się w klasycznych instalacjach C.O. Stal nierdzewna (INOX) lepiej znosi niskie pH wody i glikol, dlatego idzie w parze z pompą ciepła albo kotłem kondensacyjnym. Przy wodzie wodociągowej o pH 7,2-7,6 oba materiały pracują bez różnicy przez 10-15 lat.

Czy mogę podłączyć rozdzielacz bez pompy mieszającej do kotła węglowego? Technicznie tak, ale temperaturę ustawiasz na kotle, nie na rozdzielaczu, a rury PEX pracują wtedy na górnej granicy wytrzymałości. Po 4-5 sezonach widać zmiany w strukturze tworzywa. Pompa mieszająca obniża temperaturę do 40-45°C i wydłuża żywotność instalacji dwukrotnie.

Ile obwodów potrzebuję na 100 m²? Przy standardowym rozstawie rury 15-20 cm wychodzi 7-8 obwodów. Dolicz jeden, dwa zapasowe, jeśli planujesz rozbudowę. Belka 10-obwodowa daje ci bufor bez przepłacania za wersję 12-obwodową.

Co lepsze: rotametr czy zawór dławiący? Rotametr (przepływomierz) pokazuje realny przepływ w litrach na minutę, więc regulacja jest powtarzalna i widoczna gołym okiem. Zawór dławiący ustawiasz na oko, bez podglądu przepływu, co w praktyce oznacza, że po roku ktoś przekręci pokrętło i równowaga hydrauliczna znika. Rotametr wygrywa jednoznacznie.

Czy rozdzielacz INOX wymaga innego montażu niż mosiężny? Nie, przyłącza są identyczne (najczęściej 1" lub 3/4"). Różnica dotyczy temperatury pracy i agresywności medium. Montażowo oba rozdzielacze obsługujesz tymi samymi kluczami i złączkami.

Jak często czyścić filtr siatkowy? Co 12 miesięcy, najlepiej przed sezonem grzewczym. Filtr 500 mikronów zbiera pył i produkty korozji, które w pierwszym roku potrafią obniżyć przepływ o 10-15%. Czyszczenie zajmuje 10 minut i nie wymaga spuszczania wody z instalacji, jeśli masz zawór odcinający przed filtrem.

Czy potrzebuję siłowników na każdym obwodzie? Nie zawsze. Jeśli sterujesz temperaturą tylko jednym termostatem w salonie, siłowniki na pozostałych obwodach są zbędne. Gdy chcesz regulować każde pomieszczenie osobno (tryb komfortowy), montujesz jeden siłownik na obwód i spinasz je listwą przyłączeniową z termostatem WiFi lub przewodowym.

Co dalej po wyborze rozdzielacza

Dobór rozdzielacza do podłogówki zamyka temat hydrauliki, ale otwiera kolejny: automatyka. Samo ustawienie rotametrów wystarczy w domu, w którym temperatura jest stała przez całą dobę. W praktyce chcesz obniżać temperaturę w nocy, podnosić rano, wyłączać pokój gościnny, gdy nikt w nim nie mieszka. Do tego służą siłowniki termoelektryczne, listwa przyłączeniowa i termostat WiFi z aplikacją na telefonie. Taki zestaw zamykasz w granicach 600-1200 zł za 8 obwodów, w zależności od producenta termostatów. Dla kotła węglowego dochodzi jeszcze pompa mieszająca z zaworem trójdrożnym, która utrzymuje 40-45°C na zasilaniu niezależnie od temperatury kotła. Każdy z tych elementów omawiam w osobnym poradniku, żeby nie mieszać hydrauliki z automatyką w jednym tekście.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe Układy i elementy składowe), karty techniczne producentów armatury grzewczej (dane materiałowe i zakresy przepływu), wytyczne producentów rur PEX/PERT 16×2 (maksymalna temperatura pracy ciągłej 70°C, chwilowa 95°C), rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, dział dotyczący instalacji grzewczych).
