Rozdzielacz ogrzewania podłogowego – jak ustawić przepływ krok po kroku

Masz podłogówkę, która grzeje nierówno jedna pętla parzy, inna ledwo ciepła i rachunek za ogrzewanie rośnie z miesiąca na miesiąc, mimo że ustawienia termostatu się nie zmieniły. W 80% przypadków źródłem problemu jest źle wyregulowany rozdzielacz ogrzewania podłogowego, a nie wadliwy projekt czy kiepska pompa. Poniższy poradnik pokazuje mechanikę tego elementu instalacji i prowadzi przez konkretną procedurę balansowania, która przywraca równomierny rozkład temperatury i potrafi obciąć koszty eksploatacji o 15-25% rocznie.

• Budowa rozdzielacza i rola wskaźników przepływu
• Regulacja przepływu ogrzewania podłogowego l/min na poszczególnych pętlach
• Odpowietrzanie i płukanie instalacji przed regulacją rozdzielacza
• Regulacja termostatyczna i automatyczna głowice, siłowniki, harmonogramy
• Regulacja ogrzewania podłogowego z pompą ciepła niższe temperatury zasilania
• Najczęstsze błędy przy ustawianiu rozdzielacza i kiedy wezwać instalatora

Budowa rozdzielacza i rola wskaźników przepływu

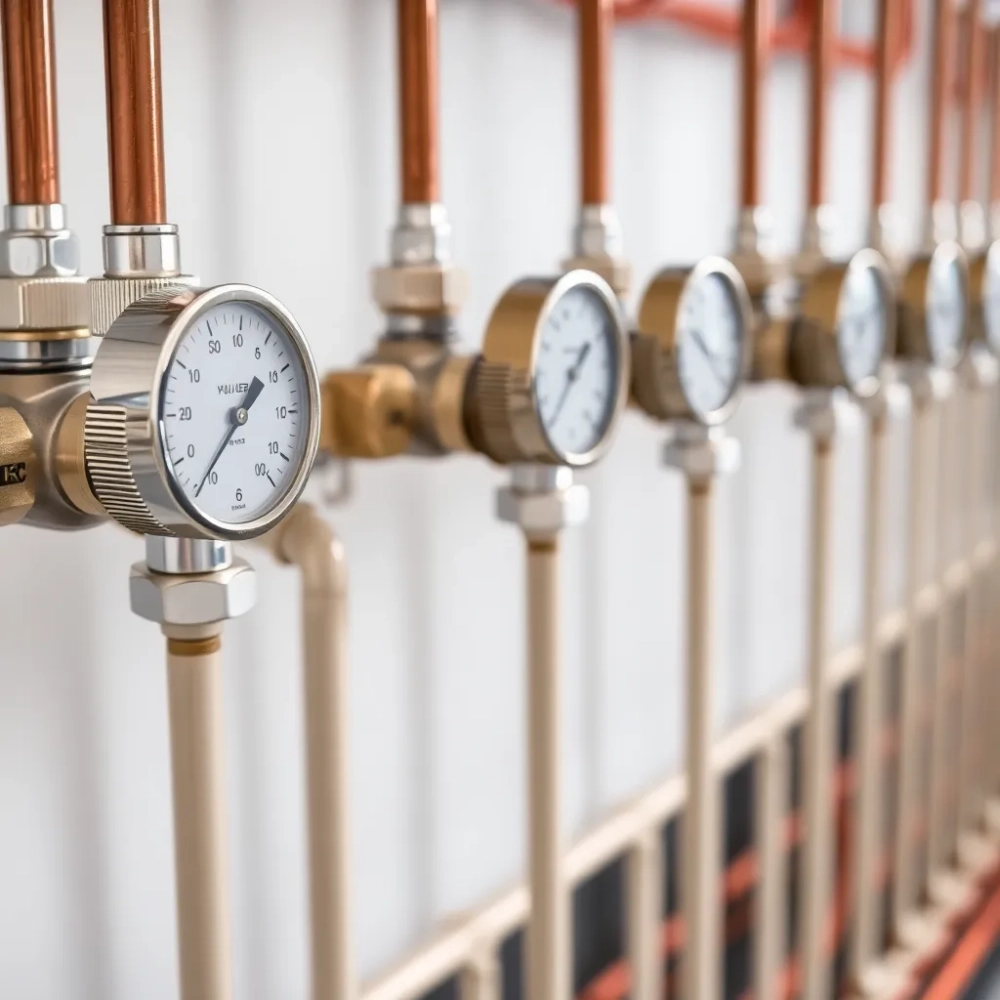

Rozdzielacz to stalowy lub kompozytowy blok z kilkoma wyjściami, do których podłączone są poszczególne pętle podłogowe. Na zasilaniu montuje się zawory regulacyjne z przepływomierzami (rotametrami), natomiast na powrocie zawory odcinające lub termostatyczne, pozwalające na montaż siłowników termoelektrycznych.

Rotametr to przezroczysta komora z pływakiem, wskazującym aktualny przepływ wody w litrach na minutę. Skala naniesiona na obudowie pozwala odczytać wartość w górnej krawędzi pływaka. Wystarczy latarka i czysta szmatka, żeby zobaczyć, ile wody faktycznie przepływa przez daną pętlę, bez zdejmowania osłony szafki.

Regulacja przepływu ogrzewania podłogowego l/min na poszczególnych pętlach

Zasada działania jest prosta: krótsze obiegi stawiają mniejszy opór hydrauliczny, więc przy tych samych ustawieniach pompy przepuszczają więcej wody niż dłuższe. Jeśli nie skorygujesz tego śrubą regulacyjną, najkrótsza pętla „kradnie" wodę najdłuższej i podłoga nagrzewa się pasami, a nie równomiernie.

Procedura balansowania krok po kroku:

• Odkręć wszystkie zawory regulacyjne do pozycji maksymalnie otwartej, żeby wyjść z niepewnych ustawień zostawionych przez wykonawcę.
• Całkowicie zamknij zawory na najkrótszych obiegach to tymczasowy punkt startowy, który zapobiega ich natychmiastowemu przegrzaniu.
• Otwórz zawór najkrótszej pętli o jeden obrót i odczekaj trzy minuty, aż woda ustabilizuje się w instalacji.
• Powtarzaj czynność, aż rotametr wskaże wartość docelową z tabeli poniżej.
• Przejdź do kolejnej, nieco dłuższej pętli i ustaw ją o 0,2-0,3 l/min wyżej niż poprzednia.
• Po wyregulowaniu wszystkich obiegów wróć do pierwszego i skoryguj ostatecznie, bo zmiana jednego zaworu wpływa na resztę układu.

Czas potrzebny na całość to zwykle 45-90 minut. Po zakończeniu pompa powinna pracować cicho, bez metalicznego szumu i wibracji.

Tabela przepływu a długość obiegu ile litrów na minutę ustawić

Wartości wynikają z normy PN-EN 1264, która zakłada moc grzewczą rzędu 50-60 W/m² przy typowej rurze PE-Xa 16×2. Wyższy przepływ w dłuższych obiegach kompensuje większe straty ciśnienia i chroni pompę przed przeciążeniem, a niższa temperatura zasilania zabezpiecza posadzkę przed przegrzaniem, które przy drewnie nie powinno przekraczać 28°C, a przy panelach laminowanych 26°C.

Odpowietrzanie i płukanie instalacji przed regulacją rozdzielacza

Powietrze uwięzione w rurach działa jak korek hydrauliczny. Nawet najstaranniej ustawiony rozdzielacz nie skoryguje mieszanki wody i gazu rotametr będzie skakał, część pętli pozostanie zimna, a pompa zacznie „szumieć jak czajnik". Odpowietrzanie musi więc nastąpić przed balansowaniem.

Procedura odpowietrzania

Na każdym rozdzielaczu znajdziesz zaworki do ręcznego odpowietrzania małe niklowane śruby z gniazdem imbusowym 4 mm lub 5 mm. Klucz imbusowy, śrubokręt płaski oraz miseczka na wodę to jedyne narzędzia, jakich potrzebujesz. Zanim odkręcisz zawór, ustaw pompę na najniższy bieg i poczekaj, aż wskaźnik ciśnienia pokaże wartość 1,5-2,0 bar.

Odkręcaj zaworki powoli, zaczynając od najwyżej położonego obiegu. Słuchaj syku gdy pojawi się ciągły strumień wody bez bąbelków, zamknij zawór i przejdź do następnego. Po odpowietrzeniu wszystkich pętli uzupełnij ciśnienie do zalecanego przez producenta zakresu (zwykle 1,5-2,0 bar dla domu jednorodzinnego).

Płukanie instalacji jest osobnym krokiem i wykonuje się je zwykle przy rozruchu nowej podłogówki. Polega na przepuszczeniu przez każdy obieg czystej wody pod zwiększonym ciśnieniem przez 10-15 minut, co usuwa resztki glikolu, opiłków i pianki montażowej. Jeśli kupujesz używaną instalację albo przeprowadzasz remont po kilku latach eksploatacji, sprawdź filtry siatkowe na powrocie rozdzielacza ich zapchanie samo w sobie potrafi zatrzymać połowę przepływu.

Regulacja termostatyczna i automatyczna głowice, siłowniki, harmonogramy

Zawory termostatyczne na powrocie rozdzielacza pozwalają zamontować siłowniki termoelektryczne, które otwierają lub zamykają obieg w zależności od sygnału z regulatora pokojowego. To właśnie dzięki nim salon nagrzewa się do 21°C w ciągu dnia, a sypialnia pozostaje chłodniejsza nocą bez ręcznego grzebania w rozdzielaczu.

Głowica termoelektryczna działa na zasadzie rozszerzalności cieplnej wosku lub cieczy umieszczonej w niewielkim cylindrze. Gdy regulator pokojowy poda napięcie 230 V, siłownik otwiera zawór w ciągu 2-3 minut. Przy sterowaniu bezprzewodowym lub systemie smart home stosuje się siłowniki 24 V lub bezprzewodowe moduły radiowe, których czas reakcji jest jeszcze krótszy.

Regulacja ogrzewania podłogowego z pompą ciepła niższe temperatury zasilania

Pompa ciepła pracuje najefektywniej przy niskiej różnicy temperatur między źródłem a odbiornikiem. Zamiast tradycyjnych 50-55°C podłogówka zasilana pompą potrzebuje zaledwie 30-35°C, co obniża współczynnik COP nawet o 0,8-1,2 w porównaniu z kotłem gazowym.

Krzywa grzewcza w sterowniku pompy musi więc być łagodniejsza, a zawór mieszający ustawiony niżej. Gdy temperatura na zewnątrz spada poniżej -5°C, pompa automatycznie podnosi temperaturę zasilania o 3-5°C, żeby zrekompensować rosnące straty budynku. Przy podłogówce nie należy wtedy otwierać wszystkich pętli na maksa, bo strumień wody o wyższej temperaturze szybko przegrzeje posadzkę.

Przy pompie ciepła nie przekraczaj 45°C na zasilaniu, chyba że projekt instalacji wyraźnie to przewiduje. Każdy dodatkowy stopień powyżej tej wartości obniża COP o około 0,1 i zwiększa zużycie prądu sprężarki. Jeśli mimo obniżenia temperatury pompa wciąż pracuje z pełną mocą przez długie godziny, przyczyną jest najczęściej niezbalansowana hydraulika albo niedostateczna izolacja budynku.

Specyfika sterowania strefowego

Pompa ciepła reaguje wolniej niż kocioł, bo kompresor potrzebuje kilku minut na osiągnięcie pełnej mocy. Dlatego w strefach o dużej bezwładności, takich jak salon z dużymi oknami, warto zaprogramować temperaturę komfortową z wyprzedzeniem 60-90 minut, a nie polegać na szybkiej korekcie w czasie rzeczywistym.

Najczęstsze błędy przy ustawianiu rozdzielacza i kiedy wezwać instalatora

Najczęstszy grzech to regulacja „na czuja" czyli otwarcie wszystkich zaworów na maksimum i liczenie, że pompa jakoś sobie poradzi. Drugą plagą jest ignorowanie odpowietrzania, przez co rotametry wskazują wartości niemające nic wspólnego z rzeczywistością. Trzecia, najpoważniejsza w skutkach pomyłka, to regulacja podłogówki przy zamkniętym zaworze mieszającym albo wyłączonej pompie obiegowej, co prowadzi do błędnych odczytów i pozornego sukcesu.

Równie częstym błędem jest pomijanie różnicy długości obiegów. Instalator montuje wszystkie rotametry na 2 l/min, bo takie ustawienie widział na szkoleniu. Tymczasem w domu o powierzchni 180 m² pętla przy kotle ma 40 m, a ta na poddaszu 95 m. Przy identycznych nastawach krótki obieg grzeje dwukrotnie mocniej niż długi, a rachunek rośnie, bo pompa musi pokonać zbyt wysokie opory.

Sygnały, że regulacja nie wystarcza i potrzebujesz specjalisty:

• Metaliczny szum albo gwizd w rurach, szczególnie nocą, gdy instalacja pracuje na obniżonej mocy.
• Strefy, które pozostają zimne mimo kilkukrotnej korekty przepływu na rotametrze.
• Różnica ciśnienia między zasilaniem a powrotem większa niż 0,5 bar przy normalnej pracy pompy.
• Widoczne wycieki, ślady korozji na belce rozdzielacza albo pęknięcia na złączkach.
• Skoki temperatury zasilania powyżej 5°C w krótkich odstępach czasu, co wskazuje na wadliwy zawór mieszający.

Kiedy samodzielna regulacja wystarczy

Jeśli dysponujesz rotametrami, kluczem imbusowym i godziną wolnego czasu, poprawnie ustawisz rozdzielacz w typowej instalacji o 6-10 obiegach. Potrzebujesz do tego jeszcze tabeli przepływu, latarki oraz odrobiny cierpliwości, bo kaskadowa zmiana jednego zaworu wpływa na pozostałe.

Rozdzielacz ogrzewania podłogowego to nie „magiczne pudełko", które samo się dostraja. Prawidłowe ustawienie wymaga świadomego podejścia do różnicy długości obiegów, temperatury zasilania i ciśnienia w instalacji. Po poprawnym zbalansowaniu pompa pracuje ciszej, podłoga oddaje ciepło równomiernie, a Ty płacisz za ogrzewanie realnie mniej, bez straty komfortu termicznego w żadnym pomieszczeniu.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe badania i wyznaczanie parametrów), dane techniczne zaworów i siłowników publikowane przez producentów armatury grzewczej (Danfoss, PURMO), wytyczne ITB dotyczące instalacji ogrzewania podłogowego w budynkach mieszkalnych, katalogi pomp ciepła z zakresami COP dla temperatury zasilania 35°C. Dodatkowe informacje o zasadach regulacji hydraulicznej dostępne na stronie internetowej Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS) oraz w materiałach Głównego Urzędu Nadzoru Budowlanego dotyczących warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
