Zimna podłoga mimo grzania? Odpowietrzanie ogrzewania podłogowego krok po kroku

Grzejesz pełnym kotłem, a podłoga w łazience wciąż przypomina kamienną posadzkę, podczas gdy w sypialni czujesz wyraźne ciepło. W około 80% przypadków źródłem tej dysproporcji nie jest sam kocioł ani pompa, lecz jeden, często pomijany problem: zapowietrzona instalacja ogrzewania podłogowego. W pętlach grzewczych gromadzą się wtedy korki powietrzne, które blokują przepływ wody i zaburzają równomierne oddawanie ciepła przez wylewkę. Skuteczne uruchomienie ogrzewania podłogowego opiera się więc na trzech filarach: starannej próbie szczelności, precyzyjnym odpowietrzeniu każdej pętli oraz świadomej regulacji hydraulicznej rozdzielacza. Poniżej znajdziesz pełną ścieżkę od pierwszego rozruchu po sezonową eksploatację, opartą na konkretnych wartościach ciśnienia, temperatury i przepływu, bez domysłów i bez „na oko".

• Zapowietrzone ogrzewanie podłogowe objawy, które musisz znać
• Próba szczelności i harmonogram rozruchu podłogówki na 7 dni
• Odpowietrzanie pętla po pętli praktyczna instrukcja krok po kroku
• Regulacja rozdzielacza i przepływów po odpowietrzeniu podłogówki
• Eksploatacja sezonowa i poza sezonem letnie chłodzenie pompą ciepła
• Kiedy wezwać fachowca sygnały alarmowe

Zapowietrzone ogrzewanie podłogowe objawy, które musisz znać

Powietrze w instalacji podłogowej nie pozostaje niewidoczne. Najczęściej daje o sobie znać charakterystycznymi szumami metalicznym bulgotaniem w rozdzielaczu, stukaniem w rurkach lub sykiem przy zaworach odpowietrzających. Te dźwięki powstają, gdy pęcherzyki gazów rozpuszczonych w wodzie wydzielają się pod wpływem wzrostu temperatury i zaczynają przemieszczać się z prądem czynnika.

Równomierność nagrzewania podłogi to drugi, niezwykle wymowny wskaźnik. Jeśli jedna pętla grzeje wyraźnie słabiej od pozostałych, a na powierzchni wylewki widoczny jest „wyspowy" rozkład temperatur, niemal na pewno masz do czynienia z poduszką powietrzną blokującą przepływ w danej sekcji. Pomiar pirometrem potwierdza zwykle różnicę rzędu 4-6°C między sąsiednimi strefami, mimo identycznego ustawienia przepływomierzy na rozdzielaczu.

Objawy bywają też mniej oczywiste. Wydłużony czas nagrzewania pomieszczenia, konieczność ustawiania wyższej temperatury zasilania dla uzyskania komfortu, a nawet chwilowe wahania ciśnienia w manometrze wszystko to może sygnalizować narastający problem z odpowietrzeniem. Z mojego doświadczenia wynika, że aż siedem symptomów zasługuje na natychmiastową reakcję:

• nierównomierne nagrzewanie posadzki (zimne smugi przy krawędziach)
• metaliczne bulgotanie w szafce rozdzielacza
• stukanie lub trzaski w rurkach podczas pracy pompy
• wydłużony czas osiągania zadanej temperatury w pomieszczeniu
• spadek ciśnienia w instalacji o ponad 0,05 MPa w ciągu doby
• widoczne pęcherzyki powietrza w przezroczystych elementach odpowietrzników
• wyraźna różnica temperatury zasilania i powrotu na tej samej pętli powyżej 8°C

Wskazówka: Pomiar temperatury podłogi pirometrem w 9 punktach siatki (narożniki, środek, krawędzie) daje obiektywny obraz rozprowadzenia ciepła. Różnice powyżej 3°C między skrajnymi punktami jednej pętli wymagają interwencji.

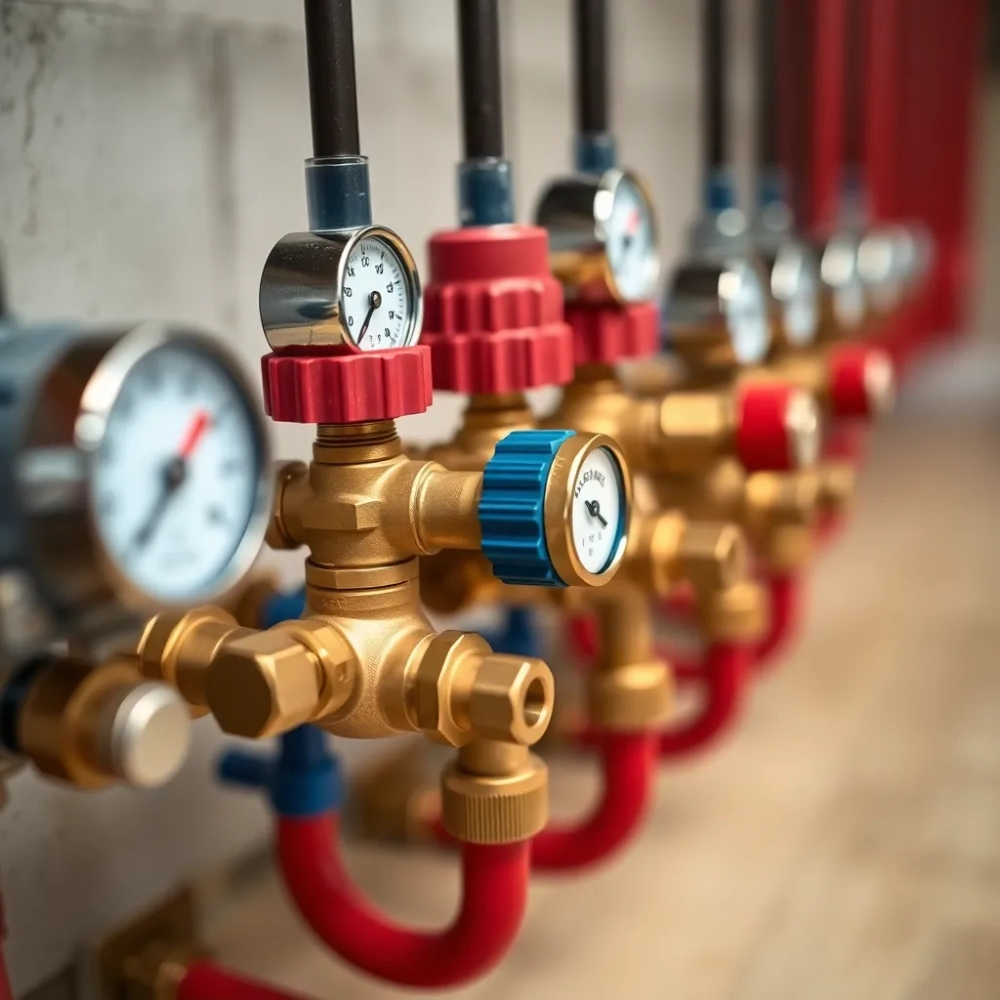

Próba szczelności i harmonogram rozruchu podłogówki na 7 dni

Zanim w ogóle pomyślisz o odpowietrzaniu, instalacja musi przejść próbę ciśnieniową. To nie formalność, lecz jedyny sposób, by upewnić się, że żadne połączenie zaciskane, skręcane ani zgrzewane nie zacznie „pocić się" wodą po zalaniu wylewką. Ciśnienie próbne wynosi zwykle 0,4-0,6 MPa, czyli dwukrotność wartości roboczej, a czas utrzymania minimum 30 minut bez spadku.

Po próbie ciśnieniowej przychodzi czas na właściwy harmonogram pierwszego rozruchu. Jego tempo dyktuje przede wszystkim typ wylewki. Jastrych anhydrytowy (płynny) osiąga pełną wytrzymałość po około 7 dniach od wylania, choć producenci zalecają ostrożne suszenie nawet przez 28 dni. Wariant cementowy wymaga znacznie dłuższego dojrzewania zwykle 21-28 dni zanim można bezpiecznie podnosić temperaturę czynnika.

Poniższy harmonogram dotyczy jastrychu anhydrytowego i zakłada powolne, kontrolowane wygrzewanie konstrukcji. Podnoszenie temperatury zasilania o 5°C na dobę pozwala uniknąć naprężeń termicznych, które w skrajnych przypadkach prowadzą do spękań wylewki lub odspojenia rurek od podłoża.

Ciśnienie robocze 0,2-0,3 MPa nie jest przypadkowe. Zapewnia ono odpowiedni zapas na kompensację rozszerzalności cieplnej wody oraz umożliwia poprawną pracę automatyki pogodowej bez ryzyka włączenia zaworu bezpieczeństwa. Niższe wartości grożą kawitacją pompy obiegowej, wyższe zaś mogą uszkodzić cienkościenne rurki PEX w newralgicznych miejscach, zwłaszcza przy złączkach.

Dopuszczalny spadek ciśnienia podczas próby szczelności to maksymalnie 0,02 MPa w ciągu 24 godzin. Każdy większy ubytek oznacza nieszczelność, którą trzeba zlokalizować przed przystąpieniem do rozruchu. Najczęściej winowajcą okazuje się źle dokręcone połączenie przy rozdzielaczu, rzadziej uszkodzona rurka PEX/Al/PEX przebita w trakcie montażu wylewki.

Uwaga: Próba szczelności musi być wykonana PRZED wylaniem jastrychu. Po zalaniu wylewką dostęp do rurek jest praktycznie zerowy, a ewentualna naprawa wiąże się z kuciem posadzki. Koszt takiej pomyłki liczony jest zwykle w tysiącach złotych.

Odpowietrzanie pętla po pętli praktyczna instrukcja krok po kroku

Samo odpowietrzanie ogrzewania podłogowego to proces żmudny, ale wyjątkowo logiczny. Kluczem jest praca na jednej pętli na raz, przy zamkniętych pozostałych obiegach. Dzięki temu cały strumień wody przepływa przez wybraną sekcję z maksymalną prędkością, wypychając pęcherzyki powietrza ku górze, do automatycznych odpowietrzników na rozdzielaczu.

Pierwszym krokiem jest ustawienie pompy obiegowej na najwyższy bieg (III lub maksymalna krzywa) oraz zamknięcie wszystkich zaworów regulacyjnych na rozdzielaczu. Następnie otwierasz jedną pętlę tę najdłuższą lub położoną najdalej od rozdzielacza i pozwalasz wodzie krążyć przez około 5-8 minut. W tym czasie obserwujesz przezroczysty kapturek odpowietrznika automatycznego na zasilaniu rozdzielacza; powinien pojawić się w nim strumień pęcherzyków, a po chwili czysta woda.

Kolejność odpowietrzania pętli ma znaczenie. Zaczynaj od pętli najdalej położonych, stopniowo przesuwając się ku tym bliższym rozdzielacza. Wynika to z faktu, że dłuższe obiegi mają większą objętość wewnętrzną i gromadzą proporcjonalnie więcej powietrza. Próba odpowietrzenia wszystkich pętli jednocześnie daje efekt rozcieńczenia woda po prostu omija najbardziej zapowietrzone sekcje.

Po odpowietrzeniu każdej pętli zakręcasz ją i przechodzisz do następnej, notując czas trwania oraz uzyskany przepływ na rotametrze. Po zakończeniu całej procedury pozostaw otwarte wszystkie pętle i przeprowadź drugą rundę odpowietrzania z mojego doświadczenia wynika, że po pierwszym przebiegu usuwasz około 70-80% powietrza, a dopiero druga runda dobija resztę.

Najczęstsze błędy przy samodzielnym odpowietrzaniu:

• Odpowietrzanie wszystkich pętli jednocześnie efekt rozcieńczenia przepływu
• Zbyt krótki czas pracy jednej pętli (poniżej 3 minut)
• Brak drugiej rundy odpowietrzania po ustabilizowaniu ciśnienia
• Pomijanie ręcznych odpowietrzników na końcówkach pętli w łazienkach
• Uruchamianie instalacji z maksymalną temperaturą zasilania „aby szybciej wyszło powietrze"

Piąty punkt wymaga szczególnego podkreślenia. Wysoka temperatura zasilania (powyżej 50°C) na etapie odpowietrzania powoduje gwałtowne wydzielanie się gazów rozpuszczonych w wodzie, co paradoksalnie zwiększa ilość mikropęcherzyków w instalacji. Efekt jest odwrotny do zamierzonego zamiast usunąć powietrze, rozprowadzasz je drobną frakcją po całym obiegu.

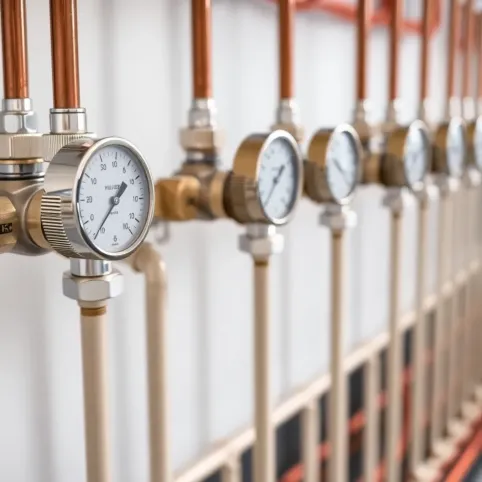

Regulacja rozdzielacza i przepływów po odpowietrzeniu podłogówki

Po zakończeniu odpowietrzania nadchodzi moment, w którym wielu inwestorów popełnia kluczowy błąd zostawia ustawienia fabryczne rozdzielacza i liczy, że system „sam się wyreguluje". Tymczasem regulacja hydrauliczno-cieplna to osobny rozdział wiedzy, bez którego nawet idealnie odpowietrzona instalacja nie odda pełni swoich możliwości.

Sercem regulacji są rotametry (przepływomierze) umieszczone na zasilaniu każdej pętli. Wskazują chwilowy przepływ wody w litrach na minutę i pozwalają precyzyjnie dobrać natężenie przepływu do zapotrzebowania cieplnego konkretnego pomieszczenia. Wartości odczytujesz z podziałki naniesionej na korpusie większość rotametrów kalibrowana jest w zakresie 0,5-5 l/min.

Równoważenie temperatur w poszczególnych pomieszczeniach wymaga systematycznego podejścia. Najskuteczniejsza metoda polega na pomiarze temperatury powietrza w każdym pokoju po minimum 24 godzinach stabilnej pracy instalacji. Pomieszczenia zbyt ciepłe oznaczają zbyt wysoki przepływ zmniejszasz go na rotametrze o 0,1-0,2 l/min i czekasz kolejne 24 godziny. Pomieszczenia zbyt chłodne sygnalizują odwrotną potrzebę.

Termostaty pokojowe współpracujące z siłownikami termoelektrycznymi na rozdzielaczu to obecnie standard. Siłownik zamontowany na zaworze regulacyjnym zamyka lub otwiera przepływ w zależności od sygnału z termostatu, a krzywa grzewcza kotła lub pompy ciepła dba o stabilność temperatury zasilania. Tam, gdzie zależy Ci na prostocie, sprawdzają się termostaty analogowe z kapilarą; tam, gdzie liczy się precyzja i zdalne sterowanie wersje cyfrowe z protokołem Modbus lub bezprzewodowe.

Zawory regulacyjne (bez siłowników) montuje się zwykle w mniejszych instalacjach lub tam, gdzie regulacja odbywa się ręcznie raz w sezonie. Siłowniki termoelektryczne są droższe, ale eliminują konieczność biegania po pokojach z termometrem. Ich koszt zwraca się zwykle w ciągu dwóch-trzech sezonów dzięki niższemu zużyciu gazu lub prądu.

Rada praktyka: Po każdej zmianie ustawień na rozdzielaczu odczekaj minimum 24 godziny przed kolejną korektą. Wylewka anhydrytowa akumuluje ciepło, więc reakcja na zmianę przepływu bywa opóźniona o kilkanaście godzin. Zbyt nerwowe korygowanie prowadzi do „przeregulowania" i efektu huśtawki.

Eksploatacja sezonowa i poza sezonem letnie chłodzenie pompą ciepła

Ogrzewanie podłogowe to nie tylko zimowy komfort. Posiadacze pomp ciepła mogą wykorzystać tę samą infrastrukturę do pasywnego chłodzenia latem pod warunkiem, że pompa obsługuje funkcję „reversible" lub „chłodzenie". W trybie chłodzenia przez pętle podłogowe przepływa woda o temperaturze 16-20°C, odbierając ciepło z pomieszczenia i oddając je do gruntu przez dolne źródło pompy.

Aktywacja funkcji chłodzenia wymaga kilku zmian w ustawieniach automatyki. Przede wszystkim wyłączasz krzywą grzewczą i przełączasz system na tryb letni temperatura zasilania spada wówczas z projektowych 35-45°C do zakresu 16-20°C. Jednocześnie warto zadbać o punkty rosy: przy zbyt niskiej temperaturze zasilania na powierzchni wylewki może skroplić się para wodna, prowadząc do zawilgocenia posadzki. Standardowym zabezpieczeniem jest czujnik punktu rosy montowany w pomieszczeniu referencyjnym, który blokuje chłodzenie, gdy wilgotność względna przekracza 70-75%.

Konserwacja przed sezonem grzewczym to lista kilku konkretnych czynności, które warto wykonać w sierpniu lub na początku września. Ciśnienie w instalacji sprawdzasz manometrem jeśli spadło poniżej 0,18 MPa, uzupełniasz wodą przez zawór do napełniania. Odpowietrzniki automatyczne na rozdzielaczu kontrolujesz wzrokowo, a te ręczne na końcówkach pętli w łazienkach odkręcasz na chwilę, by wypuścić ewentualne resztki powietrza. Siłowniki termoelektryczne testujesz ręcznie, zdejmując je z zaworów na kilka sekund i obserwując ruch trzpienia.

Raz w roku warto też przeprowadzić kontrolę wizualną szafki rozdzielacza. Korozja na złączkach, ślady wycieków (nawet wyschnięte zacieki), osad kamienny na zaworach wszystko to sygnały ostrzegawcze. Wymiana uszczelek siłowników to koszt rzędu 15-30 zł za sztukę, a pozwala uniknąć niespodziewanej awarii w środku stycznia.

Kiedy wezwać fachowca sygnały alarmowe

Niektóre objawy wykraczają poza zakres samodzielnej regulacji i wymagają interwencji wykwalifikowanego instalatora. Spadek ciśnienia o ponad 0,05 MPa w ciągu doby przy zamkniętej instalacji to zawsze powód do zatrzymania pompy i poszukiwania wycieku. Wilgotne plamy na posadzce lub ścianach, nawet pozornie suche po kilku godzinach, mogą oznaczać mikrouszkodzenie rurki PEX w warstwie wylewki lokalizacja takiego miejsca wymaga kamery termowizyjnej lub próby ciśnieniowej z podziałem na sekcje.

Migotanie wskaźnika rotametru przy stałym ustawieniu to kolejny sygnał ostrzegawczy. Świadczy o niestabilności przepływu spowodowanej prawdopodobnie uszkodzonym zaworem regulacyjnym lub zatkaniem filtra siatkowego na zasilaniu rozdzielacza. W obu przypadkach naprawa wymaga demontażu elementu rozdzielacza pracy, którą lepiej powierzyć osobie z doświadczeniem w systemach wodno-grzewczych.

Wybierając serwisanta, zwróć uwagę na trzy kwestie: czy dysponuje manometrem precyzyjnym (nie warsztatowym), czy wykonuje pomiary termowizyjne oraz czy jest w stanie okazać certyfikat uprawnień w zakresie instalacji sanitarnych. Pytania, które warto zadać przed rozpoczęciem pracy, dotyczą zakresu gwarancji (zwykle 24-36 miesięcy), metod lokalizacji ewentualnych wycieków oraz kosztu dojazdu i robocizny. Profesjonalista nie unika takich pytań wręcz przeciwnie, szczegółowo na nie odpowiada.

Dokumentacja po pierwszym uruchomieniu: Zachowaj protokół próby szczelności, ustawienia przepływów na każdej pętli oraz datę pierwszego rozruchu. Te informacje stanowią punkt odniesienia przy każdej kolejnej konserwacji i ułatwiają diagnozę przyszłych problemów. Powyższy artykuł zostanie zaktualizowany najpóźniej 12 miesięcy od publikacji.

Mini-glosariusz pojęć

Rozdzielacz element instalacji złożony z belki zasilającej i powrotnej, wyposażony w rotametry, zawory regulacyjne oraz odpowietrzniki automatyczne. Pozwala sterować przepływem każdej pętli niezależnie.

Jastrych anhydrytowy płynna wylewka na bazie siarczanu wapnia (anhydrytu), cechująca się wysoką przewodnością cieplną i szybkim nagrzewaniem. Wymaga staranniejszego suszenia przed pierwszym rozruchem niż jastrych cementowy.

Zawór odpowietrzający element automatyczny lub ręczny umożliwiający usunięcie powietrza z najwyższych punktów instalacji. W rozdzielaczach podłogowych montowany standardowo na belce zasilającej.

Pytania, które padają najczęściej

Czy mogę odpowietrzyć podłogówkę bez spuszczania wody? Tak, cała procedura odbywa się na wodzie obiegowej przy pracującej pompie. Spuszczanie czynnika jest konieczne tylko przy wymianie płynu lub poważnej awarii.

Jak często powtarzać odpowietrzanie? Przy prawidłowo działającej instalacji wystarczy kontrola raz w roku, przed sezonem grzewczym. Częstsze odpowietrzanie sugeruje problem z naczyniem wzbiorczym lub przenikaniem powietrza przez uszczelnienia.

Czy temperatura zasilania 50°C nie uszkodzi rurek? Rurki PEX/Al/PEX wytrzymują temperaturę roboczą do 70°C przy ciśnieniu 0,6 MPa. Wartość 45-50°C mieści się więc znacznie poniżej granicy bezpieczeństwa, a jednocześnie zapewnia komfort cieplny przy ΔT 5-8°C.

Jeśli właśnie stoisz przed pierwszym uruchomieniem swojej podłogówki albo od dawna podejrzewasz, że w instalacji czai się powietrze zacznij od próby szczelności i harmonogramu siedmiodniowego. Opisane wartości ciśnienia, temperatury i przepływu nie są przypadkowe: wynikają z fizyki wody w niskotemperaturowych obiegach grzewczych i z doświadczeń tysięcy instalacji oddanych do użytku w polskich warunkach klimatycznych. Powodzenia albo, jeśli wolisz powierzyć to komuś z uprawnieniami, wiesz już, o co dokładnie zapytać fachowca.

Źródła i normy

Podstawą opracowania były wytyczne normy PN-EN 1264 (Ogrzewanie podłogowe instalacje i komponenty), normy PN-EN 12831 dotyczącej obliczania zapotrzebowania na ciepło oraz wytycznych producentów systemów rur PEX/Al/PEX i jastrychów anhydrytowych. Zalecenia dotyczące prób ciśnieniowych oparto na normie PN-EN 805 (Zaopatrzenie w wodę wymagania), a aspekty chłodzenia pasywnego na raportach technicznych Europejskiego Stowarzyszenia Pomp Ciepła (EHPA). Dane liczbowe dotyczące przepływów i mocy grzewczych zaczerpnięto z katalogów wiodących producentów systemów podłogowych oraz z własnych pomiarów prowadzonych w ramach nadzoru inwestorskiego. Aktualizacja: artykuł będzie podlegał rewizji nie rzadziej niż raz na 12 miesięcy.
