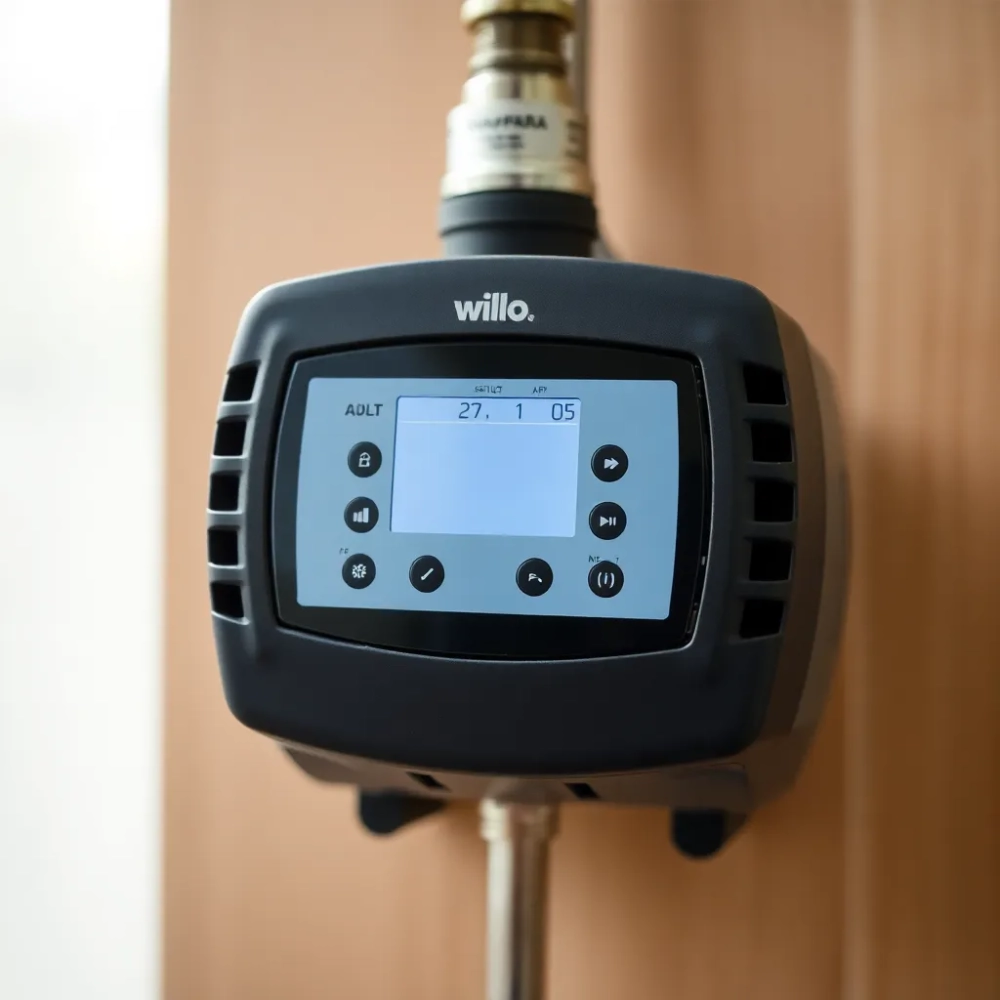

Pompa Wilo do podłogówki jak ustawić i nie przepłacać za prąd

Źle ustawiona pompa obiegowa w instalacji podłogowej potrafi zjeść nawet 30% budżetu grzewczego, a wentyl silnika w sypialni potrafi doprowadzić do szewskiej pasji. Sprawa nie jest jednak zero-jedynkowa i sprowadza się do trzech filarów: zrozumienia krzywej grzewczej, dobrania trybu pracy do charakterystyki hydraulicznej oraz świadomego zsynchronizowania pompy z resztą układu. Poniżej rozkładam ten temat tak, żeby po jednej lekturze dało się przejść od zgadywania do świadomego strojenia.

• Krzywa grzewcza i temperatura zasilania podłogówki
• Wilo Para a oszczędność energii w ogrzewaniu podłogowym
• Najczęstsze błędy przy ustawianiu pompy Wilo na podłogówkę
• Dobór średnicy i równoważenie hydrauliczne
• Sterowanie pogodowe i współpraca z kotłem
• Diagnostyka pracy i typowe objawy nieprawidłowości
• Normy i przepisy odniesienia

Krzywa grzewcza i temperatura zasilania podłogówki

Krzywa grzewcza to matematyczna zależność między temperaturą panującą na zewnątrz a temperaturą wody zasilającej obieg podłogowy. Jej prawidłowe wyznaczenie stanowi punkt wyjścia do ustawienia pompy Wilo Para, ponieważ to właśnie ta temperatura decyduje o różnicy ciśnień, jaką musi wytworzyć urządzenie.

Najczęściej spotykany punkt odniesienia to -10°C na zewnątrz przy 35°C zasilania. Przy takim ustawieniu większość instalacji podłogowych pracuje komfortowo, a temperatura powierzchni posadzki oscyluje w granicach 24-26°C, co odpowiada normie PN-EN 1264 dotyczącej komfortu cieplnego w pomieszczeniach mieszkalnych. Wartość ta jest jednocześnie zgodna z zaleceniami projektowymi większości producentów rur PE-Xa i PE-RT II stosowanych w ogrzewaniu płaszczyznowym.

Sama krzywa ma nachylenie, które określa się w przedziale od 0,6 do 1,5. Niższe wartości (0,6-0,8) stosuje się w dobrze ocieplonych budynkach pasywnych i energooszczędnych, gdzie zapotrzebowanie na ciepło nie przekracza 50 W/m². Wyższe (1,0-1,5) sprawdzają się w starszym budownictwie, gdzie straty cieplne potrafią sięgać 100-120 W/m² przy temperaturze projektowej -20°C zgodnie z normą PN-EN 12831.

Współczynnik nachylenia krzywej wpływa bezpośrednio na to, jak agresywnie pompa musi reagować na spadek temperatury zewnętrznej. Przy nachyleniu 1,2 każdy stopień mrozu poniżej punktu odniesienia podnosi temperaturę zasilania o 1,2°C, co przekłada się na proporjonalny wzrost wymaganego ciśnienia dyspozycyjnego. To właśnie dlatego charakterystyka pompy musi być dobierana z marginesem co najmniej 15% względem wartości szczytowej.

Pamiętaj, że krzywa grzewcza to narzędzie kompensacji pogodowej, a nie osobny tryb pompy. Wilo Para w trybie stałego ciśnienia współpracuje z nią pośrednio, reagując na zmianę oporów hydraulicznych wynikającą ze wzrostu lepkości wody przy niższych temperaturach zasilania.

Wilo Para a oszczędność energii w ogrzewaniu podłogowym

Pompy z serii Wilo Para należą do klasy urządzeń o wysokiej sprawności hydraulicznej, osiągającej współczynnik EEI ≤ 0,20 zgodnie z wymogami Dyrektywy ErP (Rozporządzenie Komisji (UE) nr 622/2012). W praktyce oznacza to, że urządzenie zużywa średnio o 60-80% mniej energii elektrycznej niż stare pompy trójstopniowe sprzed 2013 roku. Różnica na rachunku za prąd potrafi wynieść od 300 do nawet 900 zł rocznie przy domu o powierzchni 150 m².

Sercem oszczędności jest bezszczotkowy silnik z magnesami trwałymi, sterowany elektronicznie w zakresie od 8 do 45 W mocy pobieranej. Prędkość obrotowa dopasowuje się automatycznie do aktualnego zapotrzebowania na przepływ, który w typowej podłogówce waha się od 0,3 do 1,2 m³/h na obieg. Automatyczna deblokada wirnika dodatkowo chroni urządzenie przed zatarciem po dłuższym postoju, co wydłuża żywotność do około 15 lat ciągłej pracy.

Kluczowym trybem pracy dla podłogówki pozostaje stała różnica ciśnień (Δp-c), która utrzymuje zadaną wysokość podnoszenia niezależnie od zmian przepływu w instalacji. Ten wariant sprawdza się w układach z termostatycznymi zaworami regulacyjnymi na rozdzielaczu, gdzie otwieranie i zamykanie obiegów zmienia opory w sposób ciągły. Alternatywą jest tryb stałej prędkości obrotowej, ale ten sprawdza się wyłącznie w bardzo prostych instalacjach bez automatyki pogodowej.

Drugim trybem godnym uwagi jest zmienna różnica ciśnień (Δp-v), w której pompa obniża ciśnienie przy mniejszym zapotrzebowaniu na przepływ. Sprawdza się on w układach z ogrzewaniem płaszczyznowym o małych oporach, gdzie spadek ciśnienia nie przekracza 0,8 m słupa wody. Niestety, w typowej instalacji podłogowej z rurami PE-Xa 16×2 w układzie ślimakowym tryb ten może prowadzić do nierównomiernego rozkładu temperatury między pętlami.

Najczęstsze błędy przy ustawianiu pompy Wilo na podłogówkę

Pierwszy grzech to wybór trybu stałej prędkości obrotowej w układzie z automatycznymi zaworami termostatycznymi. Taka konfiguracja prowadzi do ciągłego „skakania" ciśnienia, hałasu w rurach oraz nierównomiernego rozkładu temperatur między poszczególnymi pomieszczeniami. W skrajnych przypadkach może powodować też przedwczesne zużycie elementów wykonawczych rozdzielacza.

Drugi problem to niedostosowanie nominalnej wysokości podnoszenia pompy do rzeczywistych oporów instalacji. Wielu instalatorów sięga po największy dostępny model „na zapas", co skutkuje pracą urządzenia w dolnym zakresie regulacji, gdzie sprawność spada poniżej 25%. Prawidłowe podejście polega na zmierzeniu oporów lub skorzystaniu z nomogramu strat ciśnienia dla konkretnej średnicy rury i długości pętli.

Trzeci błąd to zignorowanie wymagań dotyczących odpowietrzania instalacji przed pierwszym uruchomieniem. Pompa Wilo Para posiada zintegrowaną funkcję odpowietrzania, ale trwa ona około 10 minut i wymaga otwarcia wszystkich zaworów odcinających. Pominięcie tego krochu skutkuje kawitacją, hałasem i skróceniem żywotności łożysk.

Nie ustawiaj pompy na maksymalną prędkość obrotową „żeby mieć pewność, że wystarczy". To najczęstsza przyczyna szumów hydraulicznych w nocy oraz przyczyna przedwczesnego zużycia silnika. Zbyt wysokie ciśnienie wymusza też szybsze zamykanie zaworów termostatycznych, co generuje uderzenia hydrauliczne.

Czwartym, niemal niewidocznym błędem jest brak synchronizacji czasu pracy pompy z logiką sterownika kotła. Wilo Para domyślnie reaguje na sygnał PWM lub modulację 0-10 V, ale przy starszych kotłach stałopalnych pracuje w trybie autonomicznym. Bez przekaźnika priorytetu ciepłej wody użytkowej pompa może pompować wodę przez wychłodzoną podłogówkę, gdy kocioł przełączy się na zasobnik CWU.

Piąty problem to brak okresowej kontroli nastaw po pierwszym sezonie grzewczym. Instalacja podłogowa wymaga około 4-6 tygodni stabilizacji, zanim osiągnie pełnię parametrów. Wartość krzywej grzewczej dobrana na podstawie obliczeniowego zapotrzebowania na ciepło często wymaga korekty o ±0,2 w zależności od rzeczywistych warunków pogodowych i sposobu użytkowania budynku.

Procedura ustawienia krok po kroku

• Wybierz tryb Δp-c jako bezpieczny punkt wyjścia dla podłogówki.
• Ustaw poziom krzywej grzewczej na sterowniku kotła zgodnie z tabelą producenta rur.
• Zamontuj pompę zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
• Uruchom funkcję automatycznego odpowietrzania na minimum 10 minut.
• Sprawdź ciśnienie w instalacji powinno wynosić 1,2-1,5 bar przy temperaturze 20°C.
• Po 24 godzinach pracy zweryfikuj temperaturę powrotu różnica zasilanie/powrót powinna wynosić 5-10°C.
• Po miesiącu użytkowania skoryguj nachylenie krzywej o ±0,1 jeśli temperatura pomieszczeń odbiega od projektu o więcej niż 1°C.

Strojenie pompy Wilo Para do podłogówki to nie pojedyncze ustawienie, a proces iteracyjny, w którym krzywa grzewcza, tryb pracy i rzeczywisty rozkład hydrauliczny współgrają ze sobą. Trzymanie się domyślnych nastaw z instrukcji rzadko przynosi optymalne efekty. Znajomość fizyki przepływu w pętlach podłogowych pozwala wycisnąć z urządzenia pełnię możliwości, obniżając rachunki i eliminując nocne szumy w instalacji.

Przy modernizacji starego układu grzejnikowego na podłogówkę warto zweryfikować parametry pompy z obliczeniami hydraulicznymi. Wymiana pompy bez dostosowania średnicy rur i średnicy rozdzielacza może przynieść efekt odwrotny do zamierzonego, szczególnie gdy różnica temperatur zasilania i powrotu wzrośnie powyżej 15°C.

Dobór średnicy i równoważenie hydrauliczne

Średnica rury w obiegach podłogowych wynika bezpośrednio z dopuszczalnego spadku ciśnienia i długości pętli. Najpopularniejsza rura PE-Xa 16×2 mm pozwala na prowadzenie pętli o maksymalnej długości 100-120 m przy spadku ciśnienia nieprzekraczającym 20 kPa. Dłuższe pętle wymagają średnicy 18×2 mm lub 20×2 mm, co pozwala obniżyć opory jednostkowe z 200 do 120 Pa/mb.

Równoważenie hydrauliczne polega na ustawieniu identycznego przepływu w każdej pętli rozdzielacza, niezależnie od jej długości. Realizuje się to za pomocą zaworów regulacyjnych na belce powrotnej, które tłumią nadmiar ciśnienia w krótszych obiegach. Pompa Wilo Para odczuwa tę regulację jako zmianę ogólnego oporu instalacji, dostosowując swoją charakterystykę w czasie rzeczywistym.

Kiedy NIE stosować Δp-c

W instalacjach z pojedynczą pętlą Tichelmanna o długości poniżej 40 m oraz w układach grawitacyjnych z dodatkowym wymuszaniem obiegu. Tam lepsze efekty daje praca ze stałą prędkością obrotową ustawioną na podstawie pomiaru przepływu rotametrem.

Kiedy NIE montować Wilo Para 25/8

W instalacjach o zapotrzebowaniu na przepływ poniżej 0,2 m³/h, np. w małych łazienkach z jedną pętlą 30 m. Model 15/7 okaże się tam bardziej adekwatny i energooszczędny, pracując bliżej swojego optimum projektowego.

Sterowanie pogodowe i współpraca z kotłem

Regulator pogodowy obniża temperaturę zasilania w miarę wzrostu temperatury zewnętrznej, co bezpośrednio przekłada się na zmniejszenie obciążenia pompy. Przy 5°C na zewnątrz zasilanie spada do około 28°C, a przy 10°C do zaledwie 22°C. To właśnie w tych zakresach automatyka Wilo Para wykazuje największą przewagę nad pompami nieregulowanymi, obniżając pobór mocy nawet do 8 W.

Sygnalizacja między kotłem a pompą odbywa się najczęściej poprzez styk bezpotencjałowy lub magistralę eBus. Modulacja 0-10 V pozwala precyzyjnie sterować prędkością obrotową proporcjonalnie do zapotrzebowania na ciepło. Taki układ zapewnia najwyższą sprawność sezonową (SPF) sięgającą 3,5-4,0 w pompach ciepła oraz 0,92-0,95 w kotłach kondensacyjnych.

W praktyce montażowej najczęściej spotykanym błędem jest pozostawienie pompy w trybie autonomicznym mimo podłączenia sygnału PWM. Pompa nie przełącza się wtedy na pracę zewnętrzną, a kocioł steruje jedynie własnym palnikiem. W takiej konfiguracji cała korzyść z regulacji pogodowej ogranicza się do obiegu grzewczego, z pominięciem optymalizacji prędkości obiegowej.

Po sezonie grzewczym warto zredukować obroty pompy o jeden stopień w trybie Δp-c, ponieważ mniejsze zapotrzebowanie na ciepło przy wyższych temperaturach zewnętrznych obniża lepkość wody i zmienia charakterystykę oporów instalacji.

Diagnostyka pracy i typowe objawy nieprawidłowości

Objawem źle ustawionej pompy bywa jednostajne szumienie w rurach przy jednoczesnym wolnym nagrzewaniu posadzki. Świadczy to o zbyt niskim ciśnieniu dyspozycyjnym lub o nieprawidłowym równoważeniu hydraulicznym. Pomiar temperatury powrotu na każdej pętli powinien wykazać różnice nie większe niż 2°C większe odchylenia wymagają korekty zaworów regulacyjnych.

Drugim symptomem jest słyszalne „kląkanie" zaworów termostatycznych przy każdym otwarciu kranu z ciepłą wodą. To klasyczny objaw walki hydraulicznej między obiegiem grzewczym a cyrkulacją CWU. Rozwiązaniem jest instalacja zaworu priorytetu CWU lub zaworu przełączającego z siłownikiem, który chwilowo zatrzymuje pompę obiegową podczas grzania wody.

Trzecim, rzadziej dostrzeganym problemem jest kawitacja objawiająca się metalicznym trzeszczeniem w korpusie pompy. Pojawia się, gdy ciśnienie na ssaniu spada poniżej ciśnienia pary nasyconej wody przy danej temperaturze. Dla wody o temperaturze 50°C minimalne ciśnienie absolutne na wlocie pompy wynosi 1,2 bara, co przekłada się na wymagane ciśnienie manometryczne w instalacji rzędu 0,8-1,0 bar przy 20°C.

Wszystkie trzy sytuacje mają jedną wspólną cechę: są łatwe do uniknięcia, jeśli na etapie uruchomienia instalacji poświęci się czas na pomiar i obserwację. Pomiar temperatury powrotu w każdej pętli, odczyt ciśnienia manometrem oraz odsłuch pracy pompy zajmują nie więcej niż 30 minut, a potrafią zaoszczędzić tygodni szukania przyczyn zimnych łazienek.

Normy i przepisy odniesienia

Projektowanie i wykonanie instalacji ogrzewania podłogowego w Polsce podlega normie PN-EN 1264, która reguluje rozkład temperatury powierzchni, odstępy między rurami oraz dopuszczalne temperatury zasilania. Zapotrzebowanie na ciepło oblicza się zgodnie z normą PN-EN 12831, uwzględniającą lokalizację budynku, jakość izolacji oraz zyski cieplne od nasłonecznienia.

Wymagania dotyczące pomp obiegowych reguluje Rozporządzenie Komisji (UE) nr 622/2012 z późniejszymi zmianami (Rozporządzenie 2019/1781), określające klasy sprawności energetycznej EEI. Urządzenia spełniające limit EEI ≤ 0,20 mogą być stosowane w nowych instalacjach zgodnie z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późn. zm.).

Dobór średnic rur oraz prędkości przepływu wody opiera się na wytycznych zawartych w normie PN-92/B-01706 dotyczącej instalacji ogrzewczych. Maksymalna prędkość przepływu wody w rurach z tworzywa sztucznego nie powinna przekraczać 0,8 m/s, co ogranicza hałas i chroni przed erozją ścianek wewnętrznych rury.

Źródła danych i norm: PN-EN 1264, PN-EN 12831, PN-92/B-01706, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Rozporządzenie Komisji (UE) nr 622/2012, Rozporządzenie Komisji (UE) 2019/1781. Dodatkowe informacje techniczne dostępne w katalogach producentów rur oraz instrukcjach montażowych pomp Wilo dostępnych na stronie producenta.
