Jakie wymiary paneli wybrać, żeby nie żałować? Podłogowe i fotowoltaiczne w jednym miejscu

Wybór paneli zaczyna się od linijki i notesu, nie od katalogu producenta. Szerokość, długość, grubość, masa i tolerancje wymiarowe decydują o tym, ile materiału faktycznie wejdzie na podłogę albo ile modułów zmieści się na dachu. Panele wymiary mają znaczenie nie tylko estetyczne, ale przede wszystkim obliczeniowe: od nich zależy zużycie surowca, ilość odpadów, czas montażu i ostateczna cena inwestycji.

• Standardowe wymiary paneli podłogowych
• Wymiary paneli fotowoltaicznych i ich praktyczne znaczenie
• Jak dobrać wymiary paneli do pomieszczenia lub instalacji
• Najczęstsze błędy przy wyborze wymiarów paneli

Standardowe wymiary paneli podłogowych

Panele laminowane występują w kilku znormalizowanych formatach, które wynikają z technologii produkcji płyt HDF oraz logistyki paletowej. Najpopularniejsza deska ma długość 1380 mm i szerokość 193 mm, ale równie często spotyka się warianty 1200×190 mm oraz dłuższe 1845×188 mm. Grubość waha się od 6 do 12 mm, przy czym 8 mm to dziś absolutne minimum dla ruchu domowego.

Wymiar panela podłogowego determinuje przede wszystkim klasę ścieralności AC oraz odporność na wgniecenia. Cieńsza deska (6-7 mm) sprawdza się w sypialniach i garderobach, gdzie nacisk punktowy jest niewielki. Grubsza (10-12 mm) lepiej tłumi dźwięk i leży stabilniej na ogrzewaniu podłogowym, bo ma większą masę powierzchniową.

Tolerancje wymiarowe reguluje norma PN-EN 13329. Dla paneli laminowanych dopuszczalne odchyłki wynoszą ±0,2 mm w grubości oraz ±0,3 mm w szerokości i długości pojedynczej deski. Przekroczenie tych wartości oznacza widoczne szczeliny na łączeniach, zwłaszcza przy dłuższych ścianach.

Panele winylowe (LVT) rządzą się innymi standardami. Standardowa deska ma 1219×184 mm przy grubości 4-5 mm, ale cały system SPC (z rdzeniem kamienno-polimerowym) oferuje formaty 1220×228 mm. Cieńsze winylowe panele lepiej współpracują z ogrzewaniem podłogowym, bo mają mniejszy opór cieplny.

Klasa użyteczności mówi więcej o trwałości niż sam rozmiar. Panele oznaczone symbolem 23/32 nadają się do pomieszczeń mieszkalnych o średnim natężeniu ruchu. Symbol 33/AC5 oznacza już podłogę obiektową, która wytrzyma kilkanaście lat intensywnego użytkowania w hotelu czy biurze.

Wymiary paneli fotowoltaicznych i ich praktyczne znaczenie

Moduły fotowoltaiczne mają jeden dominujący format na rynku europejskim: 1722×1134 mm przy grubości ramy 30-35 mm. To standard tak zwanych paneli typu 60 cell (60 ogniw) oraz większych 72 cell, które osiągają wymiary 2094×1038 mm. Produkcja masowa krzemu wymusza standaryzację, bo każdy niestandardowy rozmiar podnosi koszt o 15-20%.

Moc pojedynczego modułu rośnie wraz z jego powierzchnią, ale nie liniowo. Panel 60-cell o wymiarach 1722×1134 mm generuje nominalnie 440-460 W, natomiast mniejszy moduł 1580×808 mm (40 cell) daje zaledwie 280-310 W. Różnica wynika z gęstości upakowania ogniw oraz strat na krawędziach.

Masa modułu ma znaczenie konstrukcyjne. Standardowy panel waży 21-24 kg, co przy rozstawie montażowym co 1,5-1,8 m oznacza obciążenie dachu rzędu 12-15 kg/m². Wartość ta mieści się w granicach normy PN-EN 1991-1-3 dla dachów skośnych w strefie śniegowej II, ale w III i IV strefie kalkulacja wymaga już indywidualnego projektu.

Rozmiar panela fotowoltaicznego wpływa bezpośrednio na dobór inwertera oraz przekroju kabli. Moduły o wyższym napięciu obwodu otwartego (Voc powyżej 41 V) pozwalają łączyć dłuższe stringi, co zmniejsza liczbę tras kablowych. Dla instalacji 10 kWp na dachu 50 m² optymalny jest układ 22 modułów po 460 W ułożonych w dwójki pionowe lub trójki poziome.

Przy projektowaniu instalacji dachowej liczy się każdy centymetr. Panel o szerokości 1134 mm zostawia po 20-30 mm szczeliny między rzędami, co ułatwia czyszczenie i cyrkulację powietrza pod modułem. Mniejsze szczeliny (10 mm) stosuje się tylko na dachach płaskich z balastem, gdzie wiatr nie wciąga liści.

Jak dobrać wymiary paneli do pomieszczenia lub instalacji

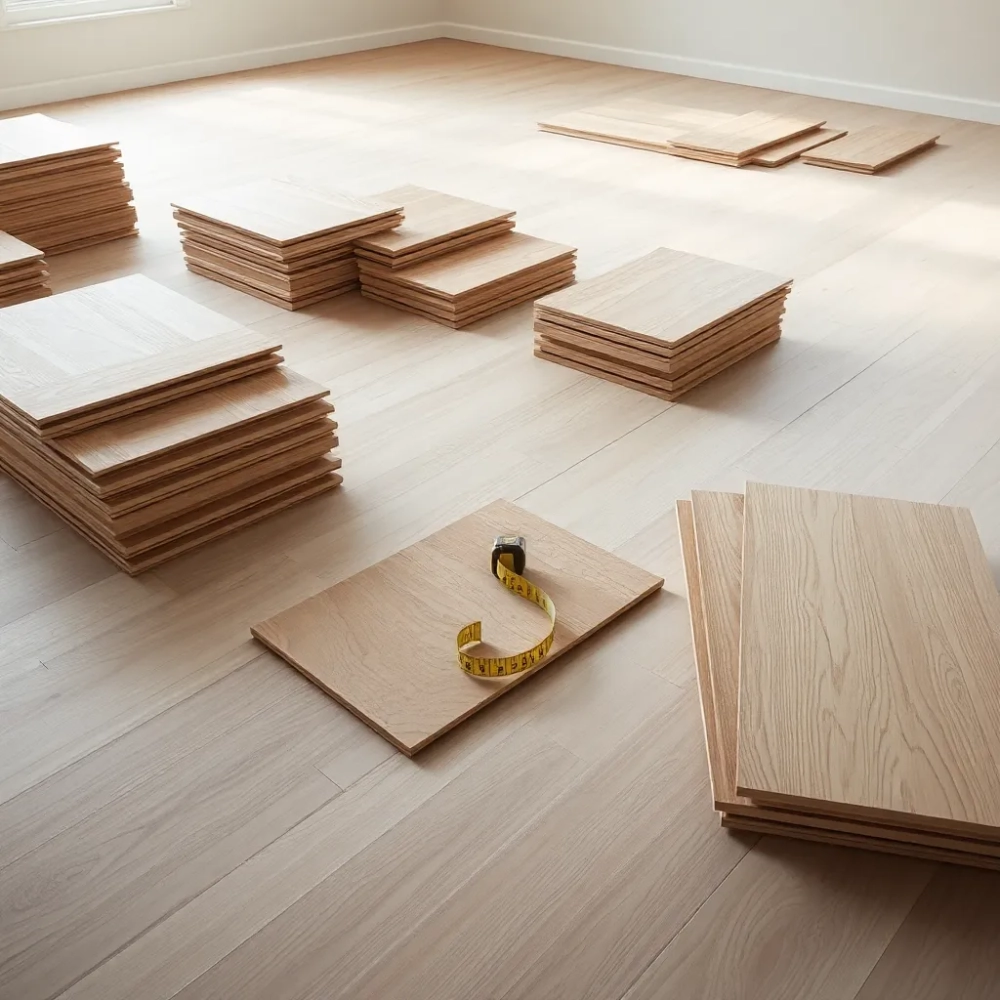

Najpierw mierzy się pomieszczenie, nie panele. Szerokość pokoju podzielona przez szerokość deski daje liczbę pełnych rzędów. Jeśli wynik nie jest liczbą całkowitą, trzeba zaplanować przycinanie pierwszego i ostatniego rzędu, by uniknąć wąskiego paska przy ścianie. Zasada minimum to 5 cm szerokości krańcowej deski.

Długość panela wpływa na kierunek układania. W wąskich korytarzach lepiej sprawdzają się krótsze deski (1200 mm), bo mniej się odkształcają przy sezonowych zmianach wilgotności. W dużych salonach dłuższe formaty (1845 mm) tworzą wrażenie jednolitej powierzchni i zmniejszają liczbę łączeń krótkich boków.

Ogrzewanie podłogowe wymusza cieńsze panele. Opór cieplny deski laminowanej o grubości 8 mm wynosi 0,07 m²K/W, a jej winylowy odpowiednik zaledwie 0,03 m²K/W. Im niższa wartość, tym sprawniej ciepło z rur lub kabli przedostaje się do pomieszczenia. Norma PN-EN 1264 zaleca, by łączny opór wykończenia podłogi nie przekraczał 0,15 m²K/W.

Dach pod panele fotowoltaiczne liczy się w metrach kwadratowych użytecznych, nie całkowitych. Kominy, lukarny i okna połaciowe potrafią zjeść nawet 20% powierzchni. Dla dachu o 40 m² wolnej przestrzeni realnie wchodzi 18-20 modułów po 460 W, co daje instalację 8,3-9,2 kWp.

Przy doborze paneli podłogowych sprawdza się też kierunek padania światła. Panele ułożone prostopadle do okna wykazują mniejszą widoczność łączeń krótszych boków, bo światło nie rzuca na nich cienia. To detal wizualny, ale potrafi zdecydować o końcowym efekcie aranżacji.

Najczęstsze błędy przy wyborze wymiarów paneli

Pierwszy błąd to zakup panela o zbyt małej grubości do intensywnie użytkowanego pomieszczenia. Deska 6 mm ugina się pod stopą i szybko pęka na łączeniu. Taniej dopłacić 15 PLN/m² za grubość 8 mm niż wymieniać podłogę po trzech latach.

Drugi błąd to ignorowanie szczeliny dylatacyjnej. Panele laminowane i winylowe pracują cieplnie w granicach 1-2 mm na metr bieżący. Brak dylatacji progu (8-10 mm) przy drzwiach albo w progach długich korytarzy powoduje wybrzuszenia i trzaski przy zmianie sezonu.

Trzeci błąd dotyczy fotowoltaiki: montaż paneli bez uwzględnienia zacienienia sąsiedniego rzędu. Moduły ustawione pod kątem 30° na dachu płaskim rzucają cień o długości równej swojej wysokości. Rozstaw rzędów musi wynosić co najmniej 1,5×wysokość panela, inaczej zimowa produkcja spada o 20-30%.

Czwarty problem to zły kierunek układania paneli podłogowych względem padania światła. Deski ułożone równolegle do okna eksponują każdą szczelinę. Układ prostopadły rozprasza cień i maskuje drobne niedoskonałości montażowe.

Piąty błąd: niedokładny pomiar pomieszczenia przed zakupem. Dodatek 7-10% na odpad zależy od formatu deski. Dłuższe panele (1845 mm) generują więcej cięć niż krótsze (1200 mm), więc zapas powinien wynosić nawet 12% przy układaniu pod skosem czy w jodełkę.

Panele laminowane o grubości poniżej 6 mm nie powinny trafiać na ogrzewanie podłogowe. Opór cieplny rośnie wraz z masą, a zbyt cienka deska nie oddaje ciepła i przegrzewa się od spodu, co prowadzi do deformacji rdzenia HDF.

Kiedy nie wybierać paneli laminowanych

Do łazienek, pralni i kuchni z intensywnym kontaktem z wodą lepsze będą panele winylowe SPC albo LVT. Rdzeń HDF w laminacie pęcznieje przy kontakcie z wilgocią powyżej 70% RH przez dłużej niż 48 godzin. Żadna powłoka woskowa tego nie powstrzyma.

Kiedy nie montować paneli fotowoltaicznych 60-cell

Na dachach o nachyleniu powyżej 45° albo na małych powierzchniach (poniżej 15 m²) lepiej sprawdzają się moduły 40-cell. Większy panel wymaga większej strefy montażowej i generuje większe siły wiatrowe, co przy stromym dachu może przekroczyć nośność łat.

Jak uniknąć pomyłek przy zamawianiu

Przed złożeniem zamówienia warto narysować rzut pomieszczenia w skali 1:50 i rozrysować układ paneli na kartce milimetrowej. Pozwala to zobaczyć, ile pełnych desek wejdzie, ile trzeba dociąć i jaki zapas zostanie. Takie ćwiczenie zajmuje 20 minut, a potrafi zaoszczędzić kilkaset złotych na poprawkach.

W przypadku fotowoltaiki pierwszym krokiem powinna być analiza zacienienia rocznego. Aplikacje takie jak PVGIS pozwalają zasymulować produkcję dla konkretnej lokalizacji i kąta nachylenia dachu. Wprowadzenie wymiarów modułu do kalkulatora daje natychmiastową odpowiedź, ile sztuk zmieści się w dostępnej przestrzeni.

Przy dużych pomieszczeniach (powyżej 40 m²) warto rozważyć dylatację pośrednią co 8-10 m bieżących podłogi. Ciągła powierzchnia bez przerwy potrafi „pchać" ściany, a po kilku sezonach pojawią się pęknięcia tynku przy listwach przypodłogowych.

Panele podłogowe wybiera się od pomieszczenia, nie od katalogu. Panele fotowoltaiczne wybiera się od dachu i strefy wiatrowej. W obu przypadkach centymetry przekładają się na kilowaty, kilogramy i złotówki. Zmierzenie pomieszczenia oraz sprawdzenie kąta nachylenia dachu przed zakupem zajmuje godzinę i eliminuje 90% typowych błędów inwestorskich.

Źródła danych i norm: PN-EN 13329 (panele laminowane), PN-EN 1264 (ogrzewanie podłogowe), PN-EN 1991-1-3 (obciążenie dachu śniegiem), PVGIS (Joint Research Centre, ec.europa.eu/jrc), raporty branżowe producentów podłóg i modułów fotowoltaicznych publikowane w 2024 roku.
