Rozdzielacz ogrzewania podłogowego – jak naprawdę działa?

Jedna pętla podłogówki parzy w stopy, a sąsiednia ledwo ciepła, choć obie zasilane są z tego samego źródła? Przyczyna prawie zawsze tkwi w rozdzielaczu i sposobie ustawienia przepływów. W tym tekście rozłożymy jego pracę na czynniki pierwsze, pokażemy mechanizm regulacji i podpowiemy, jak uniknąć błędów, które psują komfort w co trzeciej instalacji. Statystyki z kilkuset przeglądów potwierdzają: ponad 70% usterek komfortu cieplnego w podłogówce wynika z niewłaściwego zrównoważenia obiegów, nie z awarii samego źródła ciepła.

• Budowa rozdzielacza i rola każdego elementu
• Jak działa rozdzielacz ogrzewania podłogowego
• Regulacja przepływu krok po kroku
• Najczęstsze błędy montażowe i jak ich uniknąć
• Dobór rozdzielacza do konkretnej instalacji
• Pielęgnacja i konserwacja rozdzielacza

Budowa rozdzielacza i rola każdego elementu

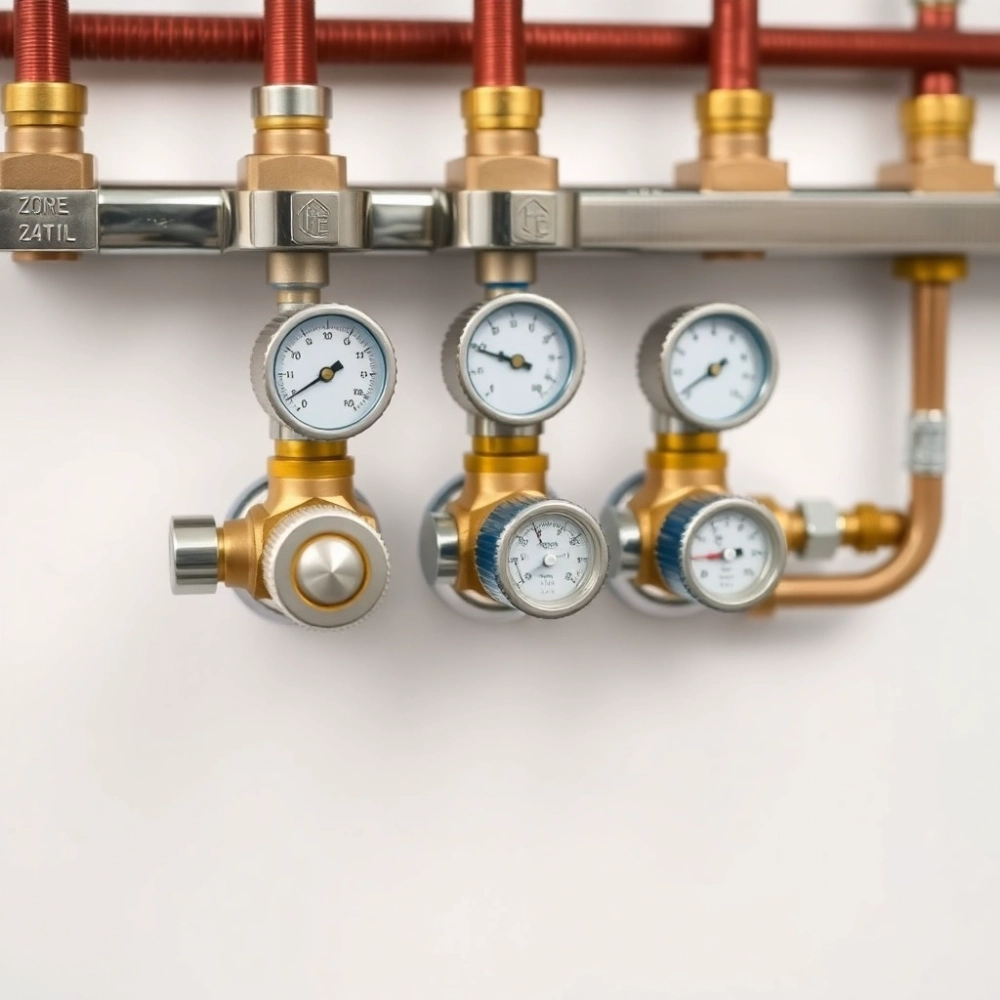

Rozdzielacz ogrzewania podłogowego to niewielka szafa z dwiema belkami i kilkunastoma zaworami, która decyduje o tym, jak ciepło rozkłada się pod stopami w całym domu. Belka zasilająca przyjmuje czynnik grzewczy z kotła lub pompy ciepła, a belka powrotna zbiera wodę już ochłodzoną. Między nimi siedzą elementy regulacyjne, odpowietrzniki i nyple eurokonus, do których podłączasz poszczególne pętle rur.

Materiał belek wpływa na trwałość całej instalacji. Mosiądz dobrze znosi wysokie temperatury i łatwo się montuje, ale reaguje z wodą o odczynie poniżej pH 7, co w instalacjach z aluminium wymaga ochrony inhibitorem. Stal nierdzewna INOX jest obojętna chemicznie i nie koroduje nawet przy agresywnym składzie wody, lecz jej obróbka wymaga precyzyjnych narzędzi. Tworzywo sztuczne (PPSU, PA66 zbrojone włóknem) eliminuje ryzyko korozji i jest lekkie, ale nie toleruje temperatur powyżej 70°C, co wyklucza je w układach bez zaworu mieszającego.

Na belce zasilającej pracują rotametry, czyli przezroczyste cylindry z pływakiem. Pozwalają one odczytać chwilowy przepływ w litrach na minutę, co stanowi podstawę regulacji hydraulicznej. Standardowa pętla 16 mm pobiera 1-2 l/min, a rotametr skaluje się od 0,5 do 6 l/min. Ustawienie pływaka wymaga delikatnego obrotu pokrętłem, ponieważ zbyt mocne dokręcenie zatrzymuje przepływ.

Belka powrotna zawiera zawory termostatyczne z gwintem do głowicy ręcznej lub siłownika elektrycznego. Siłowniki termoelektryczne reagują na sygnał z termostatu i odcinają przepływ, gdy pomieszczenie osiągnie zadaną temperaturę. Całość dopełniają odpowietrzniki automatyczne na obu końcach rozdzielacza, zawory kulowe umieszczane przy zasilaniu i powrocie oraz nyple eurokonus z plastikowymi wkładkami zaciskowymi, które dociskają rurę PERT/PEX dołączoną do instalacji.

Dlaczego odpowietrzanie jest tak ważne

W każdej podłogówce krąży woda miejska, nasycona powietrzem o objętości około 25 ml/l. Po podgrzaniu do 35-45°C rozpuszczalność tlenu spada i powietrze uwalnia się w postaci pęcherzyków. Gromadzą się w najwyższym punkcie instalacji, czyli właśnie w rozdzielaczu. Bez automatycznego odpowietrznika blokują przepływ w wybranych obiegach i wywołują szumy instalacji. Dlatego w rozdzielaczu montuje się odpowietrzniki typu TOP z membraną silikonową, które odprowadzają gaz przy ciśnieniu 1,5-2,5 bar.

Jak działa rozdzielacz ogrzewania podłogowego

Przepływ w rozdzielaczu przypomina małą elektrownię wodną. Ciepła woda z kotła wpływa do lewej belki, przechodzi przez rotametry, w których następuje regulacja strumienia, a następnie wędruje rurą PERT do wężownicy podłogowej. Trasa powrotna jest odwrotna: woda ochłodzona o 4-7°C wraca do belki powrotnej i trafia do źródła ciepła, gdzie zamyka się obieg hydrauliczny.

Kluczowe znaczenie ma hydrauliczne równoważenie obiegów. Dłuższa pętla (np. 120 m) wytwarza wyższy opór niż krótsza (np. 60 m), więc bez regulacji krótsza pętla otrzymałaby znacznie więcej wody. Rotametry ograniczają ten efekt przez zwężenie przekroju: przy takim samym ciśnieniu zasilania każdy obieg pobiera dokładnie ustawioną ilość litrów na minutę. Bez tego mechanizmu jedne pomieszczenia grzałyby za mocno, a inne wychładzałyby się, mimo identycznego projektu.

Sprawność hydrauliczną opisuje wzór Darcy-Weisbacha, ale w praktyce instalatorskiej wystarczy pamiętać o jednej zależności: przy średnicy wewnętrznej 16 mm strata ciśnienia wynosi około 100-150 Pa na metr bieżący rury. Dlatego w instrukcji regulatora producent podaje tabelę zależności długości pętli i wymaganego przepływu, na przykład 1,2 l/min przy 80 m, 1,6 l/min przy 100 m i 2,0 l/min przy 120 m. Pozwala to ustawić rotametr jeszcze przed pierwszym uruchomieniem.

Wpływ temperatury zasilania

Norma PN-EN 1264-4 dopuszcza temperaturę zasilania podłogówki od 35°C do 45°C w strefach brzegowych. Wyższa temperatura (powyżej 55°C) obniża komfort, tworzy odczucie duszności w pomieszczeniu i zwiększa straty przez podłogę aż o 30%. Rozdzielacz współpracuje zwykle z zaworem mieszającym, który obniża temperaturę zasilania z 70°C (kolektor kotłowy) do wymaganych 40°C w obiegach podłogowych.

Regulacja przepływu krok po kroku

Prawidłowe ustawienie rozdzielacza to procedura, którą warto powtórzyć dwa razy w roku, jesienią i po sezonie grzewczym. Pierwszy krok stanowi obliczenie zapotrzebowania każdej pętli. Przyjmuje się moc 60-80 W/m² dla salonu, 50-70 W/m² dla sypialni i 80-100 W/m² dla łazienki. Następnie mnoży się tę wartość przez powierzchnię przypadającą na daną pętlę i dzieli przez różnicę temperatur 5°C, by uzyskać przepływ wyrażony w litrach na minutę.

Drugi krok to fizyczne ustawienie rotametrów. Kluczem od płaskiego uchwytu obracasz pokrętło, aż pływak wskoczy na wyliczoną wartość. Trzeci krok wymaga kontroli temperatury po 24 godzinach pracy: każde pomieszczenie powinno osiągnąć zadaną temperaturę z dokładnością do 1-2°C. Czwarty krok to otwarcie odpowietrzników i usunięcie powietrza, które wydostaje się z instalacji po pierwszym nagrzaniu. Piąty krok polega na ponownym pomiarze rotametrów, ponieważ po odpowietrzeniu wskazania mogą się lekko zmienić.

Bieg praktyki bywa zaskakujący. Instalatorzy z wieloletnim stażem wiedzą, że w pierwszych dniach eksploatacji pętle osiadają w posadzce i lekko się wydłużają, co oznacza wzrost oporów o około 5%. Dlatego regulację wykonuje się zwykle dwukrotnie: wstępnie przy rozruchu, korygująco po dwóch tygodniach pracy. Trwały nadmiar powietrza świadczy o mikro-nieszczelności w instalacji, którą warto zlokalizować, zanim tlen uszkodzi aluminium w wymienniku.

Kalkulator przepływu w praktyce

Dla pętli o średnicy 16 mm i długości 100 m spadek ciśnienia wynosi około 16 kPa, a optymalny przepływ to 1,5-1,8 l/min. Skrócenie rury do 60 m zmniejsza opór do 10 kPa, więc przy tym samym ciśnieniu przepływ wzrósłby do 2,5 l/min bez korekty rotametru. Z tego powodu tak ważne jest ustalenie przepływu obliczeniowego, a nie kierowanie się domysłami przy uruchomieniu.

Łączenie podłogówki z grzejnikami i automatyka

Dom o powierzchni 120 m² rzadko grzeje się wyłącznie podłogówką, bo łazienki i wiatrołapy szybciej nagrzewa konwencjonalny grzejnik. W takim układzie potrzebny jest zawór mieszający, który rozdziela strumień o temperaturze 70°C z kotła na dwie gałęzie: wysokotemperaturową dla grzejników i niskotemperaturową dla podłogówki. Najczęściej stosuje się zawór 3-drogowy z siłownikiem lub zawór RTL, który reaguje na temperaturę powrotu bez użycia prądu.

Pompa dodatkowa wchodzi do gry, gdy opór hydrauliczny obu gałęzi przekracza wydajność pompy głównej. Dotyczy to zwykle domów z sześcioma lub więcej pętlami podłogówki i minimum czterema grzejnikami. Montaż pompy bez sprzęgła hydraulicznego prowadzi do wzajemnego zakłócania się obiegów, przez co jeden z nich odbiera energię drugiemu. Sprzęgło rozdziela przepływy i chroni pompę główną przed przegrzaniem.

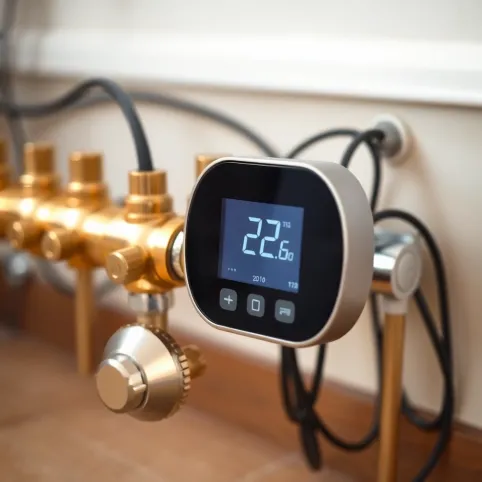

Automatyka usprawnia codzienną eksploatację. Siłowniki termoelektryczne typu NC (normalnie zamknięte) otwierają zawór powrotny po uzyskaniu sygnału z termostatu WiFi lub przewodowego. Sterownik pogodowy reguluje temperaturę zasilania na podstawie temperatury zewnętrznej, obniżając ją o 1°C przy każdym wzroście temperatury na zewnątrz o 1°C. Taki układ zmniejsza zużycie energii o 12-18% w porównaniu ze stałą temperaturą zasilania.

Sterowanie bezprzewodowe

Termostat WiFi z algorytmem fuzzy logic eliminuje efekt przegrzewania i niedogrzewania wynikający z histerezy tradycyjnych pokojowych czujników. Listwa sterująca obsługuje do 12 siłowników, a harmonogram tygodniowy pozwala obniżyć temperaturę w nocy o 3-4°C. Dla domu o powierzchni 100 m² roczna oszczędność sięga 800-1200 kWh w porównaniu z regulacją ręczną. Z punktu widzenia użytkownika liczy się jednak coś jeszcze: brak konieczności kręcenia pokrętłami co tydzień.

Najczęstsze błędy montażowe i jak ich uniknąć

Montaż rozdzielacza wygląda prosto, ale lista potencjalnych wpadek jest długa. Najczęstszym grzechem pozostaje rezygnacja z odpowietrzników, zwłaszcza przy montażu podtynkowym, gdzie trudno potem dostać się do szafki. Kolejna sprawa to mieszanie stali i miedzi bez separatora powietrza. W obecności tlenu tworzy się tlenek żelaza, który w ciągu kilku lat zapycha rotametry i pompy.

Brak szafki serwisowej to kolejny błąd. Rozdzielacz wymaga okresowego odpowietrzenia i kontroli, dlatego szafka natynkowa lub podtynkowa z drzwiczkami rewizyjnymi to standard, nie luksus. W nowoczesnych domach montuje się szafki podtynkowe z klapką magnetyczną, malowane na kolor ściany, które po zamknięciu pozostają praktycznie niewidoczne.

Wyjątkowo powszechnym błędem bywa ustawienie rotametrów "na oko", bez obliczenia przepływu. Instalatorzy, którzy traktują regulację po macoszemu, skazują użytkownika na wieczne reklamacje. Równie często obserwuje się brak próby szczelności przed zalaniem posadzki, co kończy się kosztownym kucie podłogi. Norma PN-EN 1264 zaleca próbę ciśnieniową na 6 bar przez 24 godziny, a dokumentacja powinna zawierać protokół z tego badania.

Dobór rozdzielacza do konkretnej instalacji

Liczba obwodów zależy od powierzchni domu i długości pętli. Przy średniej długości pętli 80 m i maksymalnym przepływie 2 l/min jeden obieg ogrzewa około 12-15 m². Dom o powierzchni 100 m² wymaga zatem sześciu do ośmiu obwodów. Mniejsza łazienka o powierzchni 6 m² potrzebuje jednego obwodu, a salon 30 m² dwóch, ponieważ jeden obieg powyżej 120 m zaczyna tracić sprawność hydrauliczną.

Rozdzielacz powinien posiadać co najmniej jeden obieg zapasowy, nawet jeśli w pierwszym etapie nie zostanie podłączony. Koszt pustego obwodu to zaledwie 60-90 PLN, a możliwość późniejszego podłączenia kolejnego pomieszczenia (na przykład garderoby) bezcenna. W praktyce instalatorzy zostawiają zapas dwóch obwodów, co stanowi bufor bezpieczeństwa przy zmianach aranżacyjnych.

Cena samego rozdzielacza nie oddaje kosztu całej instalacji. Mosiężny z 8 obwodami kosztuje 600-900 PLN, wersja INOX z rotametrami i siłownikami 1200-1800 PLN. Do tego dochodzi szafka (180-400 PLN), zawory odcinające (120 PLN) oraz nyple eurokonus (30-40 PLN za sztukę). Kompletna instalacja rozdzielaczowa domu 120 m² mieści się w kwocie 2200-3500 PLN bez robocizny, co stanowi niewielki ułamek wartości całej podłogówki, a decyduje o jej komforcie przez następne 25 lat.

Kiedy nie warto stosować podłogówki

Dom z glinianą podłogą na gruncie, brakiem izolacji przeciwwilgociowej lub wysokością pomieszczeń poniżej 2,5 m to środowisko, w którym podłogówka nie przyniesie spodziewanych korzyści. W takich przypadkach konwencjonalne grzejniki działają wydajniej, a podłogówka staje się kosztowną ozdobą. Warto też unikać podłogówki pod panelami laminowanymi o grubym rdzeniu HDF: opór cieplny przekracza wtedy 0,15 m²K/W, co obniża moc grzewczą o połowę.

Pielęgnacja i konserwacja rozdzielacza

Rozdzielacz podłogowy nie jest konserwacyjnie wymagający, ale nie jest też bezobsługowy. Raz na dwa lata warto sprawdzić szczelność nypli, ponieważ zaciski eurokonus mogą się lekko luzować. Wystarczy klucz dynamometryczny ustawiony na 30 Nm, by ponownie dokręcić złączkę bez ryzyka pęknięcia.

Filtr siatkowy montowany na zasilaniu rozdzielacza wymaga czyszczenia co sezon lub częściej, jeśli woda miejska jest twarda. Brak czyszczenia powoduje spadek ciśnienia o 0,3-0,6 bar, co zaburza pracę rotametrów. Sygnałem ostrzegawczym jest spadająca wydajność grzewcza przy pozornie niezmienionych ustawieniach. Wymiana filtra siatkowego zajmuje kilka minut i kosztuje 25-50 PLN.

Inhibitor korozji w układzie podłogowym trzeba uzupełniać co pięć lat, jeśli używamy glikolu propylenowego jako czynnika. W typowych instalacjach czysto wodnych wystarczy kontrola pH raz w roku. Wartość powyżej pH 9 świadczy o przedozowaniu inhibitora, poniżej pH 7 o jego wyczerpaniu. Oznacza to konieczność dozowania 1-2 litrów świeżego inhibitora.

Wybór rozdzielacza ogrzewania podłogowego to inwestycja w komfort na długie lata. Jeśli planujesz modernizację lub budowę instalacji, skorzystaj z konfiguratorów, które na podstawie powierzchni domu i liczby pomieszczeń podpowiedzą liczbę obwodów, średnicę rur i wydajność pompy. Pamiętaj, że najlepszy rozdzielacz to ten, którego nastaw nie trzeba co tydzień poprawiać.

Źródła: PN-EN 1264-1:2012 Ogrzewanie podłogowe Część 1: Definicje i symbole; PN-EN 1264-2:2012 Ogrzewanie podłogowe Część 2: Metody obliczania; PN-EN 1264-4:2012 Ogrzewanie podłogowe Część 4: Instalacja; dane techniczne producentów rozdzielaczników; protokoły uruchomienia instalacji podłogowych z lat 2018-2024.
