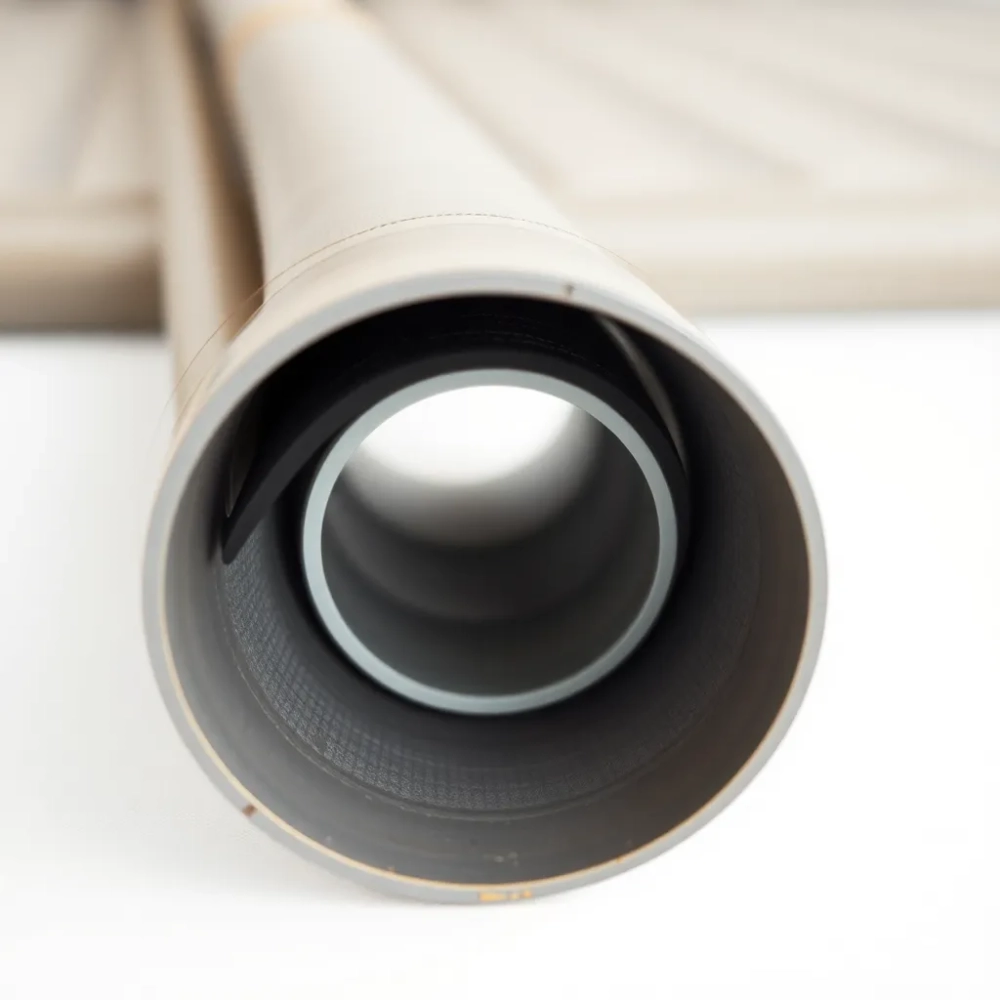

Ile wody wchodzi do podłogówki? Zład, kalkulator i dobór osprzętu

Na jednej budowie pod Poznaniem inwestor doliczył się 380 litrów w instalacji, a pompa ciepła taktowała co cztery minuty, sprężarka wchodziła w defrost praktycznie bez przerwy, a zawory mieszające zaczęły pękać po pierwszym sezonie grzewczym. Winny był źle policzony zład, czyli łączna objętość czynnika w układzie, który dobierano „na oko". Różnica między prawidłowym a błędnym obliczeniem to czasem 30-50% pojemności, a to oznacza zbyt małe naczynie wzbiorcze, za słabą pompę obiegową i korozję mosiężnych złączek. Poniżej znajdziesz konkretny algorytm w pięciu krokach, tabele pojemności dla czterech najpopularniejszych średnic, dwa rozbudowane case study i listę błędów, które na polskich budowach powtarzają się z zaskakującą regularnością.

• Kalkulator zładu podłogówki krok po kroku
• Pojemność rur PEX i PE-RT 16, 17, 20 oraz 25 mm
• Zład 100 m² podłogówki a dobór naczynia wzbiorczego
• Minimalna ilość wody do pompy ciepła i błędy inwestorów

Kalkulator zładu podłogówki krok po kroku

Podstawą każdego obliczenia jest wzór na objętość walca, bo rura to po prostu wydrążony walec o zadanej długości. Wzór V = π × (di/2)² × L wygląda akademicko, ale w praktyce sprowadza się do przemnożenia pola przekroju wewnętrznego razy długość. Pole przekroju liczysz w metrach kwadratowych, długość w metrach, a wynik wychodzi w metrach sześciennych, czyli w litrach po pomnożeniu przez tysiąc.

Pierwszy krok to ustalenie średnicy wewnętrznej konkretnej rury, a nie średnicy zewnętrznej podawanej w nazwie. Rura PEX 16×2,0 ma średnicę zewnętrzną 16 mm i ściankę 2 mm, więc wewnętrzna wynosi 12 mm. Pomylenie tych dwóch wartości daje błąd rzędu 44%, bo pole koła rośnie z kwadratem promienia. Średnicę wewnętrzną zawsze sprawdzisz w karcie katalogowej producenta.

Drugi krok to zsumowanie długości wszystkich pętli grzewczych, dobiegów od rozdzielacza oraz rur przesyłowych prowadzących do kotłowni. Wielu wykonawców liczy wyłącznie pętle, zapominając o rurach zasilających i powrotnych w izolacji, a to potrafi dodać 20-40 metrów, czyli nawet kilkanaście litrów. Rura polipropylenowa PP 32 stosowana na dobiegi ma pojemność 0,38 l/mb, więc każde 10 metrów daje prawie 4 litry.

Trzeci krok to mnożenie V = A × L × 1000, gdzie A oznacza pole przekroju w m², L długość w metrach, a tysiąc przelicza metry sześcienne na litry. Dla rury 16×2,0 pole przekroju wynosi 0,000113 m², więc każdy metr bieżący mieści 0,113 litra. Sto metrów takiej rury to 11,3 litra, a tysiąc metrów w typowym domu to już 113 litrów samej podłogówki.

Czwarty krok to dodanie 10-15% naddatku na osprzęt kotłowni, czyli wymiennik, bufor, zawory, filtr i odcinek między nimi. Te elementy rzadko przekraczają 15 litrów, ale procentowy naddatek zabezpiecza przed niedoszacowaniem, które zemści się przy doborze naczynia wzbiorczego. Piąty krok to wpisanie wyniku do wzoru na naczynie wzbiorcze, który wygląda następująco: V_naczynia = V_całkowity × 0,012 / 0,5.

Szybki przelicznik w głowie

Metraż pomieszczenia × współczynnik rury daje przybliżony zład bez kalkulatora. Dla rury 16 mm przy rozstawie 15 cm przyjmuje się współczynnik 6,7 l/m², dla rury 17 mm jest to 7,9 l/m², a dla 20 mm rośnie do 12 l/m². Dom 100 m² z rurą 16 mm to około 670 litrów w samych pętlach, ale wraz z osprzętem wartość rośnie do 750-800 litrów.

Pojemność rur PEX i PE-RT 16, 17, 20 oraz 25 mm

Na rynku królują cztery średnice, a każda ma inne przeznaczenie i inną pojemność. Poniższa tabela to punkt wyjścia dla każdego projektu, bo na jej podstawie dobierzesz naczynie wzbiorcze, sprawdzisz wydajność pompy obiegowej i ocenisz, czy pompa ciepła w ogóle ruszy.

Różnica między PEX a PE-RT bywa źródłem pomyłek, bo PE-RT 17×2,0 ma średnicę wewnętrzną 13 mm, a PEX 16×2,0 zaledwie 12 mm. Na każdym metrze to dodatkowe 20 mililitrów, a na tysiącu metrów już 20 litrów. Jeśli projekt zakłada 800 m rury, zamiana 16 na 17 mm oznacza wzrost zładu o 16 litrów, co w przypadku małego naczynia wzbiorczego potrafi rozszczelnić układ.

Rozszerzalność cieplna wody w instalacji domowej wynosi około 0,4% na każde 10°C, a przy pełnym zakresie od 10°C zimą do 50°C w sezonie grzewczym przyrost objętości sięga 1,2%. W instalacji 1000-litrowej to 12 litrów dodatkowej objętości, które musi pomieścić naczynie wzbiorcze. Norma PN-EN 14511 definiuje minimalny zład pompy ciepła na 10-15 litrów na każdy 1 kW mocy grzewczej, co zapewnia stabilną pracę sprężarki i poprawny cykl odszraniania.

Przewymiarowanie rury to klasyczny błąd, który słono kosztuje. Zastąpienie rury 16 mm rurą 20 mm zwiększa zład o 77% przy tej samej długości, a do tego wymaga większego rozstawu pętli i dłuższych obiegów. Efekt to nie tylko droższa instalacja, ale też gorsza regulacja, bo większa masa wody dłużej się nagrzewa i wolniej reaguje na zmiany temperatury zewnętrznej.

Kiedy wybrać 16, a kiedy 20 mm?

Rura 16 mm sprawdza się w pętlach do 100 m bieżących, co przy rozstawie 15 cm daje około 15 m² powierzchni grzewczej. Dłuższe pętle powodują zbyt duży spadek ciśnienia, a pompa obiegowa nie jest w stanie utrzymać wymaganego przepływu. Rura 20 mm wchodzi do gry, gdy pojedyncza pętla musi obsłużyć 20-25 m² lub gdy projektant celowo skraca liczbę obiegów kosztem większego zładu.

Zład 100 m² podłogówki a dobór naczynia wzbiorczego

Przeciętne założenie mówi o 1-1,5 litra na metr kwadratowy ogrzewanej podłogi, co dla 100 m² daje 100-150 litrów w samych pętlach. Po doliczeniu dobiegów, rozdzielacza, kotłowni i ewentualnego bufora łączna wartość rośnie do 250-400 litrów, a w domach z glikolem etylenowym nawet powyżej 450 litrów. Tak duża rozbieżność wynika z długości rur przesyłowych i obecności wymiennika płytowego, który sam mieści 5-10 litrów.

Naczynie wzbiorcze przeponowe dobiera się według wzoru V = V_układu × współczynnik rozszerzalności / współczynnik sprawności. Dla wody współczynnik rozszerzalności wynosi 0,012, a sprawności naczynia 0,5. Dla układu 300 litrów daje to 7,2 litra, ale w praktyce wybiera się naczynie 8 lub 12-litrowe z zapasem na glikol i wyższą temperaturę. Rynek oferuje modele 8, 12, 18, 24 i 35 litrów w cenie 150-450 PLN, a ceny inhibitorów oscylują wokół 300-500 PLN za opakowanie 500 ml, które wystarcza na 100 litrów wody.

Bufor ciepła w układzie z pompą ciepła to nie luksus, a konieczność wynikająca z minimalnego czasu pracy sprężarki. Pompa o mocy 9 kW potrzebuje co najmniej 100-135 litrów wody w układzie, żeby cykl sprężarki trwał minimum 6-10 minut. Krótsze cykle powodują taktowanie, szybsze zużycie sprężarki i spadek współczynnika SCOP. Bufor 200-litrowy kosztuje 1 200-1 800 PLN, ale zwraca się w ciągu dwóch-trzech sezonów.

Schemat decyzyjny: kiedy bufor jest wymagany

Bufor jest obowiązkowy, gdy moc pompy ciepła przekracza 9 kW, a zład instalacji nie dobije do 200 litrów. Drugi scenariusz to ogrzewanie podłogowe połączone z grzejnikami, gdzie potrzebna jest akumulacja ciepła na cykl odszraniania. Trzecia sytuacja to współpraca z kotłem na paliwo stałe, gdzie bufor wyrównuje temperaturę i chroni wymiennik. W pozostałych przypadkach bufor jest opcjonalny, ale warto go rozważyć przy pompie ciepła pracującej przy niskich temperaturach zewnętrznych.

Minimalna ilość wody do pompy ciepła i błędy inwestorów

Pompy ciepła są wyczulone na zbyt mały zład, bo zbyt szybki przepływ powoduje defrost sprężarki, a zbyt wolny obniża sprawność. Norma branżowa 10-15 l/kW oznacza, że pompa 12 kW wymaga minimum 120-180 litrów w instalacji. Dom 120 m² z rurą 16 mm przy rozstawie 15 cm mieści w pętlach około 130 litrów, ale po doliczeniu osprzętu wartość rośnie do 200-250 litrów, co mieści się w normie z zapasem.

Case study pierwszy: dom 120 m², rura PEX 16×2,0, 8 mb/m², łączna długość pętli 960 metrów. Zład samych pętli to 108 litrów, a po doliczeniu dobiegów (40 mb PP 32) i osprzętu kotłowni łączna pojemność sięga 180 litrów. Naczynie wzbiorcze 12 litrów wystarcza, bufor 200 litrów daje stabilną pracę pompy 9 kW, a koszt inhibitora i naczynia zamyka się w 500-700 PLN. Inwestor kończy sezon bez taktowania i bez korozji.

Case study drugi: dom 160 m², rura PEX 20×2,0, 10 mb/m², łączna długość pętli 1 600 metrów. Zład samych pętli to już 322 litry, a po doliczeniu dobiegów i osprzętu łączna pojemność przekracza 400 litrów. Naczynie wzbiorcze 24 litry jest tu obowiązkowe, a bufor 300 litrów stabilizuje pracę pompy 12 kW. Koszt osprzętu rośnie o 40% względem domu 120 m², ale zyskujemy wyższą temperaturę zasilania i krótszy czas nagrzewania po nocnym stropie.

Częste błędy, które kosztują tysiące złotych

• Pomijanie rur przesyłowych PP 32, które dają 0,38 l/mb, a na 30 metrach to ponad 11 litrów, czyli więcej niż pojemność całej pętli w małej łazience.
• Mylenie oznaczeń PEX 16 z PE-RT 17, bo różnica 1 mm w średnicy wewnętrznej daje 5-8% więcej wody na metrze, a projektant tego nie wychwyci.
• Ignorowanie glikolu propylenowego, który zwiększa objętość o 20-25% względem wody, więc naczynie 12-litrowe przy glikolu musi mieć realnie 15 litrów pojemności użytkowej.
• Przewymiarowanie rur 20 mm zamiast 16 mm, co daje 77% więcej zładu i wymaga większej pompy, większego naczynia i droższej chemii.
• Brak dolania wody po odpowietrzaniu, bo w pierwszych dwóch tygodniach ubytki sięgają 2-5 litrów, a ciśnienie spada poniżej 1,5 bara.

Glikol propylenowy, stosowany w instalacjach narażonych na zamarzanie, ma współczynnik rozszerzalności wyższy od wody o około 20%. Instalacja 300 litrów napełniona glikolem potrzebuje naczynia o 20% większego niż ta sama instalacja na wodzie. Dodatkowo glikol obniża sprawność wymiany ciepła o 10-15%, więc temperatura zasilania rośnie o 3-5°C, a pompa ciepła pracuje w mniej korzystnym punkcie.

Chemia wody i ochrona instalacji

Inhibitor korozji chroni mosiądz, stal i aluminium przed utlenianiem, które w instalacji podłogowej postępuje szybciej niż w grzejnikowej, bo temperatura rzadko przekracza 45°C. Dawkowanie 500 ml inhibitoru na 100 litrów wody to standard, ale w instalacjach z aluminium warto podwoić dawkę, a w układach z glikolem proporcje przelicza się na litry glikolu, nie wody. Woda zdemineralizowana lub destylowana zapobiega osadzaniu się kamienia na wymienniku pompy ciepła, a jej twardość powinna być niższa niż 4°dH.

Ciśnienie robocze instalacji podłogowej powinno wynosić 1,5-2,0 bar, a próba szczelności przebiega przy 3 barach przez 30 minut bez spadku. Po napełnieniu i odpowietrzeniu warto odczekać 48 godzin, skontrolować ciśnienie i uzupełnić ubytki. Pierwsze uruchomienie pompy obiegowej odbywa się na najniższym biegu, z otwartymi zaworami odpowietrzającymi na rozdzielaczu, a pełną regulację przepływu wykonuje się po dwóch-trzech dobach pracy.

Checklist przed pierwszym uruchomieniem

• Oblicz długość wszystkich pętli, dobiegów i rur przesyłowych, a wynik zapisz w protokole.
• Przelicz zład według średnicy wewnętrznej z katalogu, a nie według nazwy rury.
• Dobierz naczynie wzbiorcze z 20% zapasem na glikol i wyższą temperaturę.
• Sprawdź, czy pompa ciepła ma minimalny zład 10-15 l/kW, a w razie potrzeby dodaj bufor.
• Po napełnieniu odczekaj 48 godzin, uzupełnij ciśnienie do 1,8 bara i dopiero wtedy uruchom pompę obiegową.

Zapisz powyższe obliczenia w projekcie, bo protokół zładu przydaje się przy pierwszym przeglądzie, przy doborze pompy wymiennej i przy roszczeniach gwarancyjnych. Dobrze policzona instalacja podłogowa pracuje bezawaryjnie 20-30 lat, a błąd w obliczeniach wychodzi po pierwszym sezonie i kosztuje znacznie więcej niż godzina z kalkulatorem w ręku.
