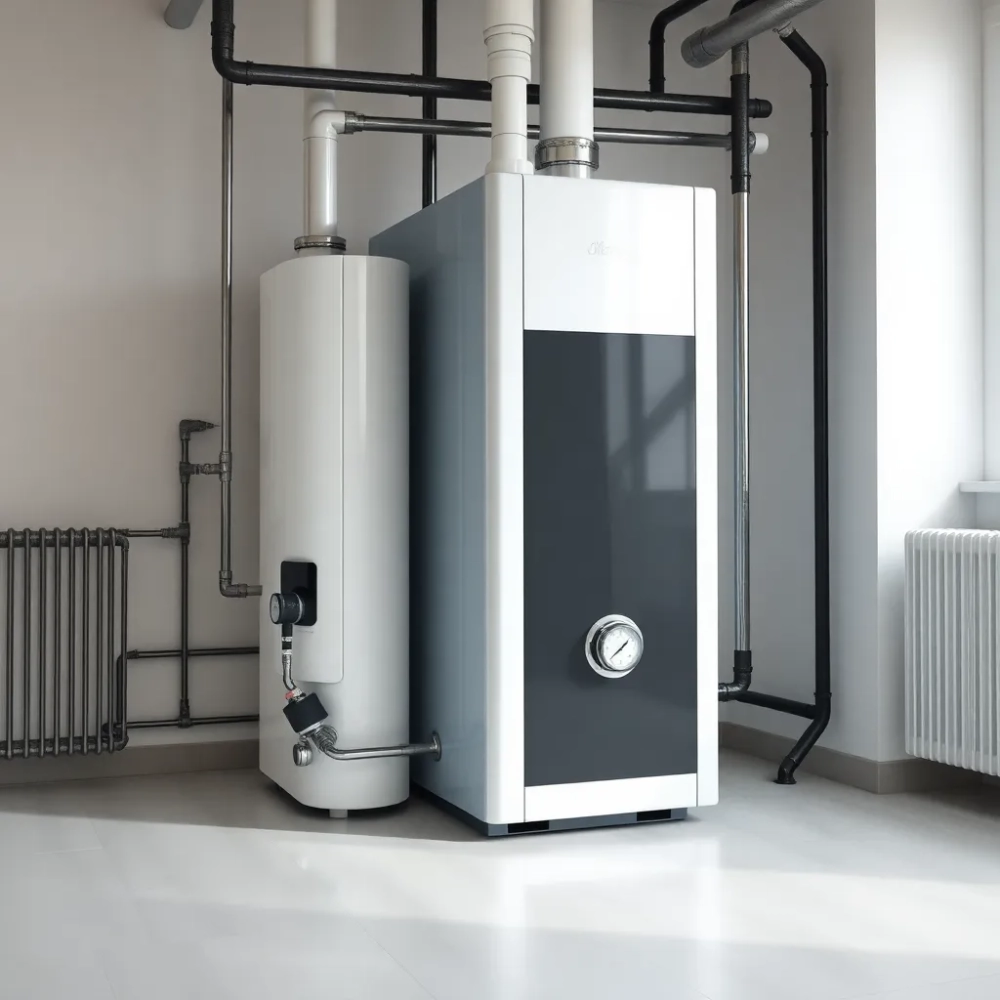

Bojler do ogrzewania podłogowego — czy to w ogóle ma sens?

Instalator namówił Cię na podłączenie podłogówki przez bojler do ogrzewania podłogowego i czujesz, że coś tu nie gra? Masz rację, że coś Cię niepokoi. Woda użytkowa w bojlerze osiąga temperaturę 48-55°C, a ogrzewanie podłogowe wymaga zasilania rzędu 35-40°C te dwie wartości żyją w dwóch różnych światach, a ich wymuszone połączenie rodzi konkretne, policzalne problemy: przegrzewanie posadzek, wyższe rachunki za opał, migający płomień w kotle i cykliczne wygaszanie instalacji latem. Poniżej znajdziesz pełny obraz tego, jak taki układ działa od środka, dlaczego w większości przypadków zawodzi i jakie trzy sprawdzone schematy hydrauliczne przywracają sens całej inwestycji, zanim zaczniesz płacić za cudze błędy projektowe.

• Podłogówka przez bojler CWU dlaczego to rozwiązanie zawodzi?
• Schemat podłączenia ogrzewania podłogowego przez bojler i kocioł
• Zawór mieszający i sprzęgło przy podłogówce z bojlera co musisz wiedzieć?
• Kiedy podłogówka przez bojler ma sens i kiedy stanowi poważny błąd
• Studium przypadku kosztorys naprawy instalacji podłogowej w domu 130 m²

Podłogówka przez bojler CWU dlaczego to rozwiązanie zawodzi?

Schemat, który wciąż krąży po forach i polecają go instalatorzy bez uprawnień, wygląda banalnie prosto. Piec na ekogroszek podgrzewa wodę, ta trafia do bojlera po ciepłą wodę użytkową, a „przy okazji" z tego samego obiegu zasilane jest ogrzewanie podłogowe. Brzmi logicznie, ale fizyka instalacji grzewczej ma na ten temat inne zdanie.

Cyrkulacja w takim układzie przebiega następująco: kocioł podnosi temperaturę czynnika do poziomu potrzebnego bojlerowi (zwykle 50-55°C), pompa obiegowa tłoczy wodę przez wężownicę podgrzewacza, a po drodze gałąź z zaworem odpływa do pętli podłogowej. Powrót z podłogówki wchodzi z powrotem przez głowicę termostatyczną, która w założeniu miała obniżać temperaturę. Tyle że głowica zamontowana na powrocie nie jest w stanie schłodzić wody zasilającej może jedynie dławić przepływ, co w praktyce oznacza albo zbyt gorącą wodę w podłodze, albo całkowite zatrzymanie obiegu.

Skutki takiej konstrukcji pojawiają się szybko i są policzalne. Przy temperaturze zasilania 55°C i temperaturze powrotu 35°C średnia moc grzewcza pętli podłogowej przekracza 80 W/m², podczas gdy projektowana wartość dla komfortu to 50-60 W/m². Posadzka robi się wyraźnie ciepła, w łazienkach pojawia się efekt „kąpieli parowej", a drewno i panele zaczynają pracować skrzypią, rozsychają się, a klej pod parkietem traci elastyczność. Norma PN-EN 1264 dopuszcza maksymalną temperaturę powierzchni podłogi 29°C w strefie przebywania i 35°C w strefach brzegowych; przy zasilaniu z bojlera te wartości bywają przekraczane bez żadnego zewnętrznego sygnału.

Drugą kwestią jest praca kotła w okresie letnim. Bojler potrzebuje gorącej wody do kąpieli i zmywania, ale podłogówka w lipcu nie powinna w ogóle pracować. W schemacie bez sprzęgła hydraulicznego jedynym sposobem na wyłączenie podłogówki jest zamknięcie zaworów na rozdzielaczu kocioł nadal widzi cały obieg jako obciążenie, cykluje, wygasza się i zużywa więcej opału na rozruchy. Według danych producentów kotłów na ekogroszek każdy rozruch z zimna podnosi zużycie paliwa o 8-15% w stosunku do pracy ciągłej.

Trzeci problem to zapowietrzanie instalacji. Kiedy zawór CWU zamyka się po napełnieniu bojlera, pompa nadal tłoczy wodę przez martwą gałąź, co prowadzi do kawitacji i mieszania powietrza z wodą w najwyższych punktach pętli. Objaw jest prosty: szum w rurach, nierównomierne grzanie poszczególnych sekcji, konieczność odpowietrzania co kilka tygodni.

Najczęstsze błędy w takim układzie

• Zasilanie podłogówki wodą o temperaturze 50-55°C bez zaworu mieszającego, co prowadzi do przegrzewania posadzki i degradacji rur PE-X.
• Brak sprzęgła hydraulicznego lub bufora, przez co kocioł pracuje w krótkich cyklach i traci sprawność sezonową.
• Głowica termostatyczna na powrocie zamiast na zasilaniu, która jedynie dławi przepływ zamiast regulować temperaturę.
• Wspólna pompa dla CWU i podłogówki, co uniemożliwia niezależne sterowanie obiegami.
• Brak zaworu zwrotnego na obiegu CWU, skutkujący cofaniem się gorącej wody do pętli podłogowej po zakończeniu grzania bojlera.

Ostatnią, często pomijaną konsekwencją jest kwestia gwarancji. Producenci kotłów na pellet, ekogroszek i gaz wymagają pracy w instalacji zabezpieczonej sprzęgłem lub zbiornikiem buforowym w przeciwnym razie automatyka kotła interpretuje częste wygaszenia jako awarię i blokuje palnik. Naprawa takiego sterownika poza gwarancją to koszt 800-1400 zł, nie wliczając wizyty serwisu.

Schemat podłączenia ogrzewania podłogowego przez bojler i kocioł

Prawidłowe rozwiązanie wymaga rozdzielenia trzech obiegów: kotłowego, ciepłej wody użytkowej i podłogówki. Każdy z nich ma inną wymaganą temperaturę, inną pompę i inny charakter pracy wymuszanie ich połączenia bez elementów pośrednich to proszenie się o kłopoty.

Schemat A, rekomendowany dla większości domów jednorodzinnych z kotłem na ekogroszek lub pellet, opiera się na sprzęgle hydraulicznym. Kocioł zasila sprzęgło wodą o temperaturze roboczej 60-70°C, a ze sprzęgła wychodzą dwa niezależne obiegi: jeden z własną pompą prowadzi do bojlera CWU przez zawór sterowany termostatem bojlerowym, drugi z osobną pompą i zaworem mieszającym trójdrogowym trafia do rozdzielacza podłogówki. Sprzęgło wyrównuje ciśnienia, pozwala kotłowi pracować stabilnie, a każdy obieg dostaje dokładnie tyle ciepła, ile potrzebuje.

Schemat B stosuje się tam, gdzie bojler posiada wbudowaną wężownicę o dużej powierzchni (minimum 0,8 m² dla domu 120 m²). W tym wariancie obieg CWU przechodzi przez wężownicę bojlera, a obieg podłogówki czerpie wodę z obiegu pierwotnego kotła już za zaworem mieszającym. Rozwiązanie tańsze od schematu A, ale wymaga precyzyjnego dobrania wydajności wężownicy jeśli jest zbyt mała, bojler nie nadąży z grzaniem wody użytkowej przy jednoczesnej pracy podłogówki.

Schemat C to wariant z bypass-em, wykorzystywany przy modernizacji istniejących instalacji bez konieczności wymiany bojlera. Pompa CWU tłoczy wodę przez bojler, a równolegle pompa podłogowa pobiera wodę z tego samego obiegu, ale z koniecznością montażu zaworu mieszającego trójdrogowego z siłownikiem termostatycznym. To rozwiązanie kompromisowe, tańsze od pełnego sprzęgła, ale wymaga regularnej kontroli nastaw zaworu i nie zapewnia tak dobrej separacji hydraulicznej jak wariant A.

W każdym z tych schematów zawór mieszający trójdrogowy montuje się na zasilaniu pętli podłogowej, nie na powrocie. Tylko wtedy realnie obniża temperaturę czynnika z 60-70°C do wymaganych 35-40°C. Głowica na powrocie to klasyczny błąd, który niczego nie reguluje.

Zawór mieszający i sprzęgło przy podłogówce z bojlera co musisz wiedzieć?

Zawór mieszający to serce prawidłowej instalacji podłogowej przy współpracy z kotłem wysokotemperaturowym. Jego zadanie jest proste: pobrać część gorącej wody z obiegu kotłowego, zmieszać ją z chłodniejszą wodą z powrotu i podać do pętli podłogowej wodę o ściśle określonej temperaturze. W praktyce oznacza to ustawienie na zaworze wartości 35-40°C i zapomnienie o ręcznej regulacji.

Dobór zaworu zaczyna się od współczynnika Kv. Dla typowej pętli podłogowej o powierzchni 15-20 m² potrzebny jest zawór o Kv = 2,5-4,0 m³/h. Przy większych powierzchniach (cały parter 80-100 m²) Kv powinno wynosić 6-10 m³/h. Zbyt mały Kv objawia się szumem przepływowym i nierównomiernym grzaniem stref, zbyt duży niestabilną regulacją temperatury. Zakres regulacji powinien obejmować 20-50°C, a najlepiej 20-60°C, żeby umożliwić precyzyjne dostrojenie do rodzaju posadzki.

Pompa obiegowa w obiegu podłogowym to drugi element, którego nie można pominąć. Dla pętli o łącznej długości do 200 m wystarczy pompa o wydajności 1,5-2,5 m³/h przy podnoszeniu 15-20 kPa. Najczęściej sprawdzają się pompy z regulacją elektroniczną, które dostosowują obroty do aktualnego oporu instalacji. Przy ΔT (różnicy temperatur zasilania i powrotu) wynoszącym 5-10°C przepływ w pętli powinien wynosić około 0,6-1,0 l/min na każdy metr kwadratowy powierzchni.

Przed uruchomieniem nowej instalacji podłogowej kluczowe jest przepłukanie pętli wodą z prędkością 2 m/s przez minimum 15 minut. Pozwala to usunąć resztki montażowe i powietrze, które w przeciwnym razie będą krążyć w układzie przez pierwsze tygodnie pracy, powodując szumy i nierównomierne grzanie.

Maksymalna temperatura posadzki w zależności od materiału

Sprzęgło hydrauliczne to element, który w instalacjach z kotłem na paliwo stałe jest praktycznie obowiązkowy. Jego zadaniem jest rozdzielenie hydrauliczne obiegów kocioł nie widzi oporów instalacji podłogowej, a podłogówka nie widzi skoków ciśnienia z kotła. Typowe sprzęgło ma średnicę 1 cala, długość 150-250 mm i jest izolowane pianką EPP, żeby ograniczyć straty ciepła do 2-3%.

Projekt instalacji grzewczej z podłogówką o mocy powyżej 10 kW wymaga zgodnie z prawem budowlanym opracowania dokumentacji projektowej przez osobę z uprawnieniami. Bez projektu instalator nie ma prawa podpisać odbioru, a ubezpieczyciel może odmówić wypłaty odszkodowania w razie zalania.

Kiedy podłogówka przez bojler ma sens i kiedy stanowi poważny błąd

Są sytuacje, w których podłączenie podłogówki bezpośrednio do obiegu bojlera można uznać za dopuszczalne. Mowa tu wyłącznie o rozwiązaniach doraźnych, awaryjnych, kiedy trzeba szybko przywrócić komfort cieplny w jednym pomieszczeniu czekając na właściwą modernizację. Na przykład w domu 130 m² z kotłem 12 kW, gdzie podłogówka ma zaledwie 12-15 m² w łazience, można tymczasowo poprowadzić obieg przez bojler z zaworem termostatycznym ustawionym na 38°C, ale tylko przez jeden sezon grzewczy.

Nie ma natomiast sensu budować takiego układu w nowej instalacji. Każdy projekt zaczynany od zera powinien zawierać sprzęgło hydrauliczne lub bufor, osobną pompę podłogówki i zawór mieszający koszt tych elementów w stosunku do całej instalacji to zaledwie 8-12%, a różnica w komforcie, sprawności i niezawodności jest kolosalna.

Szczególnie odradzam to rozwiązanie przy kotle na ekogroszek. Piece te potrzebują stabilnej temperatury powrotu powyżej 50°C, żeby nie dochodziło do kondensacji smoły w wymienniku. Podłogówka z temperaturą zasilania 35°C schładza powrót do 30°C, co przy braku sprzęgła prowadzi do szybkiego zanieczyszczenia kotła i spadku sprawności o 10-15 punktów procentowych. W konsekwencji roczne zużycie ekogroszku rośnie o 1,5-2 tony, co przy obecnych cenach paliwa oznacza dodatkowe 2500-3500 zł rocznie.

W łazienkach z ciągłą potrzebą grzania (np. w domach z małymi dziećmi) taki układ też się nie sprawdza. Bojler priorytetowo obsługuje CWU, więc podłogówka w łazience działa tylko w przerwach między kąpielami rano łazienka jest zimna, wieczorem przegrzana. Brak niezależnej regulacji obiegów to główna bolączka tego schematu.

Checklista przed przebudową instalacji

• Sprawdź, czy kocioł ma wystarczającą moc na pokrycie zapotrzebowania budynku plus 15% rezerwy na podłogówkę.
• Zmierz rzeczywistą powierzchnię pętli podłogowej i podziel ją na strefy o zbliżonej długości (max 100 m na jedną pętlę).
• Zweryfikuj, czy obecna pompa kotłowa ma wystarczający nadmiar wydajności po dodaniu drugiego obiegu.
• Sprawdź średnicę i stan rur zasilających przy modernizacji często trzeba wymienić odcinek od kotła do rozdzielacza.
• Zidentyfikuj najwyższy punkt instalacji i zaplanuj odpowietrzniki automatyczne.
• Upewnij się, że bojler ma króćce do podłączenia dodatkowego obiegu lub jest przewidziany do współpracy z wymiennikiem płytowym.
• Skonsultuj z instalatorem z uprawnieniami SEP/G1 dobór zaworu mieszającego i pompy podłogowej.
• Przygotuj projekt instalacji z obliczeniami hydraulicznymi to wymóg formalny przy mocy powyżej 10 kW.

Studium przypadku kosztorys naprawy instalacji podłogowej w domu 130 m²

Typowy scenariusz, który spotykam w swojej praktyce, wygląda następująco. Dom 130 m² z kotłem na ekogroszek o mocy 12 kW, bojler CWU 200 litrów, podłogówka 65 m² na parterze. Instalator podłączył podłogówkę bezpośrednio do obiegu bojlera, bez zaworu mieszającego, licząc że „jakoś to będzie". Po dwóch sezonach właściciel zauważył spękania w parkiecie, rachunki za ekogroszek wzrosły o 1800 zł rocznie, a kocioł zaczął się regularnie wygaszać w czasie grzania wody.

Zwrot z inwestycji przy obecnych cenach ekogroszku wynosi 2-3 sezony grzewcze. Po modernizacji roczne zużycie opału spada o 1,2-1,8 tony, kocioł pracuje stabilnie bez wygaszeń, a podłogówka utrzymuje równomierną temperaturę 26-28°C w strefie dziennej i 30-32°C w łazienkach. Komfort rośnie zauważalnie, a rachunki za ogrzewanie spadają o 15-20%.

W domach z kotłem gazowym kondensacyjnym sytuacja wygląda nieco inaczej tam temperatura zasilania podłogówki 35-40°C jest naturalnym punktem pracy kotła, więc bojler pośredni grzewczy może współpracować bezpośrednio z obiegiem podłogowym przez zawór mieszający. W takim układzie schemat A ze sprzęgłem działa jeszcze sprawniej, bo kocioł kondensacyjny osiąga najwyższą sprawność właśnie przy niskich temperaturach zasilania.

Przy kotle na pellet sytuacja jest podobna do ekogroszku sprzęgło jest obowiązkowe, a zawór mieszający musi mieć precyzyjną regulację, bo pelletowe automaty paleniskowe są bardzo wrażliwe na nagłe zmiany obciążenia cieplnego.

Kiedy wymagany jest projekt instalacji?

Zgodnie z polskim prawem budowlanym (art. 29 i 30 ustawy Prawo budowlane) instalacja grzewcza o mocy powyżej 10 kW wymaga projektu budowlanego i zgłoszenia. Dla mniejszych mocy wystarczy uproszczona dokumentacja techniczna. W praktyce każda nowa instalacja podłogowa, niezależnie od mocy, powinna mieć obliczenia hydrauliczne i dobór urządzeń wykonany przez osobę z uprawnieniami to jedyna droga do uzyskania gwarancji na materiały i ochrony ubezpieczeniowej.

Podsumowując najważniejsze kwestie: bojler do ogrzewania podłogowego może współpracować prawidłowo wyłącznie w układzie ze sprzęgłem hydraulicznym lub buforem ciepła, osobną pompą i zaworem mieszającym trójdrogowym na zasilaniu pętli podłogowej. Każde pominięcie tych elementów skraca żywotność instalacji, podnosi koszty eksploatacji i naraża na utratę gwarancji zarówno na kocioł, jak i na rury PE-X. Jeśli masz już taki układ i odczuwasz opisane objawy, nie zwlekaj z konsultacją u instalatora z uprawnieniami SEP/G1 samodzielna przebudowa grozi zalaniem i utratą ochrony ubezpieczeniowej.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe), Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), katalogi techniczne producentów zaworów mieszających (informacje dostępne na stronach producentów armatury grzewczej), dane z forów dyskusyjnych branży instalacyjnej (forum.muratordom.pl, forum.budujemydom.pl) potwierdzające opisane problemy użytkowników, normy SEP dotyczące uprawnień do projektowania i wykonawstwa instalacji grzewczych.
