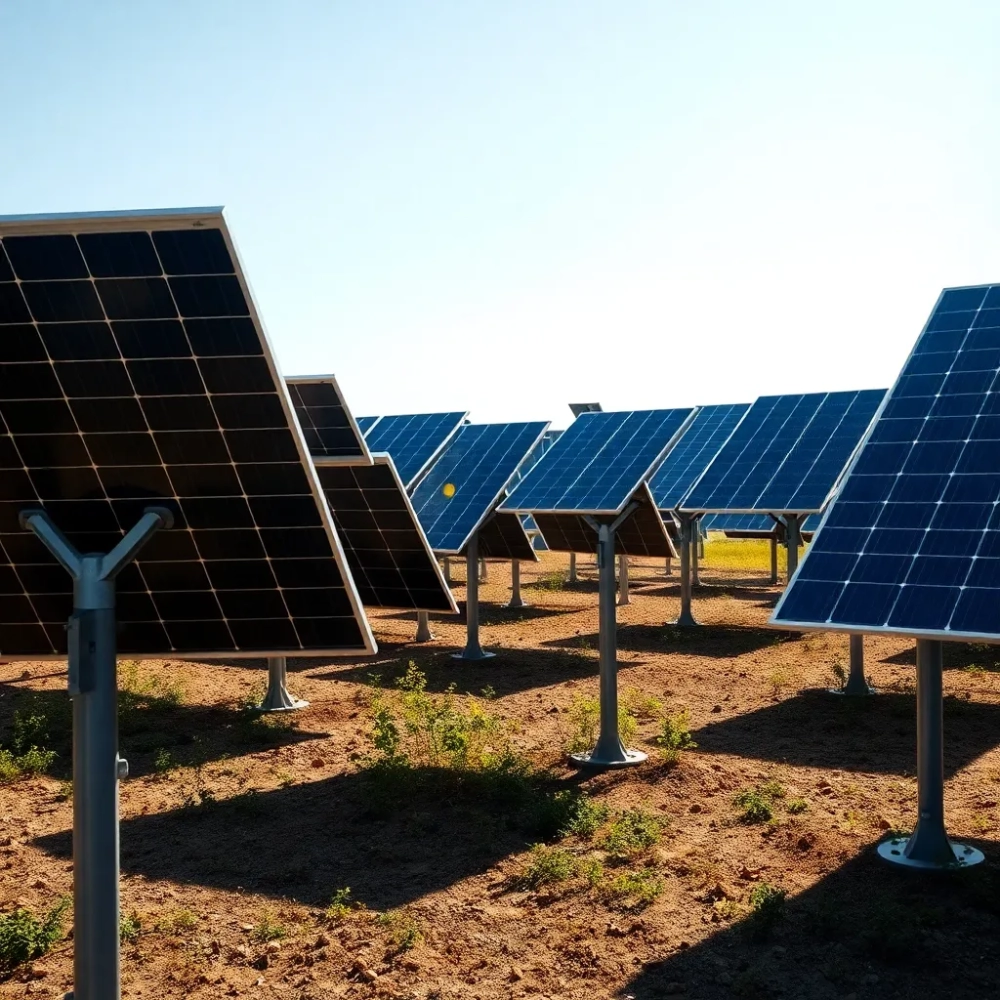

Montaż paneli fotowoltaicznych na gruncie – krok po kroku

Decyzja o montażu paneli fotowoltaicznych na gruncie zamiast na dachu nie jest trywialna wiąże się z koniecznością zrozumienia, jak zmienne warunki atmosferyczne, typ gruntu czy nawet lokalna historia powodzi wpływają na trwałość całej konstrukcji przez dekady. W odróżnieniu od instalacji dachowych, naziemne systemy PV wymagają przemyślanej strategii fundamentowej, precyzyjnego doboru materiałów nośnych oraz optymalizacji orientacji modułów względem słońca, ponieważ każdy błąd na etapie budowy kosztuje później znacznie więcej niż oszczędność na początkowym etapie. Inwestorzy, którzy pominęli szczegółową analizę gruntu, regularnie doświadczają osiadań konstrukcji, korozji śrub fundamentowych czy nieoczekiwanych cieni rzucanych przez sąsiednie rzędy paneli problemów, których można uniknąć przy odpowiednim podejściu projektowym już na starcie.

• Wybór konstrukcji nośnej: materiały i typy
• Fundamenty pod instalację naziemną rozwiązania i ich właściwości
• Optymalny kąt nachylenia i rozstaw rzędów paneli
• Pytania i odpowiedzi dotyczące montażu paneli fotowoltaicznych na gruncie

Wybór konstrukcji nośnej: materiały i typy

Konstrukcja nośna dla paneli fotowoltaicznych montowanych na gruncie musi przenosić obciążenia wiatrem sięgające do 150 km/h oraz ciężar śniegu dochodzący do 200 kg/m², co oznacza, że sam wybór materiału decyduje o tym, czy instalacja przetrwa wieloletnią ekspozycję na polskie zimy i letnie burze. Stal ocynkowana ogniowo stanowi dominujący wybór w projektach komercyjnych i przydomowych ze względu na optymalny stosunek wytrzymałości mechanicznej do kosztu zakupu oraz zdolność tworzenia na powierzchni warstwy cynku reagującej elektrochemicznie z wilgocią i tlenu, co spowalnia korozję rdzenia stalowego przez dziesięciolecia użytkowania. Norma antykorozyjna EN ISO 1461 precyzuje minimalną grubość powłoki cynkowej na poziomie 45-85 mikrometrów w zależności od grubości elementu, dlatego przed zakupem konstrukcji warto zażądać od producenta certyfikatu potwierdzającego zgodność z tym standardem.

Aluminium pojawia się jako alternatywa w projektach, gdzie priorytetem jest redukcja masy całej ramy nośnej, ponieważ gęstość aluminium wynosząca około 2,7 g/cm³ pozwala na zmniejszenie ciężaru konstrukcji nawet o 60% w porównaniu ze stalą o porównywalnej sztywności. W praktyce oznacza to lżejszy transport, łatwiejszy montaż ręczny na placu budowy oraz mniejsze obciążenie punktowe fundamentów, co ma znaczenie na gruntach o niższej nośności. Należy jednak pamiętać, że współczynnik rozszerzalności cieplnej aluminium jest blisko dwukrotnie wyższy niż stali przy zmianie temperatury o 40°C profil o długości 5 metrów wydłuża się lub skraca o około 5,6 mm, co wymaga projektowania połączeń ślizgowych lub kompensacyjnych, aby naprężenia termiczne nie przenosiły się na delikatne mocowania modułów PV.

Stal nierdzewna, zwłaszcza w gatunkach austenitycznych typu AISI 304 lub 316, oferuje najwyższą odporność na korozję w środowiskach agresywnych na przykład w pobliżu wybrzeża morskiego, gdzie aerozol solny przyspiesza degradację standardowej stali ocynkowanej nawet trzykrotnie w porównaniu z terenami oddalonymi od morza. Wysoka zawartość chromu w stopie tworzy na powierzchni pasywną warstwę tlenku chromu, która samoczynnie regeneruje się po drobnych uszkodzeniach mechaniczych, co przekłada się na deklarowaną trwałość konstrukcji przekraczającą 30 lat bez konieczności konserwacji antykorozyjnej. Ze względu na cenę jednostkową wyższą o 200-300% od stali ocynkowanej ogniowo stal nierdzewna znajduje zastosowanie głównie w elementach narażonych na bezpośredni kontakt z wodą gruntową lub w instalacjach premium, gdzie koszt całkowity budowy ma mniejsze znaczenie niż bezawaryjność wieloletnia.

Sprawdź Systemy montażowe paneli fotowoltaicznych

Pod względem typologii mechanicznej konstrukcje naziemne dzielą się na trzy zasadnicze kategorie, z których każda odpowiada innemu profilowi eksploatacyjnemu i innemu budżetowi inwestycyjnemu. Konstrukcje stałe o stałym kącie nachylenia stanowią najprostsze rozwiązanie techniczne ramę ustawia się raz, podczas montażu, pod kątem optymalnym dla lokalnej szerokości geograficznej, a następnie moduły pracują w trybie pasywnym przez cały okres użytkowania instalacji. Ten wybór sprawdza się na obszarach o regularnym nasłonecznieniu i tam, gdzie budżet projektu nie przewiduje wydatków na elementy ruchome narażone na awarie mechaniczne. Konstrukcje regulowane manually pozwalają na sezonową korektę kąta nachylenia paneli typowo zwiększenie nachylenia zimą, gdy słońce pozostaje nisko nad horyzontem, oraz zmniejszenie latem, gdy zenitalne ustawienie słońca generuje nadmierne obciążenie termiczne modułów.

Trackery jednoosiowe reprezentują najbardziej zaawansowany technologicznie wariant konstrukcji naziemnej, wyposażony w silnik elektryczny i czujniki nasłonecznienia, które automatycznie obracają rząd paneli wzdłuż osi wschód-zachód, utrzymując powierzchnię modułów prostopadle do padających promieni słonecznych przez cały dzień. Dane z.realnych instalacji wskazują, że trackery jednoosiowe zwiększają roczną produkcję energii o 15-25% w porównaniu z konstrukcją stałą, co w polskich warunkach klimatycznych oznacza dodatkowe 400-700 kWh na każdy kilowat zainstalowanej mocy w skali roku. Koszt samego systemu śledzącego stanowi jednak istotną pozycję budżetową cena trackerów jednoosiowych z instalacją wynosi średnio 0,4-0,7 €/W w porównaniu z 0,2-0,35 €/W dla konstrukcji stałej, a dodatkowe elementy mechaniczne i elektryczne generują wyższe ryzyko awarii wymagające regularnych przeglądów.

Porównanie typów konstrukcji nośnych

Fundamenty pod instalację naziemną rozwiązania i ich właściwości

Fundamenty stanowią krytyczny element instalacji fotowoltaicznej na gruncie, ponieważ to właśnie one przenoszą wszystkie obciążenia mechaniczne z konstrukcji nośnej na podłoże gruntowe decydując tym samym o stateczności całego systemu nawet podczas ekstremalnych zjawisk pogodowych, takich jak huraganowe podmuchy wiatru czy anomalne opady śniegu. Wybór technologii fundamentowej zależy przede wszystkim od nośności gruntu mierzonej w jednostkach MPa gleby gliniaste i piaszczyste o nośności powyżej 0,15 MPa pozwalają na stosowanie lżejszych rozwiązań, podczas gdy grunty organiczne, torfowe czy nasypy niekontrolowane wymagają głębszego zakotwienia sięgającego do warstw mineralnych poniżej poziomu przemarzania. Badanie geotechniczne przeprowadzone przez uprawnionego geologa lub geotechnika powinno poprzedzać każdą poważną inwestycję naziemą, ponieważ koszt ekspertyzy gruntowej rzędu 2-4 tysięcy złotych wielokrotnie zwraca się uniknięciem późniejszych napraw konstrukcji.

Polecamy Montaż paneli fotowoltaicznych krok po kroku

Pale wkręcane, potocznie nazywane śrubami gruntowymi, zyskują coraz większą popularność w Polsce ze względu na szybkość instalacji oraz minimalny wpływ na otaczający teren specjalistyczna wiertnica wkręca pale o średnicy 76-114 mm na głębokość 1,5-4 metrów w ciągu kilkunastu minut, a gotowa konstrukcja nośna może być montowana niemal natychmiast po ich osadzeniu, bez okresu wiązania betonu czy konieczności wykonania wykopów. Wkręcanie pale generuje zagęszczenie gruntu wokół trzpienia, co zwiększa nośność układu o 10-20% w porównaniu z pale wbijanymi, a rdzeń stalowy pale jest zabezpieczony powłoką cynkową ogniowo, co zapewnia wieloletnią ochronę antykorozyjną w kontakcie z wilgotnym gruntem. System śrub gruntowych sprawdza się szczególnie na terenach pagórkowatych, gdzie niwelacja nierówności za pomocą bloczków betonowych byłaby niepraktyczna pale pozwalają na zamontowanie konstrukcji nośnej na spadkach do 15° bez konieczności kosztownego modelowania terenu.

Bloczki betonowe i ławy fundamentowe wykonane w tradycyjnej technologii monolitycznej stanowią rozwiązanie sprawdzone od dziesięcioleci w budownictwie ogólnym, jednak ich zastosowanie w fotowoltaice naziemnej wymaga dokładnego zaplanowania głębokości posadowienia zgodnie z normą PN-EN 1997-1, która definiuje poziom przemarzania gruntu na terenie Polski jako minimum 0,8-1,4 m p.p.m. w zależności od strefy klimatycznej fundamenty posadowione płycej są narażone na cykliczne zamarzanie i odmarzanie wody w porach gruntu, co prowadzi do wypiętrzania konstrukcji zimą i jej osiadania latem, generując naprężenia skracające żywotność mocowań paneli. Zalety technologii betonowej obejmują możliwość precyzyjnego wypoziomowania konstrukcji nośnej za pomocą podkladek stalowych oraz wysoką sztywność połączenia, co docenia się szczególnie w przypadku ciężkich trackerów jednoosiowych wymagających stabilnego punktu obrotu.

Płyty fundamentowe, wykonywane jako żelbetowe tarcze o grubości 20-40 cm rozprowadzające obciążenie na dużej powierzchni gruntu, znajdują zastosowanie głównie w dużych farmach fotowoltaicznych o mocy przekraczającej 1 MW, gdzie koszty robocizny związane z instalacją wieluset lub tysięcy pojedynczych fundamentów przemawiają za rozwiązaniem scentralizowanym. W warunkach przydomowych płyty fundamentowe rzadko są ekonomicznie uzasadnione ze względu na wysoki koszt materiałów i robót ziemnych, chyba że grunt charakteryzuje się ekstremalnie niską nośnością uniemożliwiającą zastosowanie pale wkręcanych lub bloczków. Przy projektowaniu płyt należy uwzględnić naprężenia odginające wywołane momentem obrotowym od wiatru działającego na konstrukcję paneli, dlatego zbrojenie prętami żebrowanymi o średnicy 12-16 mm rozmieszczonymi w siatkę 15×15 cm stanowi typowe rozwiązanie konstrukcyjne.

Powiązany temat Zgoda wspólnoty na montaż paneli fotowoltaicznych wzór

Odwodnienie terenu wokół fundamentów stanowi aspekt często pomijany przez inwestorów, którzy koncentrują się na widocznych elementach konstrukcji, ignorując fakt, że stagnująca woda gruntowa przyspiesza korozję elementów stalowych nawet skuteczniej niż deszcz czy rosy. W praktyce oznacza to konieczność ukształtowania spadków terenu zapewniających odpływ wody opadowej z dala od strefy posadowienia minimalny spadek 1-2% w kierunku od fundamentów w zupełności wystarcza na gruntach przepuszczalnych, natomiast na gruntach gliniastych o niskim współczynniku filtracji warto rozważyć instalację drenażu opaskowego z rur perforowanych obsypanych żwirem. Zabezpieczenie antykorozyjne dolnych partii konstrukcji nośnej poprzez dodatkowe malowanie powłoką bitumiczną lub aplikację taśmy samowulcanizującej stanowi stosunkowo niedrogi zabieg, który może przedłużyć żywotność połączeń śrubowych o 10-15 lat w środowiskach wilgotnych.

Porównanie rozwiązań fundamentowych

Optymalny kąt nachylenia i rozstaw rzędów paneli

Kąt nachylenia paneli fotowoltaicznych względem płaszczyzny poziomej determinuje ilość energii promieniowania słonecznego padającego na powierzchnię ogniw w ciągu roku, ponieważ optymalne pochłanianie fotonów następuje przy kącie padania bliskim 90°. Na terenie Polski, położonej między 49°N a 54°N szerokości geograficznej, optymalny kąt nachylenia dla instalacji stałych wynosi typowo 30-40°, przy czym dokładna wartość zależy od szerokości geograficznej lokalizacji im dalej na północ, tym wyższy kąt kompensuje niższy kąt padania promieni słonecznych w ciągu roku. Przesunięcie kąta o 10° od wartości optymalnej zmniejsza roczną produkcję energii o około 5-8%, co przy obecnych cenach energii elektrycznej rzędu 0,80-1,20 PLN/kWh przekłada się na stratę setek złotych rocznie z instalacji o mocy 10 kW.

Sezonowa regulacja kąta nachylenia, możliwa przy konstrukcjach regulowanych, pozwala na korektę orientacji paneli kilka razy w roku typowo ustawienie pod kątem zwiększonym o 10-15° w okresie zimowym, gdy słońce pozostaje nisko nad horyzontem, oraz zmniejszenie kąta latem, gdy zenitalne ustawienie słońca generuje nadmierne obciążenie termiczne modułów obniżające ich sprawność konwersji. Fizyczny mechanizm strat termicznych wynika z faktu, że sprawność ogniw krzemowych spada o około 0,4-0,5% na każdy stopień Celsjusza powyżej 25°C, dlatego panele pracujące w upale przy kącie bliskim 90° mogą tracić nawet 15-20% nominalnej mocy z powodu przegrzewania obniżenie kąta nachylenia latem umożliwia lepsze chłodzenie konwekcyjne powierzchni modułu przez przepływające powietrze. System regulacji sezonowej nie wymaga automatyzacji wystarczające jest ręczne poluzowanie śrub mocujących i ustawienie ramy w nowej pozycji, co dwukrotnie w roku zajmuje kilka minut przy odpowiednio zaprojektowanych połączeniach.

Rozstaw rzędów paneli między kolejnymi rzędami modułów fotowoltaicznych musi uwzględniać ryzyko wzajemnego zacieniania, które występuje, gdy promienie słoneczne padające pod niskim kątem zimowym lub porannym i wieczornym trafiają najpierw w rząd.paneli ustawiony bliżej linii wschód-zachód, rzucając cień na rząd zlokalizowany za nim. Matematyczna zależność określająca minimalną odległość między rzędami wynosi w przybliżeniu 1,5-2,0-krotność wysokości panelu mierzonej prostopadle do powierzchni nachylonej dla typowego panelu o wysokości 1,7 m i kącie nachylenia 35° odległość między rzędami powinna wynosić minimum 3,0-3,5 m, aby uniknąć cieni podczas przesilenia zimowego, gdy słońce osiąga najniższą wysokość nad horyzontem. Zwiększenie rozstawu powyżej wartości minimalnej generuje dodatkowe koszty gruntu i okablowania, ale jednocześnie ułatwia dostęp pojazdom serwisowym oraz zmniejsza ryzyko zacieniania przez opadające liście lub śnieg gromadzący się na górnej krawędzi modułów.

Systemy śledzące słońce, zarówno jednoosiowe, jak i dwuosiowe, rewolucjonizują podejście do optymalizacji kąta nachylenia w dużych instalacjach naziemnych, eliminując kompromis między ustawieniem zimowym a letnim charakterystyczny dla konstrukcji stałych. Trackery jednoosiowe obracające panele wzdłuż osi wschód-zachód utrzymują optymalny kąt padania promieni słonecznych przez większą część dnia, generując wzrost produkcji o 15-25% rocznie w porównaniu z systemem stałym, co w praktyce oznacza dodatkowe 800-1500 PLN rocznego przychodu przy cenie energii 1 PLN/kWh i instalacji 10 kW. Dwuosiowe trackery śledzące słońce zarówno w azymucie, jak i elewacji, osiągają jeszcze wyższą wydajność wzrost produkcji może sięgać 30-40% lecz wysoka cena mechanizmów obrotowych, skomplikowane sterowanie oraz zwiększone zapotrzebowanie na konserwację sprawiają, że ich zastosowanie ogranicza się głównie do dużych farm fotowoltaicznych o korzystnej ekonomice skali.

Na efektywność energetyczną instalacji naziemnej wpływa nie tylko orientacja paneli, lecz także czystość ich powierzchni panele pokryte kurzem, pyłkiem kwiatowym czy sadzą z pobliskich upraw tracą od 5% do 20% mocy nominalnej w zależności od lokalizacji i pory roku, przy czym największe straty obserwuje się wiosną po okresie grzewczym oraz późnym latem po żniwach. Instalacja naziemna oferuje przewagę nad dachową pod względem dostępu do czyszczenia mycie paneli ciśnieniowo za pomocą wody demineralizowanej z dodatkiem delikatnych środków czyszczących można przeprowadzać samodzielnie przy użyciu przedłużonej szczotki, bez konieczności wchodzenia na dach czy zatrudniania specjalistycznej ekipy. Regularne czyszczenie przynajmniej raz w roku, a w rejonach przemysłowych lub przy intensywnej agriculture nawet dwa razy, stanowi element optymalizacji zwrotu z inwestycji często pomijany w kalkulacjach energetycznych.

Prawidłowo zaprojektowana i wykonana instalacja naziemna osiąga okres zwrotu inwestycji wynoszący typowo 5-8 lat w zależności od lokalnych cen energii elektrycznej, dostępnych dotacji governmentlych oraz specyfiki danej lokalizacji na przykład tereny przemysłowe z wysokimi taryfami energetycznymi oferują krótszy ROI niż obszary wiejskie z niskimi kosztami zakupu prądu od lokalnego dystrybutora. Koszt samej konstrukcji gruntowej wraz z fundamentami stanowi średnio 15-25% całkowitego budżetu instalacji fotowoltaicznej, co przy obecnych cenach komponentów PV przekłada się na wydatek rzędu 2-5 tysięcy PLN na każdy kilowat mocy zainstalowanej inwestycję, która zwraca się w całości w ciągu pierwszej połowy okresu eksploatacji systemu trwającego przeciętnie 25-30 lat. Warto pamiętać, że błędy popełnione na etapie fundamentowania i doboru konstrukcji nośnej naprawia się znacznie trudniej i drożej niż te związane z doborem samych modułów czy falownika, dlatego szczegółowa analiza techniczna poprzedzająca rozpoczęcie budowy stanowi najlepszą inwestycję w trwałość całego systemu.

Wskazówka praktyczna: Przed zakupem gruntowych elementów konstrukcji nośnej warto sprawdzić certyfikat cynkowania ogniowego zgodny z normą EN ISO 1461 różnica w grubości powłoki cynkowej o 20 mikrometrów może przełożyć się na dekadę dłuższą żywotność połączeń śrubowych w kontakcie z kwaśnymi glebami charakterystycznymi dla północnej Polski.
