Montaż paneli fotowoltaicznych na dachówce ceramicznej – kompletny poradnik

Dachówka ceramiczna pokrywa blisko 60% polskich dachów skośnych, a jednocześnie generuje najwięcej reklamacji po montażu fotowoltaiki. Problem nie leży w samym materiale, lecz w interakcji trzech warstw: sztywnej dachówki, drewnianej więźby i aluminiowej konstrukcji nośnej paneli. Każda z nich pracuje inaczej pod wpływem temperatury, wiatru i śniegu, więc nawet drobny błąd wykonawczy potrafi po dwóch sezonach skutkować przeciekiem, korozją lub zerwaniem modułów. Poniższy przewodnik powstał z myślą o inwestorach, którzy chcą zrozumieć mechanikę tego procesu, zanim podpiszą umowę z wykonawcą.

• Stan dachu przed inwestycją checklista, która ratuje przed kosztowną rozbiórką
• Uchwyty dachówkowe i szyny montażowe do fotowoltaiki co wybrać
• Montaż PV na dachówce karpiówce ryzyka i sprawdzone rozwiązania
• Technika montażu wg typu pokrycia krok po kroku
• Kąt nachylenia i orientacja paneli na dachówce jak uniknąć strat prądu
• Błędy przy montażu fotowoltaiki na dachówce TOP 10 kosztownych wpadek
• Koszt montażu paneli na dachówce ceramicznej w 2026 roku
• Systemy alternatywne dla dachówki ceramicznej

Stan dachu przed inwestycją checklista, która ratuje przed kosztowną rozbiórką

Pierwszy krok to nie zakup paneli, lecz rzetelna inspekcja więźby. Krokwie powinny mieć przekrój minimum 60×120 mm dla rozstawu osiowego do 90 cm, a ich wilgotność nie może przekraczać 20%. Suche, zdrowe drewno wytrzyma dodatkowe obciążenie rzędu 15-25 kg/m² bez ugięcia, ale zawilgocone lub zaatakowane przez grzyby odkształci się pod punktowym naciskiem haków.

Równie istotna jest klasa odporności ogniowej pokrycia. W polskich warunkach wymóg Broof(t1) dotyczy głównie budynków wielorodzinnych i obiektów użyteczności publicznej, ale warto go sprawdzić przy dużych instalacjach powyżej 6 kWp, ponieważ straż pożarna coraz częściej weryfikuje ten parametr podczas odbiorów. Dachówka ceramiczna sama w sobie spełnia tę klasę, jednak błędem jest montowanie na niej elementów z tworzywa sztucznego bez odpowiednich przekładek.

Analiza zacienienia wymaga czegoś więcej niż spojrzenia na sąsiednie drzewa. Komin, lukarna, a nawet anteny satelitarne rzucają cień o zmiennym kącie w ciągu roku. Zimą słońce operuje nisko, więc nawet komin oddalony o trzy metry może przysłonić dolną krawędź modułu przez kilka godzin dziennie, co obniża uzysk całego stringu, bo panele połączone szeregowo pracują według najsłabszego ogniwa.

Optymalny kąt nachylenia dla szerokości geograficznej Polski to 30-40°, ale dachówka często narzuca nachylenie 35-45°. Przy 45° i orientacji południowej zyskujemy lepsze odprowadzanie śniegu, tracimy natomiast około 4-6% rocznego uzysku w porównaniu z kątem 35°. Odchylenie od południa o 45° na zachód lub wschód to strata rzędu 8-12%, natomiast montaż pionowy (90°) na ścianie szczytowej daje już 25-30% mniej energii niż dach optymalnie nachylony.

Nośność konstrukcji weryfikuje się prostym wzorem: ciężar własny dachówki (40-60 kg/m²) plus moduły z osprzętem (12-18 kg/m²) plus obciążenie śniegiem w III strefie (do 120 kg/m²). Suma rzadko przekracza wytrzymałość typowej więźby, ale punktowe przeniesienie sił przez haki wymaga wzmocnienia krokwi w miejscu montażu, jeśli ich przekrój jest mniejszy niż 50×100 mm.

Uchwyty dachówkowe i szyny montażowe do fotowoltaiki co wybrać

Hak dachówkowy stanowi ogniwo między pokryciem a szyną nośną. Najlepsze modele powstają ze stali nierdzewnej 1.4301 lub aluminium 6005 T6, co gwarantuje odporność na korozję nawet w strefie nadmorskiej. Tanie haki z ocynkowanej stali węglowej wytrzymują pięć lat na dachu z dobrą wentylacją, ale w miejscach stykających się z impregnowanym drewnem korozja punktowa pojawia się już po dwóch zimach.

Szyny C profilowane z aluminium 6005 T5 to standard w instalacjach dachowych. Wytrzymują obciążenie 1500 N/m przy rozstawie podpór 1,2 m, a ich anodyzowana powierzchnia nie reaguje z dachówką. Kluczowy jest wybór producenta posiadającego znak CE oraz deklarację właściwości użytkowych zgodną z EN 1090-1. Bez tego dokumentu ubezpieczyciel może odmówić wypłaty odszkodowania po wichurze.

Klemy środkowe wymagają wkładki EPDM o grubości minimum 2 mm. Działa ona jak sprężyna, kompensując rozszerzalność cieplną ramki panelu, która przy różnicy temperatur 70°C zmienia długość o około 3 mm na metr bieżący. Brak tej uszczelki prowadzi do mikropęknięć szkła solarnego po trzech latach eksploatacji, czego nie widać gołym okiem, a co obniża moc nawet o 15%.

Typy haków dachówkowych i ich zastosowanie

• Hak uniwersalny z płaskownikiem do dachówki zakładkowej (marsylka, holenderka), regulacja 30-50 mm, łatwy montaż.
• Hak karpiówka płaski, montowany pod dwie warstwy dachówki, wymaga szlifowania podparcia.
• Hak kompensacyjny do dachówek z silnie profilowaną powierzchnią, posiada dodatkową podkładkę gumową.

Podróbki rozpoznasz po trzech detalach: braku oznaczenia gatunku stali na opakowaniu, śladach korozji po 24 godzinach w komorze solnej oraz nierównych spawach. Polscy dystrybutorzy z certyfikatem jakości publikują raporty z testów mgły solnej zgodnie z ISO 9227. To jeden z powodów, by unikać haków sprowadzanych z hurtowni bez dokumentacji.

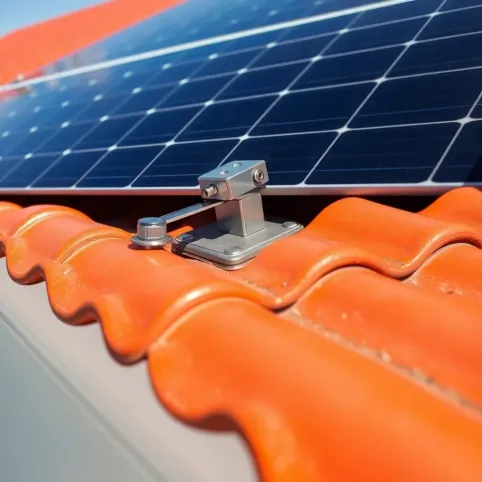

Montaż PV na dachówce karpiówce ryzyka i sprawdzone rozwiązania

Karpiówka, czyli dachówka płaska układana w koronkę lub łuskę, stanowi największe wyzwanie montażowe. Jej grubość 12-15 mm i brak zamków sprawiają, że tradycyjne haki nie mają oparcia. Standardowe rozwiązanie polega na szlifowaniu spodniej strony dachówki wiertarką diamentową w miejscu styku z hakiem, co tworzy płaską powierzchnię o głębokości 3-4 mm. Szlif ogranicza się do pojedynczej dachówki, którą po montażu wraca na swoje miejsce.

Drugim wariantem są haki z długim ramieniem, które wychodzą ponad warstwę dachówek i mocowane są do kontrłat. Takie rozwiązanie eliminuje konieczność szlifowania, ale zwiększa wysokość konstrukcji o 8-12 cm, co w przypadku dachu o kącie 40° generuje większe siły wiatrowe. Dla złagodzenia tego efektu stosuje się dodatkowe klemy blokujące na każdym panelu.

Najczęstszym błędem przy karpiówce jest zbyt rzadkie rozmieszczenie haków, jeden na cztery dachówki zamiast co drugą. Przy wietrze wiejącym z prędkością 100 km/h panele o powierzchni 1,7 m² tworzą siłę ssącą około 450 N, a karpiówka waży zaledwie 1,8 kg/szt. i łatwo odchodzi od łaty. Dlatego rozstaw haków co 60-80 cm to absolutne minimum dla tego pokrycia.

Studium przypadku z okolic Gdańska (dach 180 m², 24 panele, moc 9,6 kWp) pokazuje, że przy prawidłowym montażu na karpiówce instalacja wytrzymała dwie zimy bez uszkodzeń pokrycia. Kluczem okazało się zastosowanie haków z regulacją pionową 0-30 mm, które pozwoliły wypoziomować szyny mimo nierówności starszej więźby.

Technika montażu wg typu pokrycia krok po kroku

Proces zaczyna się od demontażu dachówek w pasie montażowym i oznaczenia krokwi kredą traserską. Każdy hak wymaga wstępnego nawiercenia wiertłem 6 mm, a wkręt 8×80 mm z łbem sześciokątnym wkręca się momentem 25 Nm. Luźne mocowanie powoduje mikroluzy, które po roku objawiają się skrzypieniem przy wietrze.

Szyny łączy się łącznikami wsuwanymi bez konieczności wiercenia, a poziomowanie odbywa się niwelatorem laserowym z dokładnością 2 mm na 10 m bieżących. Różnica większa niż 5 mm na długości rzędu paneli prowadzi do naprężeń skręcających w ramkach modułów, co skraca ich żywotność o kilka lat.

Kolejność prac montażowych

• Oględziny i projekt rozmieszczenia haków na podstawie skaningu 3D dachu.
• Szlifowanie miejsc styku z dachówką i zabezpieczenie środkiem hydrofobowym.
• Montaż haków co 60-80 cm w rozstawie uzależnionym od strefy wiatrowej.
• Szyny poziomowane laserowo, łączone łącznikami aluminiowymi.
• Klemy z momentem dokręcania 18 Nm, uziemienie konstrukcji przewodem LgY 6 mm².
• Podłączenie stringów do falownika, testy napięcia jałowego, zgłoszenie do UDT.

W przypadku blachodachówki rezygnuje się z haków na rzecz śrub dwugwintowych M10 z uszczelką EPDM, które przechodzą przez blachę do krokwi. Takie rozwiązanie skraca czas montażu o 40%, ale wymaga precyzyjnego trafienia w krokiew, bo pomyłka o 2 cm oznacza konieczność wymiany blachy. Śruby dwugwintowe mają tę przewagę nad hakami, że nie podnoszą dachówki, więc ryzyko przecieku spada praktycznie do zera.

Bitumiczna dachówka (gont) to pokrycie, pod którym nie montuje się haków przechodzących przez papę. Standardem jest montaż do kontrłat, a gdy ich rozstaw jest zbyt duży, wzmacnia się go dodatkowymi łatami 40×60 mm przykręcanymi do krokwi. Próba montażu bezpośrednio do papy kończy się przeciekiem po pierwszym sezonie zimowym, gdy lód wypycha wkręty ku górze.

Kąt nachylenia i orientacja paneli na dachówce jak uniknąć strat prądu

Nachylenie 30° na południe daje referencyjny uzysk 100%. Każde 5° odchylenia w górę lub w dół to strata 1-2%. Orientacja wschodnia lub zachodnia przy 30° zmniejsza produkcję o 12-15%, ale rozłożenie stringów na dwa falowniki pozwala odzyskać 4-5% dzięki niezależnej pracy paneli wschodnich i zachodnich w różnych porach dnia.

Uwaga: W renderowaniu HTML wartości procentowe powyżej 100% występują tylko przy nachyleniu 25-35° i orientacji południowej, co stanowi optymalny punkt pracy modułów w warunkach polskich.

Straty wymienione w tabeli dotyczą produkcji rocznej. W praktyce różnica między 30° a 45° na południu jest ledwo zauważalna w miesiącach zimowych, gdy korzystniejsze okazuje się nachylenie strome, zbierające promienie pod niskim kątem. Latem natomiast panel 30° pracuje wydajniej dzięki lepszemu chłodzeniu każdy stopień powyżej 25°C obniża moc modułu o 0,4%.

Dachówka a chłodzenie paneli

Dachówka ceramiczna stanowi bufor termiczny między panelem a krokwią. W upalne dni temperatura pod modułem wzrasta o 15-20°C mniej niż przy pokryciu blaszanym, co przekłada się na 6-8% wyższy uzysk. Ten efekt rekompensuje częściowo mniej korzystną orientację dachu.

Błędy przy montażu fotowoltaiki na dachówce TOP 10 kosztownych wpadek

Przeciek po sześciu miesiącach to najczęstsza reklamacja. Przyczyną bywa brak uszczelnienia pod hakiem albo zbyt głębokie szlifowanie dachówki, które naruszyło jej strukturę. Standardem jest podkładka z EPDM 3 mm pod każdym hakiem oraz szlif ograniczony do 30% grubości dachówki.

Korozja galwaniczna pojawia się przy bezpośrednim kontakcie stali ocynkowanej z aluminium. Para ta w obecności wody twor ogniwo galwaniczne, które niszczy cynk w ciągu 18 miesięcy. Rozwiązaniem jest stosowanie przekładek z tworzywa sztucznego lub rezygnacja ze stali węglowej na rzecz stali nierdzewnej.

Zerwanie dachówki przez wiatr to skutek zbyt rzadkiego rozstawu haków. W III strefie wiatrowej (większość Polski) hak co trzecią dachówkę to błąd. Bezpieczny rozstaw to co 60-80 cm, czyli mniej więcej co drugą dachówkę zakładkową.

Pozostałe najczęstsze błędy

• Brak pomiaru wilgotności krokwi przed montażem haków.
• Mieszanie komponentów różnych producentów bez sprawdzenia kompatybilności.
• Użycie klemy z tworzywa zamiast aluminium.
• Dokręcanie klem momentomierzem bez kalibracji.
• Podłączenie paneli bez testu napięcia jałowego przed uruchomieniem falownika.
• Brak projektu rozmieszczenia haków wykonanego przez konstruktora.
• Rezygnacja z uziemienia konstrukcji nośnej.

Brak odbioru UDT to grzech główny instalacji powyżej 6,5 kWp. Urząd Dozoru Technicznego sprawdza nie tylko falownik, ale całą konstrukcję nośną, a jej protokół stanowi warunek wypłaty dotacji z programu Mój Prąd. Bez niego inwestor traci kilkanaście tysięcy złotych dofinansowania.

Koszt montażu paneli na dachówce ceramicznej w 2026 roku

Ceny komponentów wzrosły w 2025 roku średnio o 8% w porównaniu z rokiem poprzednim, głównie z powodu drożejącego aluminium. Instalacja 10 kWp na dachówce ceramicznej kosztuje obecnie 38-52 tys. zł brutto z robocizną, co obejmuje panele, falownik, konstrukcję, okablowanie oraz uruchomienie.

Samodzielny montaż obniża koszt o 20-25%, ale wymaga uprawnień SEP do 1 kV oraz znajomości normy PN-HD 60364. Bez tych kwalifikacji ubezpieczyciel odmówi ochrony instalacji, a w razie pożaru polisa może być nieważna. Dlatego ekonomia samodzielnego montażu jest pozorna, chyba że inwestor dysponuje własną ekipą z certyfikatem.

Kiedy warto wynająć ekipę z certyfikatem UDT

• Moc instalacji powyżej 6,5 kWp (wymóg prawny).
• Dachówka karpiówka lub dach o kącie powyżej 45°.
• Brak doświadczenia w pracy na wysokości.
• Chęć uzyskania gwarancji na robociznę minimum 5 lat.

Systemy alternatywne dla dachówki ceramicznej

Systemy top-fix umożliwiają montaż szyny od góry bez konieczności demontażu dachówek. Specjalna śruba przechodzi przez profil aluminiowy i hak jednocześnie, skracając czas instalacji o 30%. Minusem jest wyższa cena komponentu (15-20% więcej) oraz ograniczona dostępność haków do nietypowych kształtów dachówek.

Panele bifacialne (dwustronne) na dachówce ceramicznej dają dodatkowe 5-8% uzysku dzięki odbiciom od jasnej powierzchni dachówek. Wymagają jednak podwyższonej konstrukcji montażowej, aby światło docierało do tylnej strony modułu, co zwiększa koszt ramy o 200-300 zł na każdy panel.

Systemy balastowe bez przebijania poszycia stosuje się wyłącznie na dachach płaskich lub o nachyleniu do 10°. Na dachówce ceramicznej balast nie ma zastosowania, ponieważ ciężar własny byłby zbyt duży dla typowej więźby, a ryzyko zsunięcia rośnie wraz z kątem nachylenia.

Gwarancja producenta dachówki po ingerencji montażowej

Producenci dachówek takich jak marki premium z grup kreatywnych dopuszczają montaż PV bez utraty gwarancji pod warunkiem użycia dedykowanych haków i zachowania szczelności poszycia. Kluczowy jest zapis w karcie gwarancyjnej o dopuszczeniu obciążeń punktowych do 0,5 kN. Warto go zweryfikować przed zakupem paneli, bo zerwanie gwarancji na pokrycie oznacza utratę ochrony wartej czasem kilkanaście tysięcy złotych.

Przed podpisaniem umowy z wykonawcą pobierz szczegółową checklistę 25 punktów kontrolnych, która pozwoli zweryfikować każdy etap inwestycji. Znajdziesz w niej między innymi listę pomiarów do wykonania przed montażem, schemat rozmieszczenia haków oraz wzór protokołu odbioru UDT. Dokument można wydrukować i używać podczas każdej wizyty ekipy na dachu.

Źródła danych i normy: PN-EN 1090-1 (wykonanie konstrukcji aluminiowych), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), EN ISO 9227 (badanie mgłą solną), raporty NFOŚiGW (program Mój Prąd 7.0), dane GUS dotyczące pokryć dachowych w budynkach jednorodzinnych, katalog techniczny IEO (Instytut Energetyki Odnawialnej) za rok 2025.
