Mocowanie paneli fotowoltaicznych do dachówki praktyczny przewodnik 2025

Uchwyty, haki i profile jaki system montażowy do jakiej dachówki?

Dachówka ceramiczna waży od 40 do 60 kg na metr kwadratowy, karpiówka potrafi dobić do 80 kg. Te liczby nie są ciekawostką, tylko punktem wyjścia do dobrania systemu montażowego, który udźwignie zarówno pokrycie, jak i panele generujące dodatkowe obciążenie rzędu 15-20 kg/m². Różnica między sprawnym dachem a kosztowną reklamacją zaczyna się właśnie tutaj, na etapie wyboru łap i profili.

• Uchwyty, haki i profile jaki system montażowy do jakiej dachówki?
• Montaż fotowoltaiki na dachówce krok po kroku
• Najczęstsze błędy przy montażu PV na dachówce

Kluczowy parametr to klasa reakcji na ogień zgodnie z normą PN-EN 13501-1. Dla dachu z panelami fotowoltaicznymi wymaga się klasy A1 lub A2-s1,d0. Dachówka ceramiczna i betonowa spełniają ten warunek naturalnie, ale już papa na skośnym dachu wymaga dodatkowych warstw niepalnych. Warto to sprawdzić przed zakupem komponentów, bo ubezpieczyciel może odmówić wypłaty po pożarze instalacji zamontowanej na nieodpowiednim podłożu.

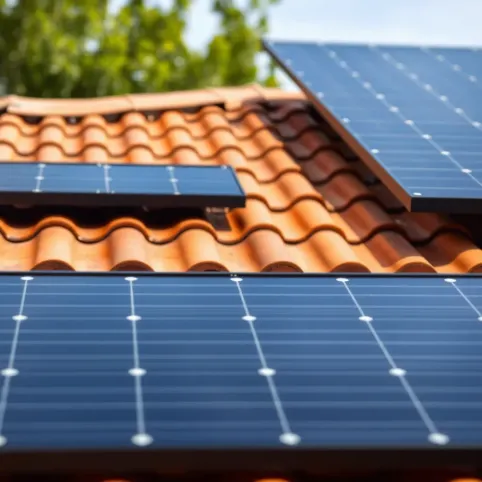

Dachówka ceramiczna (zakładkowa, marsylka)

Standardowe rozwiązanie to łapa montażowa wsuwana pod dachówkę i przykręcana do kontrłaty wkrętami ze stali nierdzewnej A2. Łapa unosi dachówkę o 3-5 mm, co pozwala na swobodny przepływ wody i zachowuje wentylację. Profile aluminiowe mocowane do łap stanowią szkielet, do którego trafią klemy trzymające panele. Całość dodaje około 4-6 kg/m², więc przy dachówce o nośności 40 kg/m² zostaje spory zapas.

Dachówka karpiówka (typ „esówka")

Karpiówka wymaga podwójnego rusztu, bo pojedyncza dachówka jest za mała, żeby przenieść punktowe obciążenie z haków. Rozstaw łap trzeba zwiększyć do 60-80 cm, a profile prowadzić prostopadle do spadku. System jest droższy o około 30-40% w przeliczeniu na metr kwadratowy instalacji, ale rozkłada siły równomiernie i eliminuje ryzyko pękania pojedynczych dachówek przy silnym wietrze.

Blachodachówka modułowa

Tutaj rezygnuje się z łap na rzecz śrub dwugwintowych wkręcanych w krokwie przez blachę. Śruba ma uszczelkę EPDM, która gwarantuje wodoszczelność. Montaż przebiega szybciej, bo nie trzeba podnosić arkuszy, ale wymaga precyzyjnego trafienia w krokiew. Konieczne jest użycie wykrywacza krokwi albo odsłonięcie fragmentu poszycia, żeby zlokalizować elementy nośne.

Blacha trapezowa i papa na dachu skośnym

Blacha trapezowa przyjmuje mostki trapezowe opierające się na górnej fali profilu, a do nich przykręca się profile nośne. W przypadku dachu krytego papą montuje się mostki zintegrowane z listwami, które zastępują tradycyjne łaty. Papa musi jednak leżeć na sztywnym poszyciu (deski albo sklejka), bo sama w sobie nie przenosi obciążeń punktowych.

Dach płaski

Balast żwirowy lub bloczki betonowe to najprostsza opcja dla dachów o spadku do 5°. Kąt nachylenia paneli ustawia się na 10-15° za pomocą wsporników trójkątnych. Przy większym nachyleniu albo na dachach narażonych na ssanie wiatru konieczne jest kotwienie mechaniczne do stropu. Norma PN-EN 1991-1-4 podaje dokładne wartości sił ssących dla poszczególnych stref dachu, co pozwala dobrać odpowiednią liczbę kotew.

Przy doborze systemu kieruj się nie tylko ceną, ale też dostępnością serwisu producenta. Wiodący dostawcy (K2 Systems, Schletter, Alumero, Esdec) utrzymują magazyny części zamiennych w Polsce, co przy awarii skraca przestój z tygodni do dni.

Montaż fotowoltaiki na dachówce krok po kroku

Kolejność prac determinuje szczelność i trwałość całego dachu. Przeskoczenie któregokolwiek etapu skutkuje albo przeciekami, albo utratą gwarancji producenta paneli. Poniższa instrukcja dotyczy dachówki ceramicznej zakładkowej, jako najpopularniejszego pokrycia w Polsce.

Krok 1: Podniesienie dachówki i montaż łapy

Delikatnie unieś dachówkę, wsuwając w nią łapę montażową tak, aby hak trafił na kontrłatę. Łapę przykręcasz dwoma wkrętami ze stali nierdzewnej o długości co najmniej 60 mm. Moment dokręcania ustawiasz na 12-15 Nm, bo zbyt mocne dociągnięcie może rozkruszyć dachówkę, a zbyt luźne nie utrzyma obciążenia wiatrem. Wkręt powinien wejść w kontrłatę na głębokość minimum 40 mm.

Krok 2: Regulacja wysokości haka

Po zamontowaniu kilku łap na jednym rzędzie sprawdź, czy dachówki leżą płasko i nie wystają ponad sąsiednie elementy. Różnica wysokości powyżej 2 mm to sygnał, że hak wymaga regulacji. Większość systemów ma śrubę regulacyjną umożliwiającą korektę w zakresie 10-15 mm. Pozioma linia łap gwarantuje, że profile aluminiowe będą leżały w jednej płaszczyźnie.

Krok 3: Montaż profili nośnych

Profile aluminiowe łączysz z łapami za pomocą śrub z łbem grzybkowym z podkładką sprężystą. Rozstaw profili zależy od lokalizacji paneli: na środku dachu stosujesz profile ciągłe, przy krawędziach dodajesz dodatkowy punkt mocowania co 50 cm. Profile łączysz ze sobą łącznikami, zostawiając dylatację termiczną 8-10 mm na każde 6 metrów bieżące. Aluminium rozszerza się pod wpływem ciepła i sztywne połączenie zacznie wybrzuszać dach.

Krok 4: Klemy końcowe i środkowe

Klemy montujesz na profilach w miejscach oznaczonych producentem paneli. Klemy środkowe trzymają dwa sąsiednie panele, klemy końcowe zamykają moduł na skraju. Moment dokręcania klem wynosi zazwyczaj 18-22 Nm. Zbyt mocno dokręcona klema generuje naprężenia wewnętrzne w ogniwach i prowadzi do mikropęknięć widocznych dopiero po kilku latach w postaci spadku mocy.

Krok 5: Uziemienie i połączenia wyrównawcze

Każdy panel łączysz z profilem za pomocą zacisku uziemiającego, a profile spinasz przewodem LgYżo 6 mm² z bednarką lub szyną wyrównawczą budynku. Rezystancja uziemienia nie powinna przekraczać 10 Ω. Bez tego połączenia piorun nie znajdzie drogi do gruntu i przeskoczy przez panele albo inwerter, co kończy się kosztowną wymianą sprzętu.

Krok 6: Kontrola szczelności

Po zakończeniu montażu sprawdzasz każdą dachówkę wokół haków. Podniesiona dachówka musi leżeć stabilnie, nie może się kołysać ani odstawać. Woda opadowa spływa po dachówce, więc nawet milimetrowa szczelina skieruje strumień pod pokrycie. Warto polać dach wodą z węża i obserwować, czy nic nie kapie do środka.

Nigdy nie montuj paneli sam. Upadek z wysokości czterech metrów na beton to najczęstsza przyczyna śmierci przy pracach dekarskich. Nawet doświadczeni dekarze pracują w zespołach.

Najczęstsze błędy przy montażu PV na dachówce

Siedem grzechów głównych powtarza się z sezonu na sezon. Każdy z nich obniża uzyski, skraca żywotność instalacji albo narusza gwarancję. Poznanie ich przed startem prac pozwala uniknąć kosztownych poprawek.

Błąd 1: Zbyt ciasne klemy

Mechanizm jest prosty: klemy zaciskają ramę panelu, rama przenosi naprężenie na szkło i ogniwa. Zbyt mocny docisk generuje mikropęknięcia, które początkowo nie dają objawów, ale po 3-5 latach objawiają się spadkiem mocy o 5-15%. Producenci podają moment dokręcania, więc trzymanie się go chroni przed tym scenariuszem.

Błąd 2: Brak dylatacji termicznej

Profile aluminiowe w lecie nagrzewają się do 60°C i wydłużają o kilka milimetrów na każdy metr. Bez szczeliny dylatacyjnej profile zaczynają napierać na siebie, profile wybrzuszają się, a klemy tracą prawidłowy docisk. Konsekwencja: panele pracują w nieprzewidziany sposób, a mocowanie się poluzowuje.

Błąd 3: Pominięcie uziemienia

Prąd indukowany w metalowych ramach paneli wymaga odprowadzenia do szyny wyrównawczej. Brak tego połączenia grozi porażeniem podczas burzy i uszkodzeniem inwertera przy przepięciach. Uziemienie to nie kosztowny dodatek, tylko wymóg normy PN-HD 60364.

Błąd 4: Mocowanie do skorodowanej blachy

Śruby dwugwintowe wkręcone w blachę z ogniskami korozji tracą nośność po 2-3 latach. Rdza rozprzestrzenia się pod powierzchnią, a śruba zaczyna się obracać w gnieździe. Efekt: panel odrywa się przy pierwszym silnym wietrze. Rozwiązanie to wymiana skorodowanych arkuszy przed montażem.

Błąd 5: Zła orientacja paneli

Dach wschodni-zachodni daje niższe uzyski roczne niż dach południowy, ale różnica wynosi 10-15%, a nie 30%, jak głoszą mity. Znacznie gorzej jest montować panele w cieniu komina, anteny czy drzewa. Cień na jednym ogniwie obniża wydajność całego stringu o 20-40%, bo ogniwa połączone są szeregowo.

Błąd 6: Brak wentylacji pod panelami

Temperatura ogniwa powyżej 25°C obniża moc o 0,3-0,5% na każdy stopień. Brak szczeliny wentylacyjnej między dachówką a panelem powoduje, że ciepło nie odprowadza się. Efekt: latem panele pracują w temperaturze 70-80°C zamiast 45-55°C, co przekłada się na realną stratę 8-12% uzysków w sezonie.

Błąd 7: Niezgodność systemu z dachówką

Łapa zaprojektowana do dachówki zakładkowej nie pasuje do karpiówki, bo inny jest kształt i grubość. Próba dopasowania kończy się luzami albo pękaniem. Producenci systemów montażowych publikują tabele kompatybilności z konkretnymi modelami dachówek, więc weryfikacja zajmuje pięć minut i oszczędza tysiące złotych.

Najskuteczniejszą metodą unikania błędów jest nadzór kierownika budowy z uprawnieniami albo inspektora z certyfikatem UDT. Dokumentacja zdjęciowa każdego etapu stanowi dowód w razie reklamacji i ułatwia ewentualne naprawy gwarancyjne.

Kiedy wezwać fachowców

Prace na wysokości powyżej 2 metrów wymagają uprawnień SEP lub nadzoru osoby z certyfikatem UDT. Instalacja powyżej 50 V napięcia stałego to elektryka, którą może wykonywać tylko osoba z odpowiednimi kwalifikacjami. Samodzielny montaż własnej instalacji do 3,68 kW jest dozwolony, ale producent paneli może odmówić gwarancji, jeśli montażysta nie ma certyfikatu. Przy większych mocach formalności są bezwzględnie wymagane przez operatora sieci dystrybucyjnej.

Gwarancja i rękojmia

Gwarancja na panele wynosi zazwyczaj 25 lat na moc i 12 lat na produkt, ale warunkiem jest montaż przez certyfikowaną ekipę albo zgodnie z instrukcją producenta. Dokumentacja fotograficzna i protokół odbioru stanowią podstawę roszczeń. Przy samodzielnym montażu gwarancja obowiązuje tylko wtedy, gdy instalacja przeszła odbiór przez autoryzowanego instalatora i jest wpisana do rejestru producenta.

Kiedy montaż się opłaca w 2024+

Net-billing zmienił ekonomię fotowoltaiki. Nadwyżki energii sprzedaje się po cenie rynkowej z poprzedniego miesiąca, a nie rozlicza 1:1 jak w starym systemie. Realny zwrot z instalacji 6 kW na domu zużywającym 5 MWh rocznie wynosi obecnie 7-9 lat, a nie 5-6 jak przy starym net-meteringu. Dotacje z programu „Mój Prąd" obniżają tę wartość o rok. Magazyn energii podnosi autokonsumpcję z 30 do 60-70%, skracając zwrot do 5-7 lat, ale kosztuje 25-40 tys. złotych.

Checklista przed rozpoczęciem montażu

• Sprawdź nośność dachu (minimum 15-20 kg/m² zapasu)
• Zweryfikuj stan pokrycia, wymień uszkodzone dachówki
• Zleć ekspertyzę kominiarską, jeśli komin jest bliski polu paneli
• Uzyskaj mapę zacienienia na różne pory roku
• Potwierdź ekspozycję południową lub wschodnio-zachodnią
• Sprawdź klasę odporności ogniowej pokrycia (A1/A2)
• Przygotuj projekt instalacji z uwzględnieniem stref wiatrowych
• Zgłoś przyłączenie do operatora sieci dystrybucyjnej
• Upewnij się, że ekipa ma uprawnienia SEP/UDT
• Sprawdź kompatybilność haków z modelem dachówki
• Przygotuj asekurację i oznakowanie strefy pracy
• Udokumentuj stan dachu przed rozpoczęciem prac

Wpływ temperatury na uzyski

Parametr NOCT (Nominal Operating Cell Temperature) określa temperaturę ogniwa w warunkach referencyjnych: 800 W/m² nasłonecznienia, 20°C otoczenia, wiatr 1 m/s. Większość paneli ma NOCT 42-46°C, co oznacza, że przy 30°C na zewnątrz ogniwo pracuje w 55-60°C. Współczynnik mocy temperaturowej wynosi -0,35 do -0,45%/°C, więc strata mocy w upalne dni sięga 15-20% w stosunku do warunków STC. Orientacyjna strata roczna z tytułu temperatury to 4-7% w zależności od lokalizacji w Polsce.

Wydrukuj tę checklistę i powieś ją w garażu. Przed wejściem ekipy na dach przejdź przez nią punkt po punkcie, odnotowując datę i stan każdego elementu. Dokumentacja przyda się przy odbiorze i ewentualnych reklamacjach.

Źródła danych i norm

PN-EN 1991-1-4 (Eurokod 1, obciążenie wiatrem), PN-EN 13501-1 (klasyfikacja ogniowa), PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 62446 (systemy fotowoltaiczne, wymagania dokumentacyjne), Warunki techniczne programu „Mój Prąd" 7.0, Ustawa o odnawialnych źródłach energii (Dz.U. 2023 poz. 1596), dane GUS dotyczące nasłonecznienia w Polsce, raport Instytutu Energetyki Odnawialnej (IEO) za 2023 rok, karty katalogowe producentów paneli (Longi, JA Solar, Trina Solar) oraz systemów montażowych wymienionych w tekście.
