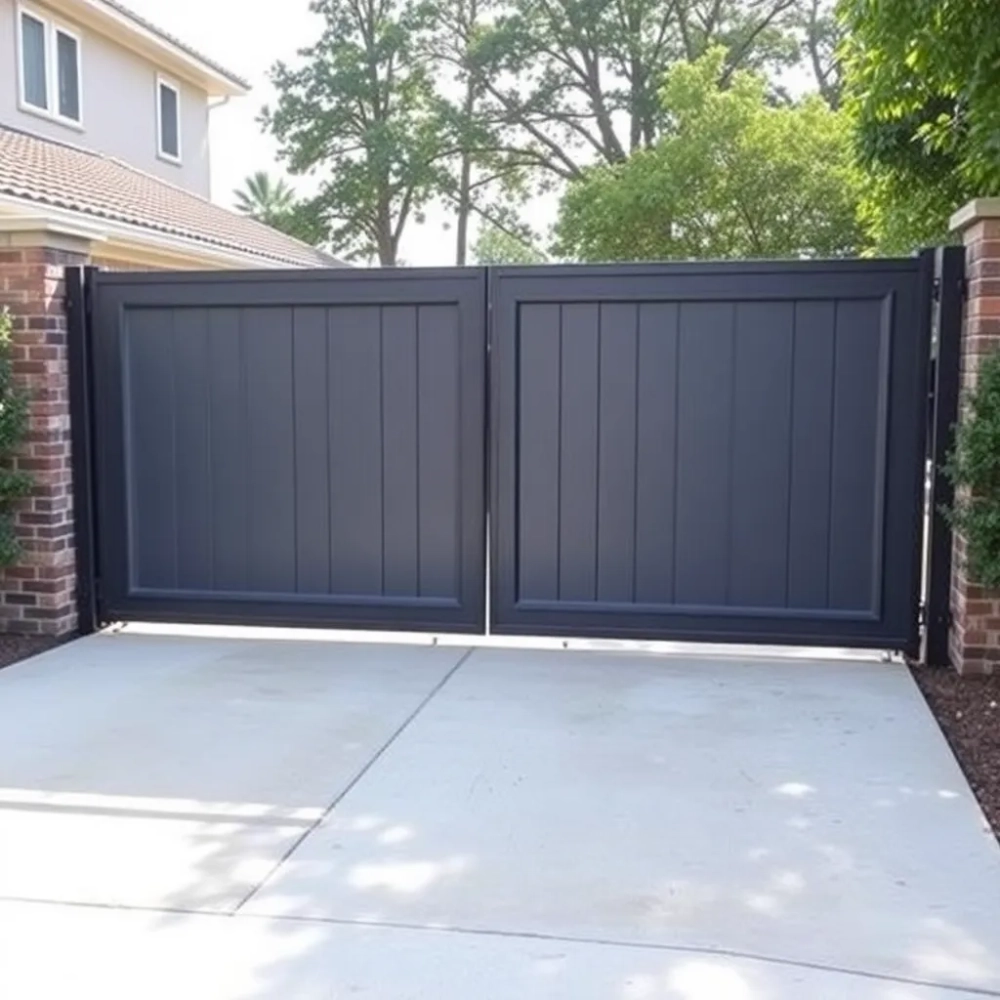

Montaż bramy dwuskrzydłowej panelowej krok po kroku bez błędów

Stajesz przed bramą, która ma służyć dwadzieścia lat, i czujesz, że jeden źle wywiercony otwór w słupku potrafi zepsuć cały efekt. Masz rację, bo w montażu bramy dwuskrzydłowej panelowej liczy się dosłownie każdy centymetr od głębokości fundamentu, przez dobór kotwy, po moment, w którym zawieszisz pierwsze skrzydło. Ten tekst prowadzi przez cały proces tak, jakbyś rozmawiał z wykonawcą, który widział już kilkaset takich realizacji i wie, gdzie naprawdę pułapki, a gdzie marketingowy strach.

• Kiedy wybrać bramę dwuskrzydłową panelową, a kiedy przesuwną
• Słupki betonowe czy metalowe pod bramę panelową
• Fundament, kotwy chemiczne i zawiasy w montażu bramy panelowej
• Najczęstsze błędy przy montażu bramy dwuskrzydłowej panelowej
• Serwis po montażu i konserwacja
• Kiedy samodzielny montaż, a kiedy fachowiec

Kiedy wybrać bramę dwuskrzydłową panelową, a kiedy przesuwną

Decyzja o typie bramy to nie kwestia gustu, lecz geometrii działki i sposobu jej codziennego użytkowania. Skrzydłowa panelowa potrzebuje wolnej przestrzeni w łuku otwarcia, przesuwna potrzebuje wolnej długości wzdłuż ogrodzenia. Jeśli wjazd kończy się tuż przy garażu, ścianie domu albo chodniku, skrzydła po otwarciu mogą blokować ruch lub zahaczać o auto. Z kolei krótka działka, na której ogrodzenie ciągnie się w jedną stronę, sprzyja przesuwowi, bo „kieszeń" zajmuje właśnie tę pustą przestrzeń.

Różnica w zajmowanym miejscu bywa zaskakująca. Brama o świetle 3,5 m w wersji skrzydłowej wymaga w rzucie łuku od 1,75 do 1,8 m głębokości po każdej stronie, a suma dwóch skrzydeł po otwarciu daje łącznie około 3,6 m „zużytej" powierzchni podjazdu. Wariant przesuwny potrzebuje minimum 4 m wolnej, prostej sekcji ogrodzenia na przesuw skrzydła, co dla wielu działek oznacza rezygnację z żywopłotu albo fragmentu trawnika.

Porównanie obu rozwiązań

Wybierz skrzydłową panelową, jeśli podjazd ma przynajmniej 5 m przed bramą, zależy Ci na szybkim montażu i niższym budżecie. Sprawdza się też na działkach z różnicą poziomów, gdzie przesuw wymagałby długiego, prostego odcinka idealnie wypoziomowanego. Nie wybieraj jej natomiast, gdy chodnik publiczny przylega do wjazdu skrzydła po otwarciu mogą blokować przejście pieszym, co łamie przepisy warunków technicznych dotyczące swobody ruchu.

Wybierz przesuwną, jeśli masz płaski, długi front ogrodzenia i chcesz wygodnego otwierania bez martwienia o śnieg w szynie. To też lepsza opcja przy wjazdach o szerokości 4 m i większej, gdzie skrzydła byłyby tak ciężkie, że zawiasy zużyłyby się szybciej. Unikaj jej jednak na spadkach terenu przekraczających 2%, bo skrzydło będzie samoczynnie zjeżdżać lub wymagać kosztownych blokad.

Słupki betonowe czy metalowe pod bramę panelową

Wybór słupka to decyzja na cały okres użytkowania ogrodzenia. Betonowy, wymurowany z bloczków, tworzy z bramą jednolitą bryłę, którą łatwo otynkować, obłożyć kamieniem albo zostawić w surowym, nowoczesnym wydaniu. Metalowy profil kwadratowy 100×100 mm lub 120×120 mm to z kolei rozwiązanie szybsze, ale wizualnie obce dla ogrodzenia panelowego z bloczka dwa różne materiały obok siebie rzucają się w oczy, szczególnie po kilku latach, gdy na stali pojawią się ślady korozji w miejscu spawu.

Kluczowa różnica tkwi w nośności i sposobie mocowania zawiasów. Słupek metalowy przyjmuje śrubę M16 lub M20 bezpośrednio w profil, więc obciążenie 80-120 kg jednego skrzydła przenosi się sztywno na fundament. Bloczek betonowy nie ma takiej gęstości w ściance, dlatego zawiesia osadza się w kotwie chemicznej wlanej w rdzeń zbrojony prętami fi 12 mm. Daje to porównywalną wytrzymałość, ale wymaga precyzji przy wierceniu.

Porównanie techniczne słupków

Najważniejszy mechanizm, o którym rzadko mówią sprzedawcy: bloczek z pustką w środku musi być wypełniony betonem klasy minimum C25/30 z zbrojeniem pionowym. Bez tego rdzeń nie przeniesie momentu siły działającego na zawias. Kotwa chemiczna działa tu jak mikropale, rozprężając żywicę w porowatej strukturze betonu i tworząc stożek nośny o głębokości 80-120 mm. W metalowej rurze kotwa nie ma takiej powierzchni kontaktu, dlatego tu stosuje się sztywne śruby przelotowe.

Słupek metalowy nie stosuj, jeśli zależy Ci na jednorodnej estetyce ogrodzenia z bloczków albo gdy w strefie nadmorskiej sól przyspiesza korozję. Słupka betonowego unikaj natomiast przy bardzo wąskim wjeździe (mniej niż 3 m światła), bo grubość bloczka 20 cm po każdej stronie zabiera cenne centymetry, albo gdy grunt jest niestabilny i wymaga lżejszej konstrukcji.

Fundament, kotwy chemiczne i zawiasy w montażu bramy panelowej

Zanim wjedzie pierwsza łopata, trzeba ustalić trzy liczby: światło wjazdu, głębokość przemarzania dla regionu i rozstaw słupków. Światło wjazdu mierzy się w gotowym ogrodzeniu, w miejscu, gdzie ma być próg, a nie w osi słupków to częsta pomyłka, bo potem skrzydła nie domykają się o 4-6 cm. Do światła wjazdu dodaje się około 80 mm na każdy słupek na luz montażowy i grubość zawiesia. Przy 3,5 m wjazdu oś słupka lepiej ustawić 3 580-3 600 mm od osi drugiego słupka.

Głębokość przemarzania to nie sugestia, lecz wymóg normy PN-EN 1997-2. Stopa fundamentowa musi zejść poniżej tej strefy, inaczej siły mrozowe wypychają słupek do góry o 2-5 cm rocznie, a po dwóch sezonach brama zaczyna ocierać o nawierzchnię. Najgłębiej fundamentuje się w woj. podlaskim i warmińsko-mazurskim, najpłycej w zachodniopomorskim i lubuskim.

Głębokość strefy przemarzania wg regionów Polski (dane 2024)

Przygotowanie terenu i pomiary

Teren pod bramę musi być wyrównany na szerokość co najmniej 4,5 m i długość 2 m przed wjazdem. Korzenie, kamienie i gruz wykopuje się na głębokość 30 cm poniżej poziomu docelowego, a dno zagęszcza ubijakiem warstwa po warstwie. Na gruntach gliniastych warto położyć 10 cm podsypki żwirowej 0-31,5 mm, która odprowadzi wodę od stopy fundamentowej. Piasek stabilizowany cementem w proporcji 1:10 sprawdza się tam, gdzie woda gruntowa stoi wysoko.

Rozstaw słupków wyznacza się sznurkiem murarskim naciągniętym między palikami. Światło wjazdu mierzy się stalową taśmą, nie metrówką, bo ta ugina się przy 3,5 m. Oś każdego słupka zaznacza się kredą na sznurku, a punkt kontrolny przenosi na sąsiedni słupek ogrodzenia, żeby zachować linię prostą na dalszych metrach ogrodzenia.

Wykop i zbrojenie stóp

Stopa fundamentowa pod słupek bramowy ma najczęściej wymiary 40×40 cm w rzucie i głębokość wynikającą z tabeli powyżej. Na dno wykopu daje się 10 cm podsypki żwirowej i układa kosz zbrojeniowy z czterech prętów fi 12 mm ze strzemionami fi 8 mm co 25 cm. Pręty pionowe fi 12 mm wychodzą ze stopy na wysokość słupka, czyli około 2,0 m, i trafiają później w rdzeń bloczka. Bez tego zbrojenia słupek pracuje jak kolumna z luźno ułożonych kamieni.

Uwaga: nigdy nie osadzaj słupka bramowego w samej stopie bezpośrednio w gruncie gliniastym. Glina pęcznieje i kurczy się cyklicznie, więc fundament musi być szerszy niż słupek, inaczej siły boczne przechylą konstrukcję po 2-3 latach.

Budowa słupka z bloczków

Bloczki 20×20×40 cm ustawia się na sucho, sprawdzając poziom co warstwę. Pierwszą warstwę układa się na zaprawie cementowej M5 grubości 1-1,5 cm, wyrównanej do sznura. Co dwie warstwy sprawdza się pion z dwóch stron, bo nawet 2 mm odchyłu na dole daje 4 cm na górze słupka 2 m. Po ustawieniu czterech-pięciu warstw wlewa się beton C25/30 do rdzenia, jednocześnie wibrując go drążkiem, żeby wycisnąć pęcherzyki powietrza.

W najwyższej warstwie, tam gdzie będzie zawias, zostawia się otwór na kotwę. Wierci się go wiertłem fi 18 mm w rdzeniu betonu, nie w ściance bloczka, bo ścianka ma tylko 4 cm i kotwa nie miałaby oparcia. Głębokość otworu to minimum 120 mm, najlepiej 160 mm, żeby kotwa M16 rozłożyła obciążenie w masywnym rdzeniu. Średnica otworu musi być większa o 2-4 mm od średnicy kotwy, by żywica mogła swobodnie wypełnić przestrzeń.

Dobór i aplikacja kotwy chemicznej

Kotwy dzielą się na trzy rodziny: poliestrowe, winyloestrowe i epoksydowe. Poliestrowe wiążą w 6-12 minut i kosztują najmniej, ale nie znoszą mrozu poniżej -5°C. Winyloestrowe pracują w temperaturze od -10°C do +40°C, co czyni je uniwersalnym wyborem dla większości regionów. Epoksydowe są najdroższe i najwolniejsze (pełne wiązanie po 24 h), ale dają najwyższą nośność na wyrywanie, więc sprawdzają się przy bramach ciężkich, powyżej 150 kg skrzydła.

Przed aplikacją otwór czyści się szczotką stalową i wydmuchuje pompką, aż z dna nie wydobywa się pył. Żywicę wciska się od dna otworu do połowy jego głębokości, a kotwę wkręca się powolnym ruchem obrotowym, żeby żywica równomiernie wypełniła przestrzeń. Po osadzeniu kotwa nie może być naruszana przez czas wiązania podany na opakowaniu zwykle 3-6 minut dla winyloestrów w temperaturze 20°C, ale w 5°C czas ten wydłuża się do 30-45 minut.

Rada: przy bramie panelowej o masie własnej 35-55 kg skrzydło, kotwa winyloestrowa M16 wklejona na głębokość 120 mm daje zapas bezpieczeństwa trzykrotny. Poliestrowa wystarczy, ale każdy producent zawiasów w instrukcji zaleca chemiczną, nie mechaniczną.

Montaż zawiasów i osadzenie skrzydeł

Zawias regulowany M20 z łożyskiem stożkowym przyjmuje obciążenie 200-250 kg na parę, co przy 60 kg skrzydła daje komfortowy margines. Trzpień zawiasu wkręca się w kotwę osadzoną w słupku, a płyta nośna mocowana jest do ramy skrzydła śrubami M10 klasy 8.8. Moment dokręcenia nakrętki trzpienia to 90-110 Nm, ale dokręca się go dopiero po wyregulowaniu pionu skrzydła.

Skrzydło wiesza się nie wcześniej niż 3 godziny po aplikacji kotwy w temperaturze pokojowej, a w chłodzie 5°C po 12 godzinach. Pierwsze skrzydło wisi na dwóch zawiasach: dolnym i górnym, a pion reguluje się podkładkami dystansowymi 2-5 mm między płytą a ramą. Drugie skrzydło ustawia się w taki sposób, by w pozycji zamkniętej stykało się z pierwszym na całej wysokości, a szczelina między nimi nie przekraczała 3 mm.

Automatyka bramy skrzydłowej

Siłowniki ramowe montuje się dopiero po tygodniu od zawieszenia skrzydeł, gdy fundamenty i kotwy osiągnęły pełną wytrzymałość. Każdy napęd wymaga oddzielnego zasilania 230 V doprowadzonego kablem YKY 3×1,5 mm w rurze osłonowej, a centrala sterująca lokalizuje się w suchym miejscu po stronie posesji. W skrzydłach powyżej 2 m stosuje się siłowniki z ramieniem przegubowym, bo łamane ramię lepiej radzi sobie z wiatrem bocznym niż proste.

W bramie panelowej 3D siłowniki wymagają specjalnych płyt adapterowych, bo profil ramy skrzydła jest inny niż w bramach kratownicowych. Bez adaptera śruby mocujące trafiają w pustkę profilu i nie trzymają momentu. W instrukcjach producentów automatyki są gotowe zestawy do panelowych kosztują 200-400 zł więcej, ale eliminują ryzyko wyrwania mocowania po roku.

Najczęstsze błędy przy montażu bramy dwuskrzydłowej panelowej

Pomijanie szczeliny dylatacyjnej między stopą fundamentową a słupek to grzech numer jeden. Beton pracuje pod wpływem temperatury, a słupek bloczkowy ma inny współczynnik rozszerzalności niż fundament monolityczny. Brak dylatacji z pianki PE fi 10 mm między stopą a pierwszą warstwą bloczków powoduje pęknięcia w miejscu styku już po pierwszej zimie.

Wiercenie otworu na kotwę w ściance bloczka zamiast w rdzeniu to drugi, bardzo kosztowny błąd. Ścianka ma 4 cm grubości i nie utrzymuje siły wyrywającej 25 kN kotwa wyciąga się wraz z kawałkiem ścianki po kilku miesiącach eksploatacji, a skrzydło zaczyna opadać. Naprawa wymaga rozebrania słupka i wylania nowego rdzenia, co przy dwóch słupkach kosztuje więcej niż pierwotny, poprawny montaż.

Zbyt płytki fundament to trzecia klasyczna pomyłka, zwłaszcza w regionach o głębokości przemarzania 1,4 m. Stopa na głębokości 80 cm wypychana jest siłami mrozowymi, a brama traci pion o 3-5 cm na stronę. W konsekwencji skrzydła ocierają o próg, zawiasy się wykrzywiają, a automatyka zgłasza błędy krańcówek.

Uwaga: nie smaruj zawiasów smarem stałym przed pierwszym sezonem. Nowe zawiasy mają smar fabryczny, a dodatkowa warstwa zbiera piasek, który działa jak pasta ścierna. Smarowanie wchodzi w grudzie po 12-18 miesiącach eksploatacji, kiedy pierwszy smar wytrze się samoczynnie.

Czwarty błąd to osadzanie skrzydeł na kotwę przed pełnym związaniem żywicy. Monter chce zakończyć dzień, więc wiesza skrzydła po 30 minutach. Kotwa poliestrowa w 20°C osiąga 70% wytrzymałości po 6 minutach, ale pełne utwardzenie trwa godziny, a w nocy temperatura spada. Obciążenie 60 kg na nieutwardzoną kotwę powoduje mikropełzanie, które po roku skutkuje widocznym przechylem skrzydła.

Piąty błąd to brak konserwacji po pierwszym sezonie. Zawiasy w bramie panelowej pracują w zapyleniu z dróg i posesji, więc po 12 miesiącach wymagają czyszczenia i smarowania. Zignorowanie tego skraca żywotność łożyska stożkowego z 15 do 4-5 lat, a wymiana zawiasu w słupku betonowym oznacza ponowne wiercenie i kotwienie.

Checklist 20-punktowa przed rozpoczęciem montażu

• Sprawdzone światło wjazdu stalową taśmą
• Rozstaw słupków uwzględnia 80 mm luzu na stronę
• Ustalona głębokość przemarzania dla regionu
• Wykop pod stopę 40×40 cm, głębokość z tabeli
• Podsypka żwirowa 10 cm ubita
• Kosz zbrojeniowy z prętów fi 12 mm + strzemiona fi 8 mm
• Pręty pionowe fi 12 mm wychodzące 2,0 m ze stopy
• Beton C25/30 wlany i zawibrowany
• Przerwa technologiczna minimum 7 dni
• Bloczki ustawione co warstwę z kontrolą pionu
• Rdzeń wypełniony betonem C25/30
• Pianka dylatacyjna PE fi 10 mm między stopą a bloczkiem
• Otwór na kotwę wiercony w rdzeniu, nie ściance
• Otwór czyszczony szczotką i wydmuchany
• Kotwa winyloestrowa M16 na głębokość 120 mm
• Czas wiązania dotrzymany (3-6 h w 20°C)
• Skrzydła zawieszone z pionem i szczeliną 3 mm
• Zawiasy dokręcone momentem 90-110 Nm
• Próg dolny i odbojniki zamontowane
• Przegląd po 7 dniach od zakończenia montażu

Serwis po montażu i konserwacja

Brama panelowa po zawieszeniu wymaga pierwszego przeglądu po 7 dniach, kiedy beton fundamentowy i kotwy osiągnęły już projektowaną wytrzymałość. Sprawdza się wtedy pion skrzydeł, moment dokręcenia nakrętek zawiasów i szczeliny między skrzydłami. Po pierwszym sezonie zimowym warto powtórzyć regulację, bo cykle zamrażania i rozmarzania mogą lekko skorygować ustawienie słupków.

Zawiasy smaruje się smarem teflonowym lub silikonowym w sprayu raz na 12 miesięcy, po uprzednim usunięciu starego smaru benzyną ekstrakcyjną. Smar grafitowy sprawdza się w bramach narażonych na duże obciążenia, ale brudzi i wymaga częstszej aplikacji. Łożyska stożkowe w zawiasach regulowanych nie wymagają smarowania, bo są zamknięte wystarczy kontrola luzu raz na dwa lata.

Automatyka wymaga przeglądu raz w roku, najlepiej przed zimą. Sprawdza się ustawienie krańcówek, luzy w ramionach siłowników i stan okablowania. Fotokomórki bezpieczeństwa czyści się miękką ściereczką z mikrofibry, bo kurz osiadający na soczewce ogranicza zasięg i brama zaczyna się zatrzymywać bez powodu.

Kiedy samodzielny montaż, a kiedy fachowiec

Samodzielnie warto montować, gdy masz doświadczenie w betoniarni, wierceniu i poziomowaniu, a brama ma światło do 3,5 m. Przy dwóch osobach, dobrych narzędziach i suchej pogodzie praca zajmuje 3-4 dni robocze. Największe ryzyko to brak doświadczenia w aplikacji kotew chemicznych błąd w tym jednym kroku wychodzi drożej niż wynajęcie ekipy.

Fachowca wezwij, gdy grunt jest niestabilny (nasyp, glina, torf), gdy wjazd ma ponad 4 m światła albo gdy planujesz automatykę z napędami ramowymi. Ekipa z uprawnieniami budowlanymi potwierdzi prawidłowość fundamentowania i wystawi oświadczenie, którego żąda ubezpieczyciel posesji. Stawka fachowca w 2024 roku to 1 200-2 000 zł za sam montaż bramy dwuskrzydłowej, bez materiałów.

Orientacyjny kosztorys całej inwestycji przy bramie 3,5 m światła, słupkach betonowych, automatyce i betoniarni wykonanej samodzielnie: materiały 2 400-3 200 zł, automatyka 2 200-3 500 zł, robocizna (jeśli wynajmujesz ekipę) 1 200-2 000 zł. Razem 5 800-8 700 zł w 2024 roku. W wariancie przesuwnym ta sama funkcjonalność kosztuje 7 500-11 000 zł, co pokazuje, dlaczego brama skrzydłowa panelowa pozostaje najczęściej wybieranym rozwiązaniem na polskich posesjach.
