Panele fotowoltaiczne a ryzyko porażenia prądem (2025)

Rozważasz montaż fotowoltaiki, ale zastanawiasz się, czy panel fotowoltaiczny może porazić prądem? To naturalna obawa w dobie dynamicznego rozwoju zielonej energii. Krótka odpowiedź brzmi: nowoczesne instalacje PV są zaprojektowane z myślą o maksymalnym bezpieczeństwie, a ryzyko porażenia prądem w normalnym użytkowaniu jest zminimalizowane.

• Napięcie generowane przez pojedynczy panel i instalację PV
• Separacja od potencjału ziemi a bezpieczeństwo modułów
• Zabezpieczenia w systemach fotowoltaicznych przed porażeniem
• Odporność okablowania na warunki atmosferyczne i uszkodzenia
• Najczęstsze pytania o bezpieczeństwo fotowoltaiki

Obawy dotyczące bezpieczeństwa instalacji fotowoltaicznych, w tym ryzyka porażenia prądem, są powszechne i zrozumiałe. W końcu mamy do czynienia z energią elektryczną. Jednak warto przyjrzeć się bliżej, w jaki sposób systemy te są budowane i zabezpieczane.

Powyższa tabela przedstawia orientacyjne parametry napięcia stałego w zależności od wielkości instalacji fotowoltaicznej. Warto zauważyć, że napięcie wzrasta wraz z liczbą paneli w szeregu, co podkreśla znaczenie odpowiednich zabezpieczeń i profesjonalnego montażu. Te dane pomagają lepiej zrozumieć skalę napięć obecnych w systemach PV, nawet tych mniejszych, przydomowych.

Napięcie generowane przez pojedynczy panel i instalację PV

Zrozumienie poziomów napięć obecnych w systemach fotowoltaicznych to klucz do rozwiania obaw dotyczących czy panel fotowoltaiczny może porazić prądem. Pojedynczy panel fotowoltaiczny, to taki nasz mały, cichy bohater energetyczny, generuje napięcie stałe, które zazwyczaj oscyluje w okolicach 40V. Brzmi niewinnie, prawda? To mniej więcej tyle, ile znajdziemy w niektórych bateriach samochodowych. Ale pamiętajmy, że instalacja fotowoltaiczna na naszym dachu to nie pojedynczy panel, to cała armia tych modułów połączonych ze sobą. I tu zaczyna się robić ciekawiej.

Zobacz także: Fotowoltaika 50 kW: ile paneli potrzeba w 2025?

Instalacja PV składająca się z kilkunastu czy kilkudziesięciu modułów, jak to często bywa w przypadku systemów domowych o mocy kilku czy kilkunastu kilowatów, potrafi wytwarzać znacznie wyższe napięcie. Kiedy łączymy panele szeregowo, napięcia sumują się. Efektem może być napięcie stałe sięgające nawet do 1000V, a w niektórych większych instalacjach nawet więcej. To już poważny "koleś" i potencjalnie groźne napięcie dla zdrowia człowieka.

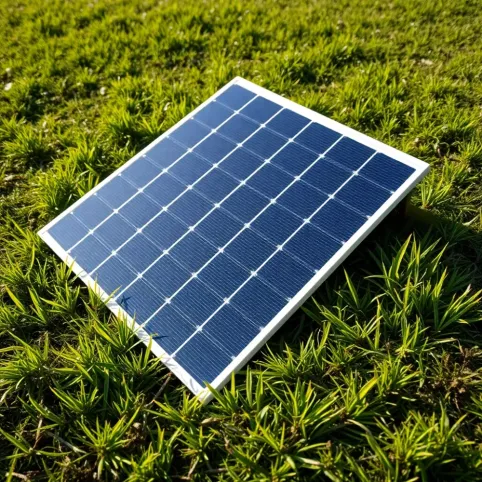

Mimo tak wysokich wartości napięcia w całej instalacji, same panele, kiedy są odłączone od reszty systemu (np. od inwertera) i nie podłączone do ziemi, nie stanowią bezpośredniego zagrożenia porażenia prądem. To kluczowa subtelność. Energia jest w nich "uwięziona" w obwodzie modułu. Problemy pojawiają się, gdy dochodzi do zwarcia, uszkodzenia izolacji lub kontaktu z uziemionymi elementami konstrukcji lub samym gruntem. Dlatego tak ważne są odpowiednie zabezpieczenia i świadomość ryzyka podczas prac instalacyjnych czy serwisowych. To nie zabawka, to źródło mocy, które zasługuje na szacunek i profesjonalne podejście.

Historia zna przypadki wypadków przy pracy z wysokim napięciem, co tylko potwierdza potrzebę szczególnej ostrożności. Pamiętam opowieść o instalatorze, który pracując bez odpowiednich zabezpieczeń, dotknął uszkodzonego przewodu. To była bolesna lekcja, która pokazuje, że nawet najlepsze intencje nie zastąpią procedur bezpieczeństwa i profesjonalnego sprzętu ochronnego. Moduły same w sobie są pasywnymi elementami, generującymi napięcie tylko wtedy, gdy są oświetlone, ale połączenie ich w stringi tworzy układ, którego napięcie wymaga uwagi. To trochę jak z wodospadem – pojedyncza kropla jest niegroźna, ale nurt rzeki to już siła, z którą nie ma żartów.

Zobacz także: Fotowoltaika 8 kW: Ile paneli potrzebujesz w 2025?

Dla laików te wartości napięcia mogą brzmieć groźnie. I faktycznie, napięcie stałe powyżej 120V DC może być niebezpieczne dla człowieka, szczególnie jeśli prąd płynący przez ciało przekroczy pewną wartość. Jednak, jak już wspomniałem, kluczem jest odpowiednie zabezpieczenie i sposób montażu. Producenci paneli i inwerterów, a także instalatorzy, dokładają wszelkich starań, aby ryzyko porażenia prądem zostało zredukowane do minimum w codziennym użytkowaniu. To trochę jak z samochodem – jest szybki i potężny, ale systemy hamowania, poduszki powietrzne i pasy bezpieczeństwa sprawiają, że podróżujemy stosunkowo bezpiecznie.

Warto również zaznaczyć, że napięcie generowane przez panele PV zmienia się w zależności od natężenia światła słonecznego. W pochmurny dzień będzie niższe niż w pełnym słońcu. To kolejny czynnik, który jest brany pod uwagę przy projektowaniu systemów bezpieczeństwa. Nowoczesne inwertery i optymalizatory mocy potrafią monitorować i zarządzać napięciem w poszczególnych modułach, co dodatkowo wpływa na bezpieczeństwo pracy instalacji. To dowód na to, że technologia nie stoi w miejscu i ciągle ewoluuje, abyśmy mogli czerpać energię ze słońca w sposób efektywny i bezpieczny.

Separacja od potencjału ziemi a bezpieczeństwo modułów

Jednym z kluczowych elementów, które minimalizują ryzyka porażenia prądem w nowoczesnych instalacjach fotowoltaicznych, jest tzw. separacja od potencjału ziemi. To dość techniczne zagadnienie, ale spróbujmy to wyjaśnić w prosty sposób. Wyobraźmy sobie, że stoisz na suchym, drewnianym podeście i dotykasz jednego bieguna akumulatora. Nic się nie dzieje, prawda? Dopóki nie zamkniesz obwodu, np. dotykając drugiego bieguna lub uziemionego elementu (czyli potencjału ziemi), prąd nie popłynie. Podobnie jest z modułami PV.

Współczesne moduły PV, a w szczególności sposób ich montażu i podłączenia do reszty systemu, zapewniają izolację elektryczną od konstrukcji montażowej i samej ziemi. Oznacza to, że w normalnej sytuacji, przypadkowe dotknięcie jednego bieguna napięcia generowanego przez moduły (czy to plusa, czy minusa) nie spowoduje przepływu prądu przez twoje ciało. Aby doszło do porażenia, musiałbyś dotknąć jednocześnie dwóch punktów o znaczącej różnicy potencjałów – np. jednego bieguna i uziemionego elementu lub obu biegunów na raz. To trochę jak z ptakiem siedzącym na przewodzie wysokiego napięcia – nie jest rażony prądem, dopóki nie dotknie drugiego przewodu lub słupa (czyli ziemi).

Ta separacja jest zapewniana poprzez odpowiednią izolację przewodów, obudów połączeniowych i specjalne konstrukcyjne rozwiązania samych paneli. Pomyśl o tym jak o dodatkowej warstwie ochronnej, która oddziela „niebezpieczne” napięcie od naszego otoczenia. Oczywiście, ta izolacja nie jest stuprocentowo niezniszczalna. Uszkodzenia mechaniczne paneli, zalanie, czy inne ekstremalne sytuacje mogą potencjalnie naruszyć tę separację i zwiększyć ryzyko porażenie prądem. Dlatego tak ważna jest regularna inspekcja instalacji i reagowanie na wszelkie zauważone uszkodzenia. Lepiej zapobiegać niż leczyć, jak mówi stare przysłowie.

Technologia inwerterów również odgrywa tutaj rolę. Niektóre inwertery posiadają transformatorową izolację galwaniczną między stroną DC (panele) a stroną AC (sieć domowa), co dodatkowo zwiększa bezpieczeństwo. Inne systemy, bez transformatora, wykorzystują zaawansowane systemy monitorowania izolacji, które wykrywają nawet minimalne upływy prądu do ziemi i w razie potrzeby natychmiast odcinają zasilanie. To pokazuje, że producenci urządzeń fotowoltaicznych podchodzą do kwestii bezpieczeństwa bardzo poważnie, implementując wielowarstwowe zabezpieczenia. Można by rzec, że to trochę jak z dobrze strzeżonym skarbcem – im więcej drzwi i zabezpieczeń, tym trudniej się do niego dostać.

W kontekście instalacji przydomowych, szczególnie ważne jest, aby konstrukcja montażowa, na której zainstalowane są panele, była prawidłowo uziemiona. Chociaż panele same w sobie są izolowane, metalowa konstrukcja dachu czy gruntu, na której są zamontowane, stanowi element, który powinien mieć potencjał ziemi. W przypadku uszkodzenia izolacji kabli lub paneli, prąd upływowy popłynie do uziemionej konstrukcji, a odpowiednie zabezpieczenia (takie jak wyłączniki różnicowoprądowe) szybko wykryją tę anomalię i odłączą system, zapobiegając ryzyka porażenia. To jak w starych dobrych czasach, gdy uziemiało się obudowy metalowych urządzeń elektrycznych w domu – dodatkowa linia obrony. Dbając o prawidłowe uziemienie całej konstrukcji, dopełniamy obrazu bezpieczeństwa i upewniamy się, że nasza instalacja jest solidna jak skała, a co najważniejsze, bezpieczna.

Zabezpieczenia w systemach fotowoltaicznych przed porażeniem

Rozmawiając o tym, czy panele fotowoltaiczne mogą porazić prądem, nie możemy pominąć kluczowej roli systemów zabezpieczeń. To one, niczym cichociemni agenci bezpieczeństwa, czuwają nad prawidłowym funkcjonowaniem instalacji i minimalizują ryzyko porażenia w sytuacjach awaryjnych. W nowoczesnych systemach fotowoltaicznych stosuje się szereg zabezpieczeń, które działają kompleksowo, chroniąc zarówno samą instalację, jak i osoby znajdujące się w jej pobliżu. To jest ten moment, kiedy technologia bierze nas pod swoje skrzydła.

Pierwszym elementem, o którym warto wspomnieć, są zabezpieczenia przeciwporażeniowe. Ich głównym zadaniem jest ochrona człowieka przed skutkami kontaktu z niebezpiecznym napięciem. W systemach fotowoltaicznych stosuje się m.in. wyłączniki różnicowoprądowe (popularnie nazywane RCD-kami lub "różnicówkami"). Działają one na zasadzie porównywania prądu płynącego do urządzenia i prądu z niego wychodzącego. Jeśli pojawi się różnica (spowodowana np. upływem prądu do ziemi przez ciało człowieka), wyłącznik w ułamku sekundy przerywa obwód, zapobiegając porażenie prądem. To reakcja szybsza niż mrugnięcie okiem i naprawdę ratująca życie. Można by rzec, że to taki anioł stróż naszej instalacji.

Innym ważnym elementem są zabezpieczenia zwarciowe. Zwarcie to sytuacja, w której prąd płynie nieplanowaną, krótką ścieżką o niskiej rezystancji, osiągając bardzo wysokie wartości. Może to prowadzić do przegrzania, stopienia przewodów, a nawet pożaru. W systemach PV stosuje się bezpieczniki (zarówno topikowe, jak i automatyczne) oraz wyłączniki nadprądowe, które w razie zwarcia natychmiast przerywają przepływ prądu. To jak szybki cios kung-fu, który neutralizuje zagrożenie zanim zdąży wyrządzić większe szkody. Pamiętam przypadek, kiedy podczas prac na dachu jeden z przewodów DC został uszkodzony przez narzędzie – na szczęście, dzięki prawidłowym zabezpieczeniom, zwarcie zostało natychmiast wykryte i system się wyłączył, unikając poważniejszych konsekwencji. To przykład z życia, który pokazuje, że te zabezpieczenia to nie tylko teoria.

Systemy fotowoltaiczne są również narażone na działanie wyładowań atmosferycznych. Burze, a co za tym idzie uderzenia piorunów (bezpośrednie lub w pobliżu instalacji), mogą wygenerować ogromne przepięcia, które mogą uszkodzić urządzenia elektryczne i stwarzać zagrożenie. Dlatego stosuje się zabezpieczenia odgromowe i przepięciowe. Składają się one z ogranicznika przepięć, który w razie pojawienia się niebezpiecznego napięcia, odprowadza je do ziemi, chroniąc resztę systemu. To taki nasz domowy piorunochron dla prądu, element, który działa jak tarcza ochronna przed siłami natury.

Nie możemy zapominać o zabezpieczeniach przeciążeniowych, które chronią instalację przed pracą z prądem przekraczającym dopuszczalne wartości. Zbyt wysoki prąd może prowadzić do przegrzania przewodów i urządzeń, skracając ich żywotność, a w skrajnych przypadkach prowadząc do awarii. Wyłączniki nadprądowe i bezpieczniki pełnią również funkcję zabezpieczenia przeciążeniowego, reagując na zbyt długie utrzymywanie się prądu powyżej wartości nominalnej. To jak bezpiecznik w naszej kuchni, który wyskakuje, gdy włączymy zbyt wiele urządzeń jednocześnie – chroni nas przed przeciążeniem obwodu.

Profesjonalny projekt i montaż instalacji fotowoltaicznej uwzględnia wszystkie te rodzaje zabezpieczeń, dobierając je odpowiednio do mocy instalacji i warunków lokalnych. Wszystkie połączenia są dokładnie izolowane, a przewody prowadzone w sposób minimalizujący ryzyko uszkodzeń. Regularne przeglądy techniczne, przeprowadzane przez wykwalifikowanych specjalistów, pozwalają na wczesne wykrycie ewentualnych problemów z zabezpieczeniami i ich usunięcie. To pokazuje, że bezpieczeństwo to proces, a nie jednorazowe działanie, ciągłe czuwanie nad systemem jest gwarancją spokoju.

Odporność okablowania na warunki atmosferyczne i uszkodzenia

Kiedy zastanawiamy się, czy panel fotowoltaiczny może porazić prądem, często pomijamy jeden, niezwykle istotny element całego systemu – okablowanie. Przecież to kable transportują tę wygenerowaną energię od paneli do inwertera i dalej do naszej instalacji domowej. Jakość i odporność tych przewodów mają fundamentalne znaczenie dla bezpieczeństwa. Na szczęście, okablowanie stosowane w systemach fotowoltaicznych to nie jest zwykły drut w gumowej izolacji, jaki znamy z domowych przedłużaczy. To materiały zaprojektowane i testowane do pracy w bardzo wymagających warunkach.

Okablowanie elektroenergetyczne przeznaczone do instalacji fotowoltaicznych musi być niezwykle odporne na działanie czynników atmosferycznych. Nasz dach czy działka to nie sterylne laboratorium. Wiatr, deszcz, śnieg, upał, mróz – to wszystko codzienność dla przewodów PV. Nowoczesne kable charakteryzują się wysoką odpornością na promieniowanie UV (ultrafioletowe), które może powodować degradację izolacji. Są również wytrzymałe na wahania temperatur – zachowują swoje właściwości zarówno w ekstremalnych upałach latem, jak i siarczystych mrozach zimą. Ich elastyczność pozwala na swobodne układanie, a jednocześnie struktura minimalizuje ryzyko pęknięć i uszkodzeń nawet przy dużych różnicach temperatur i ruchach konstrukcji. To trochę jak z liną wspinaczkową – musi być mocna i wytrzymać wiele.

Oprócz odporności na warunki pogodowe, okablowanie PV musi być również odporne na uszkodzenia mechaniczne. W końcu znajduje się na dachu lub w jego pobliżu, narażone na przypadkowe uderzenia, przetarcia (np. przez zwierzęta) czy błędy podczas montażu. Dlatego stosuje się przewody o wzmocnionej izolacji, często z podwójną powłoką ochronną. Wszystkie połączenia, w szczególności złączki MC4, są zaprojektowane tak, aby były szczelne i odporne na wilgoć, a jednocześnie zapewniały solidne połączenie elektryczne, minimalizując ryzyko powstawania łuku elektrycznego – jednej z częstszych przyczyn pożarów w instalacjach elektrycznych. Dbając o jakość okablowania, dbamy o krwiobieg naszej instalacji, a to fundamentalne dla jej bezpieczeństwa i trwałości.

Narażenie na działanie wilgoci i wody również jest istotnym czynnikiem. Kable i złączki używane w instalacjach fotowoltaicznych posiadają wysoki stopień ochrony IP (International Protection), świadczący o ich odporności na wnikanie pyłu i wody. Zazwyczaj jest to minimum IP67, co oznacza całkowitą ochronę przed wnikaniem pyłu i odporność na krótkotrwałe zanurzenie w wodzie. W praktyce, nawet podczas silnych ulew czy zalegającego śniegu, przewody zachowują swoje właściwości izolacyjne, redukując do minimum ryzyka porażenia prądem związanego z uszkodzeniem kabla. Pomyśl o tym jak o pancerzu, który chroni delikatne serce systemu.

Profesjonalni instalatorzy zawsze kładą duży nacisk na prawidłowe prowadzenie i mocowanie okablowania. Kable nie powinny zwisać luzem, ocierać się o ostre krawędzie czy być narażone na rozciąganie. Stosuje się specjalne korytka, opaski kablowe i przepusty, które chronią przewody przed uszkodzeniami i zapewniają estetyczny wygląd instalacji. To dowód na to, że nawet detale mają znaczenie dla ogólnego bezpieczeństwa. Starannie ułożone kable to nie tylko kwestia wyglądu, ale przede wszystkim bezpieczeństwa eksploatacji. Minimalizując ryzyko uszkodzenia okablowania, praktycznie eliminujemy jedno z potencjalnych źródeł zagrożenia porażenia prądem. Dobre okablowanie i fachowy montaż to podstawa bezpieczeństwa i długowieczności naszej inwestycji w słońce.

Najczęstsze pytania o bezpieczeństwo fotowoltaiki

Czy panele fotowoltaiczne mogą porazić prądem w deszczu?

Nowoczesne panele i okablowanie posiadają wysoki stopień ochrony IP, co oznacza, że są odporne na wilgoć i deszcz. Prawidłowo zainstalowany system z zachowanymi zasadami izolacji i uziemienia minimalizuje ryzyko porażenia w warunkach atmosferycznych.

Czy można bezpiecznie dotykać paneli fotowoltaicznych?

Odizolowane od systemu, pojedyncze panele nie stwarzają ryzyka porażenia prądem przy dotknięciu. Jednakże, nie zaleca się dotykania podłączonych modułów lub przewodów bez upewnienia się, że instalacja została odłączona od zasilania, a napięcie rozładowane.

Jakie zabezpieczenia przed porażeniem są standardem w systemach PV?

Standardowe zabezpieczenia obejmują wyłączniki różnicowoprądowe (RCD), zabezpieczenia nadprądowe (bezpieczniki, wyłączniki), oraz zabezpieczenia przepięciowe. Ich obecność i prawidłowe dobranie są kluczowe dla bezpieczeństwa.

Czy uziemienie konstrukcji PV jest ważne?

Tak, prawidłowe uziemienie konstrukcji montażowej jest bardzo ważne. W przypadku uszkodzenia izolacji, uziemienie pozwala na bezpieczne odprowadzenie prądu upływowego i zadziałanie zabezpieczeń, redukując ryzyko porażenia prądem.

Co zrobić w przypadku zauważenia uszkodzenia instalacji PV?

W przypadku zauważenia jakichkolwiek uszkodzeń paneli, okablowania czy inwertera, nie należy próbować naprawiać ich samodzielnie. Należy bezzwłocznie skontaktować się z wykwalifikowanym serwisem fotowoltaicznym, który oceni sytuację i przeprowadzi niezbędne naprawy w sposób bezpieczny.
