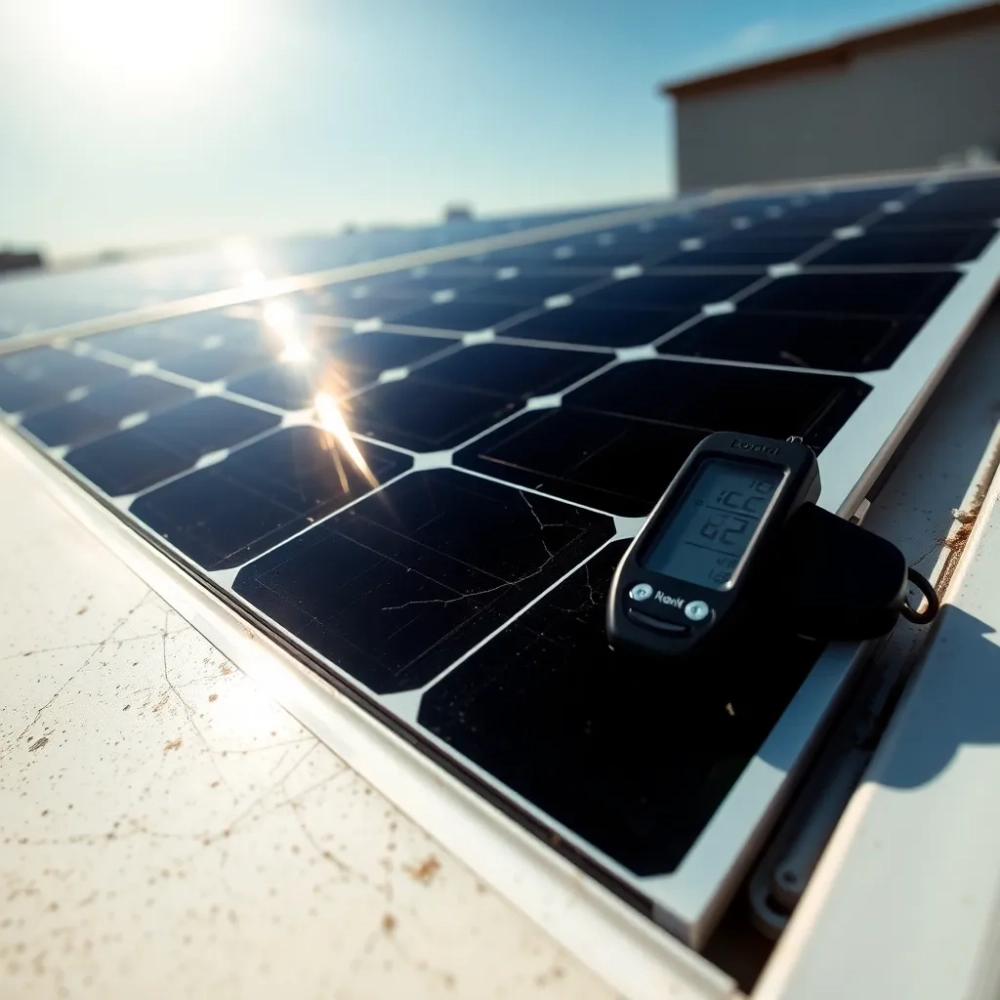

Jak wykryć uszkodzony panel fotowoltaiczny, zanim stracisz prąd i pieniądze

Spadek produkcji prądu z dnia na dzień, rachunek za energię wyższy niż w ubiegłym miesiącu, a aplikacja inwertera pokazuje dziwne skoki napięcia. To konkretne sygnały, że w obrębie instalacji fotowoltaicznej pojawił się moduł, który nie pracuje tak, jak powinien. Szybkie wykrycie uszkodzonego panelu fotowoltaicznego wymaga nie tylko wiedzy o objawach, ale też zrozumienia fizyki ogniwa i tego, jak prąd oraz napięcie reagują na mikropęknięcia, hot-spoty czy degradację połączeń.

• Objawy i sygnały alarmowe spadku wydajności instalacji PV
• Pomiar napięcia, prądu i termowizja w praktyce
• Monitoring pracy paneli i szybka reakcja na awarię

Objawy i sygnały alarmowe spadku wydajności instalacji PV

Różnica między spadkiem wydajności wynikającym z naturalnej degradacji a realną awarią bywa subtelna. Producenci gwarantują liniową utratę mocy na poziomie 0,5-0,7% rocznie, więc po dziesięciu latach moduł monokrystaliczny nadal powinien oddawać minimum 93% mocy nominalnej. Gdy produkcja spada szybciej niż zakłada ta krzywa, przyczyny szukać trzeba w konkretnym module, a nie w pogodzie.

Najczęściej spotykane objawy problemów z panelem fotowoltaicznym to zauważalne przebarwienia, żółte lub brązowe plamy na powierzchni szkła hartowanego oraz widoczne pęknięcia ogniw. Gorące punkty, tak zwane hot-spoty, objawiają się jako obszary o podwyższonej temperaturze, które da się wyczuć dłonią przy bezpośrednim nasłonecznieniu. Zmętnienie enkapsulantu EVA oraz delaminacja warstwy folii to defekty, które wyglądają niegroźnie, ale skutecznie odcinają część ogniw od obwodu.

W warstwie elektrycznej pierwszym sygnałem bywa spadek napięcia obwodu otwartego (Voc) o więcej niż 5% względem wartości katalogowej przy tych samych warunkach napromieniowania. Spadek prądu zwarcia (Isc) o ponad 10% przy identycznym nasłonecznieniu to już poważny alert. Warto wiedzieć, że uszkodzony panel w stringu obniża wydajność wszystkich pozostałych modułów pracujących w tej samej gałęzi, ponieważ działa jak opór, a nie jak źródło prądu.

Sygnałem, którego nie wolno ignorować, są wyraźne różnice w odczytach między modułami ustawionymi w tej samej orientacji. Gdy dwa identyczne panele na tej samej połaci dachu produkują różniące się o kilkanaście procent wartości, problem tkwi prawdopodobnie w jednym z nich lub w niedokręconym złączu MC4. Pomiary termowizyjne wykonane w słoneczny dzień przy różnicy temperatur powyżej 8°C względem sąsiednich modułów pozwalają zlokalizować wadliwe ogniwo w ciągu kilku minut.

Dane, które powinny zaniepokoić użytkownika

Monitorując codzienną produkcję, uwagę zwrócić należy na kilka konkretnych wartości. Spadek dziennego uzysku o ponad 20% przy porównywalnym nasłonecznieniu, nagłe skoki napięcia DC powyżej 2% wartości znamionowej oraz błędy komunikacji inwertera wskazujące na izolację to sygnały wymagające natychmiastowej diagnostyki. System monitoringu stringów z podziałem na poszczególne gałęzie pozwala zawęzić poszukiwania do 10-15 modułów zamiast całej instalacji.

Pomiar napięcia, prądu i termowizja w praktyce

Multimetr cyfrowy z klasą dokładności co najmniej 0,5% to podstawowe narzędzie każdego, kto chce samodzielnie zweryfikować stan modułów. Pomiar napięcia obwodu otwartego wykonuje się po odłączeniu panela od stringu, w pełnym słońcu, przy nasłonecznieniu minimum 700 W/m². Wynik porównuje się z kartą katalogową producenta, uwzględniając współczynnik temperaturowy Voc, który dla typowego modułu monokrystalicznego wynosi od -0,27 do -0,35%/°C. Odczyt niższy o więcej niż 5% sugeruje degradację ogniw lub uszkodzenie połączeń wewnętrznych.

Prąd zwarciowy mierzy się cęgami prądowymi lub miernikiem z funkcją Isc. Tu trzeba pamiętać, że wartość katalogowa podawana jest dla warunków STC (1000 W/m², 25°C ogniwa), a realne warunki rzadko je spełniają. Różnica między modułami pracującymi obok siebie powinna mieścić się w granicach 3% większa rozbieżność oznacza problemy z bypass-diodami, zabrudzeniem lub mikropęknięciami. Pomiar w pochmurny dzień daje wyniki obarczone zbyt dużym błędem, dlatego najlepiej diagnozować przy stabilnej, bezchmurnej pogodzie.

Termowizja pozostaje najszybszą metodą lokalizacji wadliwych ogniw. Kamera o rozdzielczości minimum 160x120 pikseli i czułości NETD poniżej 0,1°C wystarczy do diagnostyki domowej. Skan wykonuje się z odległości 1-2 metrów od paneli, najlepiej w godzinach 11-14, gdy nasłonecznienie jest stabilne. Hot-spot o temperaturze wyższej o 10°C od reszty modułu to czerwona flaga ogniwo w tym miejscu prawdopodobnie straciło kontakt z obwodem lub pracuje jako opornik zamiast źródła prądu.

Metoda EL (elektroluminescencja) oraz testy flash testerami dają najdokładniejsze wyniki, ale wymagają specjalistycznego sprzętu. Tester IV curve tracer rysuje pełną krzywą prądowo-napięciową w ciągu kilku sekund i natychmiast pokazuje, czy moduł pracuje w punkcie mocy maksymalnej. Urządzenia przenośne, takie jak popularne modele przystosowane do pracy w terenie, pozwalają zmieścić diagnostykę 30 modułów w jeden dzień roboczy.

Rezystancja izolacji to test, którego nie wolno pominąć przed oddaniem instalacji do użytku oraz po każdej poważnej burzy. Miernik izolacji 500 V lub 1000 V DC powinien wskazać wartość powyżej 1 MΩ, a najlepiej powyżej 40 MΩ, zgodnie z normą PN-EN 62446. Spadek rezystancji poniżej 0,5 MΩ oznacza poważne zagrożenie porażeniowe i wymaga natychmiastowego odłączenia stringu. Wilgoć w złączach MC4, uszkodzona izolacja przewodów oraz przebicie w skrzynce przyłączeniowej to trzy najczęstsze przyczyny takiego wyniku.

Procedura bezpiecznego pomiaru krok po kroku

• Odłącz instalację od inwertera i poczekaj minimum 5 minut na rozładowanie kondensatorów.
• Załóż rękawice elektroizolacyjne klasy 0 oraz okulary ochronne.
• Zmierz napięcie Voc każdego modułu osobno, zapisując wynik wraz z temperaturą otoczenia.
• Wykonaj pomiar prądu Isc cęgami lub miernikiem z funkcją pomiaru DC.
• Sprawdź rezystancję izolacji między zaciskami wyjściowymi a ramką panelu.
• Porównaj wyniki z kartą katalogową i dokumentacją powykonawczą.

Monitoring pracy paneli i szybka reakcja na awarię

Systemy monitoringu online zmieniły sposób, w jaki wykrywa się uszkodzone panele fotowoltaiczne. Platforma producenta inwertera, taka jak chmura danych z dostępem przez przeglądarkę lub aplikację mobilną, pokazuje produkcję w rozbiciu na poszczególne stringi co 5-15 minut. Algorytmy wykrywają anomalie automatycznie i wysyłają powiadomienie, gdy dzienna produkcja spadnie o więcej niż zdefiniowany próg procentowy względem prognozy na podstawie nasłonecznienia z pobliskiej stacji meteorologicznej.

Najskuteczniejsze działania obejmują analizę wydajności, pomiar temperatury oraz monitorowanie prądu i napięcia w czasie rzeczywistym. Profesjonalne systemy SCADA dla farm fotowoltaicznych klasy 50 kWp i więcej oferują monitoring stringowy z dokładnością do pojedynczego panela w wybranych konfiguracjach. Domowe instalacje 10 kWp zyskują na prostszych rozwiązaniach: inteligentne liczniki energii na każdym stringu kosztują od kilkuset złotych i pozwalają zawęzić poszukiwania usterki do kilku modułów zamiast kilkudziesięciu.

Kluczowe wskaźniki eksploatacyjne, które warto śledzić codziennie, to Performance Ratio (PR) oraz Specific Yield. PR poniżej 75% w dobrze utrzymanej instalacji sygnalizuje problemy techniczne, choć w pierwszym roku eksploatacji wartość ta bywa niższa z powodu stabilizacji modułów. Specific Yield, czyli roczna produkcja w kWh przypadająca na 1 kWp zainstalowanej mocy, powinien wynosić od 950 do 1150 kWh w polskich warunkach klimatycznych. Wynik poniżej 850 kWh/kWp wymaga pogłębionej diagnostyki.

Plan reakcji na awarię warto przygotować zanim problem się pojawi. Procedura powinna obejmować: natychmiastowe odłączenie wadliwego stringu wyłącznikiem DC, dokumentację fotograficzną uszkodzenia, kontakt z instalatorem lub serwisem w ciągu 24 godzin oraz zgłoszenie reklamacji producentowi panelu w okresie gwarancji. Większość producentów premium oferuje 12-letnią gwarancję produktową i 25-letnią gwarancję liniową na moc, ale procedura zgłoszenia wymaga szczegółowej dokumentacji pomiarowej.

Czas reakcji serwisu ma znaczenie krytyczne dla ekonomiki inwestycji. Moduł pracujący w trybie hot-spot potrafi w ciągu kilku tygodni uszkodzić sąsiednie ogniwa, a w skrajnych przypadkach doprowadzić do pożaru instalacji. Standard NFPA 70 (NEC) oraz norma IEC 61730 klasyfikują panele fotowoltaiczne jako urządzenia o klasie bezpieczeństwa II, ale uszkodzony moduł z odwróconą polaryzacją może generować napięcie do 1000 V DC, co stanowi realne zagrożenie dla osób postronnych. Dlatego interwencja powinna być przeprowadzona przez osobę z uprawnieniami SEP do 1 kV.

Profilaktyka, która zapobiega kosztownym naprawom

Regularne przeglądy dwa razy w roku (wiosna i jesień) pozwalają wykryć 90% potencjalnych problemów zanim wpłyną one na produkcję. Czyszczenie paneli miękką szczotką i wodą demineralizowaną przywraca utracone 3-7% wydajności rocznej. Sprawdzenie momentu dokręcenia złączek MC4 (klucz dynamometryczny 2,5-3 Nm), stanu uszczelek w puszkach przyłączeniowych oraz przegląd instalacji odgromowej dopełniają rutynowej konserwacji. Koszt takiego przeglądu wraz z termowizją to wydatek rzędu 300-600 zł netto dla instalacji 10 kWp, zwracający się zwykle w ciągu kilku miesięcy.

Skuteczna diagnostyka paneli fotowoltaicznych opiera się na trzech filarach: regularnej kontroli wzrokowej, precyzyjnych pomiarach elektrycznych oraz ciągłym monitoringu produkcji. Pominięcie któregokolwiek z tych elementów wydłuża czas wykrycia usterki i zwiększa ryzyko poważniejszych uszkodzeń.

Warto zapisać sobie numery seryjne wszystkich paneli i przechowywać je razem z dokumentacją powykonawczą. W przypadku reklamacji producent wymaga właśnie tych numerów, a ich brak może uniemożliwić skuteczne zgłoszenie gwarancyjne nawet przy oczywistym defekcie fabrycznym.

Nigdy nie pracuj przy panelach podłączonych do inwertera. Nawet po wyłączeniu urządzenia moduły wytwarzają napięcie do 50 V DC każdy, a string 20 paneli potrafi generować ponad 800 V. Odłączenie wyłącznika DC po stronie inwertera nie zdejmuje napięcia z samych paneli.

Źródła i normy

Dane techniczne i procedury diagnostyczne opracowano na podstawie normy PN-EN 62446 (wymagania dla dokumentacji, próby odbiorcze i przeglądy), normy IEC 61215 (kwalifikacja konstrukcji modułów krystalicznych), normy IEC 61730 (bezpieczeństwo modułów PV) oraz wytycznych producentów inwerterów. Wartości referencyjne PR i Specific Yield pochodzą z raportów IRENA (Międzynarodowa Agencja Energii Odnawialnej) oraz danych NFOŚiGW dla polskich warunków nasłonecznienia. Procedury pomiarowe zgodne są również z normą PN-EN 60891 (korekta krzywych IV do warunków STC). Szczegółowe wytyczne dotyczące bezpieczeństwa pracy przy instalacjach fotowoltaicznych zawiera rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie BHP przy urządzeniach energetycznych oraz norma PN-HD 60364-7-712 dla instalacji elektrycznych w obiektach budowlanych z systemami fotowoltaicznymi.
